FlexRay用ケーブル

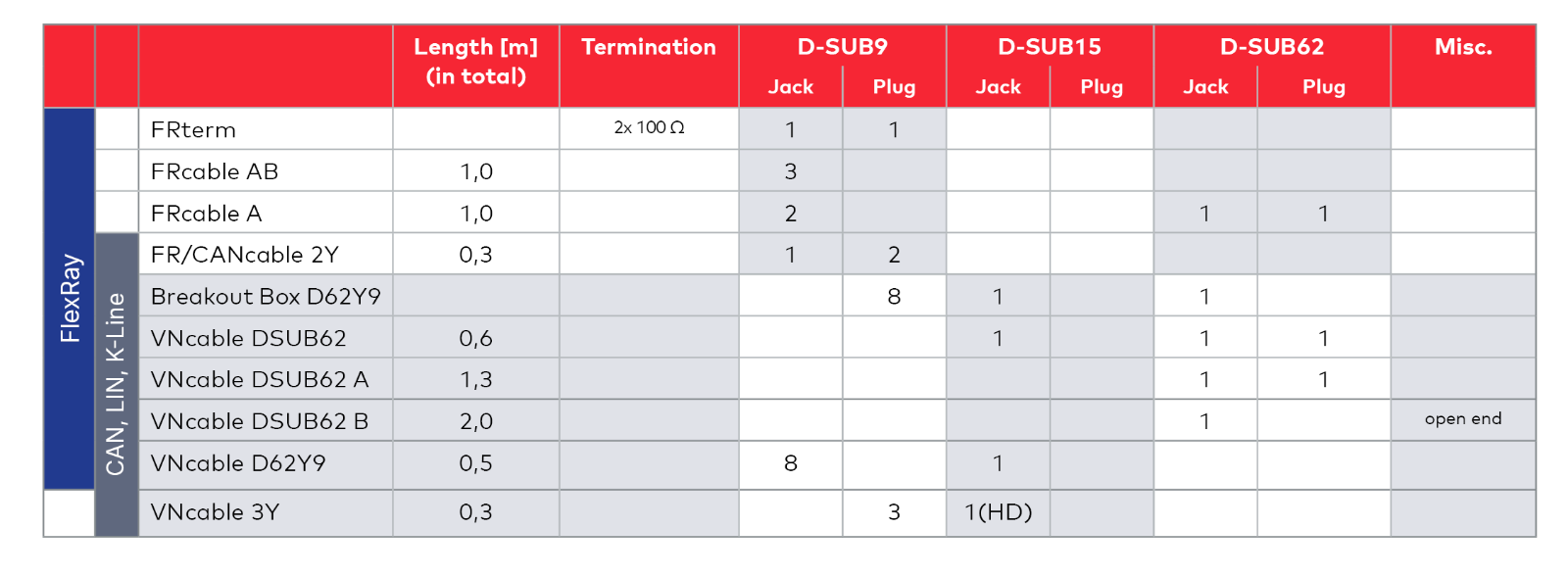

FlexRayハードウェア用の各種ケーブルをご用意しております。以下の概要を参考に、各デバイスに適したケーブルをお選びください。

ケーブルの種類

FRケーブルセット

FRcableセットは、FlexRay用途向けのケーブルセットであり、最も一般的な接続ケーブルと終端アダプターを1つのセットにまとめたものです：

  • FRcable A ×1
  • FRcable AB ×1
  • FRterm ×2

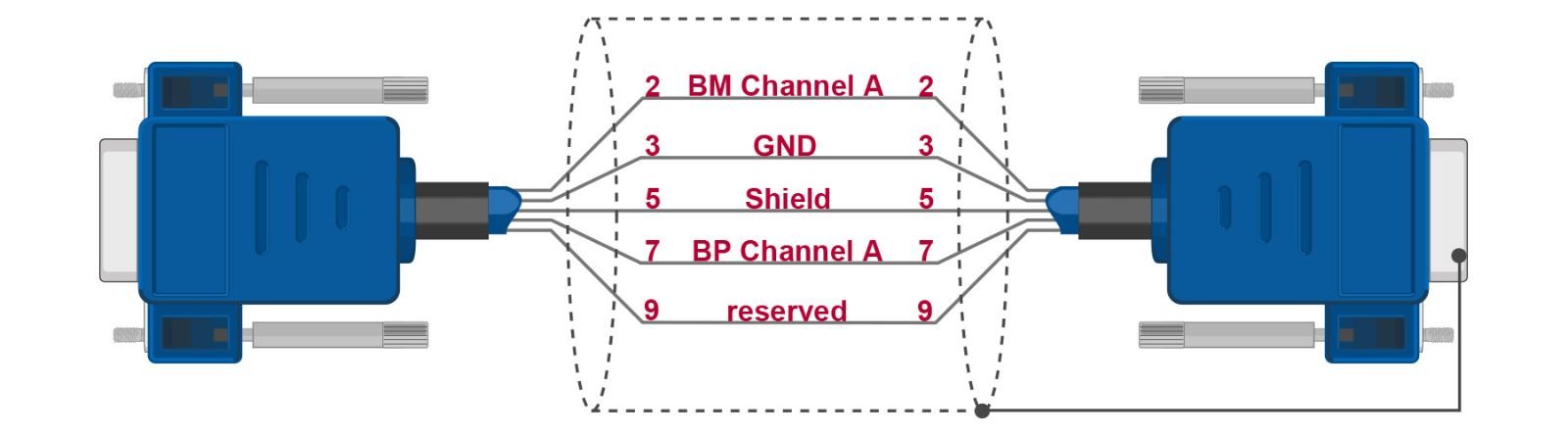

FRcable A

FRcable Aは、VN3300、VN3600、およびVN7600インターフェイスをFlexRayバスに接続するためのFlexRay接続ケーブルです。
FlexRayインターフェースでは、チャンネルAのみを提供します。

  • 長さ：1 m
  • コネクタ：D-SUB9コネクタ（メス）×2
FRcable A

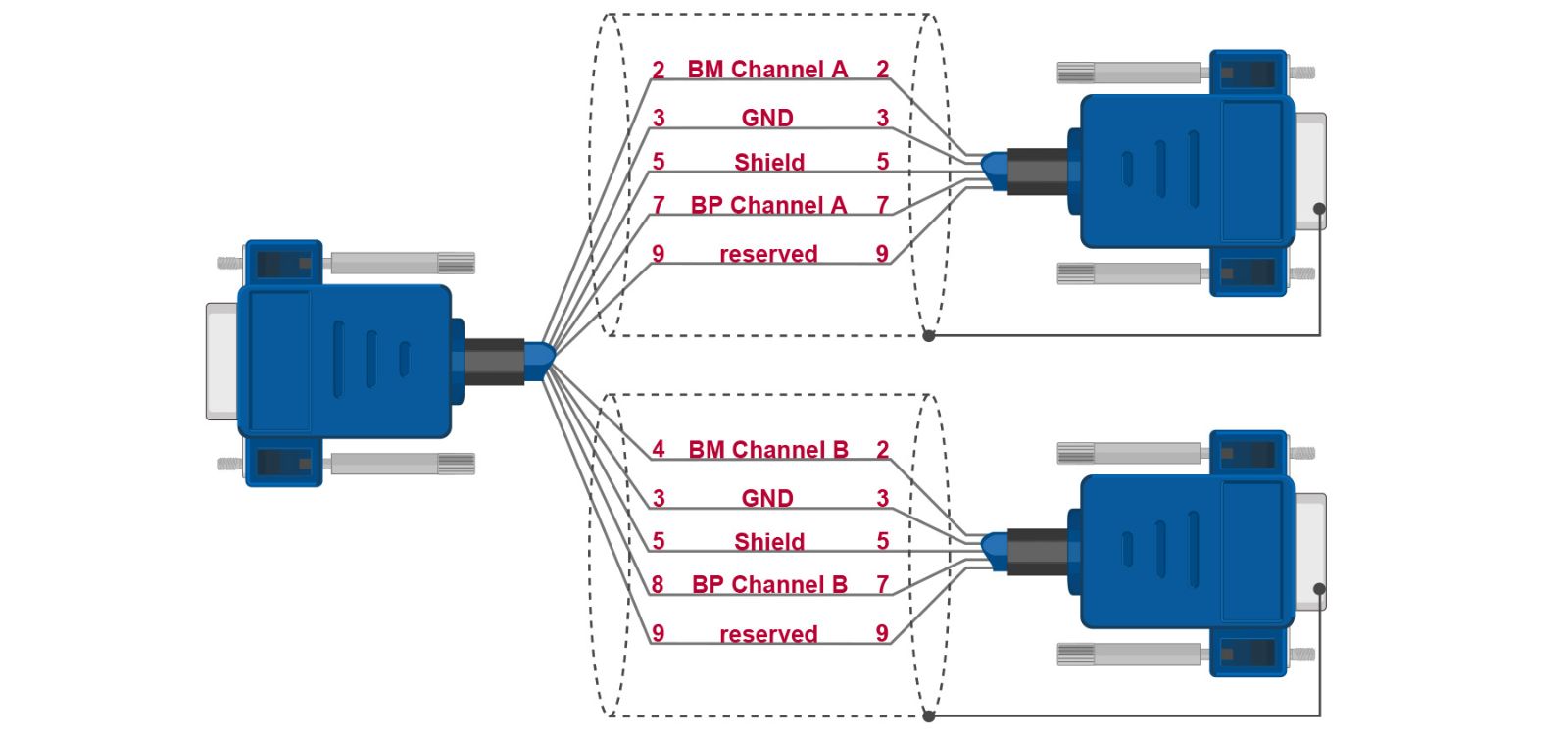

FRcable AB

FRcable ABは、VN3300、VN3600、およびVN7600インターフェイスをFlexRayバスに接続するためのFlexRay接続ケーブルです。
FlexRayインターフェース側でチャネルAとBを個別に提供します。両端のピン割り当ては同一であり、既存のFlexCard構成の置き換えに適しています。

  • コネクタ：D-SUB9コネクタ（メス）×3
FRcable AB

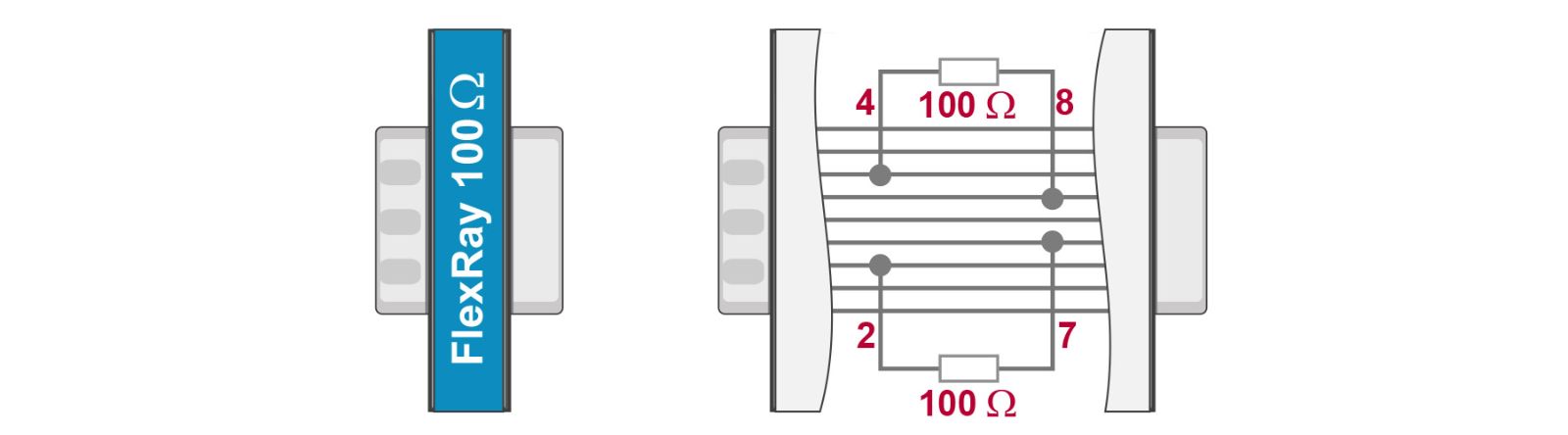

FRterm

FRtermは、FlexRayクラスターのチャネルAおよびチャネルBのシングルエンド終端用FlexRayアダプターです。
チャネルごとに100Ωの終端レジスタを備え、D-SUB9ソケットとD-SUB9プラグが装備されています。
ピン割り当ては、VN7640、VN8970、およびVN8972インターフェイスでの使用に対応しています。

  • コネクタ：D-SUB9コネクタ（メス）1個、D-SUB9コネクタ（オス）1個
FRterm

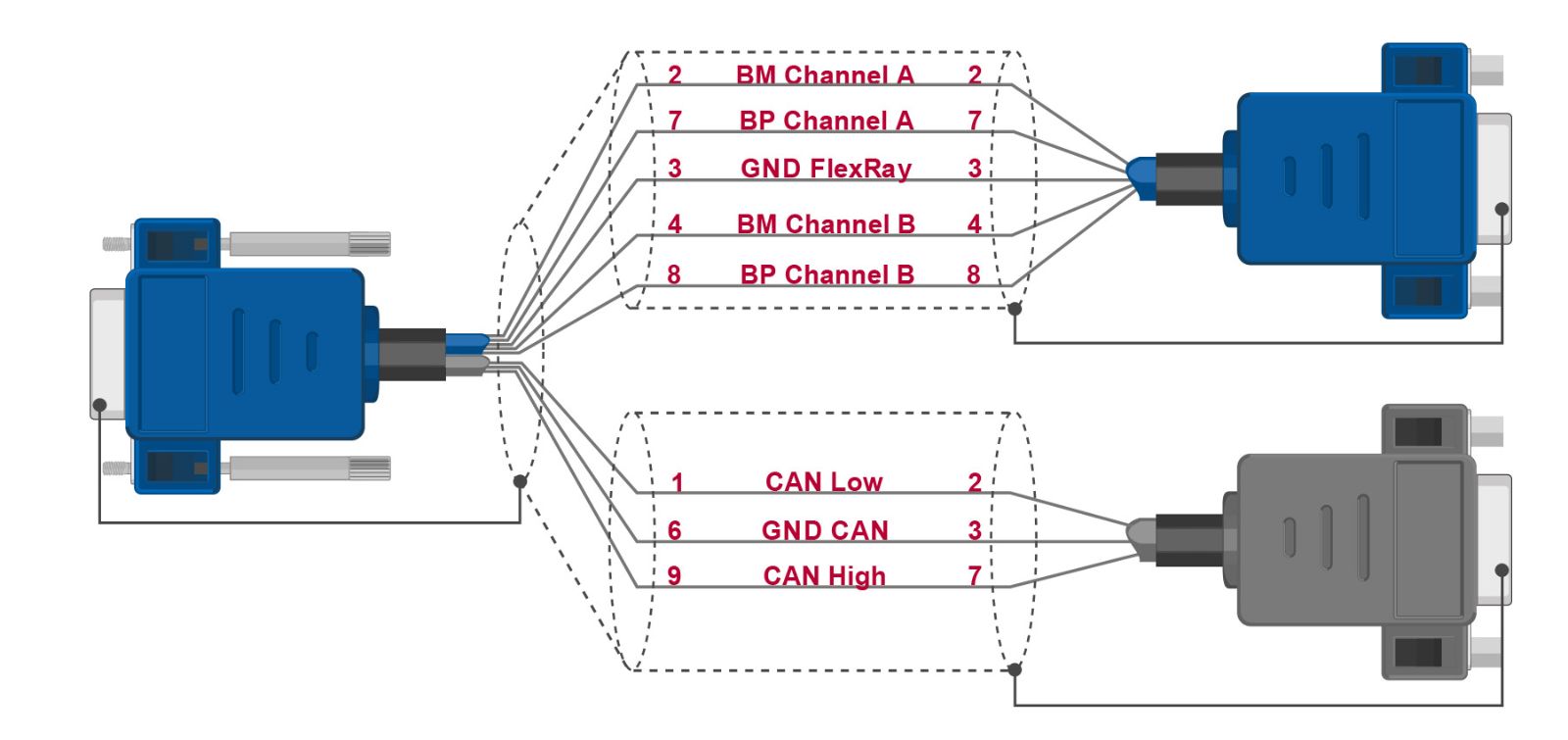

FR/CANケーブル 2Y

FR/CANcable 2Yは、D‑SUB9のダブル割り当てを備えたベクター FR/CANインターフェイス用のYケーブルで、特にVN7610 FR/CANインターフェイス向けに設計されています。
このケーブルは、ダブル割り当てを2つの独立したシングル割り当てのD‑SUB9コネクタに分岐させます。

  • 長さ：0.3 m
  • コネクタ：D-SUB9（メス）1個、D-SUB9（オス）2個
FR/CANケーブル 2Y

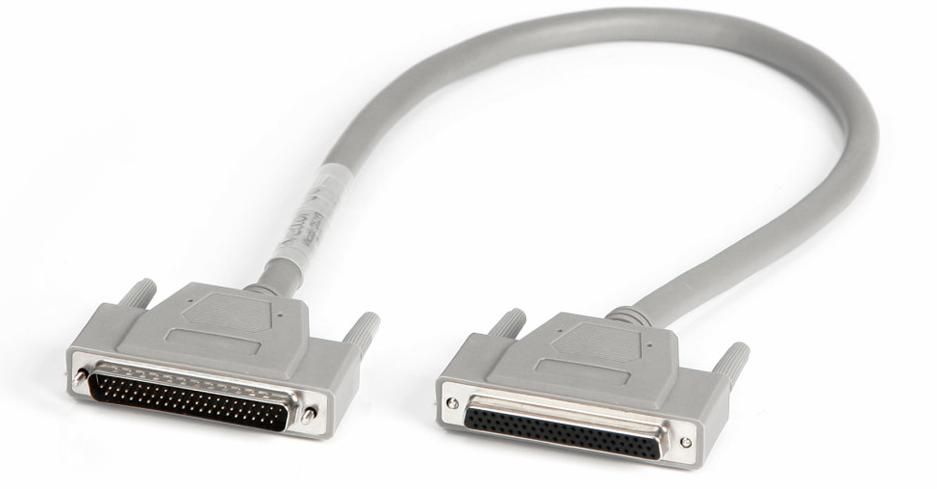

VNcable DSUB62

VNcable DSUB62は、D62Y9ブレークアウトボックスおよびVN7570、VN7572インターフェイス用のD-SUB62コネクタを備えた接続ケーブルです。

  • 長さ：0.5 m（ケーブルのみ）、0.6 m（全長）
  • コネクタ：D-SUB62（オス）1個、D-SUB62（メス）1個
VNcable DSUB62

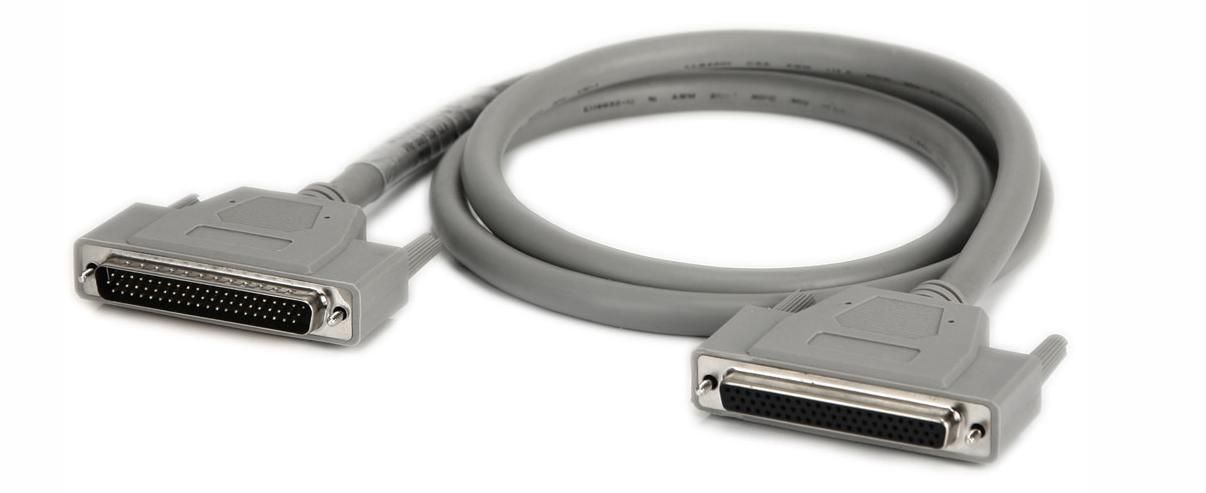

VNcable DSUB62 A

ブレークアウトボックス D62Y9、VN7570、および VN7572 用の D-SUB62 コネクタ付き接続ケーブルです。

  • 長さ：1.2 m（ケーブルのみ）、1.3 m（全長）
VNcable DSUB62 A

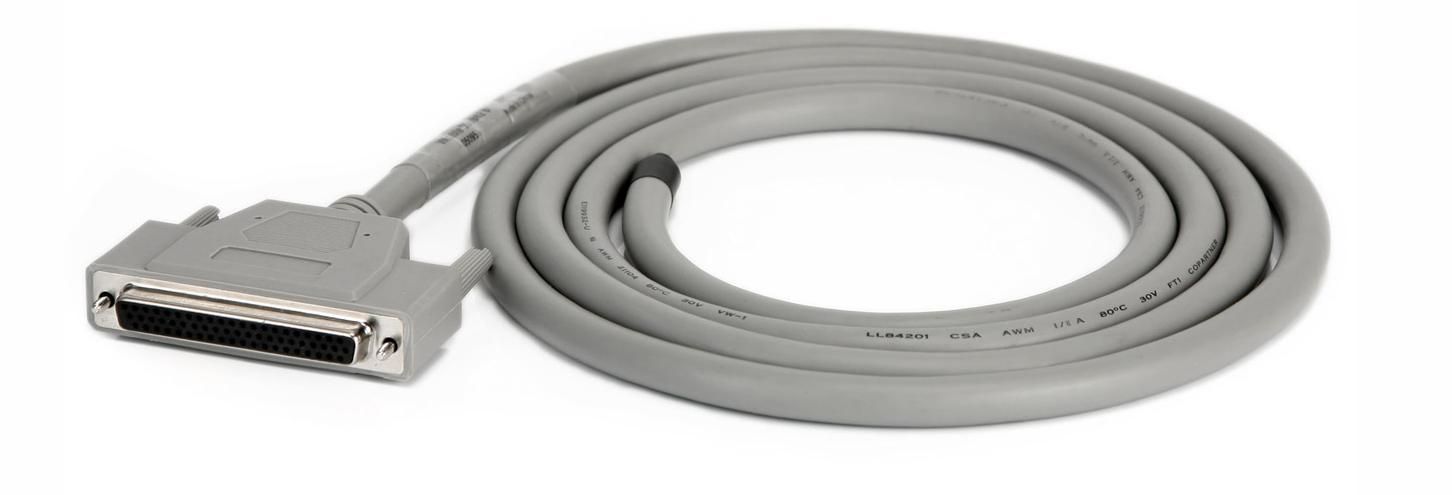

VNcable DSUB62 B

VNcable DSUB62 Bは、D-SUB62コネクタと開放端を備えた接続ケーブルです。

  • 長さ：2 m（全長）
  • コネクタ：D-SUB62（メス）×1、導線×62本
VNcable DSUB62 B

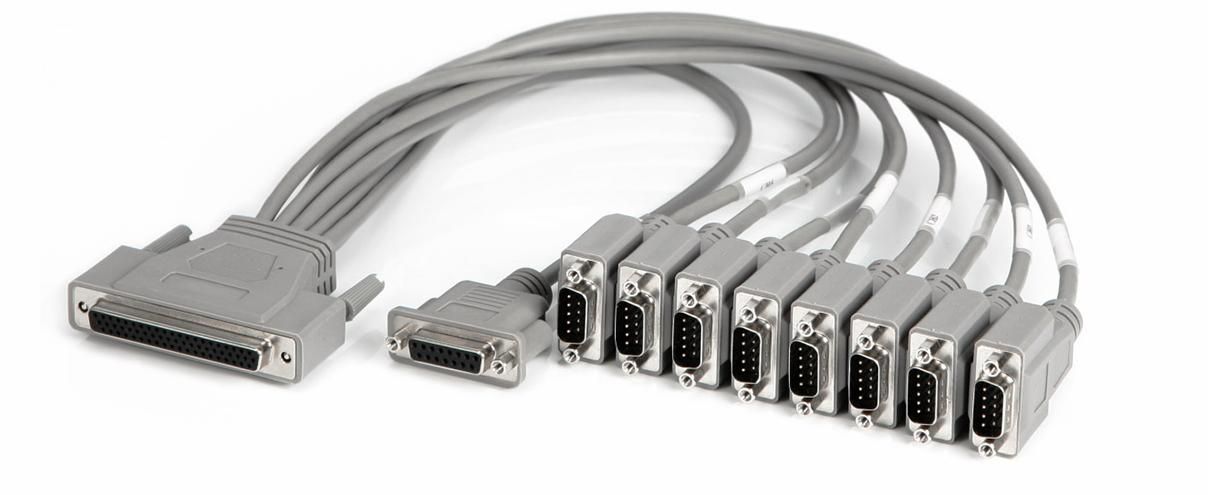

VNcable D62Y9

VNcable D62Y9は、VN7570およびVN7572インターフェイス用のアダプターケーブルです。

  • 長さ：約0.5 m（全長）、コネクタを除くと約0.4 m
  • コネクタ：D-SUB62（メス）1個、D-SUB15（メス）1個、D-SUB9（オス）8個
VNcable D62Y9
