VIO1008
電圧測定カード
VIO1008はVIO System用の電圧測定カードで、8チャンネルの差動入力に対応します。
現在の電圧と、指定された積分時間での平均電圧値を提供します
詳細ビュー
テクニカルデータ
VIO1008 | |
| 入力電圧 |
|
| シグナルタイプ | 差動 |
| サンプリングレート | 200 kS/s |
| 測定データレート（CANoeへの転送） | 100 μs |
| A/Dコンバーター（各チャンネル） | 16 Bit / 200 kS/s |
| 精度 |
|
| 入力インピーダンス | > 1 MΩ |
| 入力キャパシタンス | < 15 pF |
| ガルバニック絶縁 | なし |
| 測定カテゴリ | IEC 61010-2-030でNot RATED (O)、またはUL 61010-1でCAT I |
| 過電圧保護 | AGND/DGNDに対して±100 V |
| カットオフ周波数 | 25 kHz |
| 温度範囲 | -25 °C ～ +55 °C |
| 消費電力 | 1.6 W |

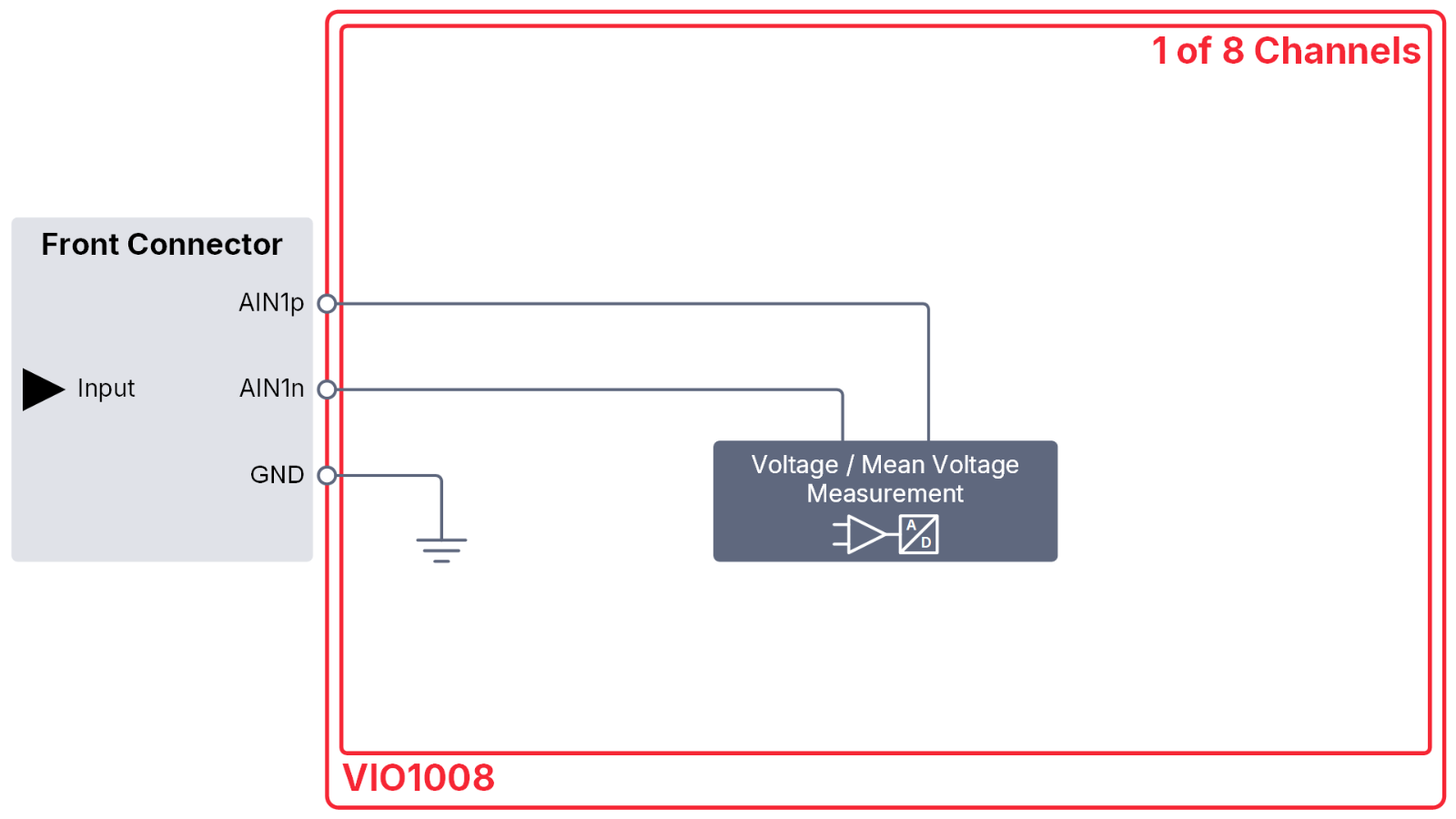

回路図
