変革を極める：デジタル時代におけるワイヤーハーネス設計
ゾーン型アーキテクチャとデジタルツインへの移行を推進する
モビリティ業界は、激動の10年の幕開けを迎えています。車両は電動化、ソフトウェア定義化、そしてモジュール化が進んでいます。ワイヤーハーネス設計においては、これまでにない課題と機会に直面しています。
本記事では、皆様の未来を形作るパラダイムシフトについて探ります。ゾーンアーキテクチャ、デジタルツイン、製造の自動化、スマート制御が、いかにして新たな勢いを生み出すかをご確認ください。PREEvisionのモデルベースアプローチが、開発の効率化、コスト削減、市場投入までの期間短縮をいかに実現するかをご理解ください。複雑さを効果的に管理し、急速に進化する業界において常に先を行きましょう。

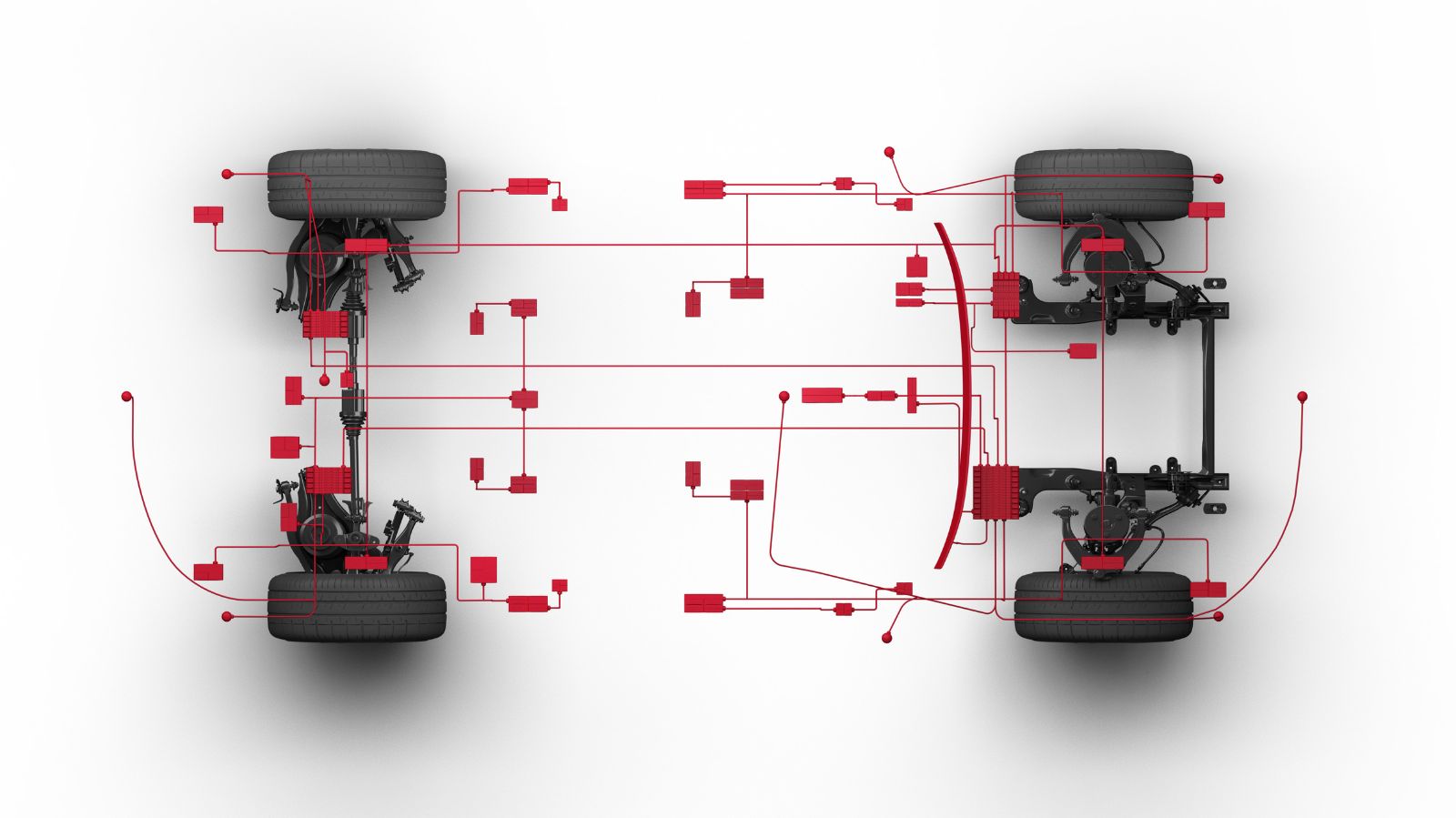

パラダイムシフト：ゾーン型アーキテクチャ

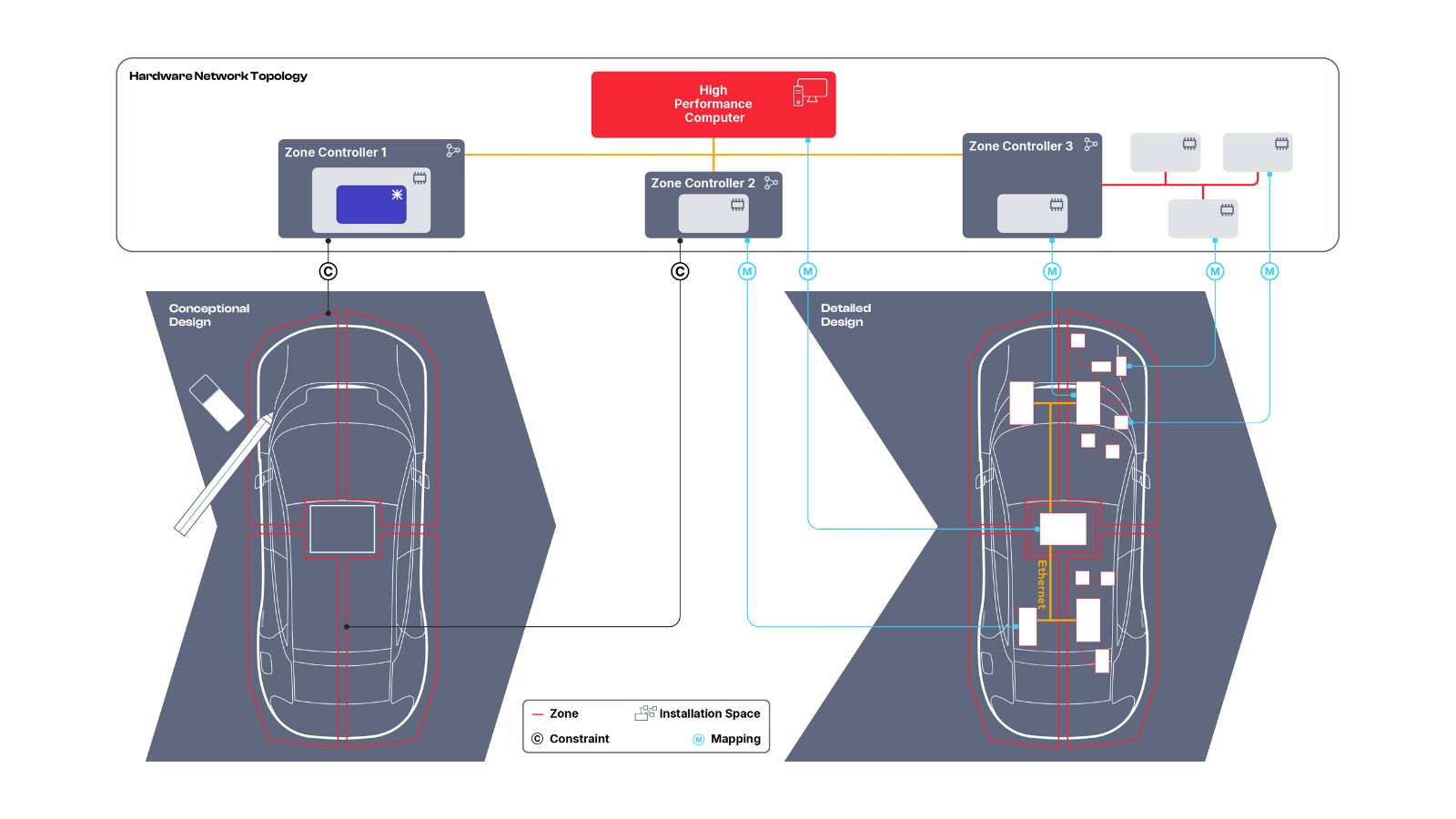

集中型の高性能コンピューターとゾーン型アーキテクチャが、Software-Defined Vehicleを支えています。従来のドメインベースの設計とは異なり、ゾーン型アーキテクチャでは、コントローラーが車両全体に分散配置されています。各コントローラーは特定の物理領域を管理し、中央コンピューターと接続されています。
この変更により、ワイヤーハーネス設計には直ちに以下の変化が生じます：
- ケーブルの長さと重量の削減：ゾーン内での接続を局所化することで、ケーブルが短くなり、ハーネスの軽量化が図れます。
- 配線経路の再配置：階層型トポロジーに対応するため、ハーネスのレイアウトを完全に再設計します。
- 製造性と自動化の向上：ハーネスの簡素化により、自動化が容易になります。
これらの変化は、パラダイムシフトを意味します。高速車載Ethernetやモジュラーインターフェースといった新しい接続技術が、従来のプロトコルに取って代わります。電力ディストリビューションも再構成され、Power-over-Dataソリューションが統合されることで、配線が合理化されます。
構造化された開発プロセスにより、この複雑さを管理してください。すべての設計決定を体系的に文書化します。モデルベース設計、シミュレーション、自動検証のためのデジタルツールを活用して、これらを支援します。堅牢なチェンジマネジメントにより、ゾーンアーキテクチャの潜在能力を最大限に引き出し、開発効率を維持します。
デジタルツイン：統合されたデジタル記述
従来、ワイヤーハーネスの開発は、断片的な図面やスプレッドシートに依存していました。今日では、単一の再利用可能なデジタルツインへと移行しています。このデジタルツインは、構想から製造に至るまでの製品ライフサイクル全体を通じて一貫性を提供します。
- デジタルモデルを活用した共同作業：お客様とパートナーは、まったく同じデジタル表現に基づいて作業を行います。これにより、重複作業が削減され、トレーサビリティが向上します。
- 開発全体での再利用：プラットフォームやバリエーションを問わず、設計を再利用できます。
- オンデマンドでの図面生成：モデルベースのツールにより、デジタルツインから直接、ハーネスレイアウト、コネクタビュー、ピン配置表を生成できます。
- インテリジェントな設計の自動化：回路図、配線、ハーネスを統合したモデルにより、設計タスクやルールチェックを自動化できます。
KBLやVECなどの業界標準により、相互運用性と信頼性の高いデータ交換が保証されます。この移行は、モデルベースエンジニアリングに向けた重要な一歩となります。コラボレーションが向上し、エラーが削減され、開発が加速します。
生産の自動化：拡張性が高く、コスト効率に優れています
ゾーン別アーキテクチャはモジュール性を実現します。これにより、ワイヤーハーネス生産における自動化の新たな可能性が広がります。車両を物理的なゾーンに分割し、各ゾーンに特化した小型のサブハーネスを開発します。自動化によりジャストインタイム生産が可能となり、リーン生産方式の原則に沿うとともに、在庫コストを削減します。
- ハーネスのモジュール化：標準化されたサブハーネスにより、並行生産が可能になり、再利用率が向上します。
- 自動化を考慮した設計：インターフェースの簡素化とデジタルツインの統合により、機械によるアセンブリに適した設計が最適化されます。
- 自動化のメリット：コスト削減。品質向上。大量生産への対応。
スマートコントロール：電力管理用電子ヒューズ
電動化およびソフトウェア定義の車両は、従来の配電システムに極限の負荷をかけています。電子ヒューズ（e-fuse）は、インテリジェントで柔軟性があり、フェイルセーフな電力管理を実現します。
- 従来の限界を克服：従来のヒューズでは、変化する状況への適応や診断機能との連携ができません。
- 電力の効率的な利用：e-Fuseは、よりスマートな負荷管理、安全性の向上、柔軟性の強化を行うリアルタイム性能を提供します。
- e-Fuseのメリットを使用：プログラム可能なしきい値、リアルタイムモニタリング、およびゾーンコントローラーとの連携を使用します。
共同作業ワークフロー：ワン・モデル・アプローチ
ワイヤーハーネスの開発には、複数の役割やチームが関わります。当社のツールは、シームレスな連携を促進します。「ワンモデル」アプローチにより、開発プロセスが効率化され、拡張性と保守性に優れたワイヤーハーネス設計が可能になります。
- 複雑なデータを抽象化する：高レベルの仕様と詳細な実装の間のギャップを埋めます。
- 分解と分割：システムを管理しやすい単位に分解します。定義されたインターフェースを用いて、それらをより大きなシステムに統合します。
- バージョンコントロール：ブランチとリビジョンにより、並行開発とイノベーションを支援します。
- 継続的なワークフローの確立：カスタマイズされたワークスペースにより、チームワークを促進し、コラボレーションを効率化します。
- 製品ラインの設計：モジュール化されたソフトウェアスタックを統合し、テンプレートを使用して再利用可能なコンポーネントを標準化します。
PREEvision を用いたモデルベースE/E開発
現代のE/E開発には、統合されたモデルベースのアプローチが求められています。PREEvisionは、E/Eアーキテクチャ設計、要件定義、システムエンジニアリング、ソフトウェア、通信、診断、およびワイヤーハーネス開発のための統合プラットフォームを提供します。
ベクターアプローチ
PREEvisionは、エンジニアリングチームに、複雑なアーキテクチャを確実に把握するための、統一されたモデルベースのプラットフォームを提供します。
- 欠陥ゼロの製品を実現：効率的なワークフローと拡張性の高いエンジニアリングを確立する包括的なプラットフォームで、チームの能力を強化しましょう。
- シームレスな統合：詳細なデータモデルにより、共通認識が生まれ、共同エンジニアリングが促進されます。
- 自動化と再利用：反復的なタスクを自動化し、既存のデータを再利用します。手作業の負担とミスを削減します。
- 設計の早期検証：整合性チェックにより、生産前のサイバーセキュリティと正確性を確保します。
- 変更の追跡と管理：要件からソリューションへのトレーサビリティとバージョン管理により、透明性が確保されます。
- 高度なデータ管理：堅牢なライブラリがスケーラブルな開発をサポートします。
- インテリジェントなワイヤーハーネス設計：自動配線、トポロジーベースの最適化、およびインラインコネクタの配置により、製造性が向上します。
- ツールチェーンの統合：標準化されたツールインターフェースにより、円滑な連携が保証されます。
ワイヤーハーネス設計の未来を切り拓く
よりスマートなワイヤーハーネスの開発に向けた取り組みが、今ここから始まります。ゾーンアーキテクチャやデジタルツインがもたらす課題に、協力して取り組んでいきましょう。
E/E開発の目標達成を加速させる準備はできていますか？戦略会議のご予約は、弊社チームまでお問い合わせください。PREEvisionがお客様のプロジェクトにどのような勢いを作成するか、ぜひご確認ください。次なるE/Eアーキテクチャにおいて、革新と卓越性を実現するため、ぜひご一緒に取り組ませていただきます。
