ワイヤーハーネスの設計と最適化
コスト効率の高い電線・ケーブルアセンブリ設計を効率的に実現します。PREEvisionは、ワイヤーハーネス設計ワークフロー全体を支援し、複数のモデリングレイヤと専用テーブル、分かりやすいダイアグラムを提供することで、開発を力強く推進します。
車両アーキテクチャのソフトウェア・デファインド化と複雑化が進むなか、物理実装の管理には高い精度が求められます。PREEvisionでは、ワイヤーハーネス開発全体を単一の共有モデル上で管理することで、分断されたデータサイロや手作業による手戻りを排除できます。初期のトポロジー設計から最終的な量産データの作成まで、電気設計の一貫性とトレーサビリティを確保しながら、システムアーキテクチャとの整合性を維持できます。
設計のあらゆるレイヤを活用
設計代替案の評価、アーキテクチャの最適化、そしてワイヤーハーネスの詳細設計までを効率的に進めることができます。PREEvisionは、ハードウェアネットワークトポロジー、電気回路図、ワイヤーハーネス構造、車両ジオメトリなど、システム全体をカバーする専用のモデリングレイヤを提供します。

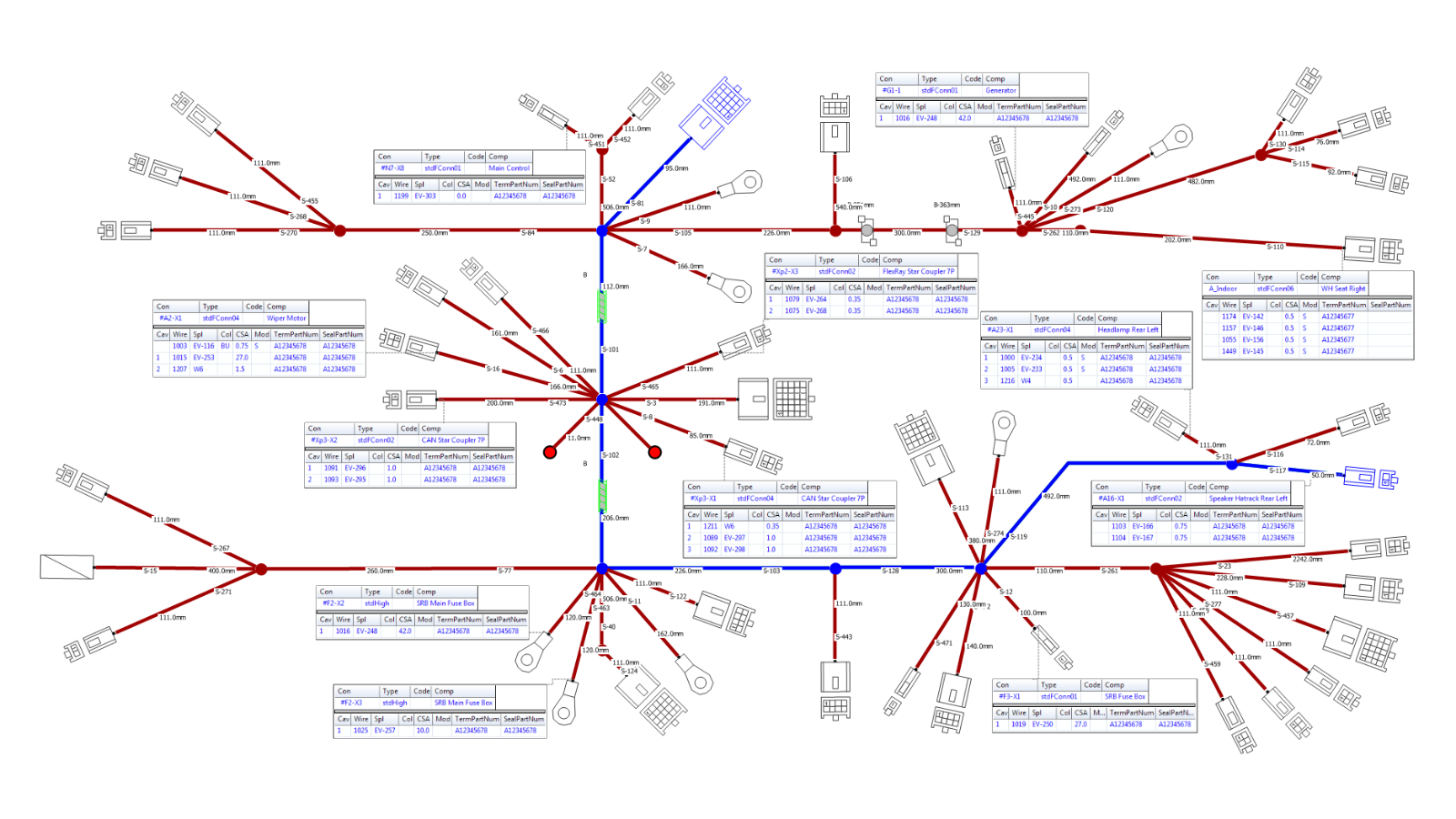

さらに、強力な組み込みツールによって開発を加速できます。高度なハーネスルーティング機能、VECおよびKBLを介したシームレスなインポート／エクスポート機能、そして正確な電力計算機能により、システムアーキテクトは的確な意思決定に必要なデータを迅速に活用できます。
主なメリット
PREEvisionは、ワイヤーハーネス開発のプロセス全体を支援し、初期のコンセプト段階から最終的な量産段階まで、一貫した電気設計を実現します。
- 初期設計から最終的な量産指示まで、一貫性を維持
- すべてのモデルデータを正確かつ信頼性高く表現

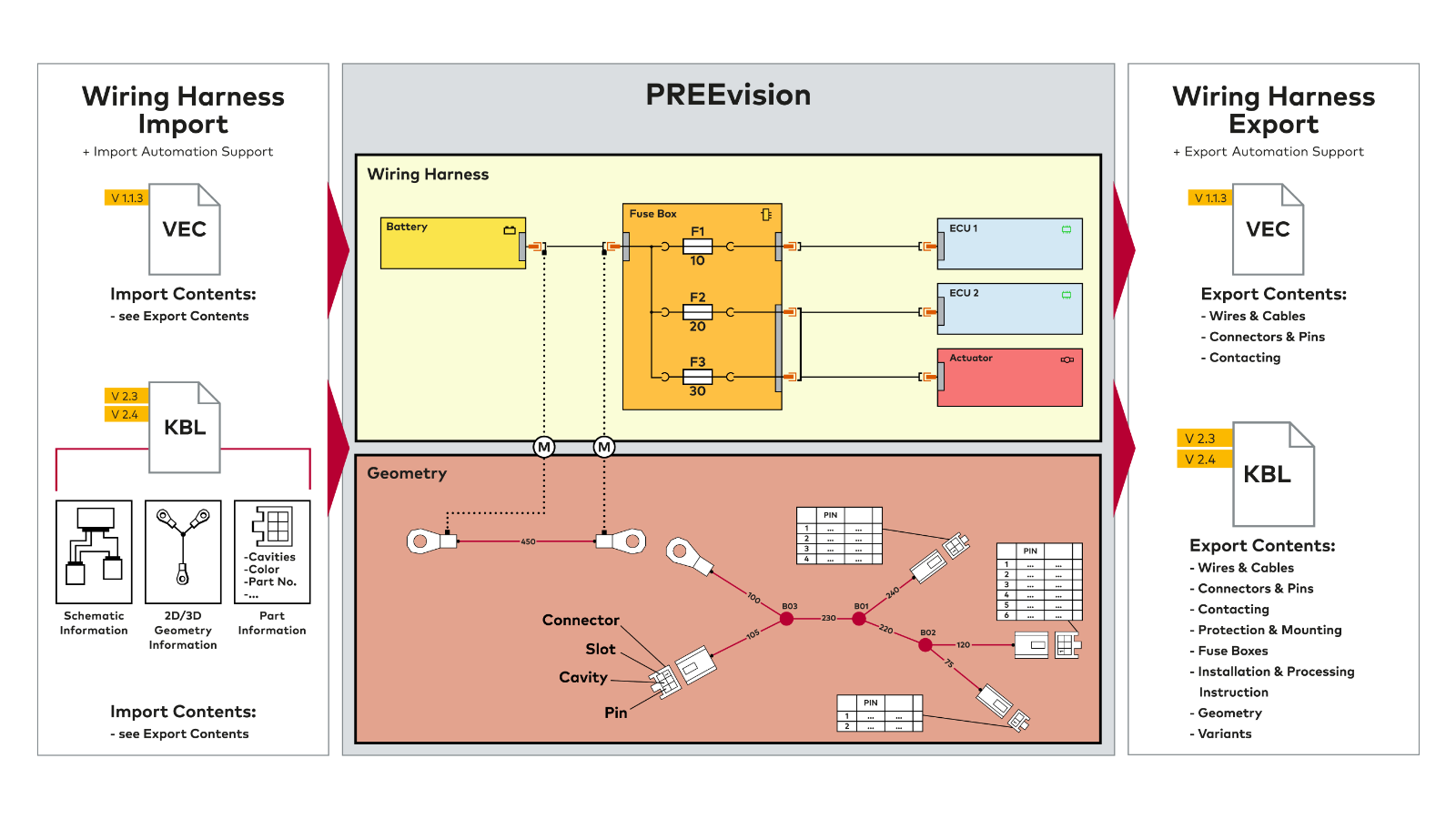

- KBLおよびVECフォーマットを介して、設計データやジオメトリデータを容易に連携
- ワイヤーハーネスルーターや接地点最適化機能*などの自動化ツールにより開発を加速
- ケーブル長、重量、コストを自動算出
- コネクタやピンアサインの詳細を含む包括的なダイアグラムを容易に作成
- 最新のゾーンアーキテクチャの設計と開発を支援

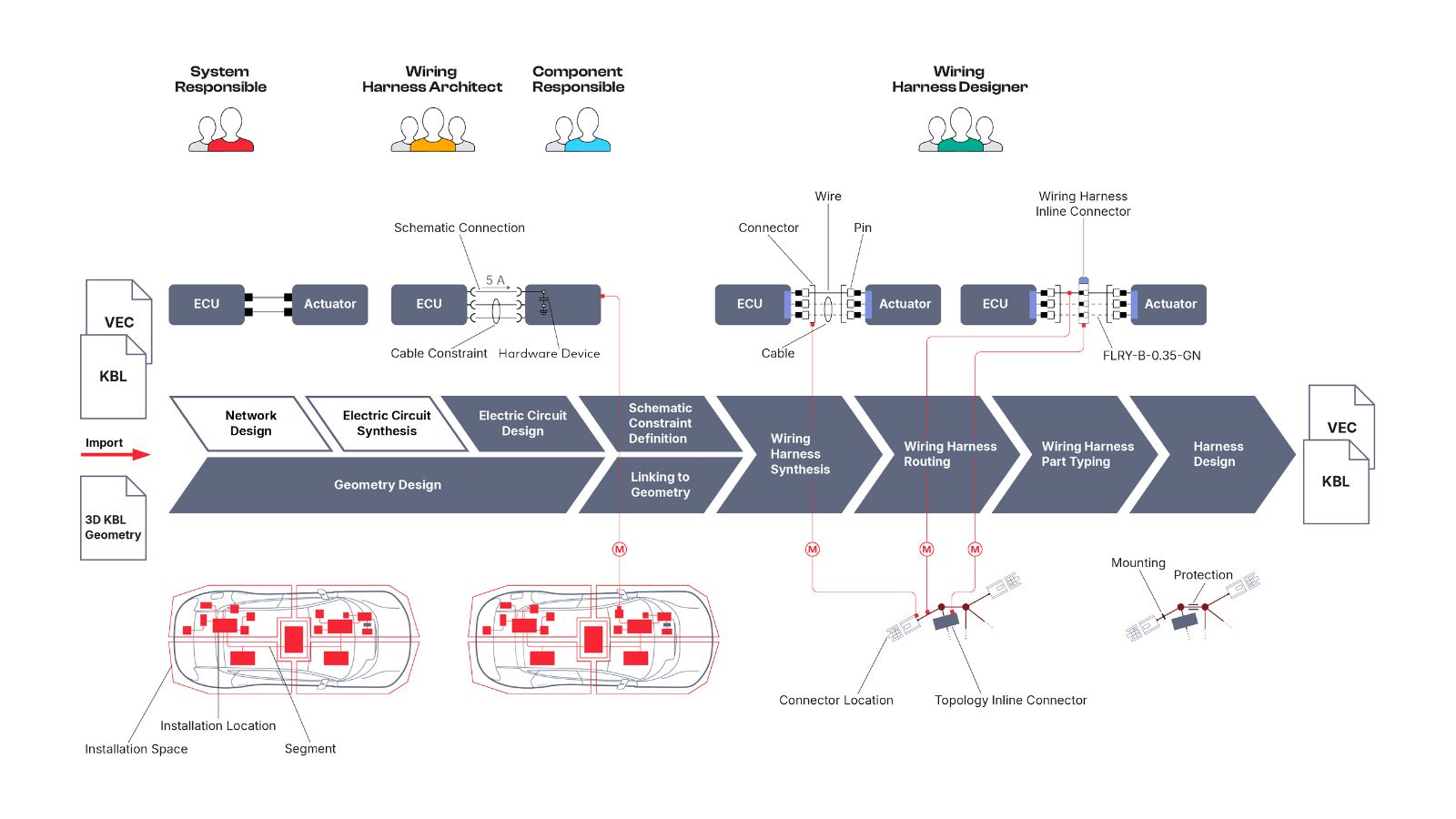

ワイヤーハーネス設計ワークフロー
PREEvisionは、上位レベルのアーキテクチャ設計から量産開発まで、ワイヤーハーネス開発プロセス全体を支援します。
エンジニアリングの成功を支える機能とユーティリティ
PREEvisionの包括的な支援機能により、開発効率を最大化できます。
- 整合性チェック：自動化された整合性チェックとカスタマイズ可能なルールにより、高品質で一貫性のあるモデルを構築できます。
- スマートな再利用：単一コンポーネントからモデル全体の一部まで再利用できるため、重複作業を最小限に抑えることができます。
- カスタムメトリクス：PREEvisionに組み込まれたスクリプト環境を利用して、独自の分析やモデリングプロセスの自動化を実現できます。データモデルへの読み取り・書き込みにも対応しています。
- バージョン管理：過去のプロジェクト資産を新しいリビジョンとして発展させたり、新たな開発向けに分岐させたりできます。
- 変更管理とライフサイクル管理：変更要求を統制されたプロセスで管理できます。変更要求や不具合を開発成果物全体で一貫して追跡し、チケットを技術要素へ直接関連付けることが可能です。また、組織に合わせたワークフローを実現するためのライフサイクルも定義できます。
- バリアント管理：利用可能なすべての機能とコンポーネントを含む150％モデルを構築できます。そのうえで、製品バリアントごとに必要な構成を容易に管理できます。
- テーブルエディタ：用途に応じてカスタムテーブルやエディタを定義し、必要なデータを最適な形で表示できます。
