cube:tapインターフェイスは、Car2x/V2Xアプリケーションの実装に使用される3GPP LTE-V2X（PC5）フレームの受信および送信に対応しています。内蔵のGNSSレシーバーにより、現在の時刻と位置情報が提供されます。提供されるすべてのタイムスタンプは、UTC時刻に基づいて同期されています。
cube:tapのハードウェアは、CANoeおよびCANalyzer.Car2xを用いたお客様のテストに最適に調整されており、LTE-V2XベースのECUを量産対応に準備するための支援を行います。
メリット
- プラグ・アンド・プレイで即座に使用できます
cube:tapインターフェイスとCANoe/CANalyzer.Car2xは、互いに完璧に連携しています。 - モバイル使用に最適な堅牢性と信頼性
筐体、電源、および動作温度範囲は、車両および産業用途での使用に設計されています。
適用分野
「cube:tap」インターフェイスは、3GPP LTE-V2X（PC5）無線チャネルを介したLTE-V2Xアプリケーションのテストに必要なすべてのハードウェア要件を満たしています。DSRC標準に基づくCar2xアプリケーションについては、「VN4610」インターフェイスが対応しています。もちろん、両方のインターフェースを並行して運用することも可能です。
解析
cube:tap インターフェイスは、受信したすべての無線フレームをフィルタリングせずに、解析用ツールである CANoe.Car2x または CANalyzer .Car2xへ転送します 。つまり、タイミング、地理情報、または Car2X/V2X プロトコルのエラーを理由に制御ユニットによって拒否されるようなフレームも、解析の対象となります。
シミュレーション／刺激
CANoe .Car2xは、cube:tapと組み合わせることで、 Car2x/V2Xアプリケーションのテストに向けた環境シミュレーションを作成するための、完全に連携したソリューションを提供します。cube:tapは送信フレームを送信し、これにより、さまざまなテストに合わせて通信パラメータを簡単かつ個別に設定することができます。
同期
cube:tap インターフェイスは、正確な位置、時刻、速度の情報を提供します。これらは、例えば、アプリケーションにおけるテスト刺激として、あるいは記録目的などで使用できます。絶対 GNSS タイムスタンプは、その後の解析において、ディストリビューションによる分散した測定データの記録を同期させるために使用できます。

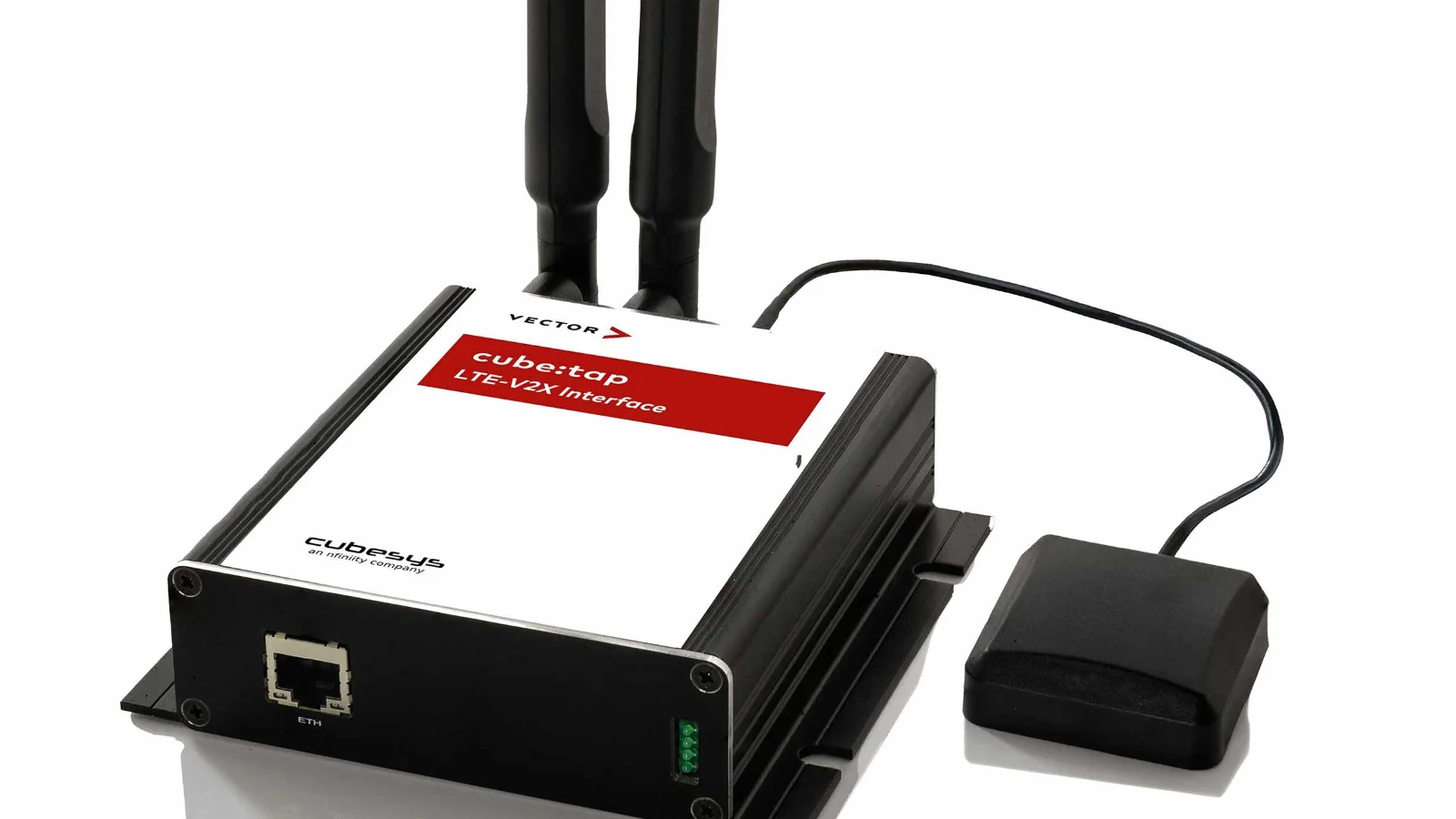

画像
機能の概要
- 3GPP LTE-V2X (PC5) に準拠したフレームの送信と受信
- 設定可能な3GPP LTE-V2X (PC5) 無線チャネル
- 3GPP LTE-V2X (PC5) データパケットをフィルタリングせずにアプリケーションへ転送
- EU/米国/中国の仕様に応じて調整可能な通信パラメータ
- GNSSレシーバーにより、現在の位置情報と時刻を提供します
仕組み
cube:tapは、すべての無線フレームが即座に送信される強力なアドホックモードで動作します。利用可能なタイムスロットは、遅延なく最適に使用されます。 ソースレイヤーIDの柔軟な設定により、追加のハードウェアを一切使用せずに、複数のITSステーションをシミュレートすることが可能です。つまり、1台のデバイスだけで複数の仮想送信ステーションを利用できるということです。最良の結果を得るためには、テスト設定ではcube:tapを1台のみ使用することをお勧めします。アドホックモードで複数のデバイスが並行して送信を行うと、通信に支障をきたす可能性があるためです。
仕様書およびクイックスタートガイド
cube:tap | ||
| 3GPP LTE-V2X (PC5) チャネル／トランシーバー | Autotalks SECTON/PLUTON2 チャネルベース | |
| 送信モード | アドホック送信モード – 3GPP LTE-V2X (PC5) – ダイレクトリンク通信 | |
| GNSSチャネル／トランシーバー | uBlox NEO-M8Uは、GPS、GLONASS、北斗、ガリレオに対応しており、最大3つのシステムを同時に利用可能です | |
| コネクタ | LTE-V2X用SMAコネクタ×2 GNSS用 SMAコネクタ：1個 | |
| ボーレート | LTE-V2X：変調方式に依存して最大20 Mbit/s | |
| PCインターフェイス | Ethernet IEEE 100BASE-TX/1000BASE-T | |
| 外部電源 | 12V DC 1A | |
| 消費電力 | 10 W | |
| 温度範囲 | 動作温度範囲： 保管時： | -40～+85°C -40～+85°C |
| 外形寸法（幅×高さ×奥行き） | 100mm × 35mm × 120mm（アンテナを除く） | |
| 重量 | 約400g | |
| 筐体 | 頑丈なアルミニウム製筐体 | |
