VN5430は、Ethernetのシミュレーションおよびテスト作業向けのコンパクトなインターフェイスであり、ネットワークトポロジーを維持しながら幅広いシミュレーションおよびテストシナリオを実現するための6つの車載Ethernetポートを含む、多彩な設定オプションを備えています。
1000BASE-Tを介したコンピュータへの専用イーサネット接続に加え、VN5430は、メディア変換や標準Ethernetトラフィックの測定用のRJ45コネクタを備えており、オフィスおよびテストベンチでの使用を想定して設計されています。
ハイライト
- 効率的な高データレート処理：高度なフィルター機能と柔軟な設定オプションにより、処理オーバーヘッドを削減しつつ、高スループットのEthernetトラフィックを確実に取り扱うことができます。
- 柔軟なポートセグメンテーション：リンクセグメントやスイッチセグメントなど、複数のセグメンテーションモードに対応しており、さまざまなテスト設定やアプリケーションのアクセス要件にきめ細かく適応できます。
- スタンドアロン動作：内蔵メモリにより、デバイスの設定をVN5430に保存することができ、PCを接続せずに、電源のみを接続するだけで、スタンドアロンスイッチまたはメディアコンバーターとして動作させることができます。
- レガシー互換性：1000BASE-T1レガシーモードに対応しているため、最新のテスト環境においても既存のシステムとの互換性が確保されています。
主な適用分野

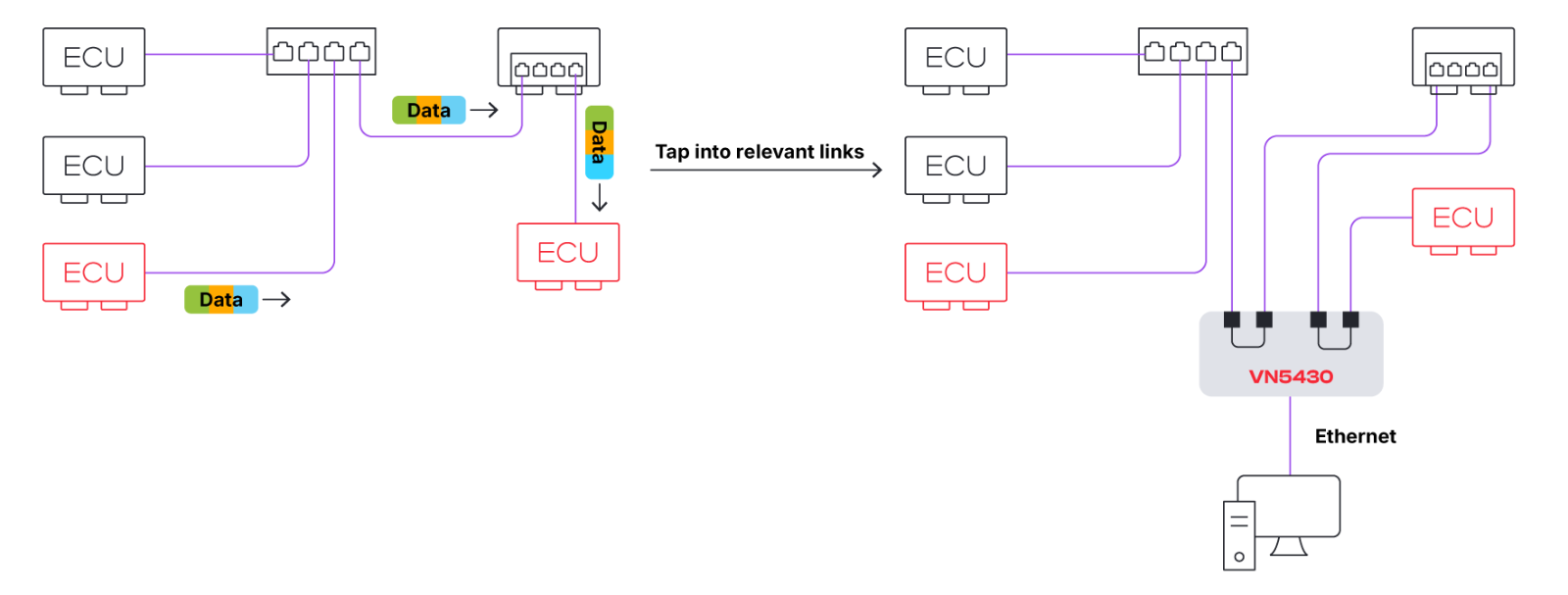

Ethernet モニタリング
正確なタイムスタンプを使用してEthernetをモニタリングすることにより、2つのノード間のイン/アウト/モニター接続を透過的に行います。

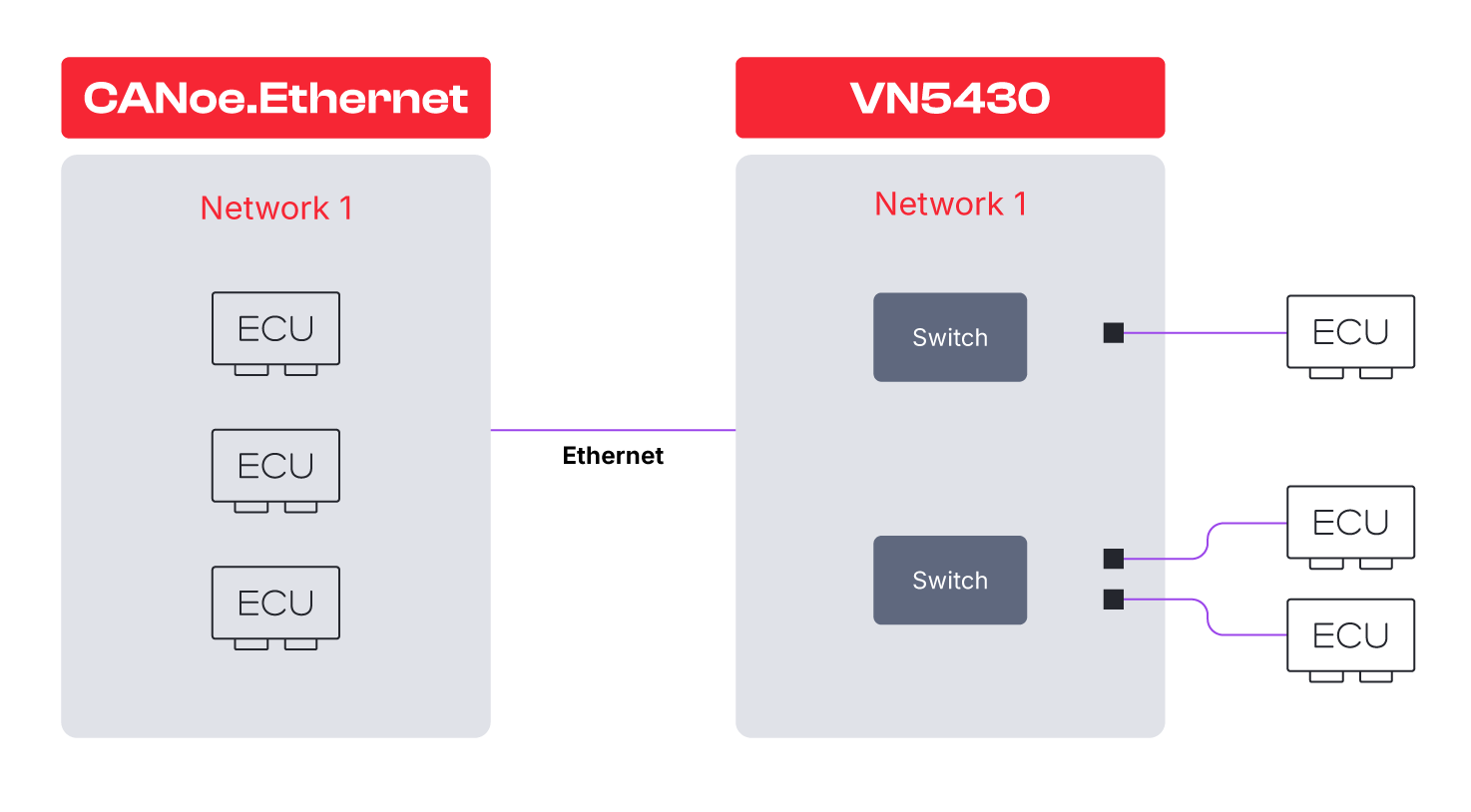

残りのバスシミュレーション
CANoe Option Ethernet による柔軟な残りのバスシミュレーションのための、お客様定義のハードウェア構成。これには、ネットワークとシミュレーション間の抽象化や、ネットワークトポロジを再現する機能が含まれます。

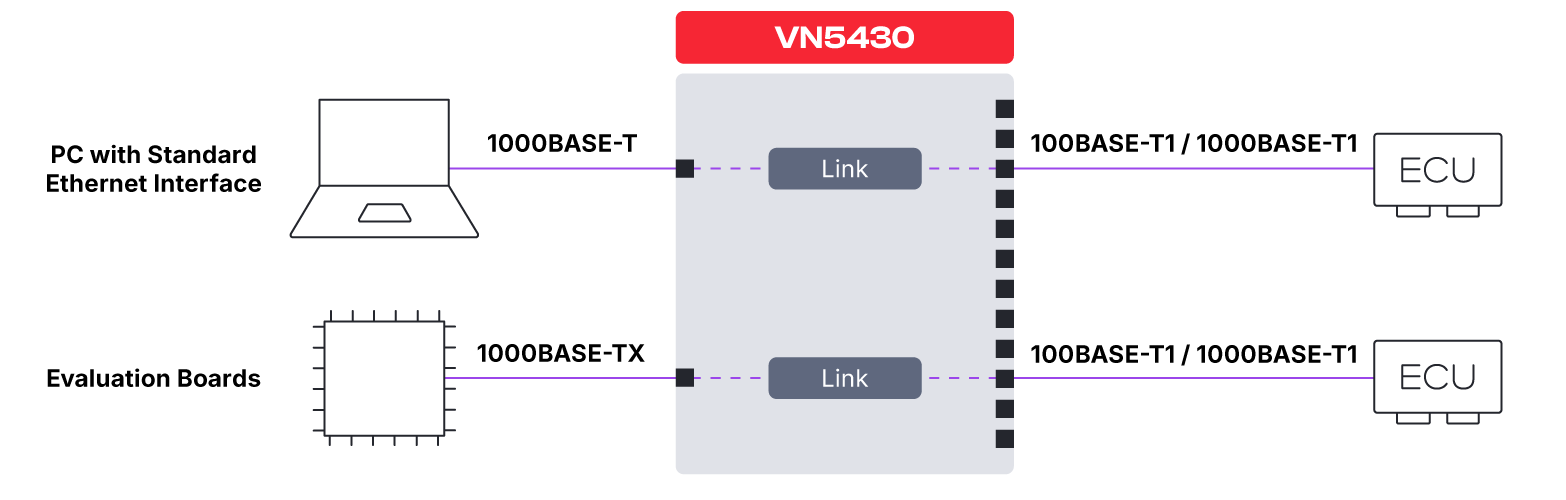

メディア変換
車載Ethernet（100/1000BASE‑T1）と標準Ethernet（100/1000BASE‑T）間の、設定可能なリンクを1つサポートしています。

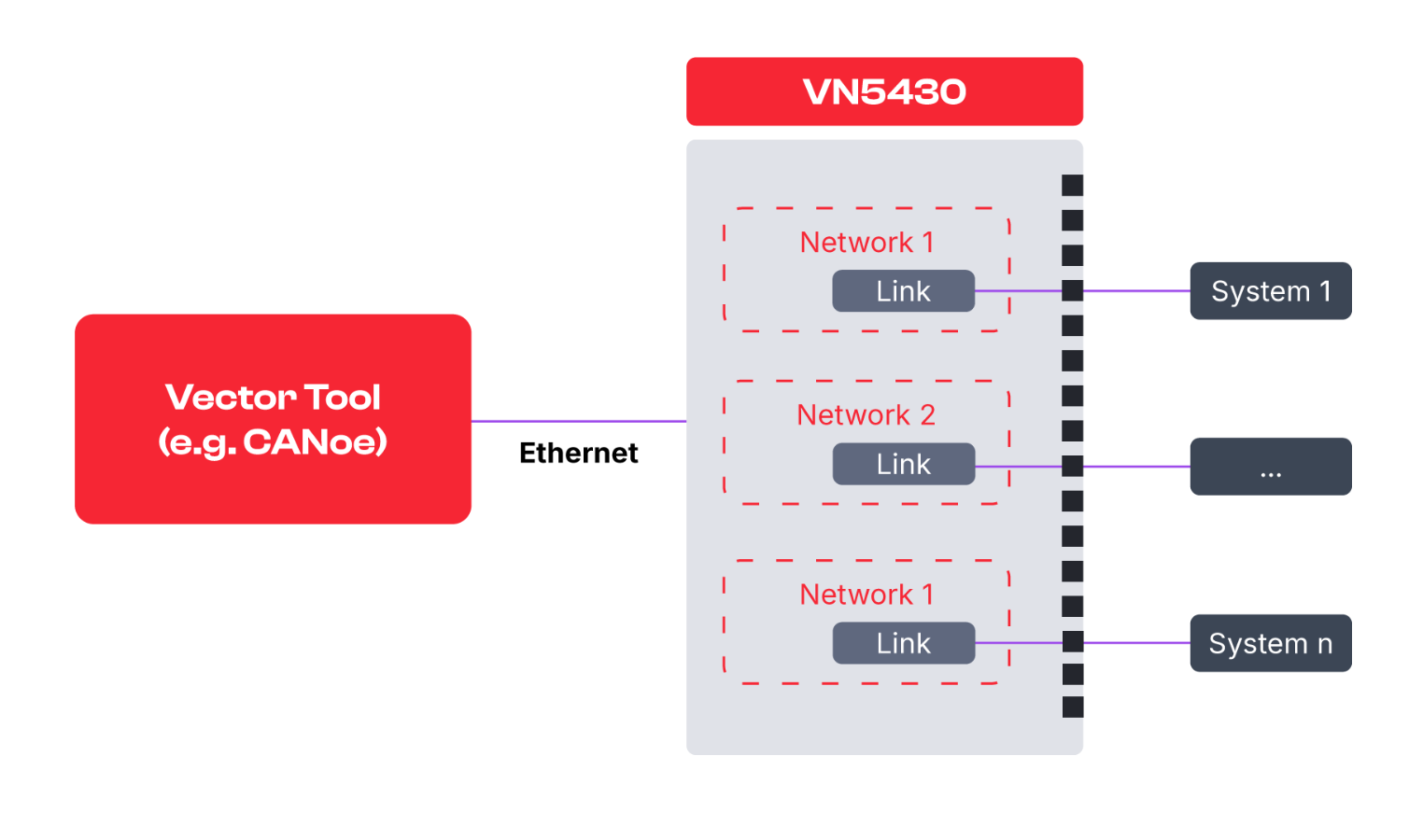

ダイレクトアクセス
各ポートへの個別のアクセスが可能です。例えば、1つのテストベンチ上で複数の同一システムをテストしたり、ECUのリプログラミングを行ったり、車両の診断を行う場合などに利用できます。
接続オプション

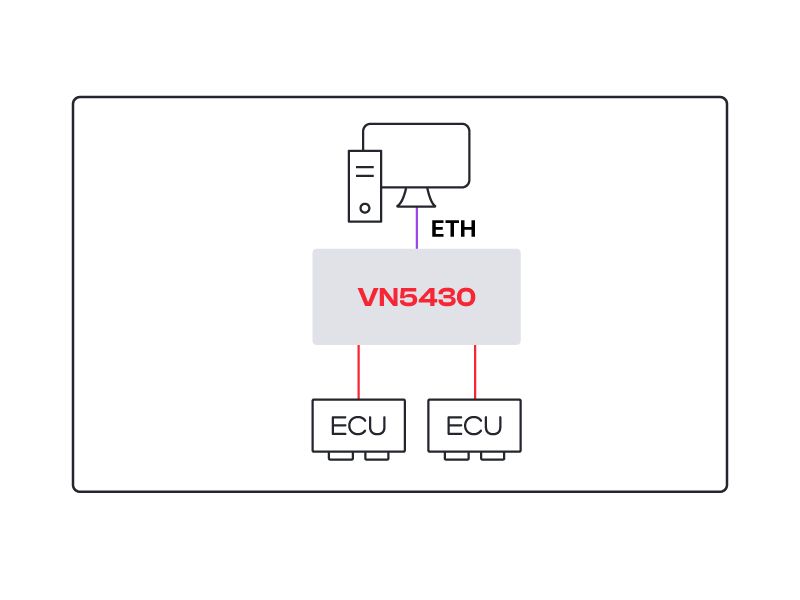

ネットワークインターフェイスとして...

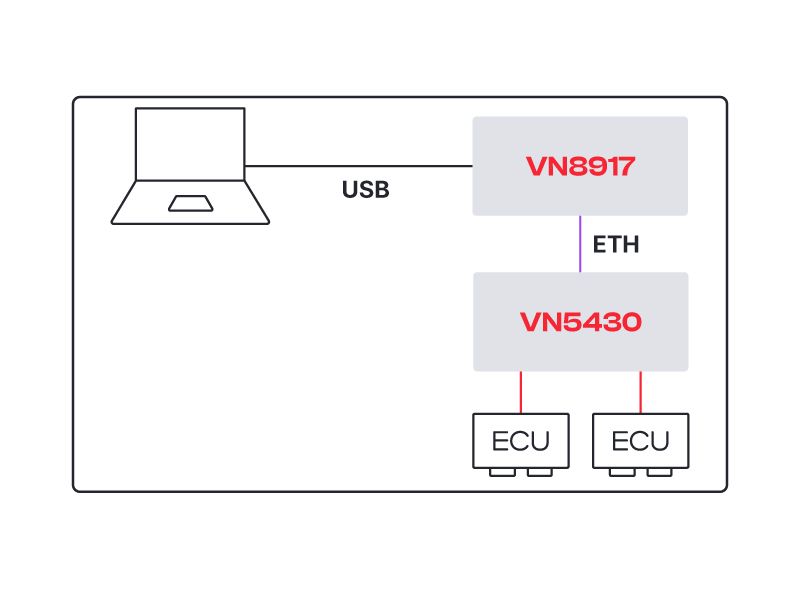

...VN8917用の拡張デバイスとして
…あるいは、チャネルの拡張（カスケード接続）として
テクニカルデータ
| VN5430 | |
| Ethernetポート | |
| トランシーバー／対応物理層 | 6x Marvell 88Q2112 (IEEE 100BASE-T1/ 1000BASE-T1)2x Broadcom BCM54210 (IEEE 10/100/1000BASE-T(X)) |
| コネクタ | ix Industrial® 3個、RJ45 2個 |
| CAN / CAN FDチャンネル | - |
| デジタルI/O | - |
| コンピューターインターフェイス | IEEE 1000BASE-T |
| 電源 | 外部電源 10～18 V（標準12 V） |
| 動作温度範囲 | |
| 動作温度範囲 | -25 °C ～ +60 °C |
| 保管 | -40 °C ～ +85 °C |
| オペレーティングシステム | Windows 10（64ビット）／Windows 11（64ビット） |
| 外形寸法（幅／奥行／高さ） | 143 mm × 149 mm × 37 mm |
| 重量 | 554 g |
アクセサリー
100BASE-T1/1000BASE-T1ネットワークに対応するためのさまざまなケーブルソリューションや、ACアダプター、車載用電源プラグ、バナナプラグなど、各種電源ケーブルをご用意しております。
製品の関連情報
| VN5000 ユーザーマニュアル （PDF） |
