VN5614は、最大2本の独立した車載Ethernet 10BASE-T1Sバスラインの解析およびシミュレーションを行うための、コンパクトかつ高性能なインターフェースです。各ポートには柔軟なマルチドロップセグメントが備わっており、複数のシミュレーション用イーサネットノードをバスラインに接続するのに便利です。このインターフェイスは、付属の1 mのUSB-Cケーブルを介して接続および給電が可能です。
ハイライト
- コンパクトな 10BASE-T1S インターフェイス：持ち運びに使用しやすい、便利な 2 ポートインターフェイスです。
- 柔軟なマルチドロップ接続：1本のバスラインにつき、複数のEthernetノードをシミュレートして接続できます。
- 現実的なバスシミュレーション：実際の10BASE-T1Sバスの挙動を正確に再現します。
- 物理層の分析：ビーコンメッセージや統計イベントのレポートにより、PHYレベルでの診断情報を提供します。
主な適用分野

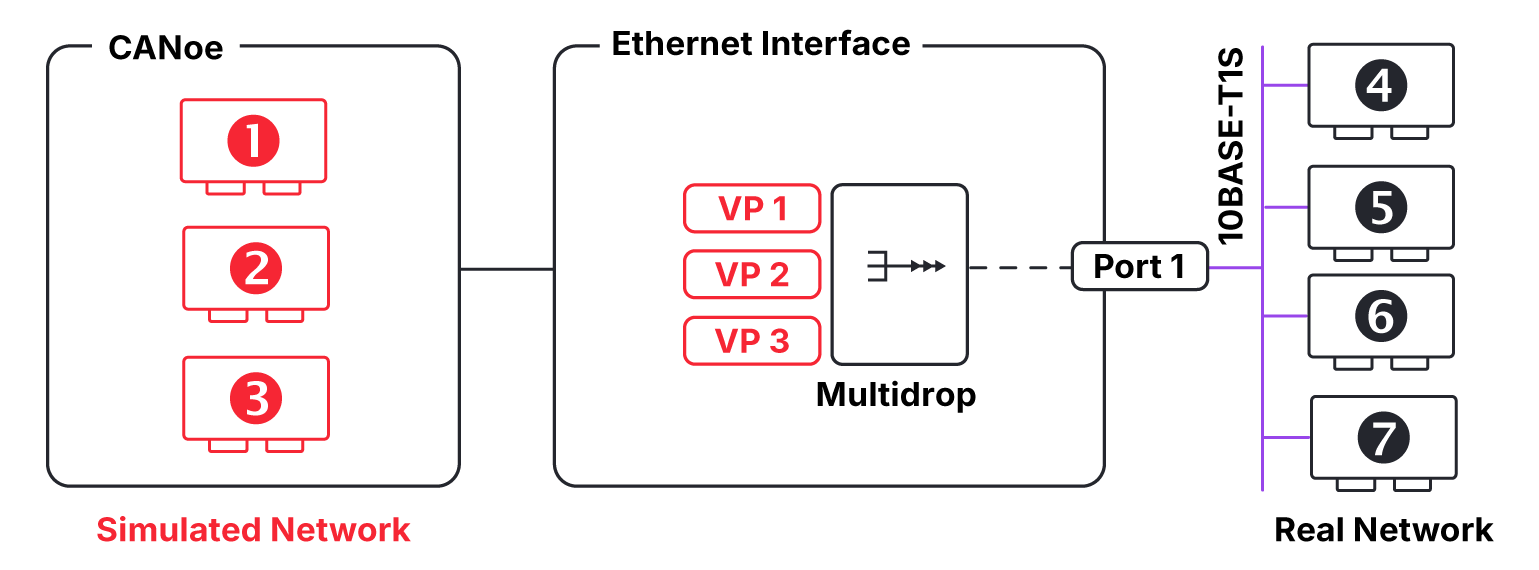

バスシミュレーション
マルチドロップセグメントを使用すると、CANoe Option Ethernet を使用して、残りのバスシミュレーションを柔軟にセットアップすることができます。各参加者は、すべてのサイクルにおいて、実際の送信機会が割り当てられます。

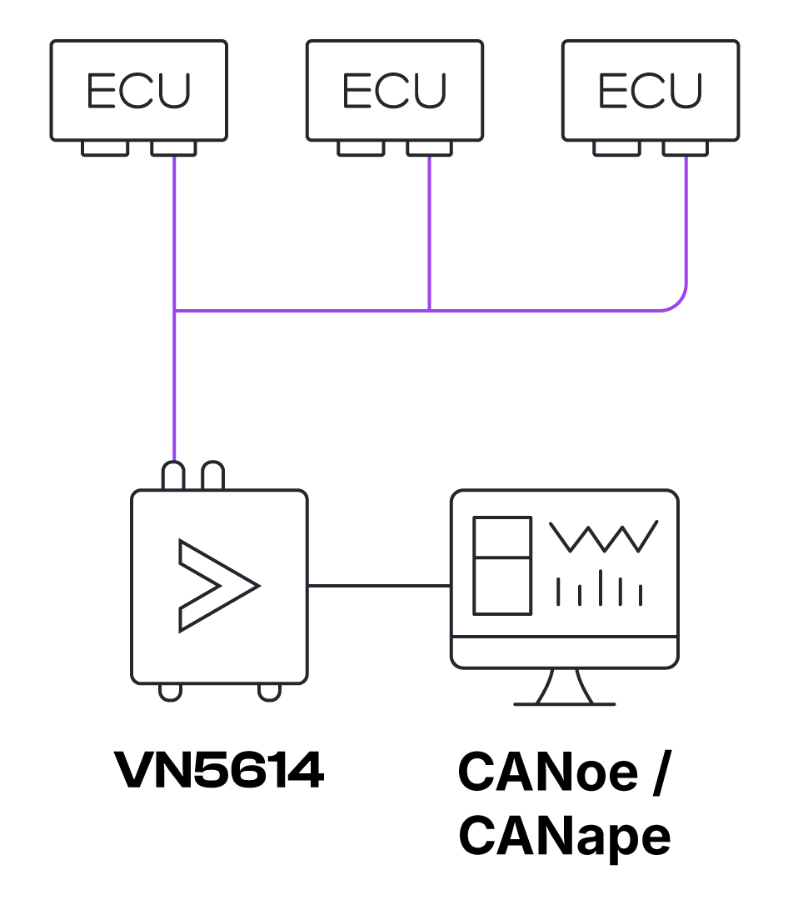

Ethernet モニタリング
10BASE-T1Sのバスラインは、透過的にモニターすることができます。ノード数およびノードIDは変更されません。

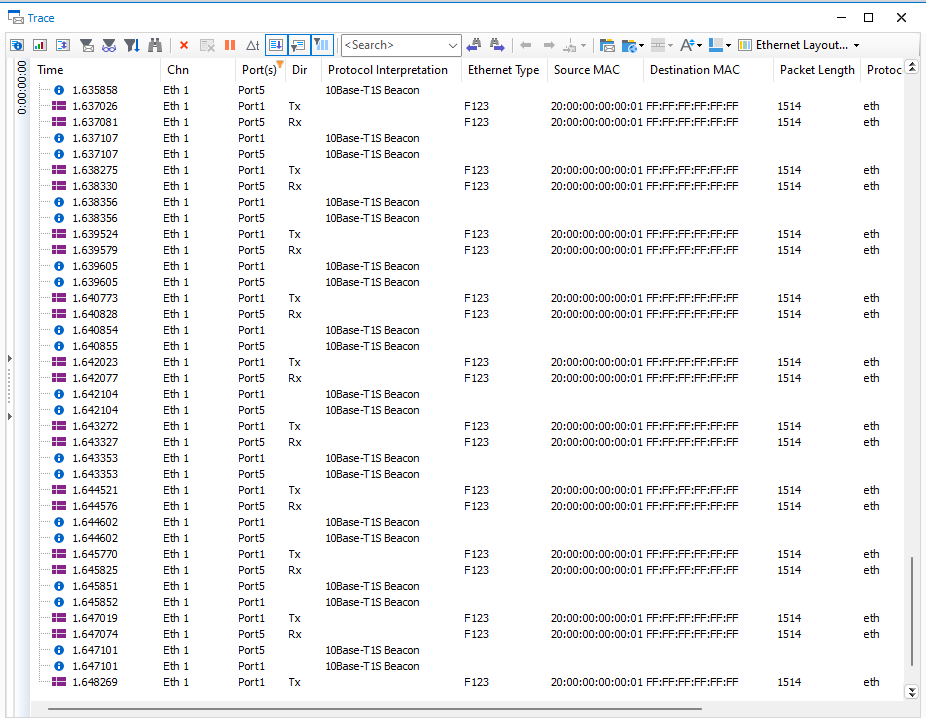

PLCA事象のレポート
ビーコンメッセージや統計イベントは、物理層に関する貴重な知見を提供します。さらに、CANoeでは無効なEthernetパケットやエラー情報も表示されます。

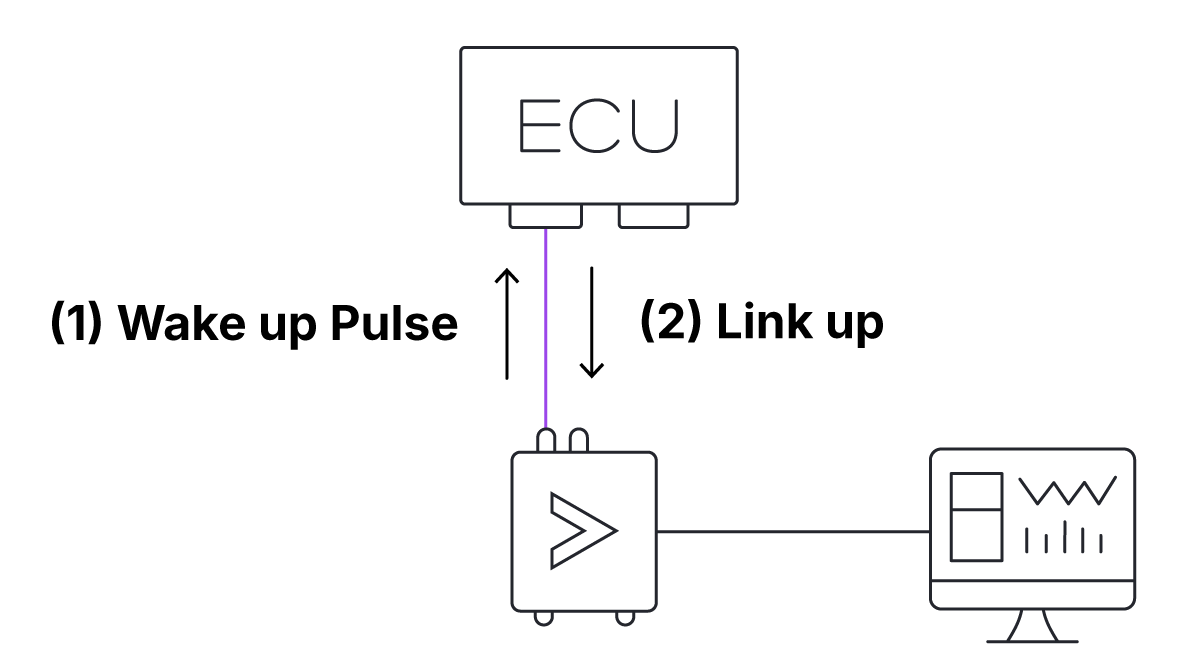

Open Alliance TC10／TC14
VN5614は、Open AllianceのTC10およびTC14イベントに対応しています。これには、スリープおよびウェイクアップのリクエストが含まれます。
製品紹介動画
テクニカルデータ
| VN5614 | |
| Ethernetポート | |
| トランシーバー／対応物理層 | 2 x Microchip LAN8670（各々に Analog Devices AD3306 を搭載） |
| コネクタ | 1x ix Industrial® |
| コンピューターインターフェイス | USB 3.2 Gen1、バスパワー、USB Type-Cコネクタ付き固定ケーブル（長さ 1 m） |
| 消費電力 | 約2 W |
| 動作温度範囲 | 動作時：0 °C ～ +50 °C 保管時：-40 °C ～ +85 °C |
| オペレーティングシステム | Windows 10（64ビット）／Windows 11（64ビット） |
| 外形寸法（長さ／幅／高さ） | 54 mm × 98 mm × 23 mm |
| 重量 | 約180 g |
