VN5620Aは、Ethernetネットワークの解析、シミュレーション、テスト、および検証を行うための、コンパクトかつ高性能なインターフェイスです。
シミュレーションや、テストシナリオにおけるEthernetパケット、負荷、エラーフレームの生成などにおいて、ネットワークへの能動的な参加を可能にします。
ハイライト
- 高データレートの効率的な取り扱い：柔軟な設定とフィルターオプションにより、大量のデータを取り扱うことが容易になります。
- 柔軟なセグメンテーション：リンクやスイッチなど、さまざまなセグメンテーションタイプを組み合わせて、多様なテスト要件に対応できます。
- 複数のホスト接続：USB 3.0 または 1000BASE-T Ethernetを介してホストシステムに接続します。
- 柔軟な電源供給：用途に応じて、USB‑Cまたは外部電源ユニットに依存して電源を供給できます。
- 将来を見据えたEthernet機能：セキュリティおよびスリープ／ウェイク機能のために、MACsec（IEEE 802.1AE）およびOpen Alliance TC10に対応しています。
主な適用分野

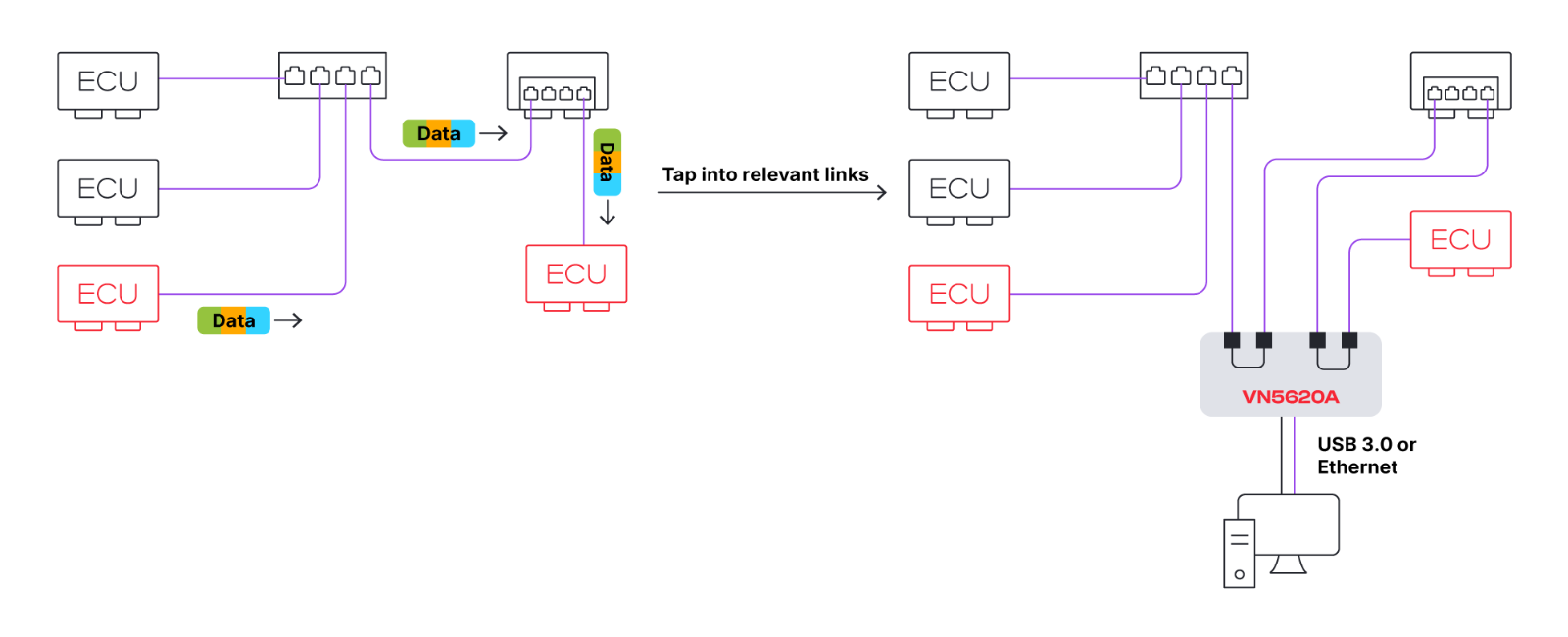

Ethernet モニタリング
VN5620Aは、Ethernetノード間の透過的な接続（入力／出力／モニタリング）と、正確なタイムスタンプ付きでのモニタリングを可能にします。また、TC10イベントの透過的な転送も保証します。さらに、本システムには、TAP機能、リンク透過性、およびモニタリングやロギング用のミラーリングポートも搭載されています。

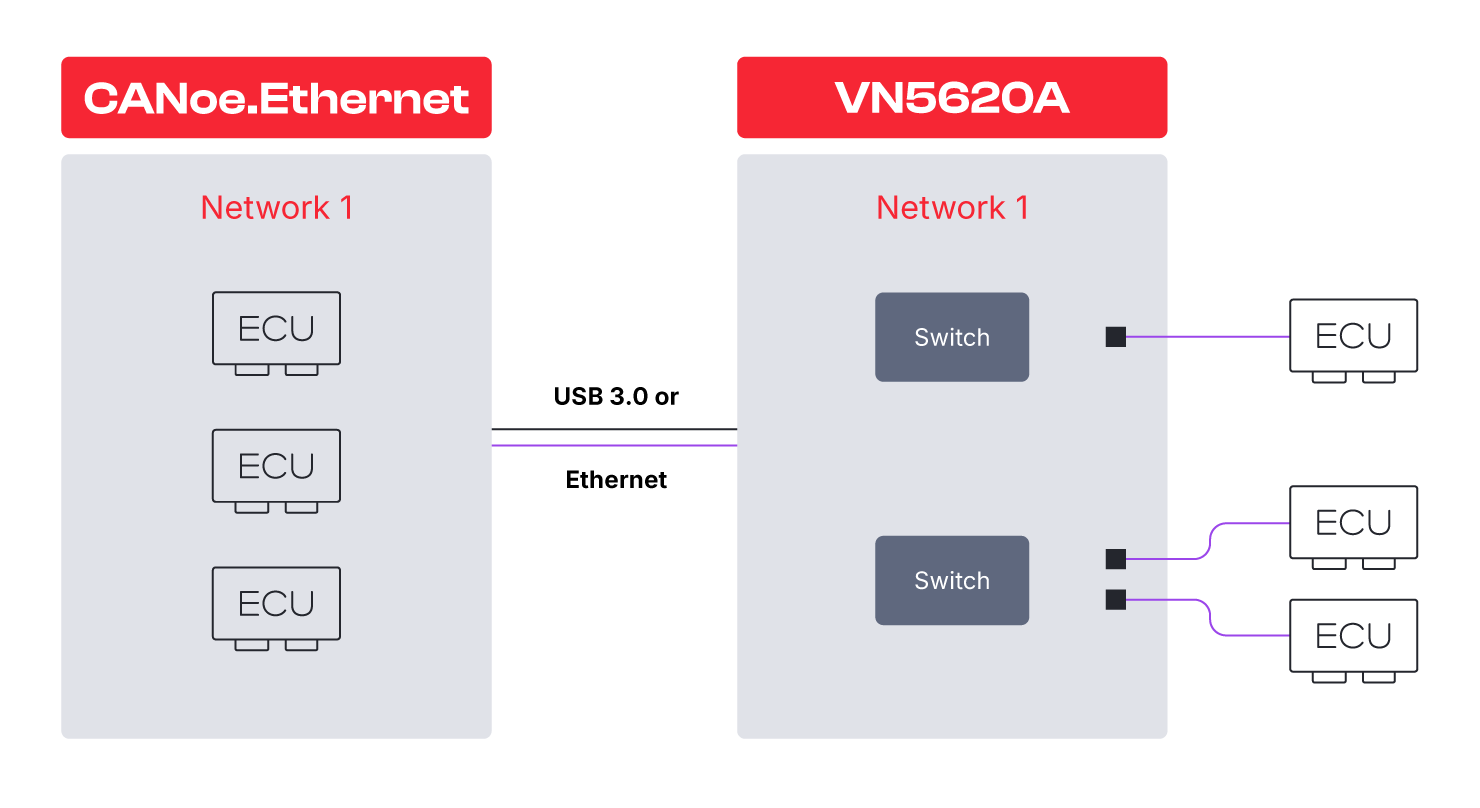

残りのバスシミュレーション
このインターフェイスにより、CANoe Option Ethernet を使用したバスシミュレーションを柔軟に設定できるよう、お客様ごとにハードウェア構成をカスタマイズすることが可能です。これにより、シミュレーションと実際のネットワークを明確に区別できるほか、さまざまなネットワークトポロジーを現実的に再現することが可能になります。

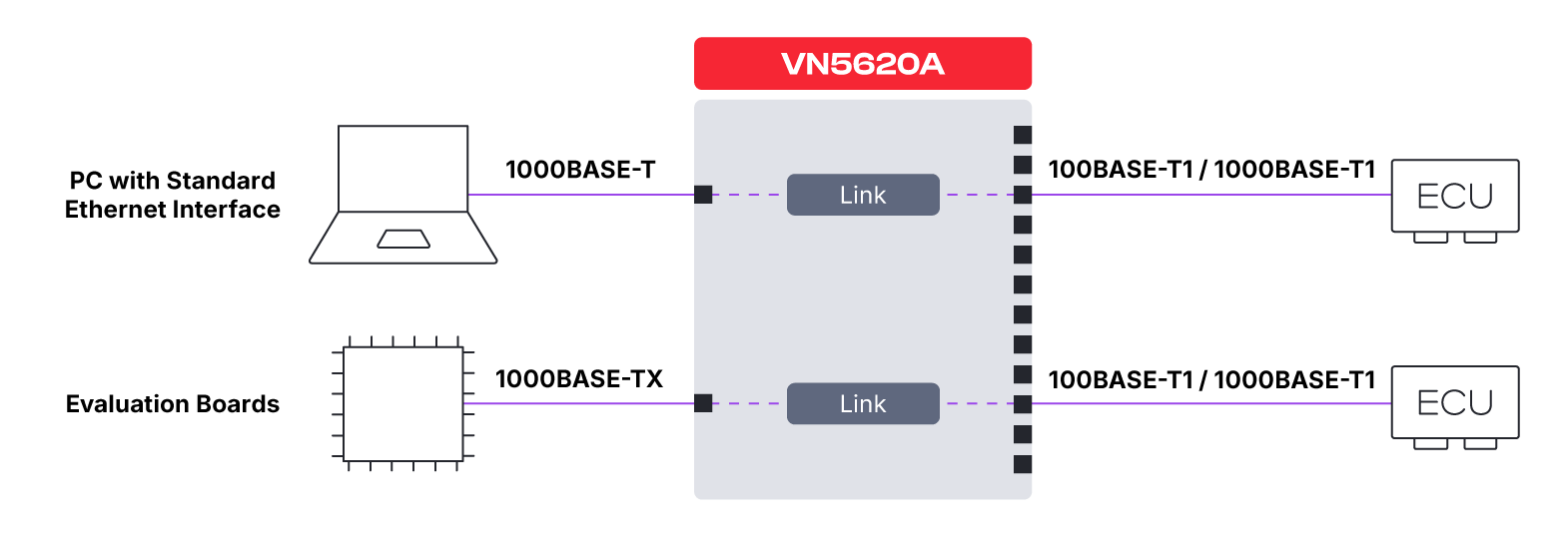

メディアコンバーター
VN5620Aは、車載Ethernet（100BASE-T1/1000BASE-T1）と標準Ethernet（100BASE-TX/1000BASE-T）間のデータリンクとして使用されます。この変換は透過的かつ双方向で行われます。

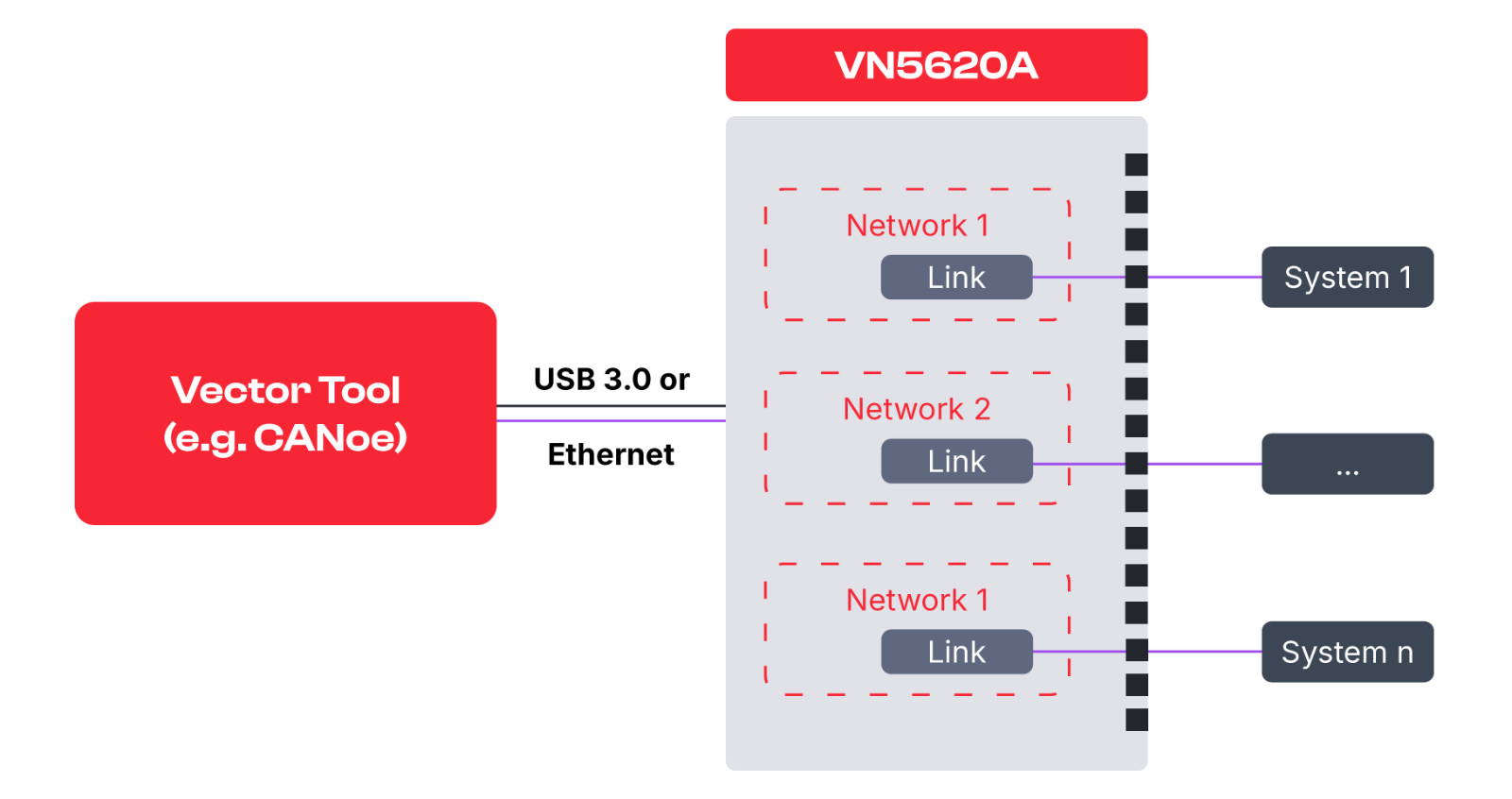

ダイレクトアクセス
VN5620Aは、個々のEthernetポートへの直接アクセスを可能にします。例えば、テストベンチ上で複数の同一システムをテストする場合や、制御ユニットのリプログラミング、あるいは車両診断を行う場合などに利用できます。

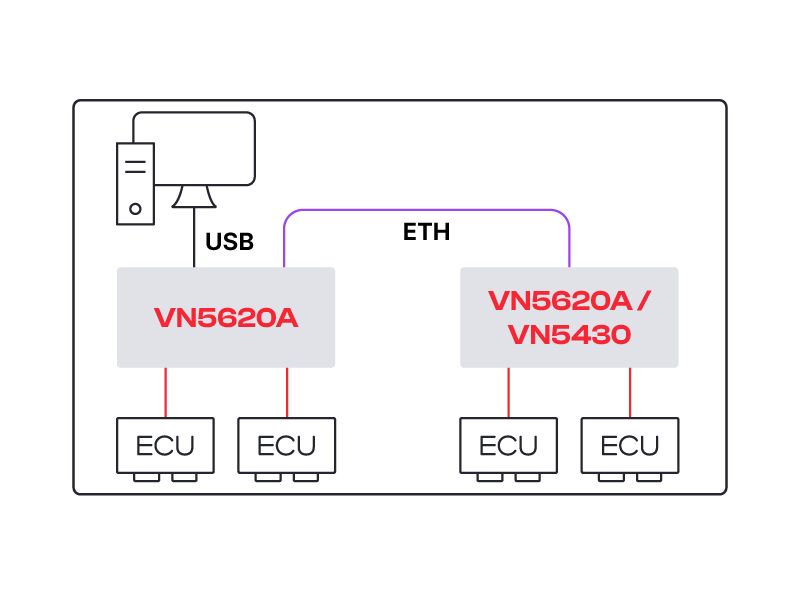

チャネルの拡張（カスケード）
VN5620Aは、複数のデバイスをカスケード接続することで、チャネル拡張に対応しています。これにより、テストおよび測定設定を柔軟に拡張することが可能です。

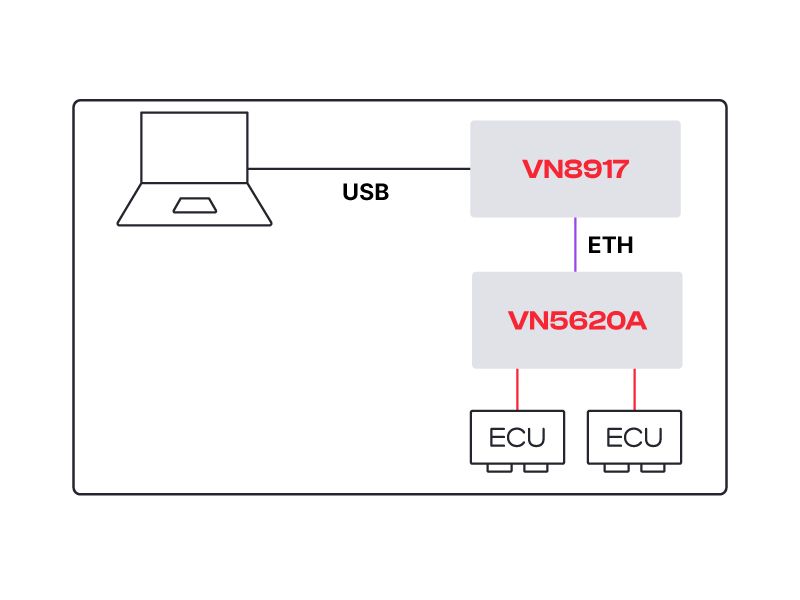

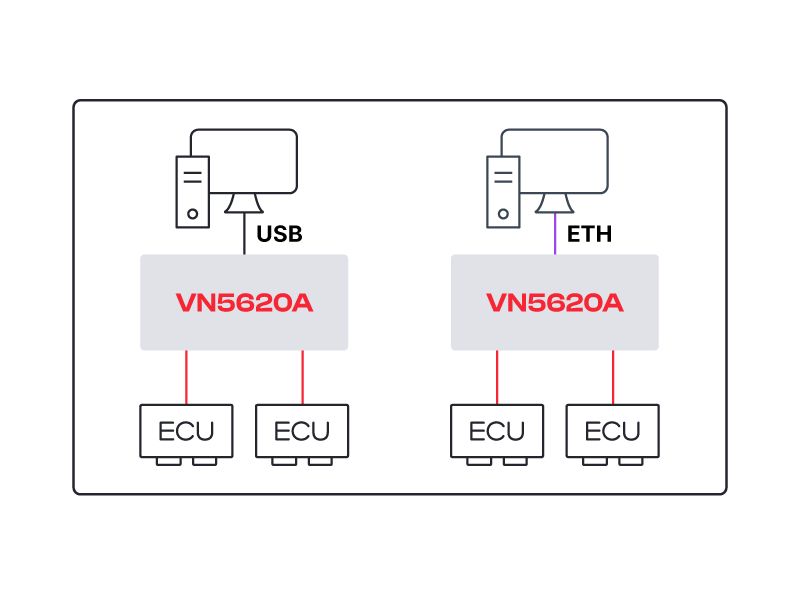

接続オプション
動画
テクニカルデータ
| VN5620A | |||
| Ethernetポート | |||
| トランシーバー／対応物理層 | Marvell 88Q2220M ×4（IEEE 100BASE-T1/1000BASE-T1）、Broadcom BCM54210 ×2（IEEE 10/100/1000BASE-T(X)） | ||
| コネクタ | ix Industrial® RJ45 ×2 | ||
| CAN / CAN FDチャンネル | NXP TJA1057 × 2 | ||
| デジタルI/O | 出力ハイ（無負荷） 出力ハイ（負荷 346Ω） 出力ロー 入力範囲 入力シュミットトリガー・ハイ 入力シュミットトリガー・ロー R out | 13 V 5.3 V 0 V 0 V ... 16 V 3.4 V 2.5 V 503 Ω | |
| コンピューターインターフェイス | USB 3.0/IEEE 1000BASE-T | ||
| 電源 | 外部電源 10～32 V（標準 12 V）または USB-C 給電* | ||
| 動作温度範囲 | |||
| 動作 | -25 °C ～ +60 °C | ||
| 保管 | -40 °C ～ +85 °C | ||
| オペレーティングシステム | Windows 10（64ビット）／Windows 11（64ビット） | ||
| 外形寸法（幅／奥行／高さ） | 143 mm × 153 mm × 37 mm | ||
| 重量 | 570 g |
