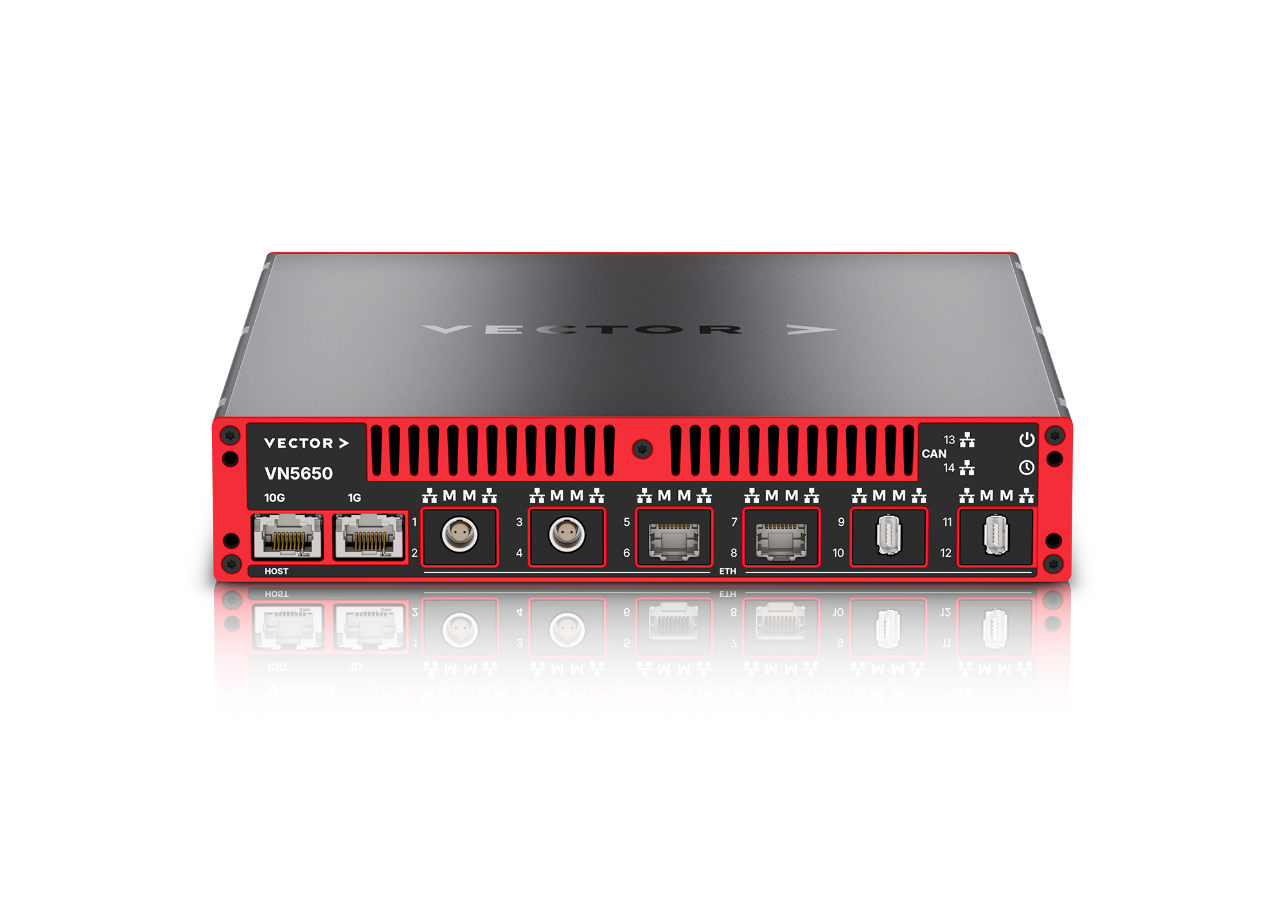

VN5650は、車載用途向けに設計された、最大12個の車載Ethernetポートを備えた高性能なEthernetインターフェイスです。
本製品は、他のバスシステムと組み合わせてイーサネットネットワークの同期モニタリングを行うのに適しており、テスト中の「残りのバスシミュレーション」や、Ethernetパケット、負荷、障害の生成に最適なネットワークアクセスを提供します。

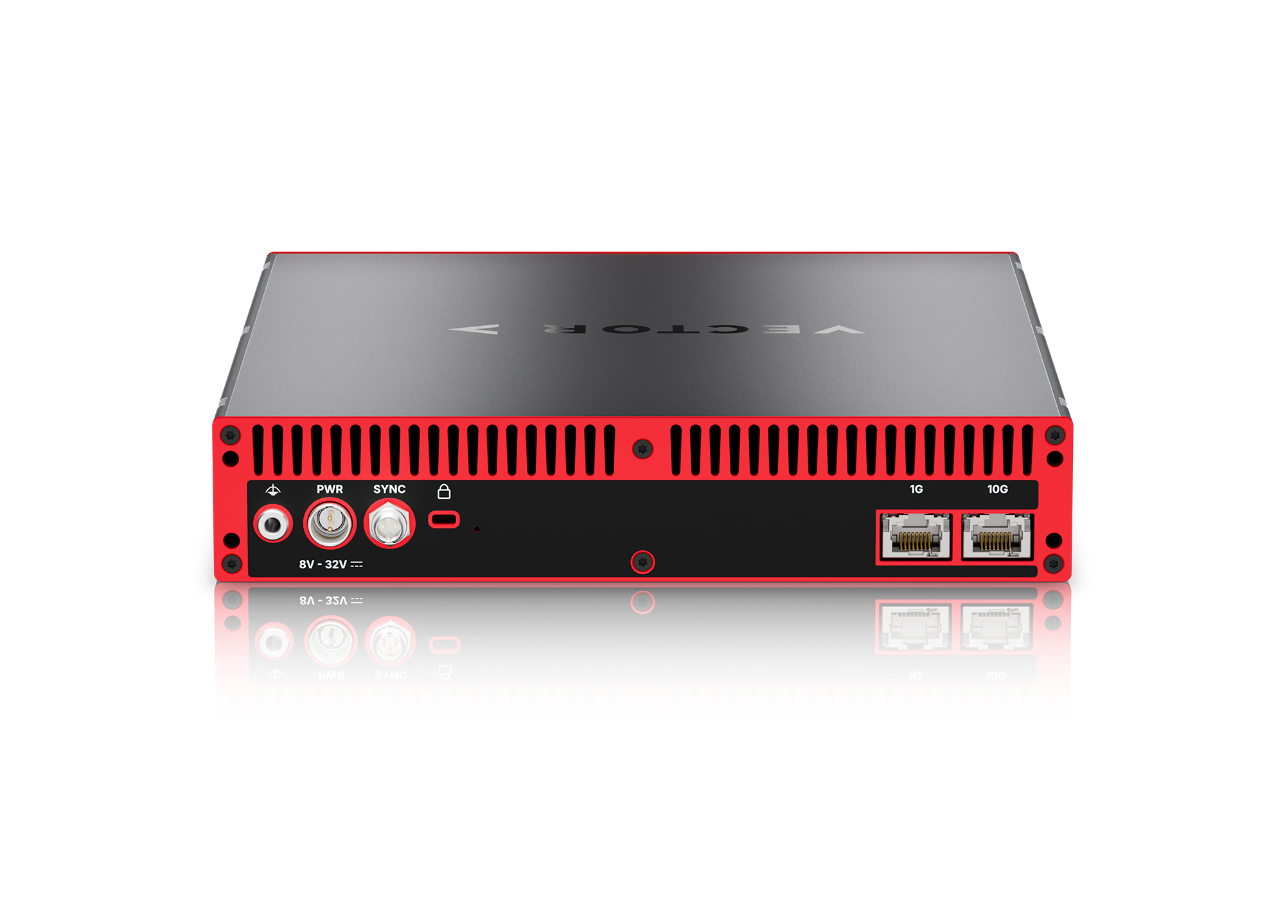

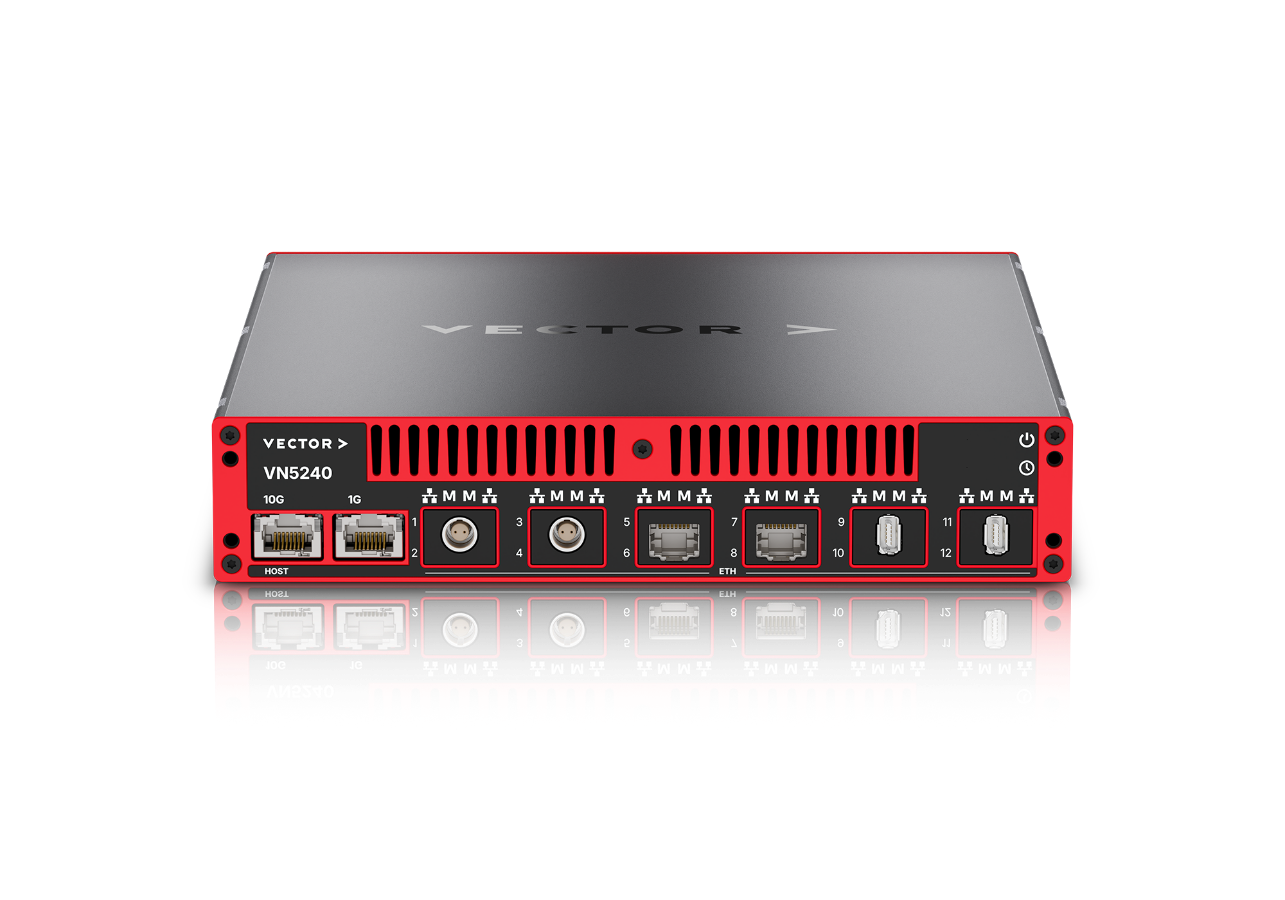

VN5240は、Ethernetネットワークのモニタリングおよび解析のために特別に設計されています。
VP6400 スマートロギングプラットフォームと組み合わせることで、車両内のEthernetデータの記録に特に適しています。
どちらのインターフェイスも、VNmodule60 シリーズのモジュールを柔軟に搭載することで、さまざまな Ethernet 物理層や機能をサポートすることができます。
主な特長
- 柔軟な構成
直感的なハードウェアコンセプトにより、さまざまなテスト環境に容易に適応できます。 - 自己構成機能
起動時の自動構成により、迅速な導入を実現します。デバイス構成はインターフェイス上に保存でき、PCに接続しなくても有効化できます。 - 並列データアクセス
ミラーポートを介して取得したデータストリームに、ホストへのデータ転送と並行してアクセスできます。
- 堅牢な設計
車載環境での使用と標準19インチラックへの搭載を考慮した堅牢な筐体設計を採用しています。 - モジュール式の拡張性
物理層モジュールは容易に交換・追加できるため、用途に応じて柔軟に拡張できます。また、無償のソフトウェアアップデートにより、インターフェイスを常に最新の状態に維持できます。
主な適用分野

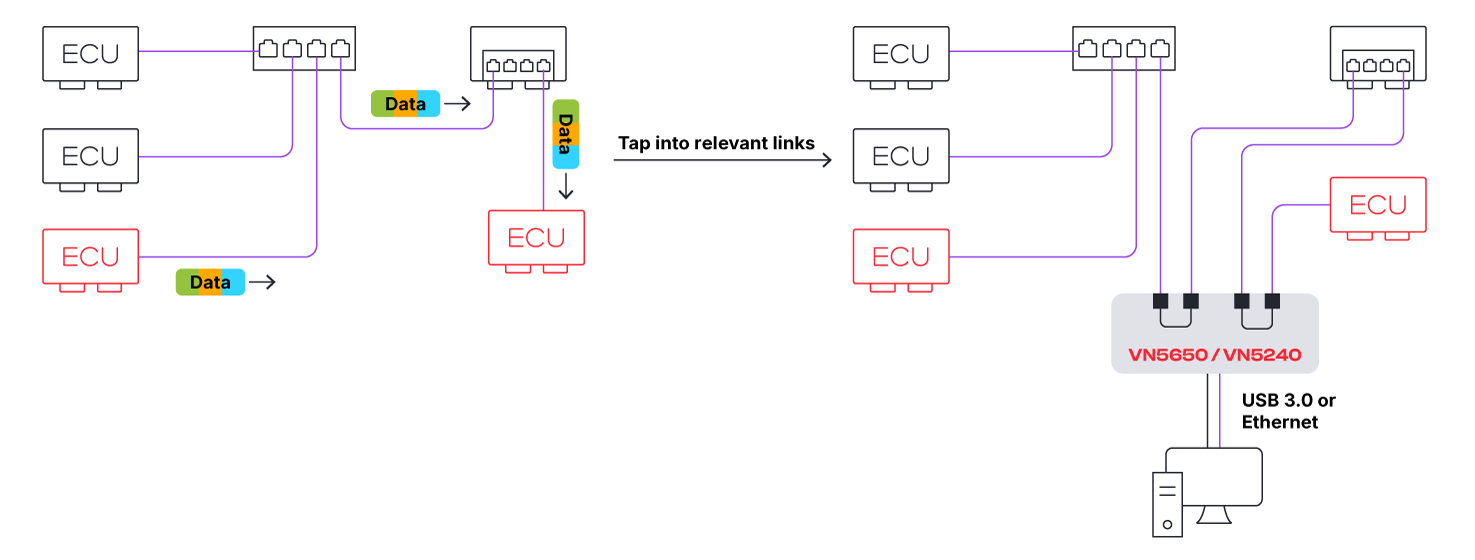

Ethernetモニタリング
VN5650 および VN5240 を使用すると、正確なタイムスタンプ付きで Ethernet ネットワークを同期的にモニタリングすることができます。
ミラーリングポートにより、タップされたデータストリームへの柔軟なアクセスが可能となります。接続されたノード間のデータ接続は、インターフェイスを通じて透過的に維持されます。

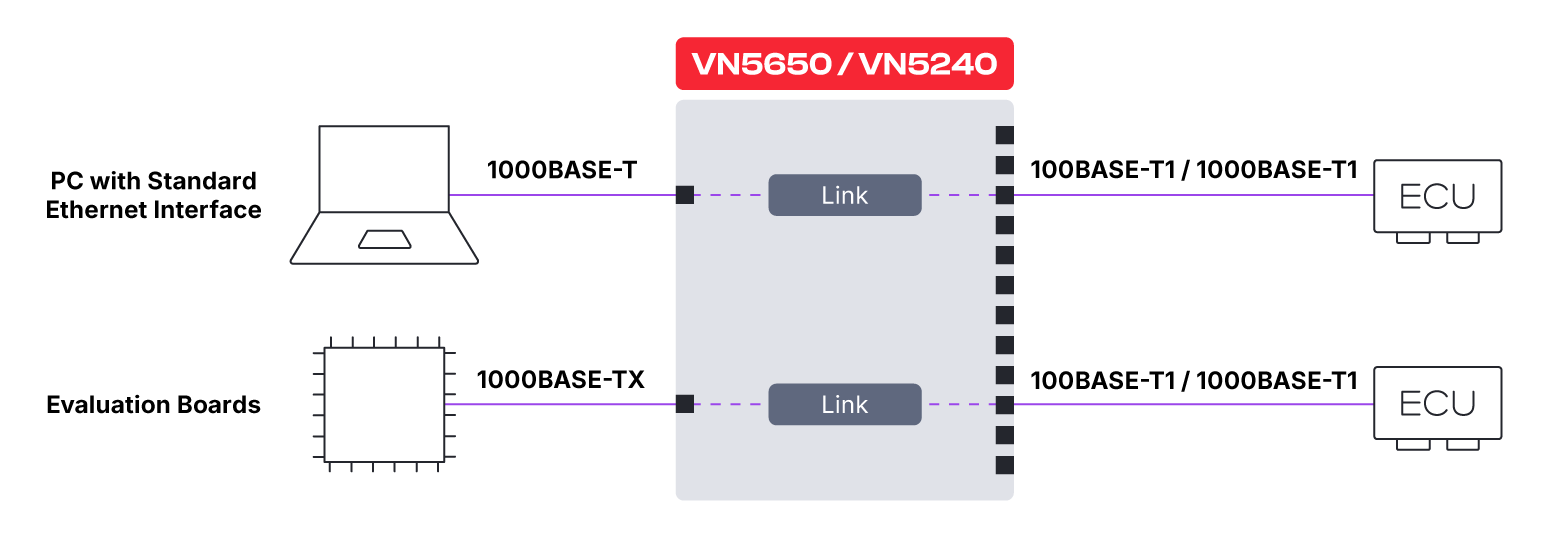

メディア変換
100BASE-T1/1000BASE-T1と100BASE-TX/1000BASE-Tの物理層間のデータリンクです。

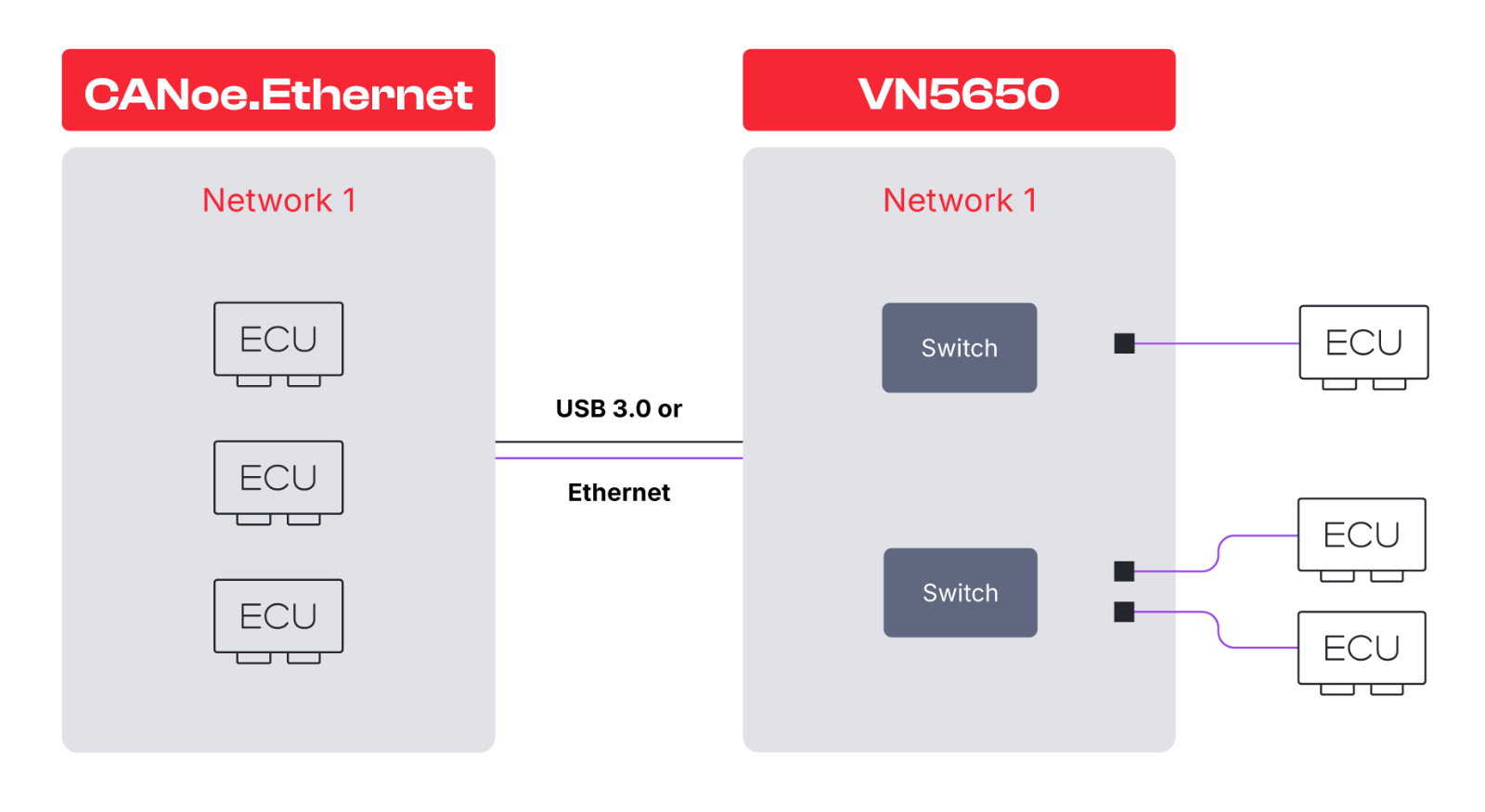

残りのバスシミュレーション（VN5650）
ハードウェアの設定を自由に変更できるため、CANoe.Ethernet を使用して残りのバスシミュレーションを柔軟に設計することができます。ネットワークからのシミュレーションの抽象化や、トポロジーの再現もサポートされています。

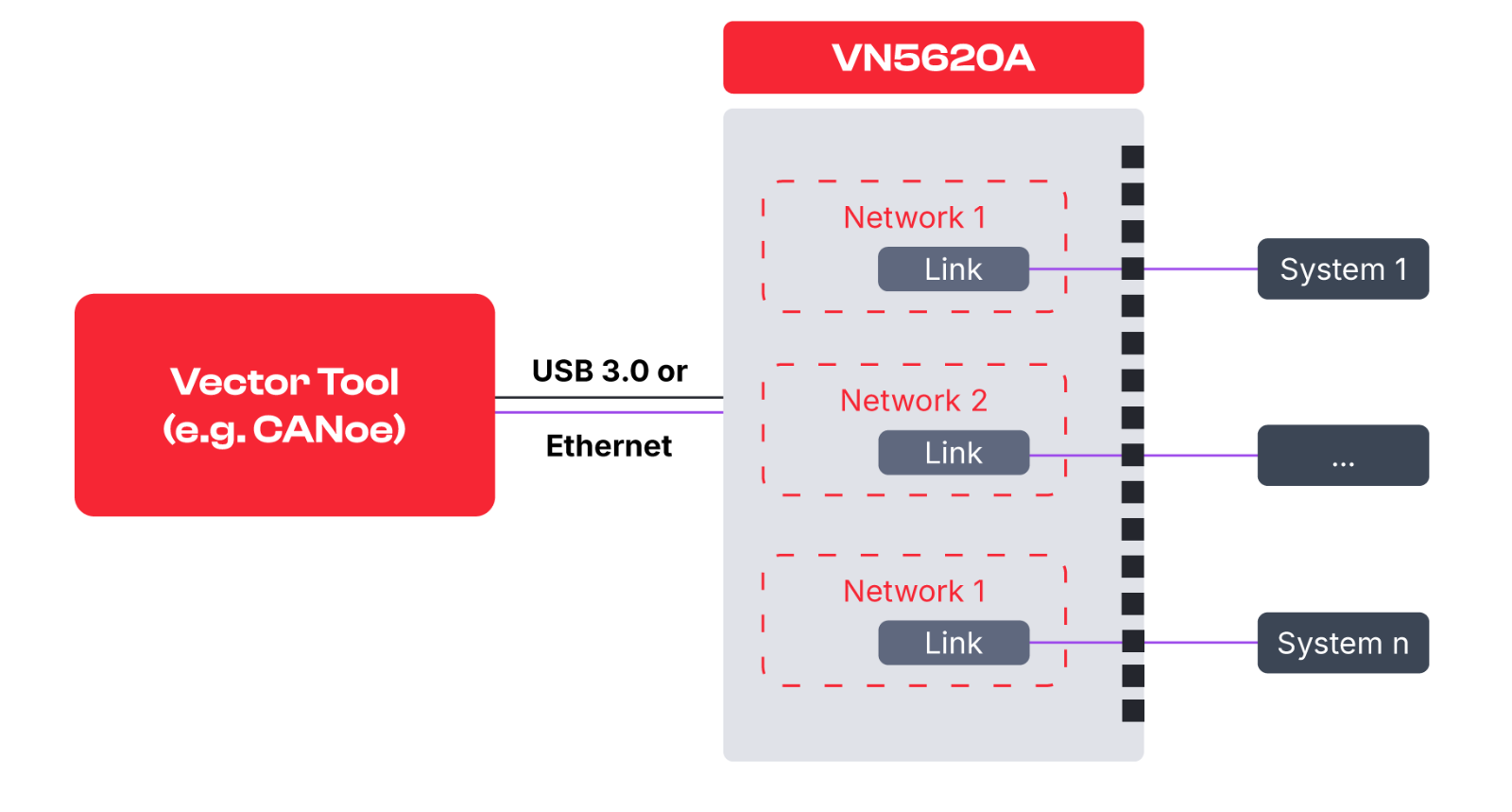

ダイレクトアクセス
また、VN5650では、制御ユニットのリプログラミング、ベンチテスト、車両診断などの作業のために、各ポートに個別にアクセスすることも可能です。
ユースケース
| |||||||||||||||||||||||||||||||||||||||||||||||||||
ギャラリー
動画
モジュールのオプション
100/1000BASE-T1
100/1000BASE‑T1 については、リンク設定（速度、マスター／スレーブ）を自由に設定することも、自動的に検出（オートスキャン）することも可能です。 OPEN Alliance TC10に基づくリンクステータスの変化やシンボルは、TAPリンクパートナー間で透過的に転送されます（モジュールに依存します）（リンク透過性）。また、物理バイパスリレーにより、インターフェイスの電源がオフの状態でもECUとの接続性が維持されます。さらに、MACsecで保護されたEthernetフレームがサポートされており、IEEE 802.1AEに準拠してEthernet PHY*内で直接取り扱われます
* VNmodule60 4AE1G 88Q2221M のみ対応。MACsec Key Agreement (MKA) はハードウェア上でネイティブには実行されません。そのため、ベクター CANoe またはベクター CANape が必要となります。
10BASE-T1S
10BASE‑T1Sについては、マルチドロップバスラインへの完全なアクセスが可能であり、単一の10BASE‑T1Sポート上の複数のノードに対するサイクル精度のシミュレーションや、10BASE‑T1Sネットワークの詳細な解析も含まれます。10BASE‑T1Sに関連するすべてのパラメータは、ポート上で直接設定することができます。
MultiGBASE-T1
MultiGBASE-T1 では、2.5GBASE-T1、5GBASE-T1、および 10GBASE-T1 について、リンク設定（速度、マスター／スレーブ）を自由に設定できます。OPEN Alliance TC10（リンク透過性）に基づくリンク状態の変化およびシンボルの転送機能は、今後のソフトウェア更新で利用可能になる予定です。
1000BASE-T／MultiGBASE-T
1000BASE-T / MultiGBASE-T については、標準 Ethernet ネットワークの解析、テスト、およびシミュレーションに対応しています。これには、IEEE 100BASE-TX、1000BASE-T、2.5GBASE-T、5GBASE-T、および 10GBASE-T が含まれます。
VNmodule 60を自分で交換するためのチュートリアル
テクニカルデータ
| VN5650 | VN5240 | |
| Ethernetポート | ポートの仕様は、VNmodule60をインストールすることで依存します | ポートの特性は、VNmodule60 をインストールすることで依存します。 |
| トランシーバー／対応物理層 | 最大 12 ポートの Ethernet（IEEE 10BASE-T1S/100BASE-T1/1000BASE-T1/MultiGBASE-T1/MultiGBASE-T1）に対応した柔軟性の高い VNmodule60 Broadcom BCM54210 × 2 (IEEE 1000BASE-T/ 100BASE-TX)Broadcom BCM84891 × 2 (IEEE 1/2.5/5/10BASE-T) | 最大12ポートのEthernet（IEEE 10BASE-T1S/100BASE-T1/1000BASE-T1/MultiGBASE-T1/MultiGBASE-T） Broadcom BCM54210 × 2 (IEEE 1000BASE-T/ 100BASE-TX)Broadcom BCM84891 × 2 (IEEE 1/2.5/5/10GBASE-T) |
| コネクタ | 4x RJ45 内蔵コネクタは、インストールされている VNmodule60 に依存します | 4x RJ45 内蔵コネクタは、インストールされている VNmodule60 によって依存します |
| CAN / CAN FDチャンネル | 2x NXPTJA1057 | |
| アナログ/デジタル 10 | 1x アナログ入力（入力範囲 0V～18V） | |
| 2x デジタル入出力、出力ハイ（無負荷／負荷346Ω）、13V/5.3V、入力範囲 0V～16V | ||
| 2x デジタル入力 入力範囲 0V～32V 入力周波数 最大1kHz | ||
| デジタル出力×1、外部電源最大32V、出力周波数最大1kHz | ||
| コンピューターインターフェイス | USB 3.0 / Ethernet (1/2.5/5/10GBASE-T) | Ethernet（1/2.5/5/10GBASE-T） |
| 電源 | 8 V ～ 32 V（標準 12 V） | 8 V ～ 32 V（標準 12 V） |
| 消費電力 | 標準 2 A@ 12 V スタンバイ時：2 mA@ 12 V | 標準 1.7 A@12 V スタンバイ時：2 mA@ 12 V |
| 温度範囲 | ||
| 動作 | - 40 °C ～ +65 °C | - 40 °C ～ +65 °C |
| 輸送および保管 | - 40 °C ～ +85 °C | - 40 °C ～ +85 °C |
| オペレーティングシステム | Windows 10（64ビット） / Windows 11（64ビット） | Windows 10 (64 ビット) / Windows 11 (64 ビット) |
| サイズ（幅×奥行き×高さ） | 250 mm × 216 mm × 42 mm | 250 mm × 216 mm × 42 mm |
| 重量 | 2.5 kg | 2.5 kg |
