VN7572

FlexRayにおける最高のパフォーマンスと柔軟性

VN7572 FlexRayネットワークインターフェイスは、PCIeインターフェイスを介したFlexRayネットワークの開発、シミュレーション、およびテストを目的として設計されています。

FlexRay、CAN FD、およびLIN（K-Line）に対応した多彩なチャネル構成により、本インターフェイスは実験室環境やエンジニアリングワークステーション向けの強力なソリューションとなっています。

ハイライト

大規模ネットワークの効率的なシミュレーション：2 MBの送信メモリにより、1000件以上のFlexRayメッセージを並列に構成することが可能です。
自律的なFlexRayクラスターのスタートアップ：追加のネットワークノードを必要とせずに、FlexRayクラスターのコールドスタートが可能です。
詳細なスタートアップ解析：独立したモニタリングユニットにより、ネットワークのスタートアップ挙動を正確に解析できます。

柔軟なバス組み合わせ：交換可能なトランシーバーにより、FlexRay、CAN FD、LINのバス物理層を多様に組み合わせることが可能です。
高いツール性能：CANoe、CANape、CANalyzerアプリケーション向けに最適化されており、CAN、CAN FD、FlexRay、LIN、J1708、K-Lineへのアクセスが可能です。

主な適用分野

FlexRayネットワークおよびECUの柔軟な解析

VN7572は、CAN FDおよびLIN（K-Line）と組み合わせて、FlexRayネットワークおよびECUの柔軟な解析に対応しています。

正確な時間解析

VN7572は、通信データの正確な時間解析を可能にします。

ECUおよびゲートウェイアプリケーションの解析とテスト

VN7572は、ECUやゲートウェイ・アプリケーションの解析およびテストに適しています。

XCPによる測定／キャリブレーション

VN7572は、XCP（XCP on FlexRay、XCP on CAN）を介したECUの測定／キャリブレーションに対応しています。

アクセサリー

VN7572には、ケーブルやコネクタ、バストランシーバー／ピギーバック、取り付け用アクセサリー、電源オプションなど、幅広いアクセサリーをご用意しております。

詳細はこちら

機能

FlexRay

CCバッファの動的再構成。
データおよびNullフレームの送信と受信。
無効なフレームの検出。
サイクル多重化。
サイクル内レスポンス。
ペイロード範囲のハードウェアベースのインクリメント。
PDUのサポート。
FlexRay ゲートウェイ（チャネル A および B）。
スタートアップおよび非同期モニタリングにより、通信コントローラーがバスに同期される前に、FlexRayフレームおよびシンボルを検出します。

概要

複数のデバイスや、他のバスシステム（例：CAN / CAN FD、LIN）との同期。
ダイレクトメモリアクセス（DMA）により、PCへの負荷が低減されます。
レイテンシが極めて短いです。
最大8 MbitまでのCAN FDサポートを提供しています。
ハードウェアベースのフラッシュシーケンスのサポートによる高速な CAN フラッシュ。
高度な LIN ストレス機能（LIN 2.1 コンフォーマンステスト用など）。
CANおよびFlexRay用のオンボードCAPL

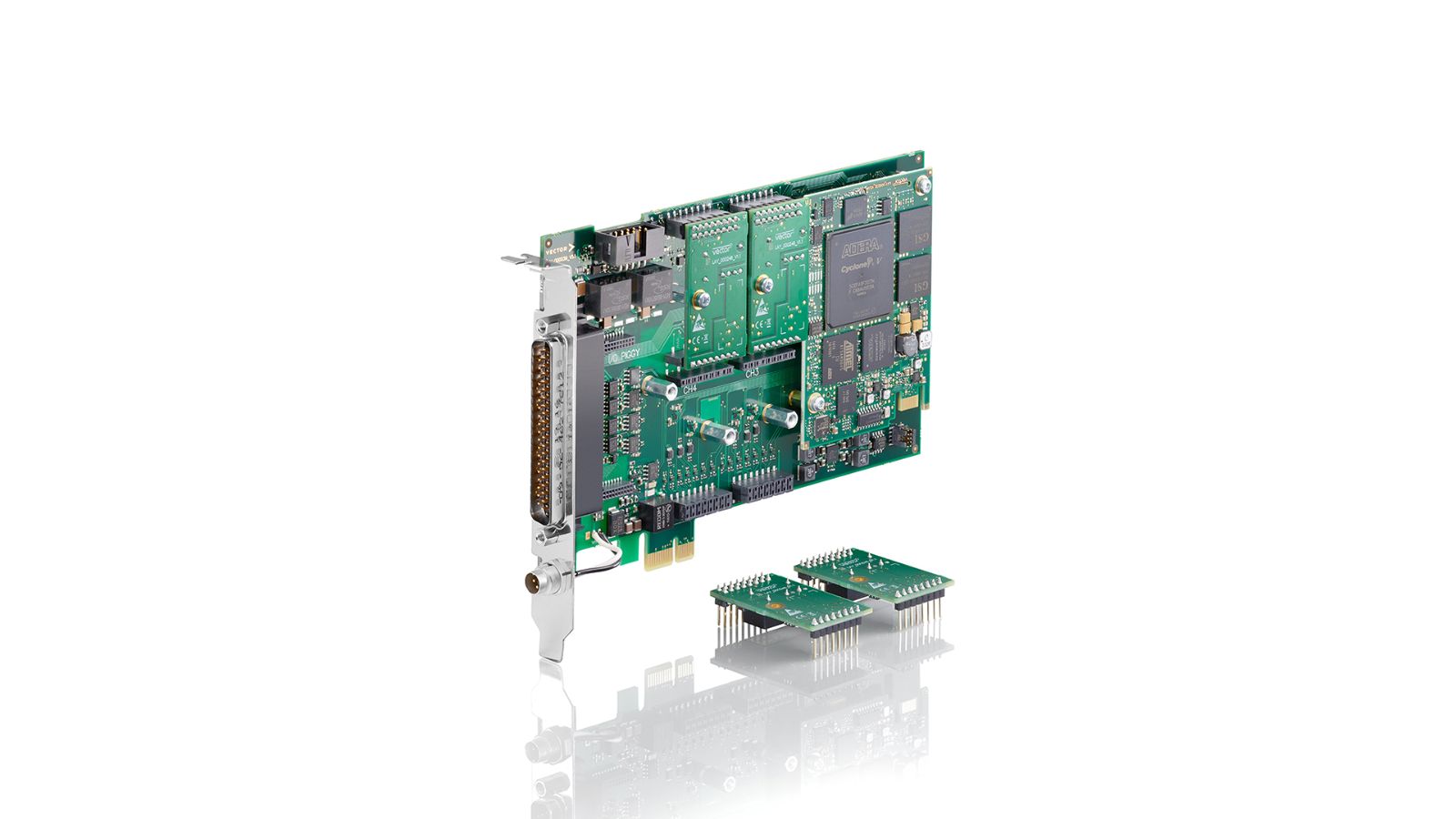

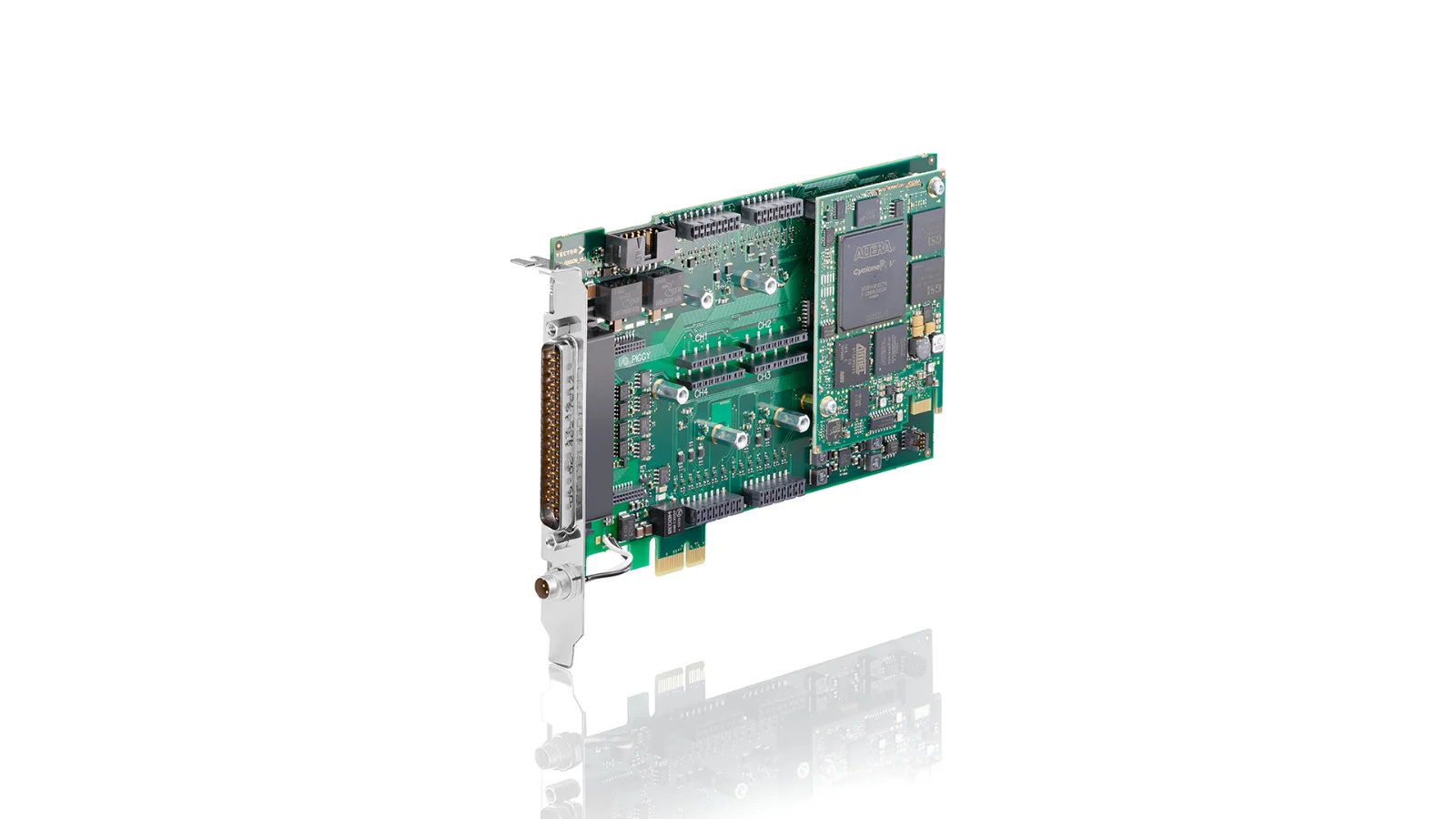

ギャラリー

テクニカルデータ

VN7572
チャネル／チャネル組み合わせ	FlexRay	CAN FD	LIN/K-Line
	1	7	-
	1	6	1
	1	5	2
	2	6	-
	2	5	1
	2	4	2
	-	8	-
	-	7	1
	-	6	2
	-	5	3(3)
	-	4	4(3)
トランシーバー(1)	FR、CAN FD、LINpiggy、IOpiggyによるアナログ／デジタルI/O機能 (1)
FR通信コントローラーの解析FR通信コントローラーのスタートアップ	Bosch E-Ray (FPGA) Bosch E-Ray (FPGA)
メモリを送信する	2MB
FlexRayクラスター（A+B）	2
PCインターフェイス	PCIe
トリガー（入出力）	1（FRpiggy 1082cap を使用した場合）
アナログ／デジタルI/O機能	I0piggy8642 デジタル：入出力8、出力6／アナログ：入出力4、出力2
コネクタ	D-SUB62(2) × 1
消費電力	7 W
オペレーティングシステム	Windows 10（64ビット）／Windows 11（64ビット）
動作温度範囲：保管時	-30～+50°C -40～+85°C
外形寸法（長さ×幅×奥行き）	181 × 127 × 22 mm

_{(1): すべてのトランシーバーの詳細なリストについては、トランシーバーの概要をご覧ください}
_{(2)：8 x D-SUB9（FlexRay、CAN FD、LIN）および 1 x D-SUB15（IO）を備えたブレークアウトボックスまたは9分岐Yケーブルをオプションとしてご用意しております}
_{(3): 最大2つのK-Lineチャネルが利用可能です}

製品の関連情報

VN7572 ユーザーマニュアル （PDF）
