VN8900は、CAN、CAN FD、LIN、FlexRay、J1708、およびK-Lineに対応し、さまざまなチャネル構成が可能なモジュラー型ネットワークインターフェイスです。
本製品の設計は、スタンドアロンモードを含め、リアルタイム性能や低遅延に対する高い要求を満たしつつ、複数のバスチャネルおよびI/Oへの並列アクセスを実現することに重点を置いています。
ハイライト
- スタンドアロン動作：内蔵のキーパッドにより、外部PCを必要としない自律的な動作が可能です。設定は、USBプラグ・アンド・プレイまたはEthernetインターフェイスを介して簡単に行うことができます。
- 統合リアルタイム処理：同期化されたインターフェイスと1 µsのタイムスタンプ精度を備えたオンボードリアルタイムコンピューターにより、並列アクセス時であっても、遅延を最小化し、決定論的なリアルタイム動作を保証します。
- モジュラー式チャネル構成：交換可能なトランシーバーにより、さまざまなバス特性に対応した幅広いチャネル組み合わせをサポートします。
- 優れたツール性能：CANoe、CANape、CANalyzer向けに最適化されており、CAN、CAN FD、FlexRay、LIN、J1708、K-Lineにアクセス可能です。
- リアルタイムバイパスおよびラピッドプロトタイピング：CANapeと組み合わせて、リアルタイムバイパスおよびラピッドプロトタイピングのユースケースに対応しています。
バリアント
基本ユニットとプラグインモジュール
VN8900システムは、ベースユニットとプラグインモジュールで構成されています。
ベースユニット
- VN8911：Intel ATOMプロセッサーを内蔵したベースユニット。
- VN8917： 第11世代 Intel XEON プロセッサーを内蔵した高性能 ベースユニットです。
ベースユニットには、拡張リアルタイム (ERT) が搭載されており、CANoe および CANape のレイテンシと決定性を向上させ、リアルタイム条件下で事前定義済み機能を実行します。
さらに、ベースユニットには内蔵の大容量ストレージが搭載されています。VN8911 には 60 GB の CFast、VN8917 には 80 GB の SSD が搭載されています。
プラグインモジュール
- VN8970／VN8972：アナログおよびデジタルI/Oの拡張機能を備えた FlexRay/CAN / CAN FD/LIN/J1708/K-Lineモ ジュールです。

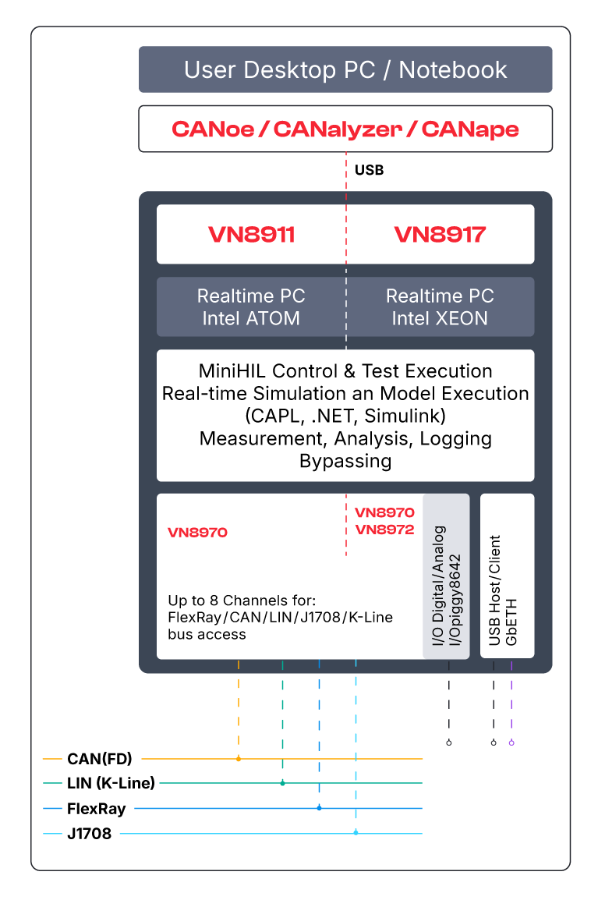

システムの概要
主な適用分野
VN8911
- 電圧低下や極端な温度環境を含む、複数のバスチャネルやI/Oへのアクセスを必要とする、モバイル、据え置き型、およびスタンドアロン型のアプリケーション向けに設計されています。
VN8917
- 大規模なCANoe構成やMATLABシミュレーションを行うテストベンチ、大規模な実験室試験環境など、高性能な据え置き型およびスタンドアロン型アプリケーション向けに設計されています。
Ethernet
- VN8900を他のVector Ethernetインターフェイスと組み合わせて使用する場合、ユースケースマトリックスが適切なアプリケーションシナリオに関する指針を提供します。
テクニカルデータ
| 基本単位 | VN8911 | VN8917 |
| CPU | Intel ATOM E3845 クアッドコア | Intel XEON W-11555MRE ヘキサコア |
| 対応プラグインモジュール | VN8970 | VN8970/VN8972 |
| Ethernetポート | 2 x GbETH | 2 x 2.5 GbETH |
| USBホストインターフェイス | USB 2.0 × 1、USB 3.0（Superspeed）× 1 | USB 3.0 × 3 （スーパースピード） |
| USBクライアントインターフェイス | USB 3.0（スーパースピード）×1 | USB 3.0（スーパースピード）×1（ネジ固定式） |
| ハードウェア同期。 | 1x | 1x |
| ソリッドステートドライブ（SSD） | 60 GB (CFast) | 80 GB (SSD) |
| SDカードスロット | 背面からの直接アクセス | 背面からの直接アクセス |
| 電源オン・オフ（例：クランプ15） | はい | はい |
| キーパッドおよびLED | 背面 | 前面 |
| 入力電圧 | 6～36 V | 10～36 V |
| 温度範囲 | -40～+60 °C | 0～+50 °C |
| 冷却方式 | 受動冷却 | アクティブファン |
「拡張リアルタイム（ERT）」コンポーネント
| はい | はい |
| ドライバライブラリ | USBまたはEthernet経由のFlexRay/CAN/LIN用XL Driver Library | USBまたはEthernet経由のFlexRay/CAN/LIN用XL Driver Library |
| オペレーティングシステム（ホストPC） | Windows 10（64ビット）／Windows 11（64ビット） | Windows 10（64ビット）／Windows 11（64ビット） |
製品の関連情報
| VN8900 ユーザーマニュアル （PDF） |
