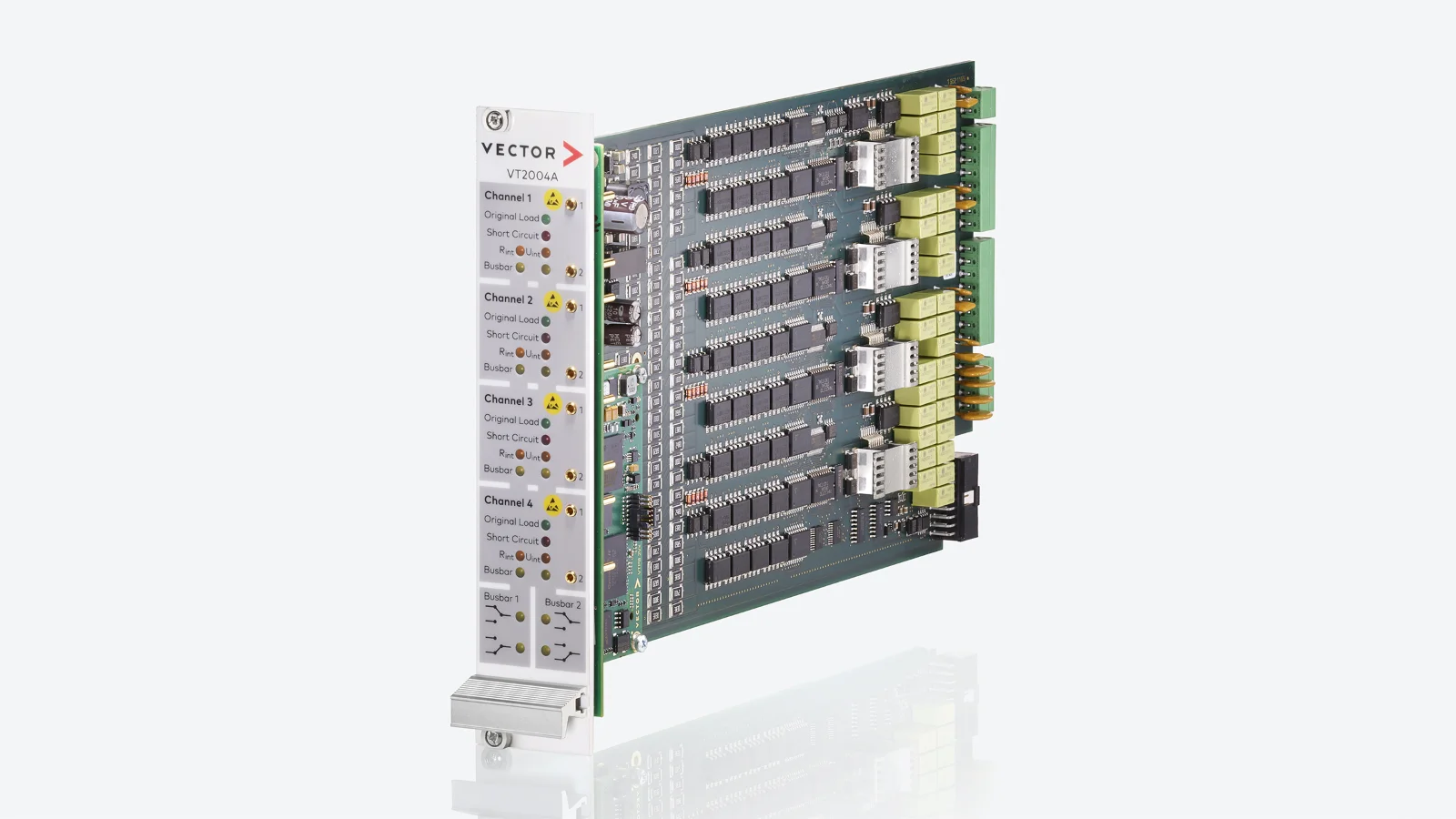

VT2004A | VT2004A FPGA
刺激モジュール
VT2004Aは、温度プローブやスイッチなどの車両用センサーが接続されたECUの入力信号を、最大4系統まで管理します。
また、このモジュールには、ユーザーがプログラム可能なFPGAを搭載したバリアント（VT2004A FPGA）もご用意しております。
主な特徴
各チャンネルの機能
- 元のセンサーやバスバーへのさまざまな信号経路は、リレーを介して切り替えられます。リレーは、例えば、バスバーを介してグランドまたはバッテリー電圧への短絡を生成したり、元のセンサーへの配線を遮断したり（断線シミュレーション）するために使用されます。
- 入力線間短絡用リレー
- 電圧刺激
- センサーシミュレーション用のデケードレジスタ
- ECUへの入力信号としてのPWM信号の生成
- センサーとしてのポテンショメータのシミュレーション（チャンネル1）
さらに、リレーを介して2本のバスバーの2ライン接続を反転させることも可能です（モジュールの全チャンネルで一括して設定されます）。
テクニカルデータ
| VT2004A | ||
| 入力電圧 | -40 V ～ +40 V | |
| 入力電流 | 最大 800 mA | |
| 電圧刺激 | ||
| 出力電圧範囲 | 0 ～ 40 V | |
| 精度（25 °C時） | ±（0.05 % + 15 mV） | |
| D/Aコンバーター（各チャンネル） | 14 Bit | |
| スルーレート（抵抗性負荷、20 mA） | 定格 20 V/µs | |
| 出力電流 | 最大 150 mA | |
| 生成されるPWM信号の周波数 | 20 MHz … 25 kHz | |
| デケードレジスタ | ||
| 抵抗値（チャンネル1～3） | 10 Ω … 10 kΩ、± (1 % + 2 Ω) 100 Ω … 25 kΩ、± (2 % + 2 Ω) 25 kΩ … 150 kΩ、± (10 % + 2 Ω) | |
| 抵抗、チャンネル 4 | 1 Ω … 100 Ω、± (1 % + 2 Ω) 1 Ω … 250 kΩ、± (2 % + 2 Ω) | |
| 許容電流 | 最大 200 mA | |
| 許容負荷 | 最大 3.5 W | |
| 2つの抵抗間の切替時間 | 最大 500 µs | |
| ポテンショメータのシミュレーション（チャンネル1のみ） | ||
| 入力ポテンショメータの基準電圧 | 0 … 40 V | |
| 入力インピーダンス | 定格 4 kΩ | |
| 基本データ | ||
| 供給電圧（バックプレーン経由） | 12 V ±10 % | |
| 消費電力（すべてのリレーがオフの状態） | 定格 3.5 W | |
| 消費電力（10個のリレーが動作中） | 定格 5 W | |
| 温度範囲 | 0 ～ 55 °C | |
| 外形寸法（長さ × 幅 × 高さ） | 300 × 173 × 36 mm | |
| 重量 | 約400 g | |
| メンテナンス | ||
| 推奨校正周期 | 12ヶ月ごと | |
| 認定校正（事前校正／再校正）が準拠する標準規格 | ISO/IEC 17025:2017に準拠した認定校正（事前・再校正） | |
