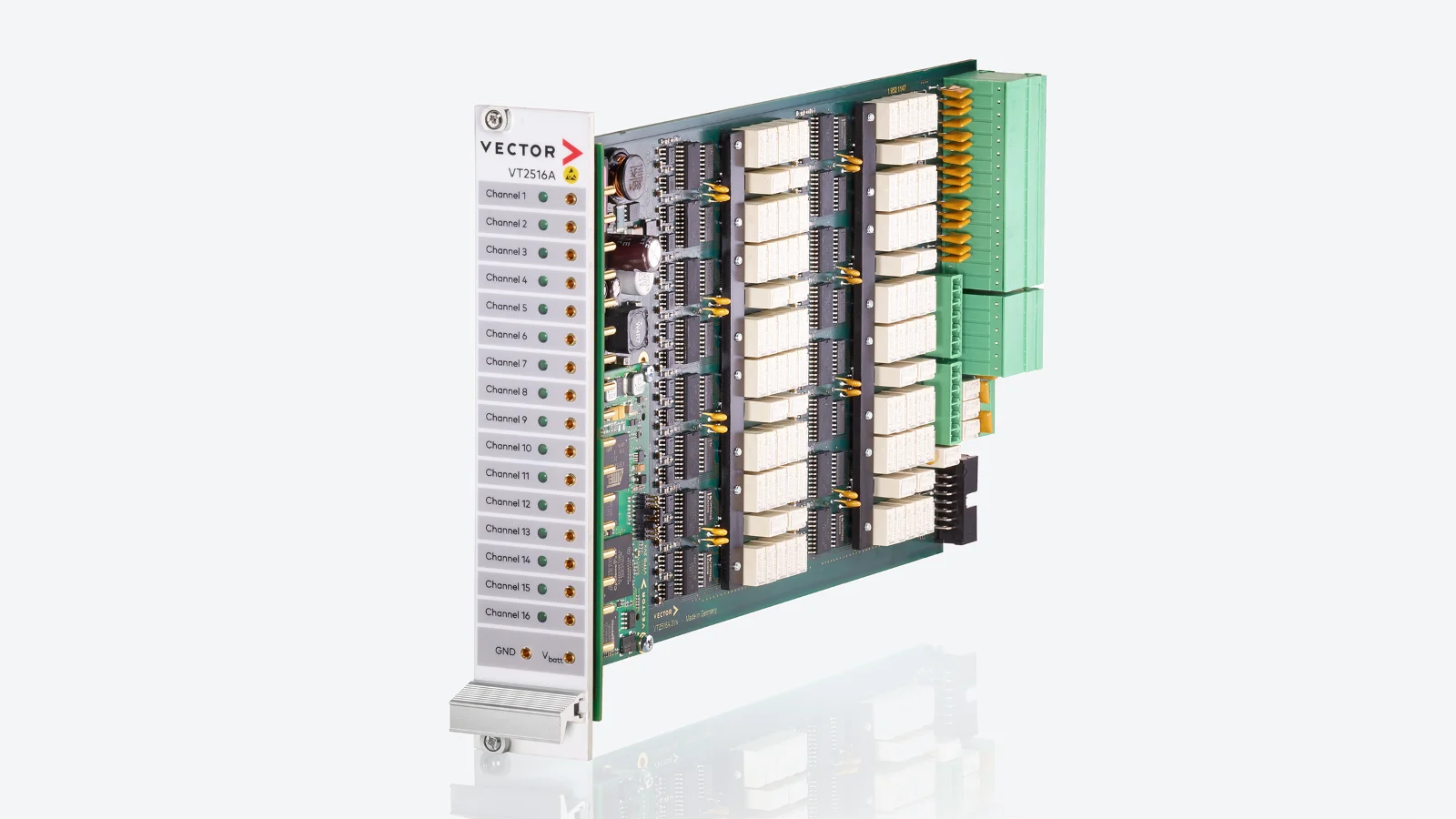

VT2516A | VT2516A FPGA
デジタルモジュール
VT2516Aモジュールは、ECUの主にデジタル使用のI/O（つまり、2つの状態を持つシグナル）に最大16個まで接続されます。実際の車両では、例えば、コーディングコネクタ、スイッチ、または信号ランプなどがこれらのピンに接続される場合があります。
また、このモジュールには、ユーザーがプログラム可能なFPGAを搭載したバリアント（VT2516A FPGA）もご用意しております。
主な特徴
各チャンネルの機能
- 元のセンサーまたは元のアクチュエータへのさまざまな信号経路は、リレーを介して切り替えられ、バスバーに接続されています。リレーは、例えば、ラインを切断する（断線シミュレーション）ために使用されることがあります。
- 入力線間短絡用リレー（グランドまたはバッテリー電圧）
- 外部負荷を接続するリレー、プルアップまたはプルダウンレジスタ用リレー
- 設定可能な電圧閾値によるデジタル入力値のサンプリング
- PWM信号のパラメータ（周波数およびデューティサイクル）の決定
- 瞬時値および平均値の算出を伴う電圧測定
- ハイレベルおよびローレベルを調整可能なデジタル出力
- モジュールにロードされたビットストリームの自律的な出力
- PWM信号の生成
テクニカルデータ
| VT2516A | ||
| 入力電圧 | -40 V ～ +40 V | |
| 入力電流（リレー経由） | 最大 800 mA | |
| デジタルシグナルの入力 | ||
| しきい値 | 0 … 25 V | |
| ヒステリシス | 約 1 V | |
| サンプリング間隔 | 50 µs | |
| PWM周波数（PWM測定時） | 20 MHz … 200 kHz | |
| 電圧測定 | ||
| 精度（25 °C時） | ±（0.5 % + 150 mV） | |
| A/Dコンバーター（各チャンネル） | 12 Bit／1 kサンプル/秒 | |
| デジタルシグナルの出力 | ||
| ハイレベル、ローレベル | 0 … 25 V | |
| 精度（25 °C時） | ±（0.5 % + 200 mV） | |
| スルーレート（抵抗負荷、10 mA） | 定格 20 V/µs | |
| 出力電流 | 最大 30 mA | |
| ビットストリームの長さ | 2 ～ 4,096 Bit | |
| インターバルの出力 | 2 µs … 65 ms | |
| 生成されるPWM信号の周波数 | 20 MHz … 25 kHz | |
| 基本データ | ||
| 供給電圧（バックプレーン経由） | 12 V ±10 % | |
| 消費電力（すべてのリレーがオフの状態） | 定格 8 W | |
| 消費電力（32個のリレーがアクティブ化されている） | 定格 13 W | |
| 温度範囲 | 0 ～ 55 °C | |
| 外形寸法（長さ × 幅 × 高さ） | 300 × 173 × 36 mm | |
| 重量 | 約540 g | |
| メンテナンス | ||
| 推奨校正周期 | 12ヶ月ごと | |
| 認定校正（事前校正／再校正）が準拠する標準規格 | ISO/IEC 17025:2017に準拠した認定校正（事前・再校正） | |
