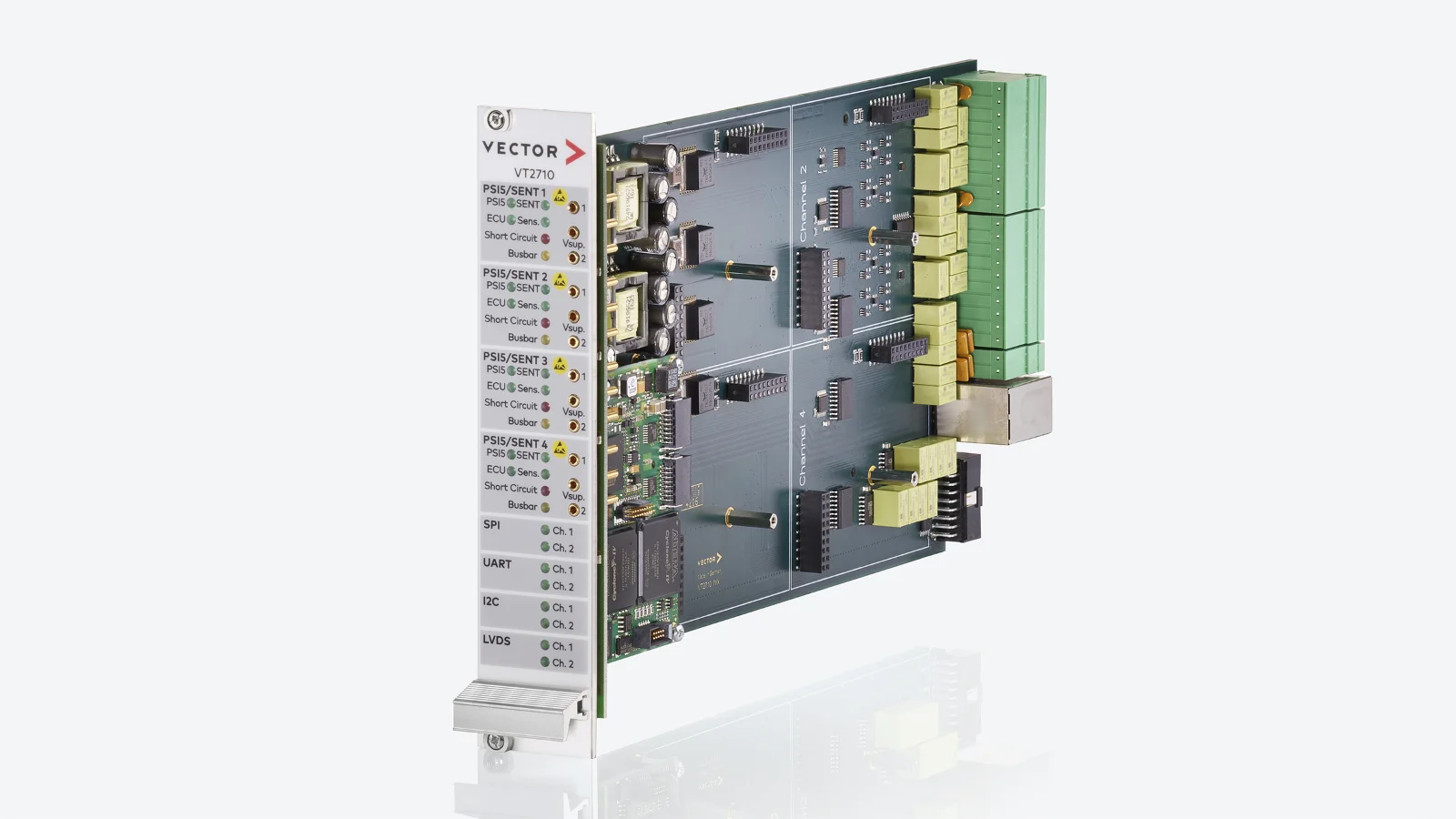

VT2710 および PSI5SENTpiggyA
シリアルインターフェイスモジュール
VT2710モジュールは、ECUと1つまたは複数のデジタルセンサー間のシリアル通信のテストを可能にします。ECUまたはセンサーのいずれかをシミュレートすることができます。また、実際のECUと実際のセンサー間の通信のトレースも可能です。このモジュールは、以下の2つのシリアルインターフェイスに対応しています:
– 自動車用センサーインターフェイスであるPSI5およびSENT
– および、SPI、I2C、UART、RS232、RS422、RS485、LVDSなどの汎用デジタルインターフェイス。
自動車用センサーインターフェースを動作させるには、CANoeオプション「Sensor」に加え、チャネルごとに1つのPSI5SENTpiggyAが別途必要となります。VT2710は、モジュールあたり最大4つの自動車用センサーチャネルに対応しています。
主な特徴:VT2710
汎用デジタルインターフェイス用の関数
- それぞれ8本のI/Oピンを備えた2つのデジタルインターフェイス
- インターフェイスごとに、内部生成または外部供給のデジタル電圧
- 各I/Oピンは入力または出力として使用可能です
- 2つのチャネルで、SPIマスターまたは最大5つの個別にコントロール可能なSPIスレーブのシミュレーションが可能
- UARTまたはRS232を各2チャネルずつ(CANoe 10.0 SP以降で対応)。UARTの場合、電圧レベルを調整可能です
- 半二重通信用の RS485/RS422 チャンネル 2 つ。120 Ωの終端抵抗の切り替えが可能(CANoe 10.0 SP 以降で対応)
- 2つのチャネルにおいて、標準、高速、または超高速モードでのI2Cマスターまたはスレーブシミュレーション。クロック(SCL)およびデータ(SDA)ライン用のプルアップレジスタを切り替え可能です(CANoe 11より対応)
- より長距離でのセンサー通信(例:空間的に離れたアクティブプローブの操作)に対応する2つのLVDSチャネル。モジュールから追加の電源が供給されます(CANoe 10.0 SP以降で対応)
テクニカルデータ
| VT2710 | ||
| デジタル電圧(CANoe 10.0 SP以降に対応) | ||
| 電圧範囲(入出力) | 0 V ~ 6 V | |
| 最大出力電流 | 200 mA | |
| SPI / UART インターフェイス(CANoe 10.0 SP 以降で対応) | ||
| 出力電圧範囲 | 0 V ~ 6 V | |
| 最大データ転送速度 | 10 Mbps(マスターシミュレーション)/6 Mbps(スレーブシミュレーション) | |
| RS232インターフェイス(CANoe 10.0 SP以降で対応) | ||
| 入力電圧範囲 | -30 V ~ +30 V | |
| 出力電圧範囲 | 定格 ±9 V | |
| 最大データ転送速度 | 230 kbps | |
| RS485/RS422 インターフェイス(CANoe 10.0 SP 以降で対応) | ||
| コモンモード入力電圧範囲 | -7 V ~ +12 V | |
| コモンモード出力電圧 | 最大 3 V | |
| 最大データ転送速度 | 10 Mbps | |
| I2Cインターフェイス(CANoe 11.0以降で対応) | ||
| 電圧レベル | 0 V ~ 6 V | |
| 最大データ転送速度 | 3.4 Mbps | |
| プルアップレジスタ | 4.7 kΩ | |
| LVDS インターフェイス(CANoe 10.0 SP 以降で対応) | ||
| 供給電圧 VDD | 0 V … 15 V | |
| 最大出力電流 | 500 mA | |
| 最大データ転送速度 | 10 Mbps | |
| 基本データ | ||
| 供給電圧(バックプレーン経由) | 12 V ±10 % | |
| 12V時の消費電力 | 10.5 W(PSI5SENTpiggiesを4台すべて搭載した場合) | |
| 動作温度範囲 | 0 ~ 55 °C | |
| 外形寸法(奥行 × 幅 × 高さ) | 300 × 173 × 36 mm | |
| 重量(VT2710) | 約510 g | |
主な特徴:PSI5SENTpiggyA
車載用センサーインターフェイス「PSI5」および「SENT」向けの機能
- センサーの供給電圧の可変生成
- スロープ、振幅、持続時間が可変な同期パルス(PSI5)を生成および検出
- 信号の生成(電圧変調または電流変調)
- データレートの可変
- 非同期または同期の並列動作(PSI5)
- 各チャンネルごとに可変レジスタとコンデンサを直列接続し、さまざまなバス負荷をシミュレートします(PSI5)
- SPC(Short PWM Code)プロトコルに対応(SENT)
- センサーと電源ライン間のショート用リレー
- GNDまたはバッテリー電圧へのショート、および2つの独立したバスバー上のチャンネル間のショート用リレー
- チャンネルごとに1つのPSI5SENTpiggyAで構成されています
テクニカルデータ
| PSI5SENTpiggyA | ||
| PSI5 | ||
| 同期パルス電圧 | 0 V … 24 V | |
| 同期パルスの立ち上がり勾配(調整可能) | 0.32 V/µs ~ 15 V/µs | |
| ECUシミュレーション時の最大電流 | 200 mA | |
| センサーシミュレーション時の基本電流ILow | 0 mA … 150 mA | |
| センサーシミュレーション時の変調電流IHigh | 0 mA … 50 mA | |
| 容量性バス負荷(調整可能) | 0 nF … 127 nF(ステップ幅 1 nF) | |
| 抵抗性バス負荷(調整可能) | 0 Ω … 15,5 Ω(ステップ幅 0,5 Ω) | |
| 最大データ転送速度 | 200 kbit/s | |
| SENT | ||
| 電圧範囲 | 0 V … 6 V | |
| ECUシミュレーション時の最大電流 | 50 mA | |
| センサーシミュレーション時のクロックティック長 | 1.4 µs … 200 µs | |
| 基本データ | ||
| 重量(PSI5SENTpiggyA) | 約 70 g | |
