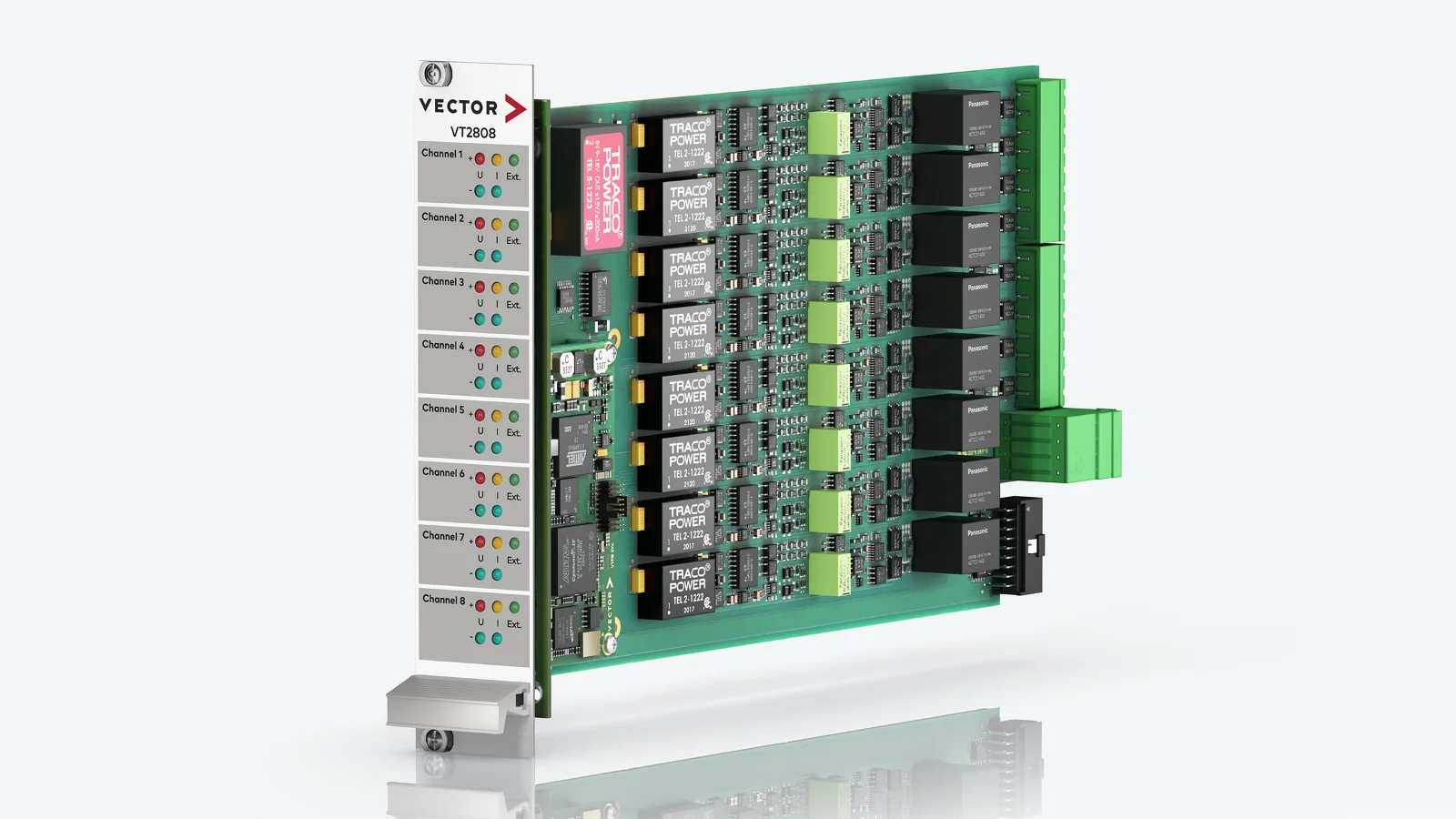

VT2808 | VT2808 FPGA
電流測定モジュール
モジュールVT2808は、電圧および電流測定用のアナログ信号入力端子を8系統備えています。これらは、ECUの出力端子または負荷経路に直接接続することができます。
また、このモジュールには、ユーザーがプログラム可能なFPGAを搭載したバリアント（VT2808 FPGA）もご用意しております。
主な特徴
各チャンネルの機能
- 3つの測定レンジを備えた電流測定（自動レンジスイッチ）
- 電圧の同時測定
- 外部基準またはグランドを基準とした測定（切り替え可能）
- あるいは、外部レジスタを用いた電流測定
- A/Dコンバーターの生測定値から瞬時値、最大値、最小値を算出します。CANoe内からこれらの値にアクセスできます
テクニカルデータ
| VT2808 | |||
| 電圧測定 | |||
| 入力電圧 | -60 V ～ +60 V | ||
| 精度（25 °C時） | ±（0 % + 50 mV） | ||
| A/Dコンバーター（各チャンネル） | 16 Bit／250 kサンプル/秒 | ||
| 電流測定 | |||
| 測定範囲 | 50 mA以下、1 A以下、16 A以下（自動スイッチ） | ||
| 精度（25 °C時） | |||
| – 測定範囲：50 mA以下 | ± (0% + 0.1 mA) | ||
| – 測定範囲：1 A以下 | ± (0% + 10 mA) | ||
| – 測定範囲：16 A以下 | ± (0% + 100 mA) | ||
| A/Dコンバーター（各チャンネル） | 16 Bit／250 kサンプル/秒 | ||
| 基本データ | |||
| 供給電圧（バックプレーン経由） | 12 V ±10% | ||
| 消費電力 | 定格 6.1 W | ||
| 動作温度範囲 | 0 ～ 55 °C | ||
| 外形寸法（長さ × 幅 × 高さ） | 300 × 173 × 36 mm | ||
| 重量 | 約432 g | ||
| メンテナンス | |||
| 推奨校正周期 | 12ヶ月ごと | ||
| 認定校正（事前校正／再校正）が準拠する標準規格 | ISO/IEC 17025:2017に準拠した認定校正（事前／再校正） | ||
