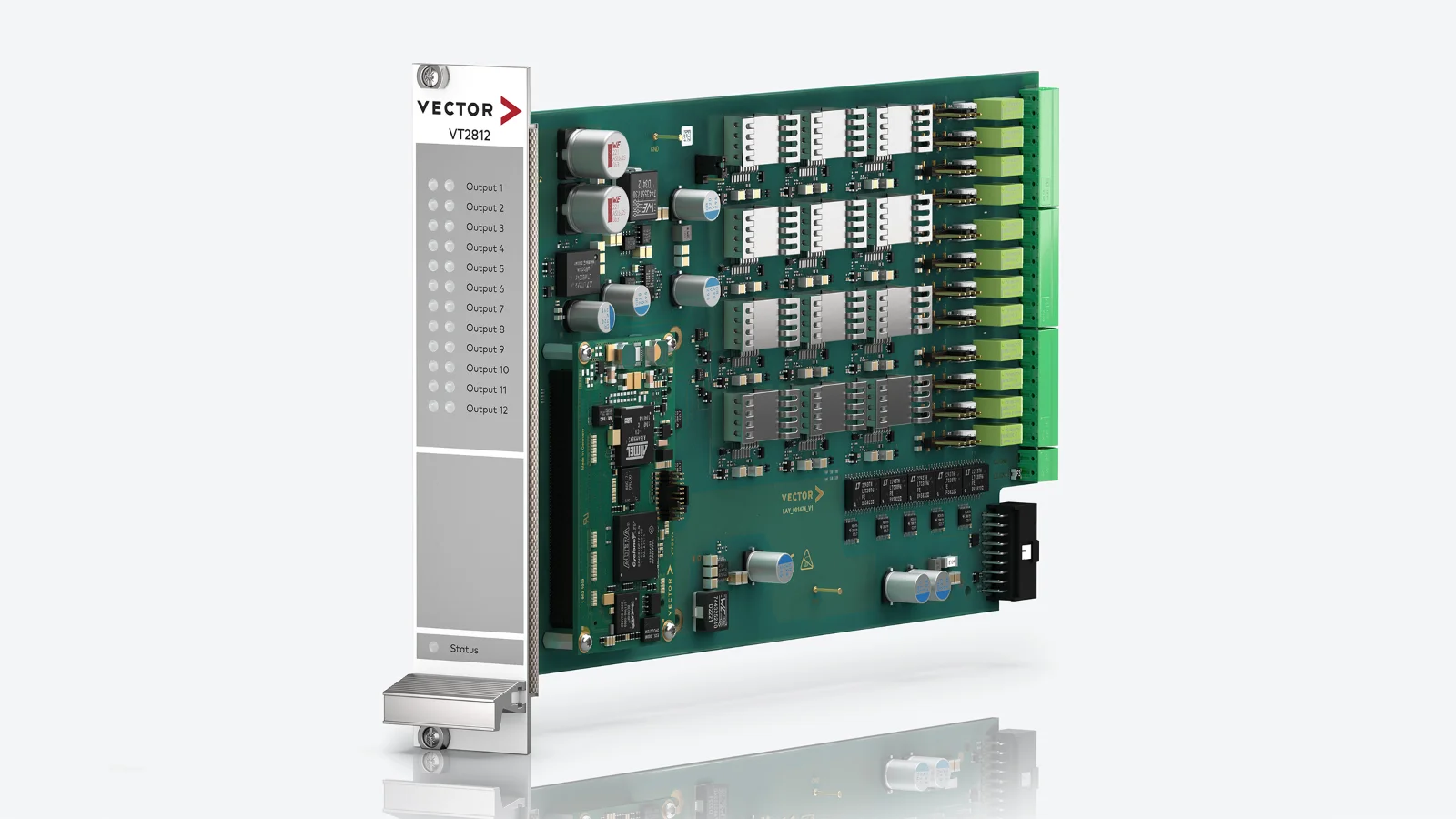

VT2812
アナログ出力モジュール
VT2812モジュールは、アナログ電圧信号用の12の出力を備えています。これらは、制御ユニットの入力に直接接続することができます。
ただし、このモジュールは、テストベンチでのコントロールや外部コンポーネントへのコントロールに必要なシグナルなど、その他のシグナルを生成するためにも使用できます。
主な特徴
各出力チャンネルごとの機能
- 1つの出力範囲を持つ電圧出力
- 差動出力またはシングルエンド出力（切り替え可能）
テクニカルデータ
| VT2812 | |||
| 電圧出力 | |||
| 出力電圧 | -10 V ～ 28 V | ||
| 出力電流 | 最大 200 mA | ||
| 精度（25 °C時） | |||
| – 出力範囲 -10 V … 28 V | ± 10 mV | ||
| スルーレート（抵抗負荷、20 mA） | 定格 10 V/µs | ||
| D/Aコンバーター（各チャンネル） | 16 Bit | ||
| 基本データ | |||
| 供給電圧（バックプレーン経由） | 12 V ±10% | ||
| 消費電力 | 定格 4.9 W | ||
| 動作温度範囲 | 0 ～ 55 °C | ||
| 外形寸法（長さ × 幅 × 高さ） | 300 × 173 × 36 mm | ||
| 重量 | 約 490 g | ||
| メンテナンス | |||
| 推奨校正周期 | 12ヶ月ごと | ||
| 認定校正（事前校正／再校正）が準拠する標準規格 | ISO/IEC 17025:2017 | ||
