VT2816A | VT2816A FPGA
汎用アナログI/Oモジュール

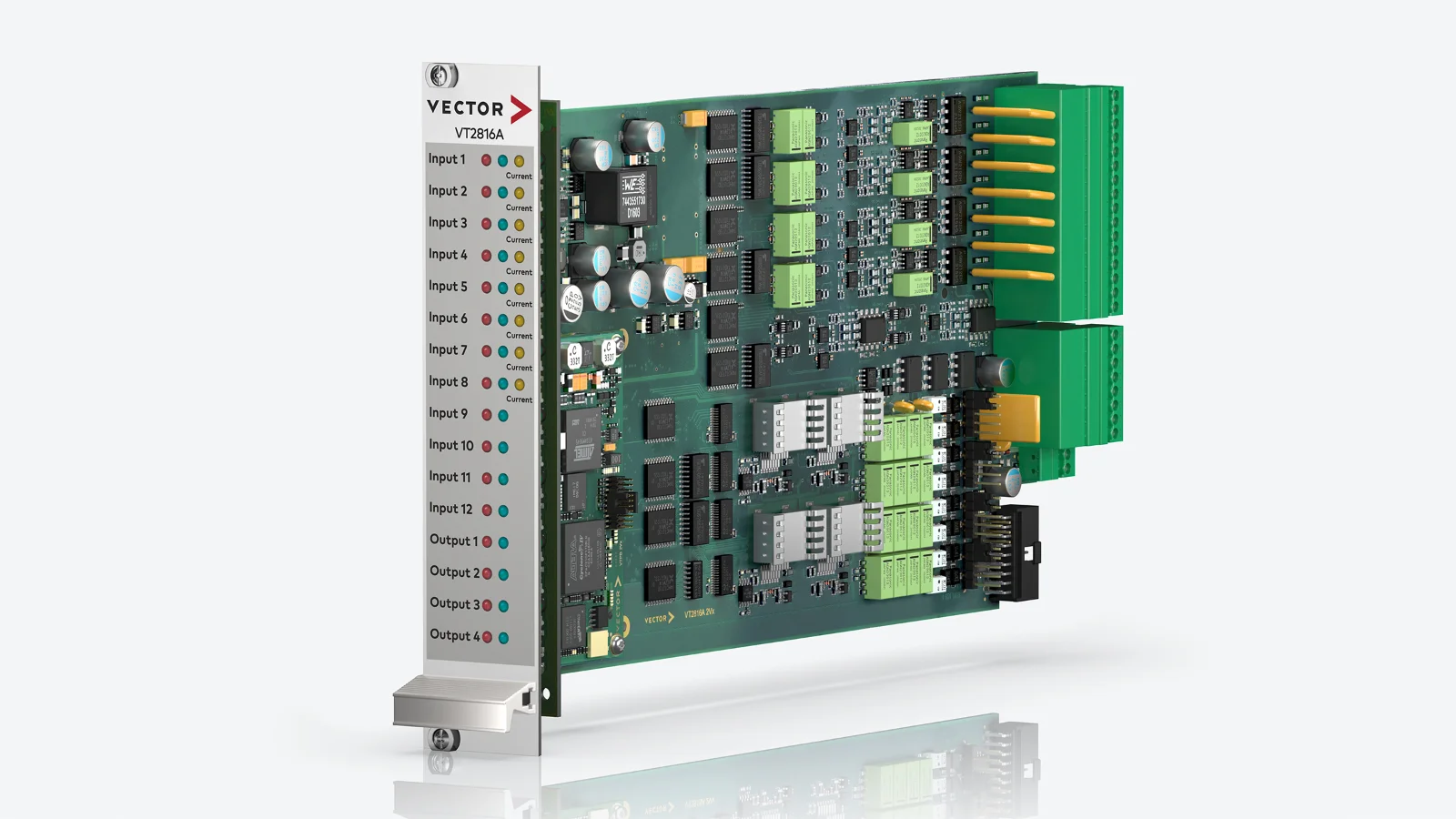

モジュールVT2816Aは、アナログ信号用の入力12系統と出力4系統を備えています。これらはECUの入力または出力に直接接続することができます。また、このモジュールを使用して、テストベンチの追加部品をコントロールするなど、その他のデジタル信号の測定やコントロールを行うことも可能です。
このモジュールには、ユーザーがプログラム可能なFPGAを搭載したバリアント（VT2816A FPGA）もご用意しております。
主な特徴
各チャンネルの機能
- 2つの測定レンジによる電圧測定
- 差動入力またはシングルエンド入力（切り替え可能）
- 内蔵シャントによる交流測定（8チャンネル）
- A/Dコンバーターの生測定値から瞬時値、平均値、実効値を算出します。CANoe内でこれらの値にアクセス可能です
各出力チャネルの機能
- 2つの切り替え可能な出力範囲を備えた電圧出力
- 差動出力またはシングルエンド出力（切り替え可能）
- モジュールに読み込まれた電圧波形の自律的な出力
テクニカルデータ
| VT2816A | ||
| 電圧測定 | ||
| 入力電圧（2つの測定範囲） | -10 V … +10 V または -60 V … +60 V | |
| 入力抵抗 | 最小 1 MΩ | |
| 精度（25 °C時） | ||
| – 測定範囲 ±10 V | ± 10 mV | |
| – 測定範囲 ±60 V | ± 50 mV | |
| – A/Dコンバーター（各チャンネル） | 16 Bit／250 kサンプル/秒 | |
| 電流測定 | ||
| 測定範囲 | -4.5 A ～ +4.5 A | |
| コモンモード電圧 | -60 V ～ +60 V | |
| 精度（25 °C時） | ± 50 mA | |
| A/Dコンバーター（各チャンネル） | 16 Bit／250 kサンプル/秒 | |
| 電圧出力 | ||
| 出力電圧（2つの出力レンジ） | -10 V … +10 V または 0 V … 28 V | |
| 出力電流 | 最大 200 mA | |
| 精度（25 °C時） | ||
| – 出力範囲 ±10 V | ± 10 mV | |
| – 出力範囲 0 … 28 V | ± 10 mV | |
| スルーレート（抵抗負荷、20 mA） | 定格 15 V/µs | |
| D/Aコンバーター（各チャンネル） | 16 Bit | |
| 基本データ | ||
| 供給電圧（バックプレーン経由） | 12 V ±10% | |
| 消費電力 | 定格 4.9 W | |
| 動作温度範囲 | 0 ～ 55 °C | |
| 外形寸法（長さ × 幅 × 高さ） | 300 × 173 × 36 mm | |
| 重量 | 約490 g | |
| メンテナンス | ||
| 推奨校正周期 | 12ヶ月ごと | |
| 認定校正（事前校正／再校正）が準拠する標準規格 | ISO/IEC 17025:2017 | |
