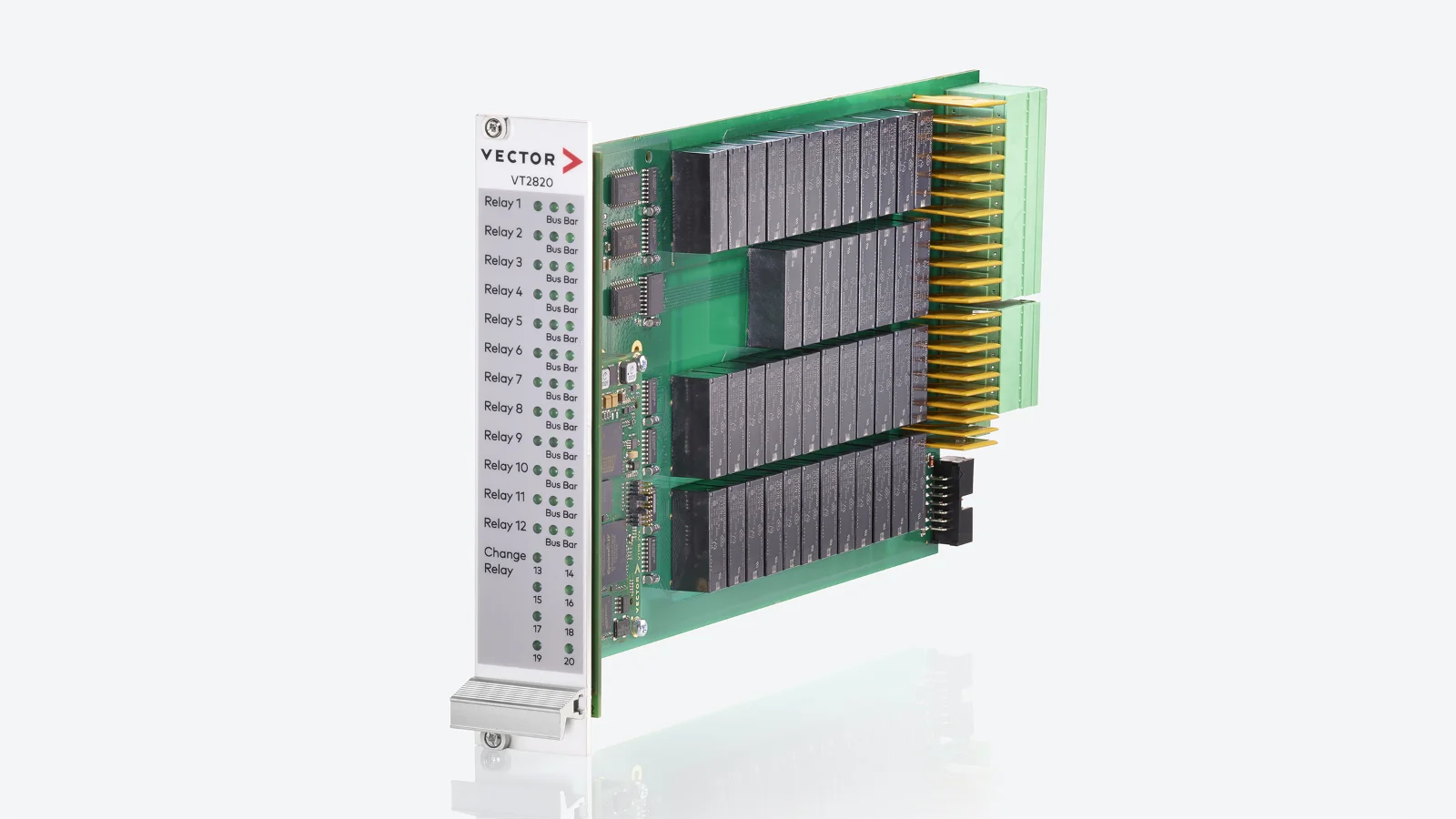

VT2820
汎用リレーモジュール
モジュールVT2820は、20チャンネルの汎用リレーを提供します。これらは、例えば、試験システム内のさまざまな信号経路を切り替えたり、スイッチマトリックスを実現したり、短絡などのエラーを生成したりするために使用できます。
主な特徴
機能
- 12のリレーチャンネル（単極閉路器付き）と、内部バスバー（例：Vbattやグランドなど）への追加リレー2個
- 切り替え接点を備えたリレー8個
- リセット可能なヒューズ（ポリヒューズ）による過電流保護
テクニカルデータ
| VT2820 | ||
| スイッチング電圧 | -60 V … +60 V | |
| 連続電流（リレー閉時） | 6 A | |
| スイッチング電流 | ||
| – 電圧が ±24 V 以下の場合 | 6 A | |
| – 電圧が ±40 V 以下の場合 | 2 A | |
| – 電圧が ±60 V 以下の場合 | 0.5 A | |
| 接触抵抗 | 最大 100 mΩ | |
| 信号伝送能力（方形波） | 1 MHz | |
| 機械的耐久性 | 20 ×10⁶サイクル | |
| 電気的耐久性 | 50 ×10³サイクル | |
| 基本データ | ||
| 供給電圧（バックプレーン経由） | 12 V ±10 % | |
| 消費電力（すべてのリレーがオフの状態） | 定格 1.4 W | |
| 消費電力（30個のリレーアクティブ化時） | 定格 8.7 W | |
| 温度範囲 | 0 ～ 55 °C | |
| 外形寸法（長さ×幅×高さ） | 300 × 173 × 36 mm | |
| 重量 | 約760 g | |
