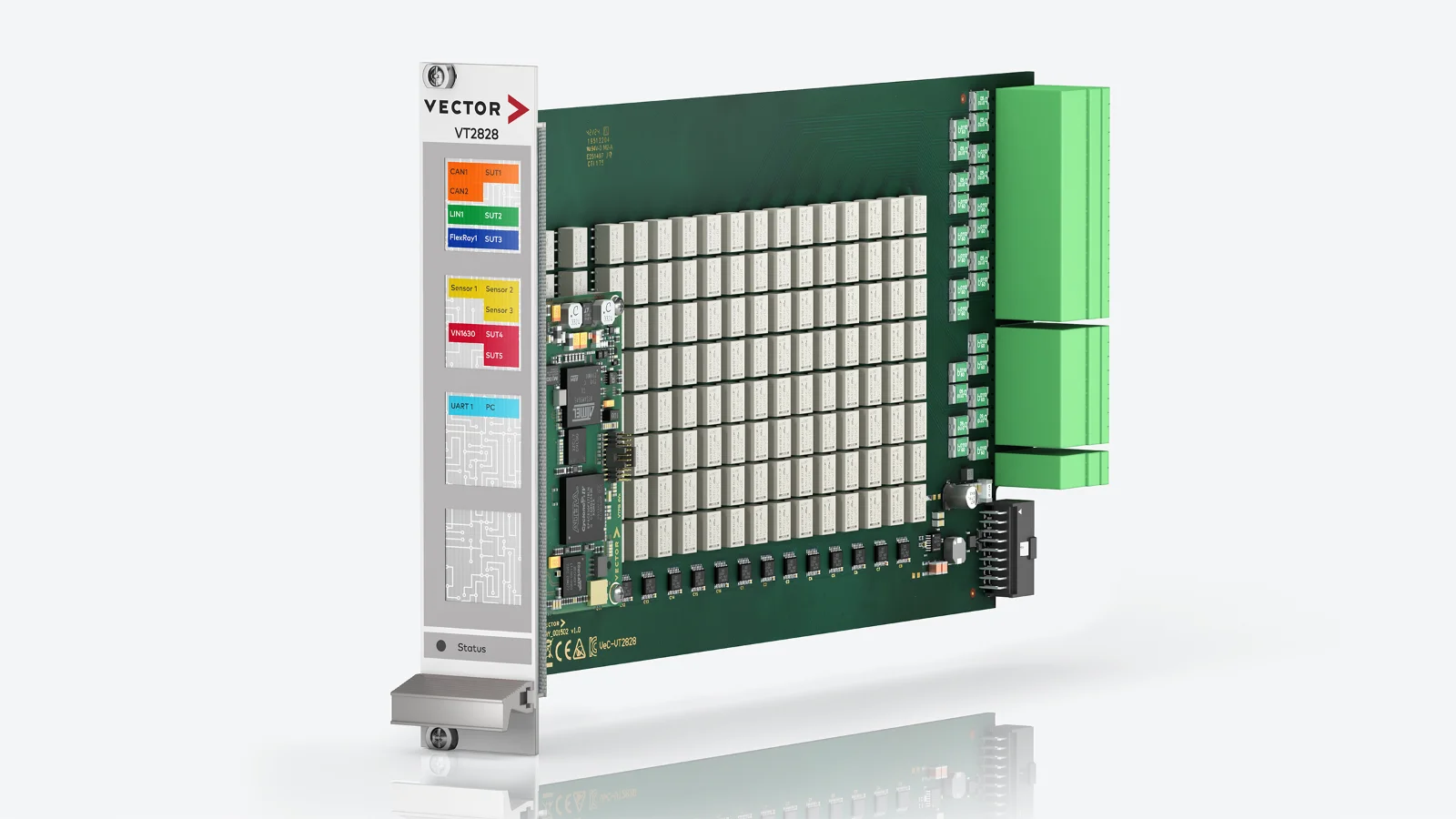

VT2828
信号切替マトリックスモジュール
VT2828シグナルスイッチングマトリックスは、16列×8行のマトリックス内でシグナルを自由に相互接続することを可能にします。
最大10 Mbaudのボーレートまでの信号を、このマトリックスを介してルーティングし、相互接続することができます。各信号経路はインピーダンスマッチングが施され、差動方式で設計されています。対応する信号には、例えばCAN / CAN FD、FleyRay、10BASE-T1Sなどがあります。
主な特徴
機能
- 差動およびインピーダンスを考慮したケーブル配線
- ケーブルペアの同時スイッチング
- 自己復帰型ヒューズ（ポリヒューズ）による過電流保護
- フロントパネルのディスプレイによる、アクティブなスイッチングノードの表示
テクニカルデータ
| VT2828 | ||
| 切り替え可能な電圧 | -60 V … +60 V | |
| 経路あたりの電流 | 1 A（最大30 W） | |
| 接触抵抗 | 最大 100 mΩ | |
| 信号伝送能力（方形波） | 最大 10 MBaud | |
| 切替時間 | 最大 5 ms | |
| 基本データ | ||
| 供給電圧（バックプレーン経由） | 12 V ±10% | |
| 消費電力（23ノード稼働時） | 定格 6.2 W | |
| 動作温度範囲 | 0 ～ 55 °C | |
| 外形寸法（長さ × 幅 × 高さ） | 300 × 173 × 36 mm | |
| 重量 | 約418 g | |
