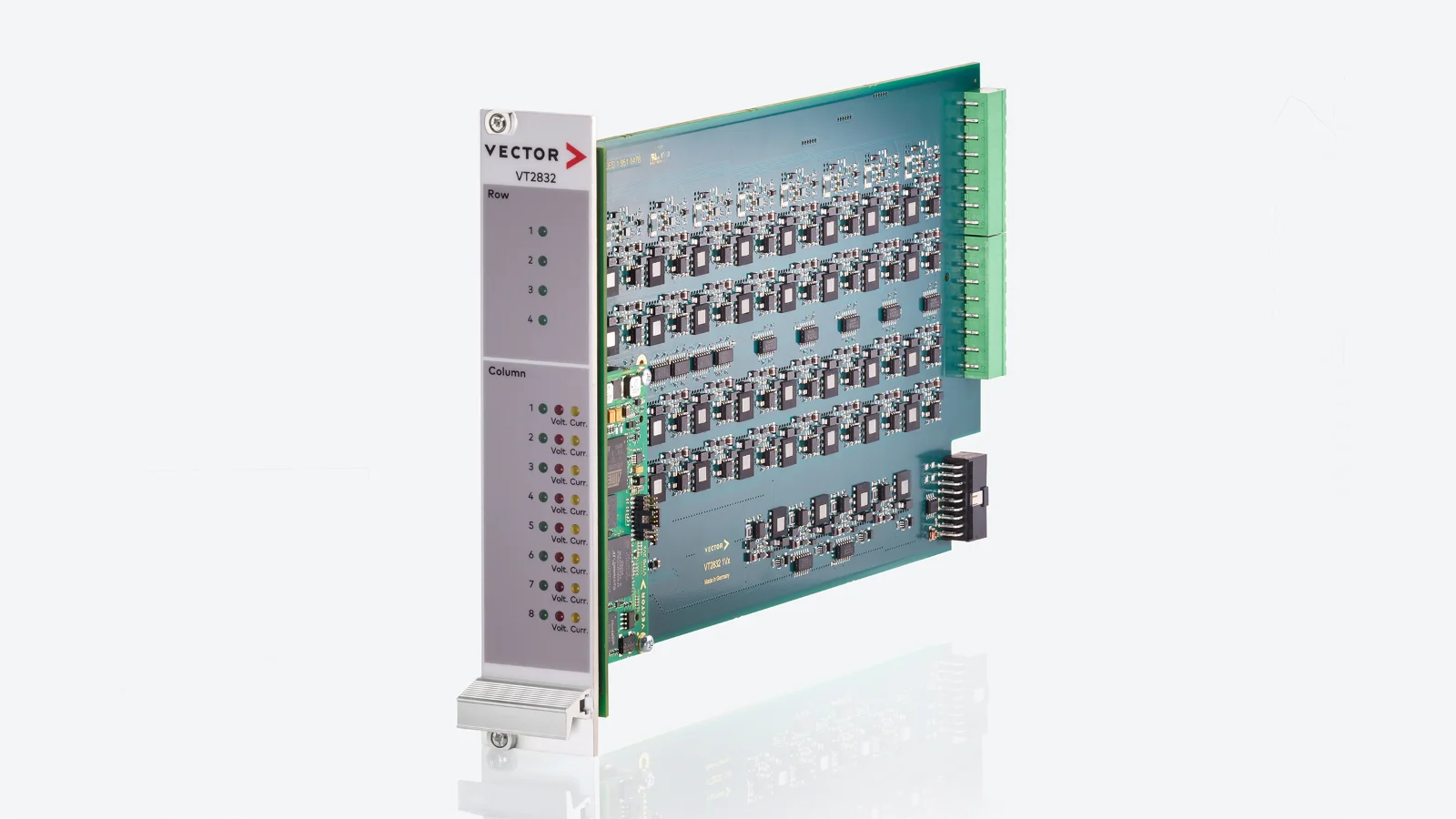

VT2832
スイッチマトリックスモジュール
スイッチマトリックスモジュール VT2832 は、8 列 4 行のマトリックス内で電流を任意に切り替えることができます。これは、例えば、異なるチャンネルを 1 つずつ測定デバイスに接続するために使用できます。
さらに4つのチャンネルを直接切り替えることが可能であり、これにより合計8つのチャンネルを個別に切り替えることができます。半導体スイッチ素子のみを使用しているため、スイッチングサイクルの回数は実質的に無制限です。
主な特徴
各列の関数
- 8つの列それぞれについて、総電流およびAGNDに対する電圧を測定することができます。
- 個々のマトリクスノードを個別にスイッチすることに加え、各列をPWMモードまたはエンコードされたビットストリームによってスイッチすることができます。
- この機能により、例えば、周期的なスイッチング動作や接点のバウンス現象のシミュレーションを生成することができます。
テクニカルデータ
| VT2832 | ||
| 切り替え可能な電圧 | -60 V ～ +60 V | |
| パスあたりの電流 | 16 A（最大10 msの間は25 Aまで） | |
| 接点抵抗 | 最大 20 mΩ | |
| 信号伝送能力（方形波） | 最大 50 kHz | |
| スイッチング機能 | ||
| PWM周波数範囲 | 20 MHz … 10 kHz | |
| PWMデューティサイクル | 1 … 99 % | |
| ビットストリームの長さ | 2 … 4096 Bit | |
| 間隔の出力 | 50 … 65000 μs | |
| 生成されるPWM信号の周波数 | 500 ns | |
| 電圧測定 | ||
| 精度（23 °C時） | ± (0.1% + 50 mV) | |
| A/Dコンバーター（各チャンネル） | 16 Bit／250 kサンプル/秒 | |
| 電流測定 | ||
| 精度（23 °C時） | ±（0.1% ＋ 50 mA） | |
| A/Dコンバーター（各チャンネル） | 16 Bit／250 kサンプル/秒 | |
| 基本データ | ||
| 供給電圧（バックプレーン経由） | 12 V ±10 % | |
| 消費電力（すべてのリレーがオフの状態） | 定格 5.8 W | |
| 消費電力（8ノードがアクティブ化時） | 定格 6.2 W | |
| 動作温度範囲 | 0 ～ 55 °C | |
| 外形寸法（長さ × 幅 × 高さ） | 300 × 173 × 36 mm | |
| 重量 | 約418 g | |
| メンテナンス | ||
| 推奨校正周期 | 12ヶ月ごと | |
| 認定校正（事前校正／再校正）が準拠する標準規格 | ISO/IEC 17025:2017に準拠した認定校正（事前・再校正） | |
