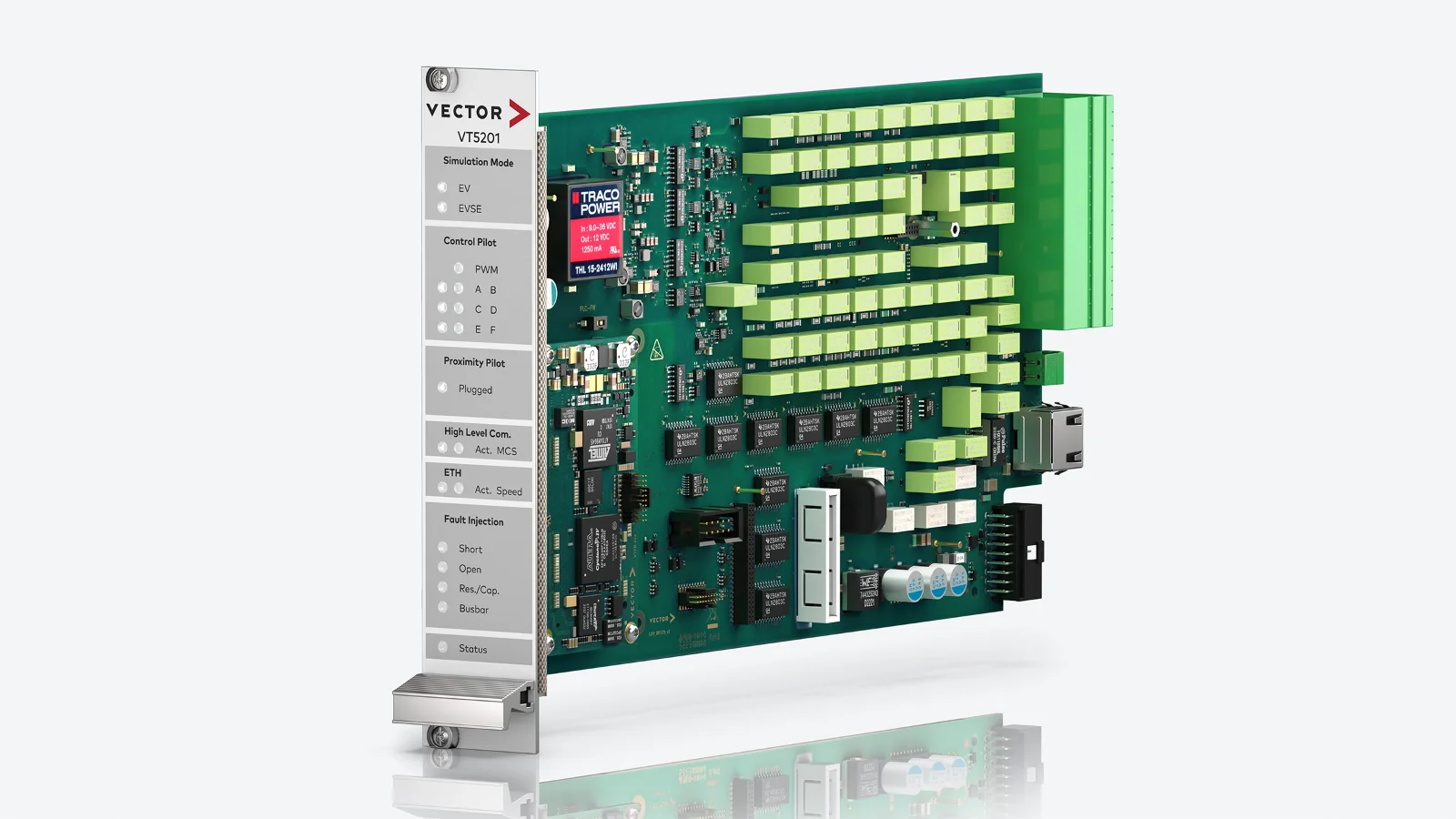

VT5201
スマート充電通信テストモジュール
VT5201は、ISO 15118に準拠したスマート充電通信のテスト専用のモジュールです。電気自動車（EV）および電気自動車充電設備（EVSE）のテストにご使用いただけます。
主な特徴
機能
- 電気自動車（EV）および／または電気自動車充電設備（EVSE）のシミュレーション
- IEC 61851-1 附属書Aに準拠したcontrol pilot PWM通信（CP）のテスト
- 専用ピギー（別売）を用いた電力線通信（PLC）：
- Qualcomm QCA7000、QCA7006AQ
- VertexCom MSE1021
- Lumissil CG5317
- 電気的故障のシミュレーション
- コンポーネント公差の変動
- 近接接触（PP）におけるケーブルおよびプラグ検出用のレジスタの再現
- 近接接点（PP）電圧の測定
- アプリケーションボードと残りのVT Systemとの電気的絶縁
テクニカルデータ
| VT5201 | |||
| control pilot（CP）のPWM刺激 | |||
| 周波数（範囲／精度） | 100 Hz … 10 kHz / 定格 0.1 % | ||
| デューティサイクル（範囲／精度） | 1 % … 99 % / 0.2 % | ||
| 電圧（測定範囲／精度） | -15 V … 15 V / ±20 mV | ||
| 立ち上がり／立ち下がり時間（PLCカプラーなし、無負荷時） | 最大 2 µs | ||
| control pilot（CP）PWM測定 | |||
| 周波数（測定範囲／分解能） | 100 Hz … 10 kHz / 0.1 % | ||
| デューティサイクル（測定範囲／分解能） | 0 % … 99 % / @ 1 kHz 0.1 %（絶対値） | ||
| 電圧（範囲／精度） | -15 V … 15 V / ±20 mV | ||
| 近接パイロット（PP）電圧測定 | |||
| 測定範囲 | 0 … 5 V | ||
| 精度 | ±10 mV | ||
| エラーシミュレーション | |||
| 容量性負荷（Cs、Cv） | |||
| – 測定範囲 | 0 … 6.3 nF | ||
| – ステップ幅 | 100 pF | ||
| 抵抗の許容差（R1、R2、R3） | |||
| – 調整可能な値 | 公称値、公称値＋3％、公称値－3％、 | ||
| レジスタ | |||
| – R4 | 2.7 kΩ | ||
| – R5 | 0.33 kΩ | ||
| – R6/Rc | 0.1、0.15、0.22、0.68 または 1.5 kΩ | ||
| – R7/R4* | 0.33、1.8、2.7、または3.3 kΩ | ||
| –RMCS5k | 5 kΩ | ||
| –RMCS10k | 10 kΩ | ||
| 基本データ | |||
| 供給電圧（バックプレーン経由） | 12 V ±10% | ||
| 消費電力 | 定格 7.7 W | ||
| 動作温度範囲 | 0 ～ 55 °C | ||
| 外形寸法（長さ × 幅 × 高さ） | 300 × 173 × 36 mm | ||
| 重量 | 約 840 g | ||
