VT5838

マルチIOモジュール

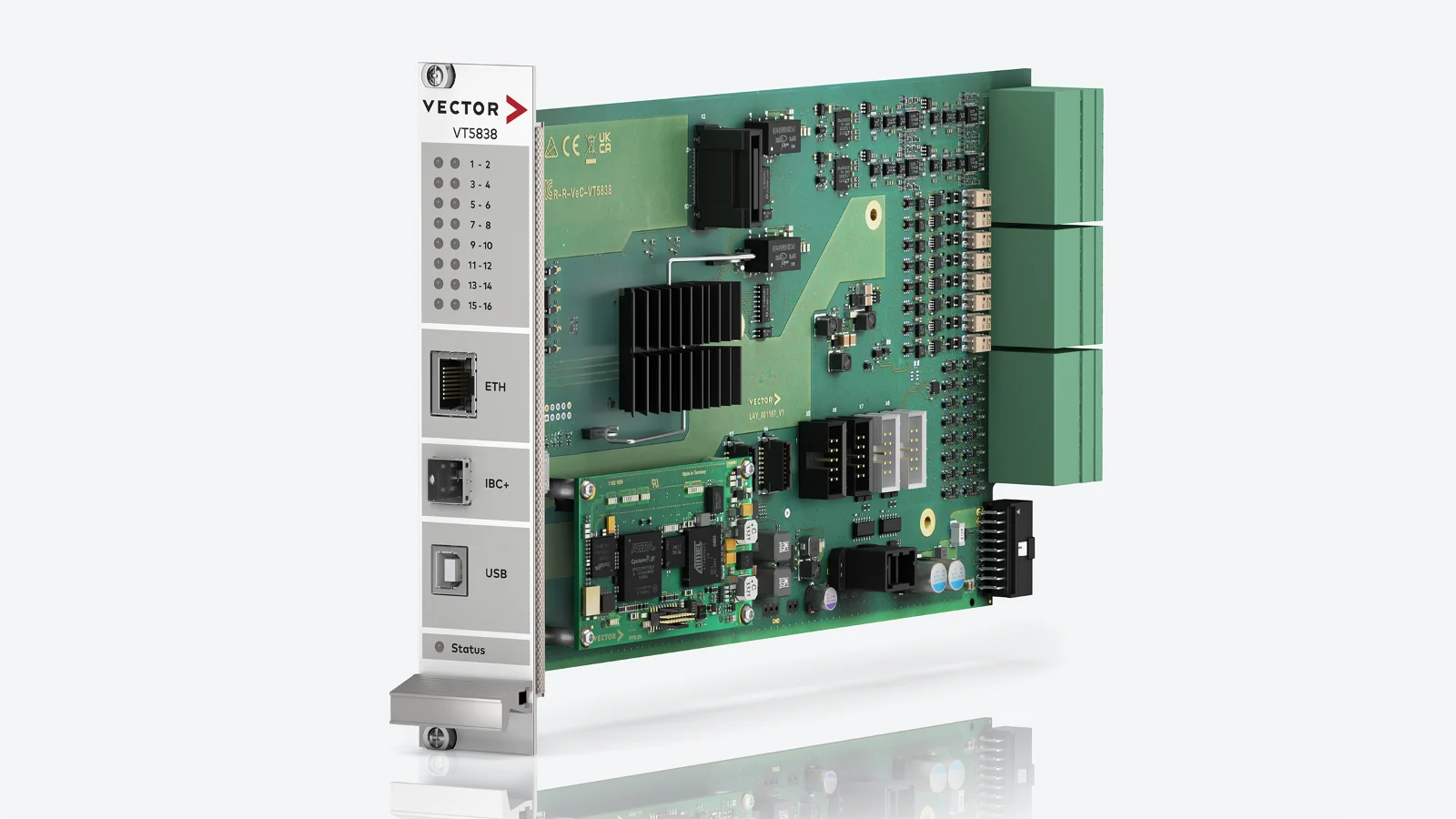

VT5838は、8チャンネルの電圧入力(差動)、14チャンネルのアナログ電圧出力、および入出力として使用可能な16チャンネルのデジタルチャネルを備えています。さらに、2つのRS422インターフェイス、2つのLVDSインターフェイス、1つのIBC+、および1つのEthernetポートを備えています。

VT5838モジュールには、常にユーザーがプログラム可能なFPGAが搭載されており、すべての入力、出力、およびインターフェースはこのFPGAに直接接続されています。そのため、非常に短いサイクルタイムを持つシミュレーションモデルや制御ループを作成することが可能です。

主な特徴

機能

  • デジタルチャンネルは入出力として使用できます
  • デジタル入力のしきい値はペア単位で調整可能です
  • 各々3つの異なる測定範囲を持つ差動アナログ入力
  • 2つの電気的にガルバニック絶縁されたアナログ入力グループ
  • 2グループのアナログ出力(±10 V / ±15 V)
  • ±15 V出力における信号経路遮断用リレー
  • VT5838のフロントパネルに、プロジェクト専用のLEDが16個搭載されています
  • ユーザーがプログラム可能なFPGA
  • ユーザープログラム可能なFPGA用のUSB-Blaster®(JTAGインターフェイス)

テクニカルデータ

VT5838
デジタルシグナルの入力
入力電圧± 15 V
しきい値± 12 V
入力抵抗500 kΩ
ヒステリシス約 0.5 V
サンプリング間隔12.5 ns
デジタルシグナルの出力
ハイレベル、ローレベル0 … 5 V
出力電流最大 20 mA
立ち上がり/立ち下がり時間(無負荷時;10%~90%)定格 1 µs
サンプリングレート80 MSamples/s
電圧測定
入力電圧(3つの測定範囲)±5 V、±20 V、±60 V
精度(25 °C時)
– 測定範囲:±5 V±(0% + 5 mV)
– 測定範囲:± 20 V±(0% + 20 mV)
– 測定範囲:± 60 V±(0% + 30 mV)
A/Dコンバーター(各チャンネル)16 Bit/3.2 MSamples/s
入力抵抗
– 測定範囲:±5 V5 MΩ
– 測定範囲:± 20 1 MΩ
– 測定範囲:± 60 V1 MΩ
電圧刺激
出力電圧範囲
– チャンネル 1~8± 15 V
– チャンネル 9…14± 10 V
出力電流± 30 mA
精度(25 °C時)
– 出力範囲 ± 10 V±(0% + 15 mV)
– 出力範囲 ± 15 V± (0% + 15 mV)
スルーレート定格 11 V/µs
D/Aコンバーター(各チャンネル)16ビット/2 Mサンプル/秒
LVDSインターフェイス
供給電圧 VDD2.5 V
最大出力電流100 mA
最大データ転送速度10 Mbps
RS422インターフェイス
供給電圧 VDD3.3 V
出力電流100 mA
入力電圧範囲-9 ~ +14 V
差動入力しきい値電圧-0.2 … +0.02 V
入力電圧ヒステリシス50 mV
コモンモード出力電圧+1.6 … +2.3 V
データ転送速度26 Mbps
基本データ
供給電圧(バックプレーン経由)12 V ±10%
消費電力定格 5.8 W
動作温度範囲0 ~ 55 °C
外形寸法(長さ × 幅 × 高さ)300 × 173 × 36 mm
重量約404 g
メンテナンス
推奨校正周期12ヶ月ごと
認定校正(事前校正/再校正)が準拠する標準規格ISO/IEC 17025:2017に準拠した認定校正(事前・再校正)
