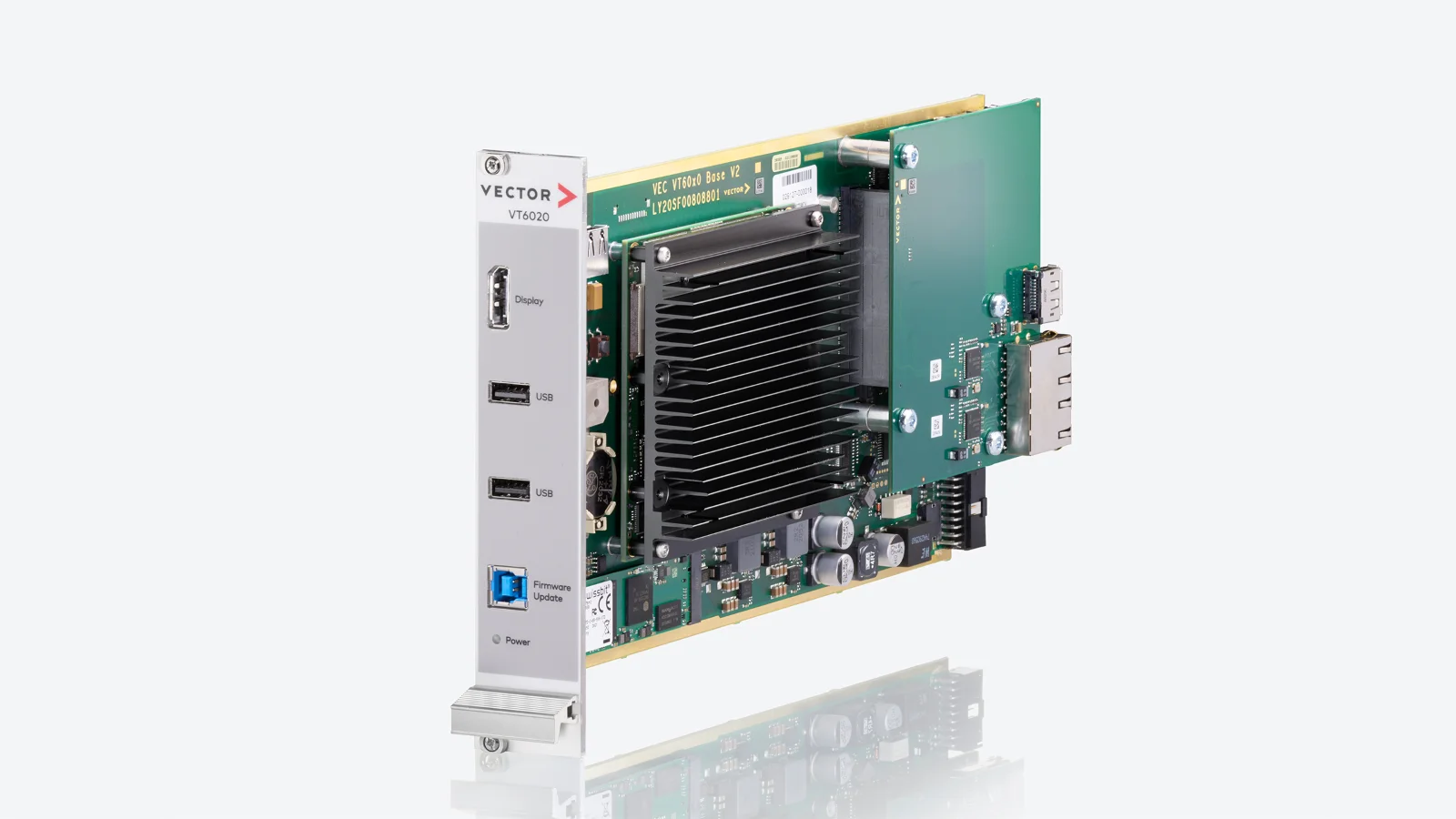

VT6020
リアルタイム・モジュール
リアルタイムモジュールVT6020は、CANoeのリアルタイムテストおよびシミュレーション部分の実行を処理し、VT Systemハードウェアを駆動します。
ユーザーのPCはEthernetを介してリアルタイムモジュールに接続されており、テストシステムのリアルタイム動作に影響はありません。
主な特徴
機能
- バックプレーンおよびVT6104A/VT6204（VH9100搭載）ネットワークモジュールは、リアルタイムモジュールに直接接続されており、ユーザーのPC側でこれら用のインターフェースを用意する必要はありません。
- 設定が簡単で、リアルタイムモジュール側で特別な操作は必要ありません
- ユーザーのPCを接続するための独立したEthernetインターフェイス
- 4つのUSBマスターポートにより、MOST用のVN2610やFlexRay用のVN3600など、さらなるインターフェイスの使用が可能になります。
- Intel Atom® プロセッサー搭載の COM Express PC モジュール
- 4つのVT6104A/VT6204ネットワークモジュール用PCI Expressケーブルポート
- パッシブ冷却
テクニカルデータ
| VT6020 | ||
| CPU | Intel Atom® E3950 1.6 GHz | |
| メインメモリ（RAM） | 8 GB | |
| SSD | 120 GB | |
| USB | USB 3.0 × 4 | |
| PCI Express | PCIe Gen3 x1 ×4 | |
| LAN | 4 x 100/1000 Mbit/s | |
| 基本データ | ||
| 供給電圧（バックプレーン経由） | 12 V ±5 % | |
| 消費電力（スタンバイ時） | 定格 11 W | |
| 消費電力（全負荷時） | 定格 22 W | |
| 動作温度範囲 | 0 ～ 55 °C | |
| 外形寸法（長さ×幅×高さ） | 300 × 173 × 36 mm | |
| 重量 | 約550 g | |
