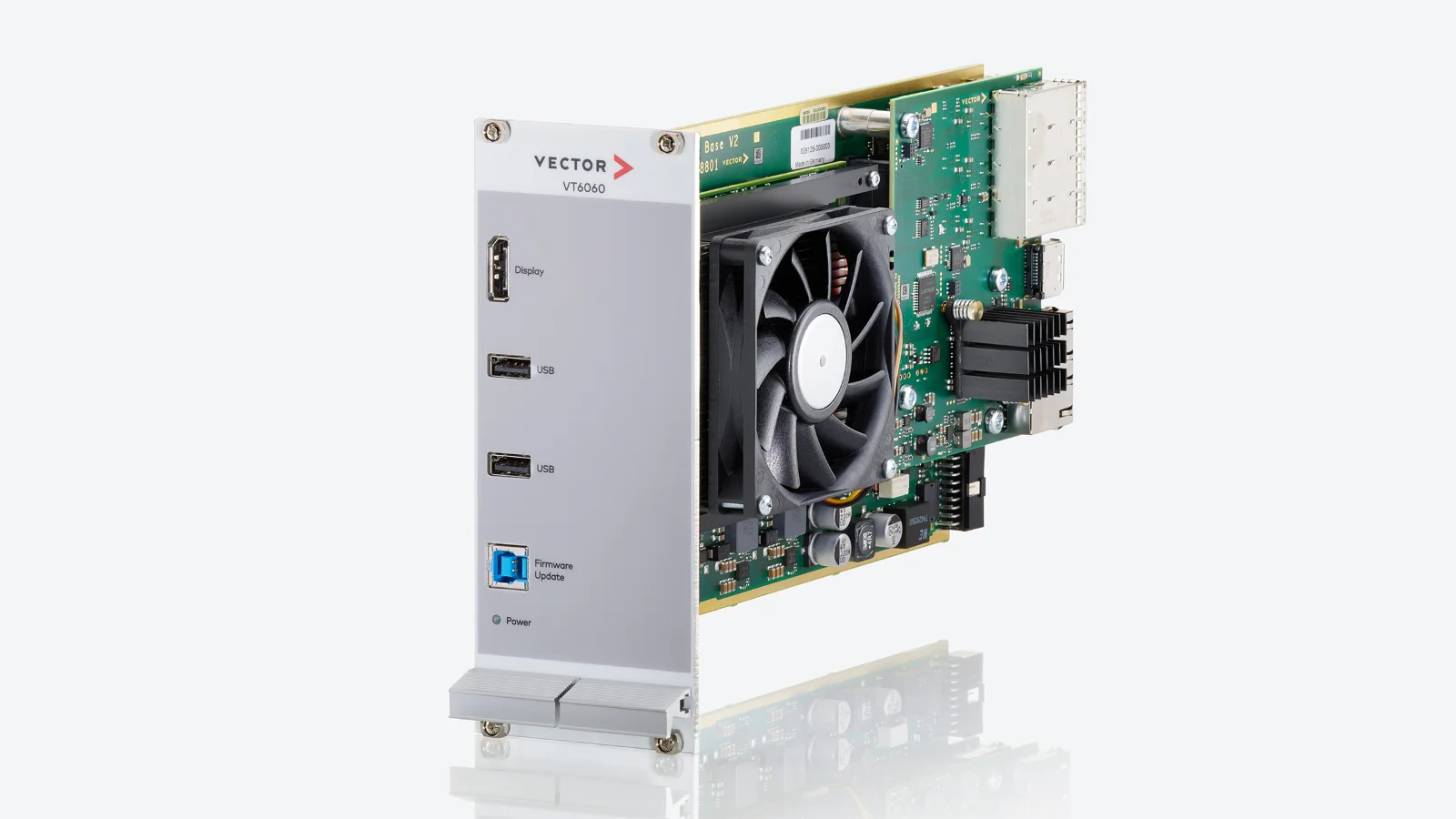

VT6060
リアルタイム・モジュール
リアルタイムモジュールVT6060は、CANoeのリアルタイムテストおよびシミュレーション部分の実行を取り扱い、VT Systemハードウェアを駆動します。
ユーザーのPCはEthernetを介してリアルタイムモジュールに接続されており、テストシステムのリアルタイム動作に影響を与えることはありません。
主な特徴
機能
- バックプレーンおよびVT6104A/VT6204（VH9100搭載）ネットワークモジュールは、リアルタイムモジュールに直接接続されています。ユーザーのPC側でこれら用のインターフェースを用意する必要はありません。
- 設定が簡単で、リアルタイムモジュール側で特別な操作は不要です
- ユーザーの PC を接続するための独立した Ethernet インターフェイス
- 4つのUSBマスターポートにより、MOST用のVN2610やFlexRay用のVN3600など、さらなるインターフェイスの使用が可能になります。
- 多数のネットワークチャネルに対応した、Intel® Core™ i7 プロセッサー搭載の高性能 COM Express PC モジュール
- 8つのVT6104A/VT6204ネットワークモジュールに対応する8つのPCI Expressケーブルポート
- アクティブ冷却
- 拡張リアルタイム（Extended Realtime）に対応しています。これにより、VT Systemの測定信号システム変数に対して、500µsおよび200µsの追加サイクルタイムが可能となります
テクニカルデータ
| VT6060 | ||
| CPU | Intel®Core™ i7-9850HE、2.70 GHz | |
| メインメモリ（RAM） | 32 GB | |
| SSD | 120 GB | |
| USB | USB 3.0 × 4 | |
| PCI Express | 8 x PCIe Gen3 x1 | |
| LAN | ▶ 4 x 100/1000 Mbit/s ▶ 2 x 100/1000 Mbit/s ▶ 2 x 100/1000/10000 Mbit/s | |
| 基本仕様 | ||
| 供給電圧（バックプレーン経由） | 12 V ±5 % | |
| 消費電力（スタンバイ時） | 定格 22 W | |
| 消費電力（全負荷時） | 定格 66 W | |
| 温度範囲 | 0 ～ 55 °C | |
| 外形寸法（長さ × 幅 × 高さ） | 300 × 173 × 47 mm（2スロット） | |
| 重量 | 約750 g | |
