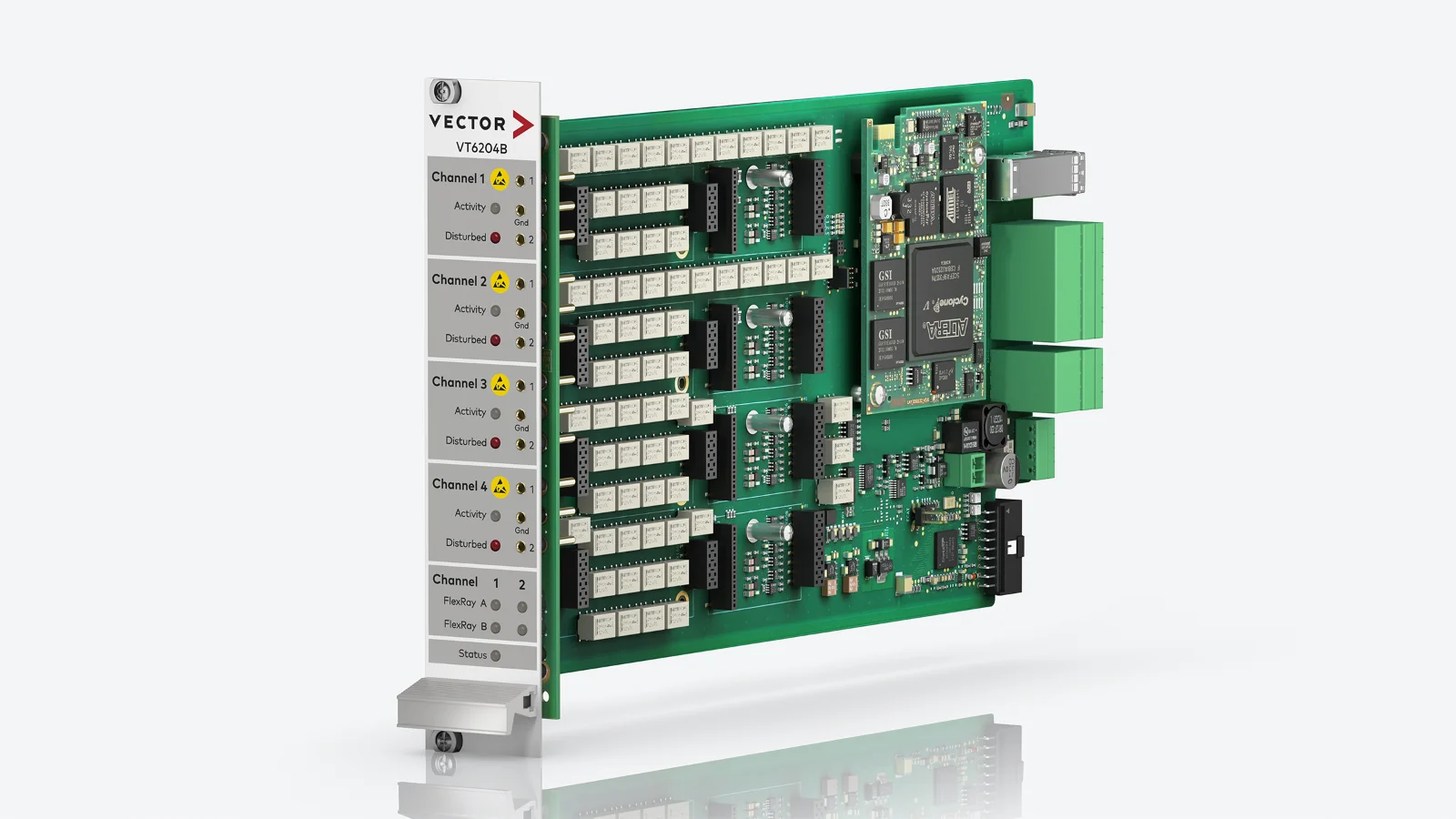

VT6204B
ネットワークモジュール
4チャンネルのネットワークモジュール「VT6204B」は、VT System用の高性能インターフェイスモジュールです。他のVT Systemモジュールと同様、信号ラインにフォールト信号を印加することができます。
このモジュールは、ネットワークインターフェイスをVT6020/VT6060リアルタイムモジュールまたはPCに接続するためにPCI Expressケーブルを使用しているため、高い性能と低いレイテンシを実現しています。
PCに接続する場合は、PCI Expressコネクタ（x1、Gen3、SFF8644プラグ）が必要となります。これは、適切な拡張カードを使用してPCに追加することができます。
主な特徴
モジュールの機能
- 4つの独立したチャンネルを備えたネットワークインターフェイス
- 各チャネルは、CANまたはLINインターフェイスとして個別に設定可能です。K-Lineはチャネル3および4でのみ利用可能です。VT6204Bはさらに、チャネル1および2でFlexRayに対応しています。
- すべてのチャンネルは、内蔵バスバーを使用して接続可能です
- 切り替え可能な終端レジスタ
- 実績のある、互換性のあるベクター社製CAN/LIN/FlexRayピギーモジュールを、バストランシーバーとして使用することができます
- ライン間の断線や短絡、あるいはグランドまたはバッテリー電圧への短絡に対応するリレー
- ネットワークインターフェイスとVT Systemとのハードウェア同期
テクニカルデータ
| VT6204B | ||
| チャンネル数 | 最大4つのCANまたは4つのLIN、あるいはK-Line用2チャンネル、またはFlexRay用2チャンネル | |
| CANチャネル | 100%のバス負荷での送信と受信に対応。認定済みのVector CANコントローラー（FPGA）。 | |
| LINチャネル | 100%のバス負荷での送信と受信 | |
| FlexRayチャネル | 2つのFlexRayクラスター（2つのチャネル：AおよびB） | |
| トランシーバー（ピギーバック） |
| |
| CAN identifier | 11/29 Bit | |
| 最大CANボーレート | 1 Mbit/s（CAN FDの場合は最大8 Mbit/sのデータ転送速度） | |
| タイムスタンプの精度 | 1 µs | |
| インターフェイス（VT6000またはPCへの接続用） | PCI Express x1ケーブル（標準プラグ Gen3 SFF8644）；ケーブル長：最大1 m | |
| 基本データ | ||
| 供給電圧（バックプレーン経由） | 12 V ±10 % | |
| 消費電力 | 定格 7.5 W | |
| 動作温度範囲 | 0 ～ 55 °C | |
| 外形寸法（長さ × 幅 × 高さ） | 300 × 173 × 36 mm | |
| 重量（ピギーを除く） | 約500 g | |
