VT6306B および 100BASE-T1piggy / 1000BASE-T1piggy
イーサネットネットワークモジュール

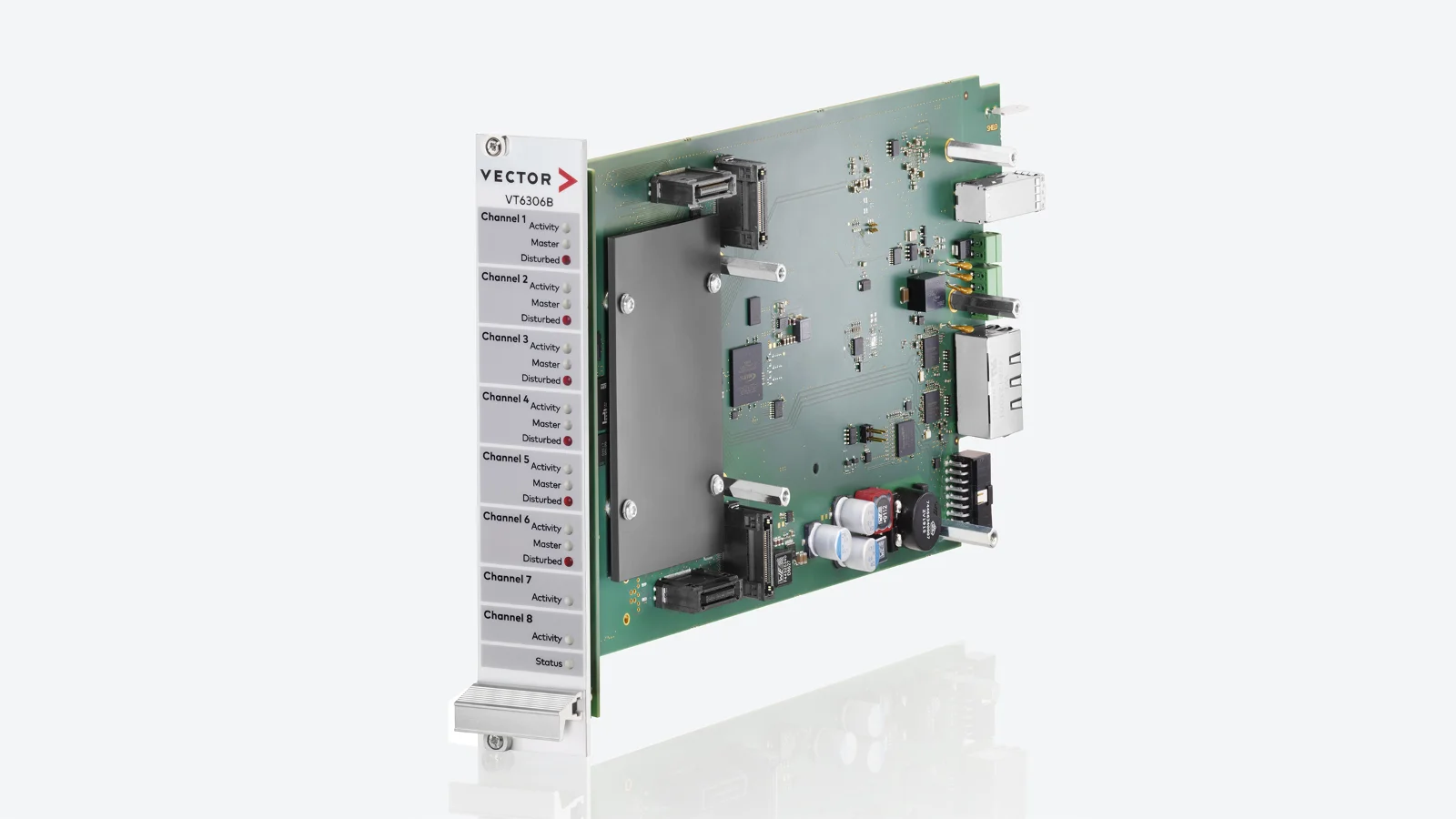

6チャネルイーサネットネットワークモジュール「VT6306B」は、VT System向けの高性能イーサネットインターフェイスモジュールです。このベースモジュールには、2つの100BASE-TX/1000BASE-Tチャネルと、6つの車載Ethernetチャネルを備えたピギーボード用ソケットが搭載されています。
ピギーボードモジュール「100BASE-T1piggy 1101」および「1000BASE-T1piggy 88Q2112」には、物理バスアクセスチップに加え、ライン断線やショートなどのVT System特有のフォールトインジェクション機能が搭載されています。 100BASE-T1piggy 1101のチャネル1～3には、さらに調整可能な抵抗型信号減衰機能も備わっています。
ピギーボードを含むこのモジュールは、ネットワークインターフェイスをリアルタイムモジュール VT6020、VT6060、または Vector Rack PC に接続するために PCI Express ケーブルを使用しているため、高いパフォーマンスと低いレイテンシを実現しています。Vector Rack PC に接続する場合は、PCI Express ケーブルコネクタ（x1）が必要となります。これは、適切な拡張カードを使用して Vector Rack PC に追加することができます。
ヒント：VT6306は、どのPCでも動作するわけではなく、VT6000、またはPCI Expressアダプターを搭載したベクター Rack PCのいずれかであるベクター PCが要件となります。
主な特徴：VT6306B
モジュールの機能
- メインボード上の 2 つの 100BASE-TX/1000BASE-T チャネル：標準イーサネットロガーおよびイーサネット周辺機器の接続
- 車載Ethernetピギーボード・モジュール「100BASE-T1piggy 1101」または「1000BASE-T1piggy 88Q2112」用ソケット
- Ethernetフレーム用の高精度タイムスタンプ
- 1μsの精度で複数のバスインターフェイスとのハードウェア同期を実現
- 2つのノード間のEthernetモニタリング
- 100BASE-TX/1000BASE-Tと車載Ethernetチャネル間のメディア変換
- 柔軟なハードウェアベースのモニターフィルター
- 設定可能な複数のテストアクセスポイント（TAP）
- モニタリング用TAP：PHYに直接接続し、一定かつ極めて低いレイテンシを実現するテストモード
- 刺激用TAP：MACレベルでのチャネル接続。これにより、追加のパケットを送信することが可能です - 設定可能なレイヤ2スイッチ動作モード
テクニカルデータ
| VT6306B | ||
| 標準Ethernet（2チャネル） | ||
| – トランシーバーの種類 | Atheros AR8031 | |
| – 対応プロトコル | IEEE 100BASE-TX | 1000BASE-T | |
| タイムスタンプの精度 | 1 μs | |
| ホストインターフェイス（VT6000またはPC接続用） | PCI-E x1 ケーブル（標準コネクタ） | |
| 基本データ | ||
| 供給電圧（バックプレーン経由） | 12 V ±10 % | |
| 消費電力 | ||
| – 100BASE-T1piggy 1101を含む | 13 W | |
| 温度範囲 | 0 ～ 55 °C | |
| 外形寸法（長さ × 幅 × 高さ） | 300 × 173 × 36 mm | |
| 重量 | ||
| – 100BASE-T1piggy 1101を含む | 約730 g | |
| – 1000BASE-T1piggy 88Q2112 を含む | 約603 g | |
主な特徴：100BASE-T1piggy
機能
- 3つの100BASE-T1チャネルにおいて、5 Ω～2555 Ωの範囲で5 Ω刻みで抵抗による信号減衰を自由に調整可能です
- 全6チャネルに、NXP TJA1101型車載Ethernetトランシーバーを採用しています
- VTSystemのコンセプトに基づき、6つの車載Ethernetチャネルすべてに対して、電気的エラー注入およびバスバースイッチングを行います。
テクニカルデータ
| 100BASE-T1piggy 1101 | ||
| 車載Ethernet（6チャネル） | ||
| – トランシーバーの種類 | NXP TJA1101 | |
| – 対応プロトコル | IEEE 100BASE-T1 | |
| 抵抗性シグナル減衰 | 1 μs | |
| – 範囲 | 5 Ω … 2.555 Ω | |
| – ステップ幅 | 5 Ω | |
主な特徴：1000BASE-T1ピギー
機能
- VT Systemコンセプトに基づき、6つの車載Ethernetチャンネルすべてに対して、電気的エラー注入およびバスバースイッチングを行います。
- 全6チャネルにMarvell 88Q2112型車載Ethernetトランシーバーを採用
テクニカルデータ
| 1000BASE-T1piggy 88Q2112 | ||
| 車載Ethernet（6チャンネル） | ||
| – トランシーバーの種類 | Marvell 88Q2112（6個） | |
| – 対応プロトコル | IEEE 100BASE-T1 および IEEE 1000BASE-T1 | |
