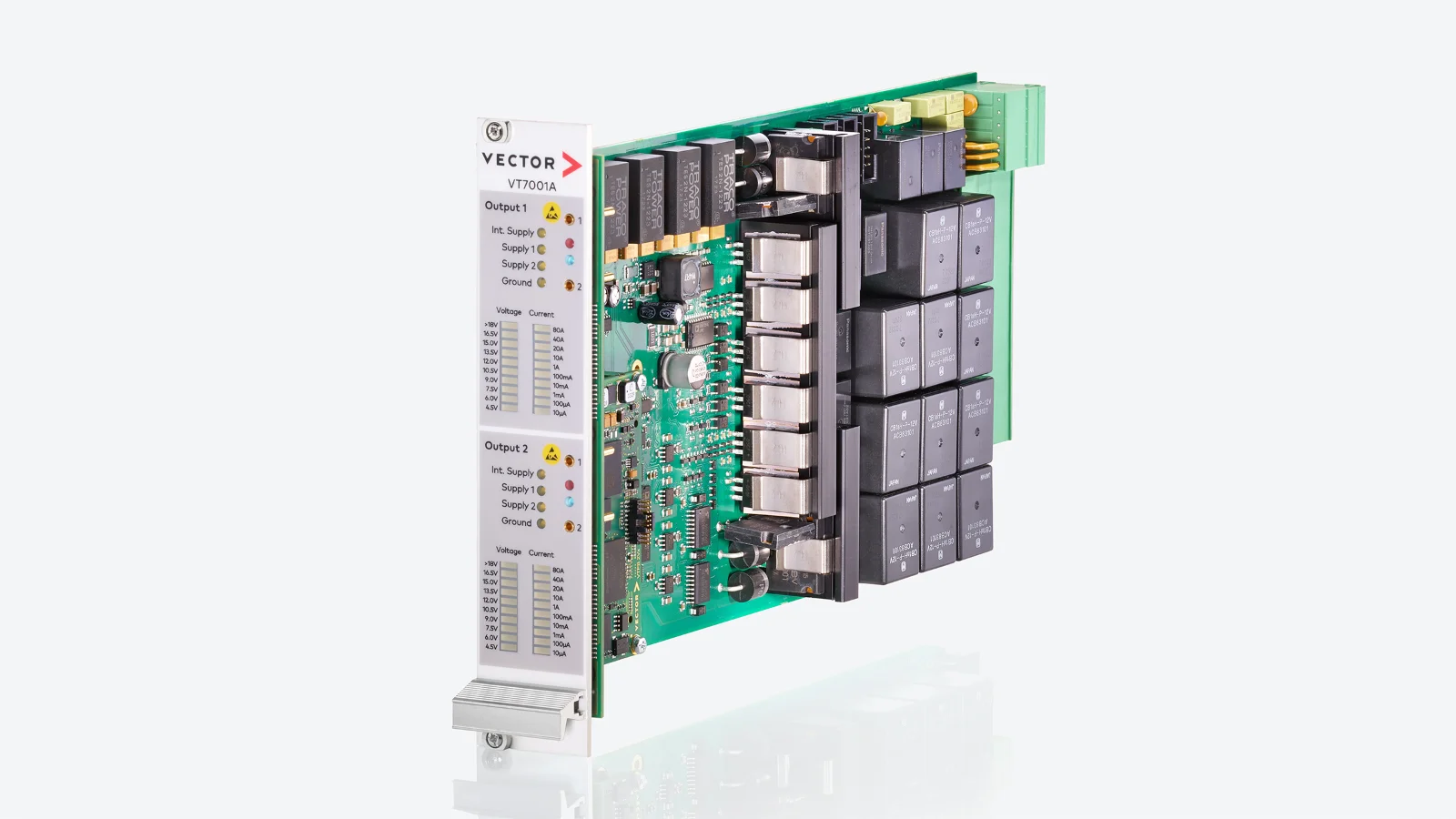

VT7001A
電源モジュール
VT7001Aモジュールを使用すると、ECUの電源入力（例えば、端子15および30）を最大2つまでコントロールすることができます。あるいは、例えば電源電圧の違いをテストする場合など、2つのECUに個別に電源を供給することも可能です。
主な特徴
モジュールの機能
- 外部電源を2つ接続できます
- 内蔵電源は、VT Systemの電源からECUへの電圧を生成します
- 2つの外部電源と1つの内部電源を、ECUへの2つの出力端子にさまざまな組み合わせで接続することができます
- 出力のグランドラインを遮断することができます（端子31の断線）
- 出力ライン間に短絡を生じさせるためのリレー
- 非常に広い範囲にわたる出力電流の測定
- 入力電圧および出力電圧の測定
- 制御電圧または電気的に分離されたシリアルインターフェースを介した2つの外部電源の制御
- 任意の制御電圧波形の生成
- 外部ディスプレイを駆動するためのシリアルインターフェイス
- ベクターのネットワークインターフェイスとのハードウェア同期
- 本モジュールは、追加のピンからバスバーへグランド電圧およびバッテリー電圧を供給します
テクニカルデータ
| VT7001A | ||
| 入力電圧 | -40 ～ +40 V | |
| 許容電流（0 … 35°C時） | ||
| 1チャンネル | 最大 70 A | |
| 両チャンネル合計 | 最大 100 A | |
| 内蔵電源 | ||
| 出力電圧 | 3 … 30 V | |
| 精度（25°C、0.5 A時） | ±（2.0 % + 100 mV） | |
| 出力電流 | ||
| – 出力電圧が 30 V 以下の場合 | 最大 0.5 A | |
| – 出力電圧が 15 V 以下の場合 | 最大 2 A | |
| 電流測定 | ||
| 測定範囲 | 7 (100 µA … 100 A) | |
| 精度（25 °C時） | ±（0.5 % + オフセット）（オフセットは測定範囲に依存します） | |
| A/Dコンバーター（各チャンネル） | 16 Bit／250 kサンプル/秒 | |
| 電圧測定 | ||
| 精度（25 °C時） | ±（1.0 % + 120 mV） | |
| A/Dコンバーター（各チャンネル） | 16 Bit／250 kサンプル／秒 | |
| 外部電源の制御電圧 | ||
| 電圧／電流用のコントロール電圧 | -10 ～ +10 V | |
| 精度（25 °C時） | ± (0.05 % + 40 mV) | |
| 出力電流 | 最大 30 mA | |
| 基本データ | ||
| 供給電圧（バックプレーン経由） | 12 V ±10 % | |
| 消費電力（すべてのリレーがオフの状態） | 定格 7 W | |
| 消費電力（8つのリレーが動作中、 内蔵電源経由で12 V/1 Aを出力する場合 | 定格 33 W | |
| 温度範囲 | 0 ～ 55 °C | |
| 外形寸法（長さ × 幅 × 高さ） | 300 × 173 × 36 mm | |
| 重量 | 約1,240 g | |
| メンテナンス | ||
| 推奨校正周期 | 12ヶ月ごと | |
| 認定校正（事前校正／再校正）が準拠する標準規格 | ISO/IEC 17025:2017に準拠した認定校正（事前・再校正） | |
