VT7101
電源モジュール

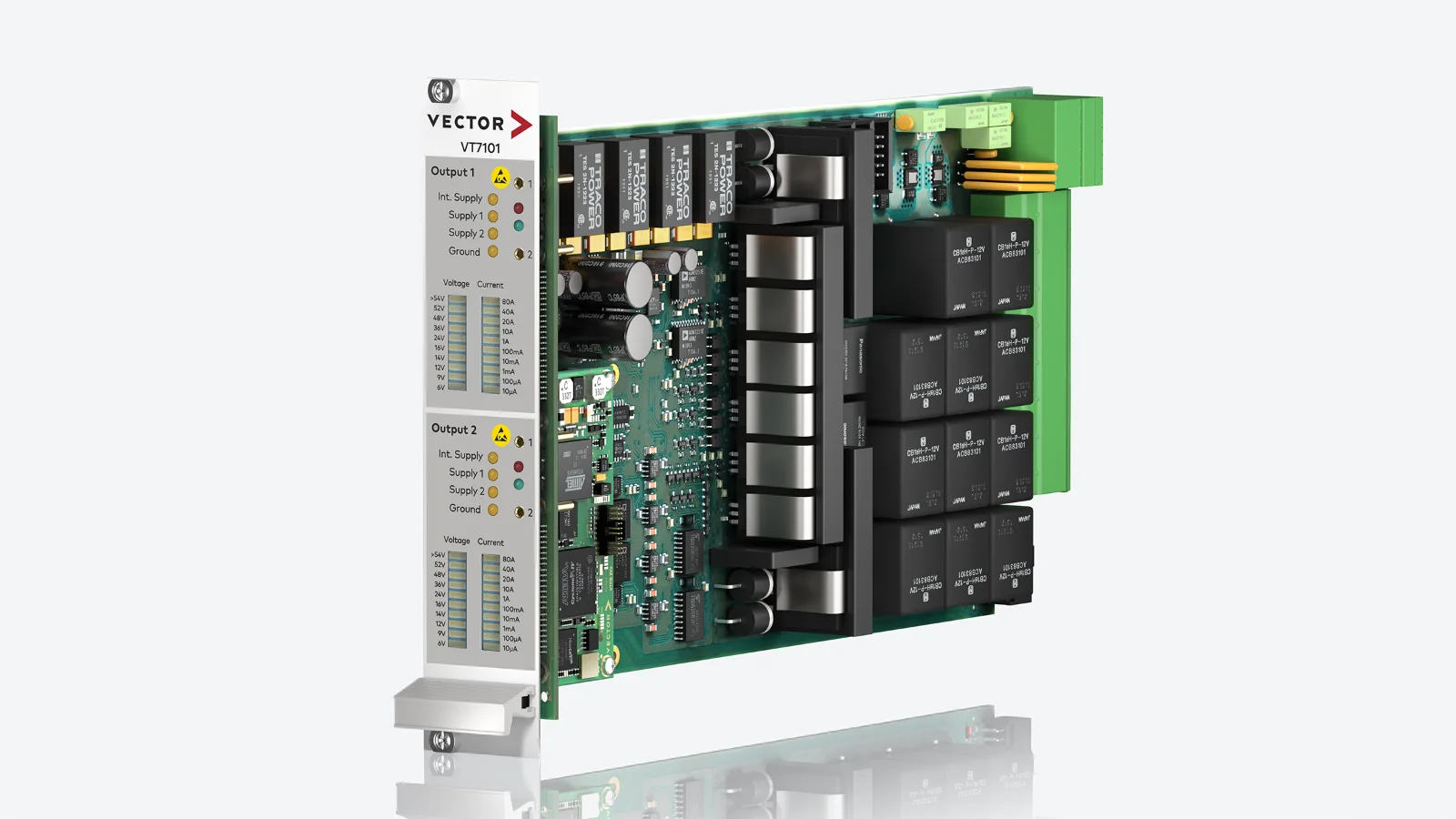

電源モジュールVT7101は、VT7001Aの60 V対応バージョンです。ECUの電源入力（例：端子15および30）を最大2つコントロールするために使用できます。
あるいは、例えば電源電圧の違いをテストする場合など、2つのECUに個別に電源を供給することも可能です。
主な特徴
モジュールの機能
- 外部電源を2つ接続できます
- 内蔵電源は、VT Systemの電源からECUへの電圧を生成します
- 2つの外部電源と1つの内部電源を、ECUへの2つの出力端子にさまざまな組み合わせで接続することができます
- 出力のグランドラインを遮断することができます（端子31の断線）
- 出力ライン間に短絡を生じさせるためのリレー
- 非常に広い範囲にわたる出力電流の測定
- 入力電圧および出力電圧の測定
- 制御電圧または電気的に分離されたシリアルインターフェースを介した2つの外部電源の制御
- 任意の制御電圧曲線の生成
- 外部ディスプレイを駆動するためのシリアルインターフェイス
- ベクターのネットワークインターフェイスとのハードウェア同期
- 本モジュールは、追加のピンからバスバーへグランド電圧およびバッテリー電圧を供給します
テクニカルデータ
| VT7101 | |||
| 入力電圧 | -60 ～ +60 V | ||
| 許容電流（0 … 35 °C時） | |||
| 1チャンネル | 最大 70 A | ||
| 両チャンネルの合計 | 最大 100 A | ||
| 内蔵電源 | |||
| 出力電圧 | 3 … 59 V | ||
| 精度（25 °C、0.5 A時） | ± (0.5 % + 100 mV) | ||
| 最大出力 | |||
| – 電流 | 2 A | ||
| – 電力 | 30 W | ||
| 電流測定 | |||
| 測定範囲 | 7（100 µA … 100 A） | ||
| 精度（25 °C時） | ±（0.1 % + オフセット）（オフセットは測定範囲によって依存します） | ||
| A/Dコンバーター（各チャンネル） | 16 Bit／250 kサンプル／秒 | ||
| 電圧測定 | |||
| 精度（25 °C時） | ±（0.5 % + 25 mV） | ||
| A/Dコンバーター（各チャンネル） | 16 Bit／250 kサンプル／秒 | ||
| 外部電源のコントロール電圧 | |||
| 電圧／電流用のコントロール電圧 | -10 ～ +10 V | ||
| 精度（25 °C時） | ± (0.01 % + 10 mV) | ||
| 出力電流 | 最大 30 mA | ||
| 基本データ | |||
| 供給電圧（バックプレーン経由） | 12 V ±10 % | ||
| 消費電力（すべてのリレーがオフのとき） | 定格 7 W | ||
| 消費電力（8つのリレーが動作中、 内蔵電源経由で12 V/1 Aを出力する場合 | 定格 33 W | ||
| 温度範囲 | 0 ～ 55 °C | ||
| 外形寸法（長さ × 幅 × 高さ） | 300 × 173 × 36 mm | ||
| 重量 | 約1,240 g | ||
| メンテナンス | |||
| 推奨校正周期 | 12ヶ月ごと | ||
| 認定校正（事前校正／再校正）が準拠する標準規格 | ISO/IEC 17025:2017に準拠した認定校正（事前・再校正） | ||
