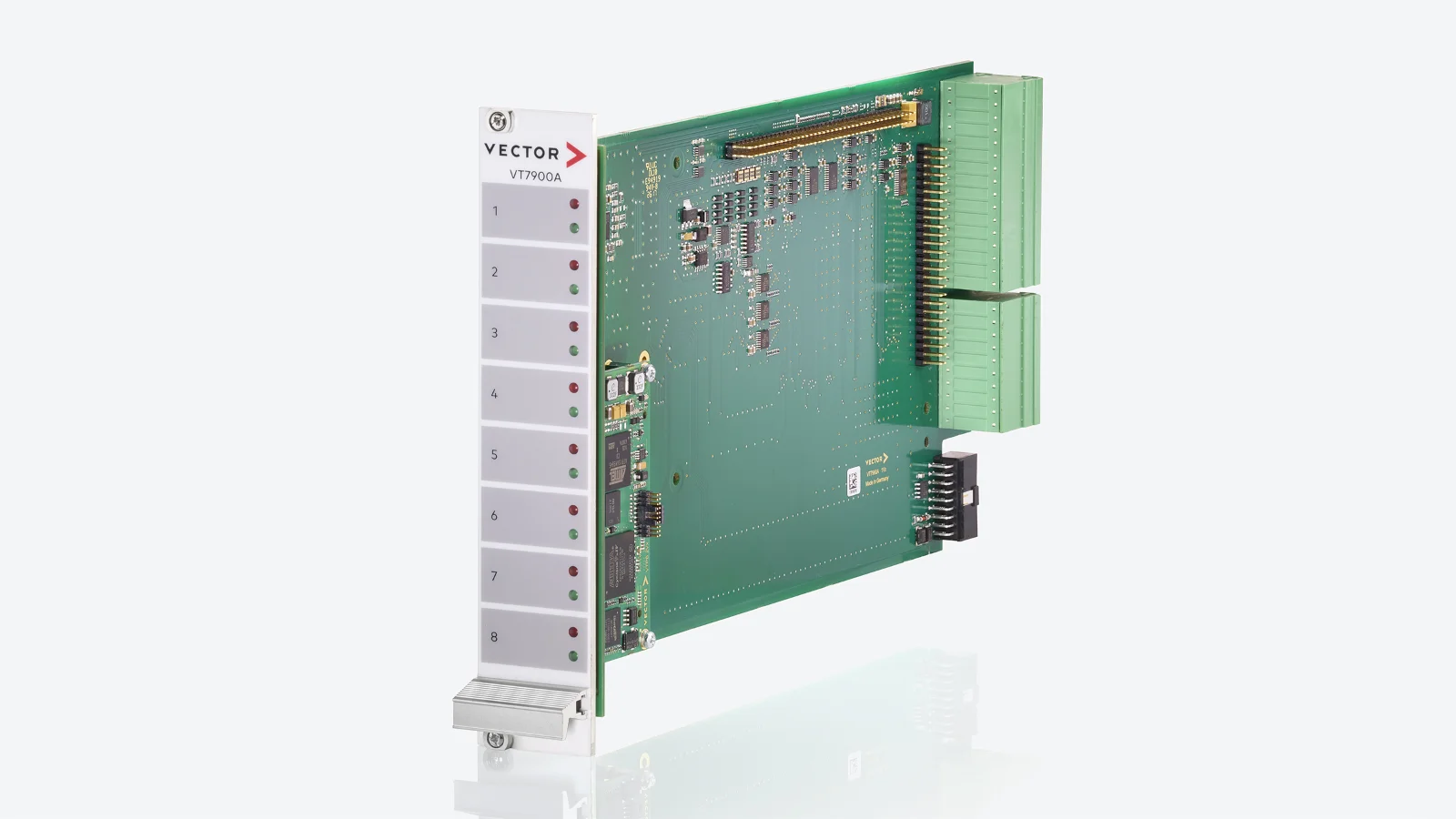

VT7900A | VT7900A FPGA
拡張モジュール
VT7900Aは、タスクに特化した回路を備えたモジュールを追加することで、VTSystemを拡張するために使用されます。VT7900Aはメインボードとして機能し、その上にアプリケーションボードが取り付けられます。アプリケーションボードは、ユーザー自身によって、あるいはお客様プロジェクトの一環としてベクターによって開発することができます。
また、このモジュールには、ユーザーがプログラム可能なFPGAを搭載したバリアント（VT7900A FPGA）もご用意しております。
主な特徴
モジュールの機能
- アプリケーションボードをコントロールするためのファームウェアが含まれています
- 前面フロントパネル上のデバイス状態を示す16個のLED
- アプリケーションボード上のエレクトロニクス回路を直接コントロールするためのインターフェイス：
- デジタル入力×4
- デジタル出力×4
- アナログ入力 4 系統
- アナログ出力 4 つ
- アプリケーションボードに保存された設定を介して、CANoeへの自動統合
- アプリケーションボード上の追加のデジタルおよびアナログインターフェイスに対応しており、これらはI²C、SPI、または16ビットパラレルバスを介してドライブされます
- アプリケーションボードから被試験装置（DUT）やテストシステムの他の部分へのシグナルラインには、背面のコネクタを介してアクセス可能です
テクニカルデータ
| VT7900A | ||
| アプリケーションボード | ||
| 外形寸法（長さ × 幅） | 160 × 100 mm | |
| 実装済みコンポーネントを含む高さ | 最大 26 mm | |
| アプリケーションボードへの電源供給 | ||
| アプリケーションボードへの供給電圧12 V | 12 V ±10 %、最大 1.8 A | |
| 供給電圧 3.3 V | 3.3 V ±5 %、最大 1 A | |
| 消費電力（合計） | 最大 25 W | |
| アプリケーションボードへの信号線 | ||
| 本数 | 52 | |
| GNDへの電圧 | 最大 ±60 V | |
| 1ラインあたりの電流 | 最大 2 A | |
| アプリケーションボードからのアナログ入力 | ||
| 入力電圧 | 0 … 4 V | |
| 精度 | ±0.5 % | |
| 分解能 | 8 Bit | |
| サンプリングレート | 10 kサンプル/s | |
| アプリケーションボードへのアナログ出力 | ||
| 出力電圧 | 0 ～ 4 V | |
| 出力抵抗 | < 100 kΩ | |
| 基本データ | ||
| 供給電圧（バックプレーン経由） | 12 V ±10 % | |
| 消費電力（アプリケーションモジュールを除く） | 定格 1.5 W | |
| 動作温度範囲 | 0 ～ 55 °C | |
| 外形寸法（長さ × 幅 × 高さ） | 300 × 173 × 36 mm | |
| 重量 | 約340 g | |
