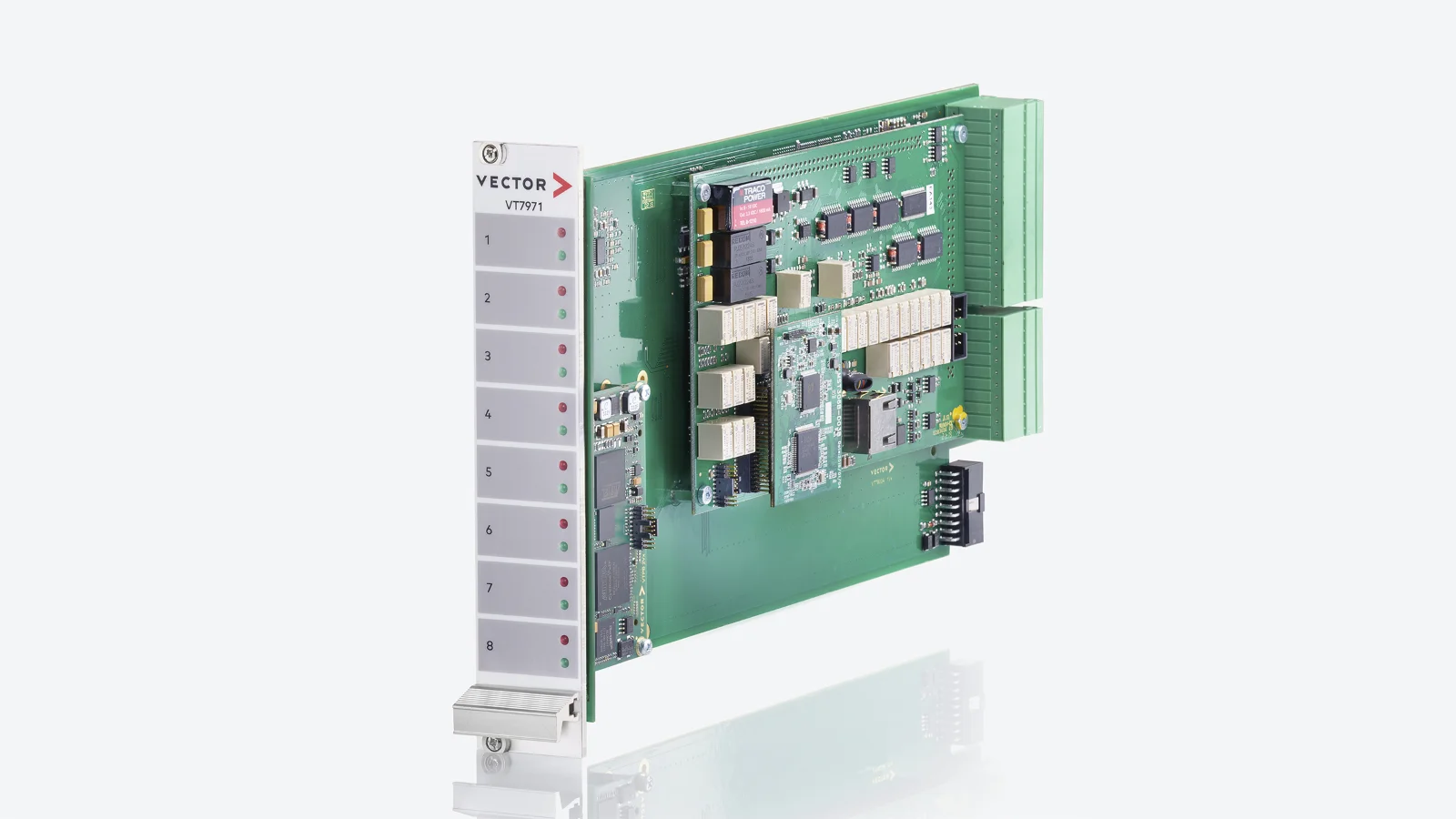

VT7971
スマート充電通信テストモジュール
VT7971は、DIN 70121およびISO 15118に準拠したスマート充電通信のテスト専用のモジュールです。電気自動車（EV）と充電ステーション（EVSE）の両方のテストに使用できます。
主な特徴
モジュールの機能
- 電気自動車（EV）および／または電気自動車充電設備（EVSE）のシミュレーション
- control pilot PWM通信（CP）のテスト
- IEC 61851-1 附属書Aに準拠した回路
- CANoeのシステム変数を用いたPWM信号の生成 および測定
- PWMシグナルの外部からの 刺激および測定が可能です - 電力線通信（PLC）
- Vertexcom Green PHYモジュールを内蔵
- RJ45ソケットによるCANoeへのEthernet 接続 - 近接接点（PP）電圧の測定
- control pilotのフォールトシミュレーション
- 断 線
- 保護接地（PE）への短絡 - コンポーネント公差のシミュレーション
- 内蔵の静電容量デケードによる容量性負荷の再現
- 最小値、最大値、公称値を持つ関連レジスタの動作
- PWMシグナルパラメータ（周波数、デューティサイクル、電圧）の変動 - アプリケーションボードと残りのVT Systemとの間の電気的絶縁
テクニカルデータ
| VT7971 – Vertexcom社製PLCチップをベースとしています | ||
| control pilot（CP）のPWM刺激 | ||
| 周波数（範囲／分解能） | 900 Hz … 1.1 kHz / 0.1 Hz | |
| デューティサイクル（範囲／分解能） | 1 % … 99 % / 0.1 % | |
| 電圧（範囲／精度） | -15 V … 15 V / ±1 % | |
| 立ち上がり／立ち下がり時間（PLCカプラーなし、無負荷時） | 最大 2 µs | |
| control pilot（CP）PWM測定 | ||
| 周波数（範囲／分解能） | 900 Hz … 1.1 kHz / 0.1 Hz | |
| デューティサイクル（測定範囲／分解能） | 0 % … 100 % / 0.1 % | |
| 電圧（範囲／精度） | -15 V … 15 V / ±1% | |
| 近接パイロット（PP）電圧の測定 | ||
| 測定範囲 | 0 … 5 V | |
| 精度 | ±1% | |
| エラーシミュレーション | ||
| 容量性負荷（Cs、Cv） | ||
| – 範囲 | 0 … 6.3 nF | |
| – ステップ幅 | 100 pF | |
| 抵抗の許容差（R1、R2、R3） | ||
| – 調整可能な値 | 公称値、公称値＋3％、公称値－3％ | |
| 基本データ | ||
| 供給電圧（バックプレーン経由） | 12 V ±10 % | |
| 消費電力 | 定格 7.7 W | |
| 動作温度範囲 | 0 ～ 55 °C | |
| 外形寸法（長さ × 幅 × 高さ） | 300 × 173 × 36 mm | |
| 重量 | 約500 g | |
