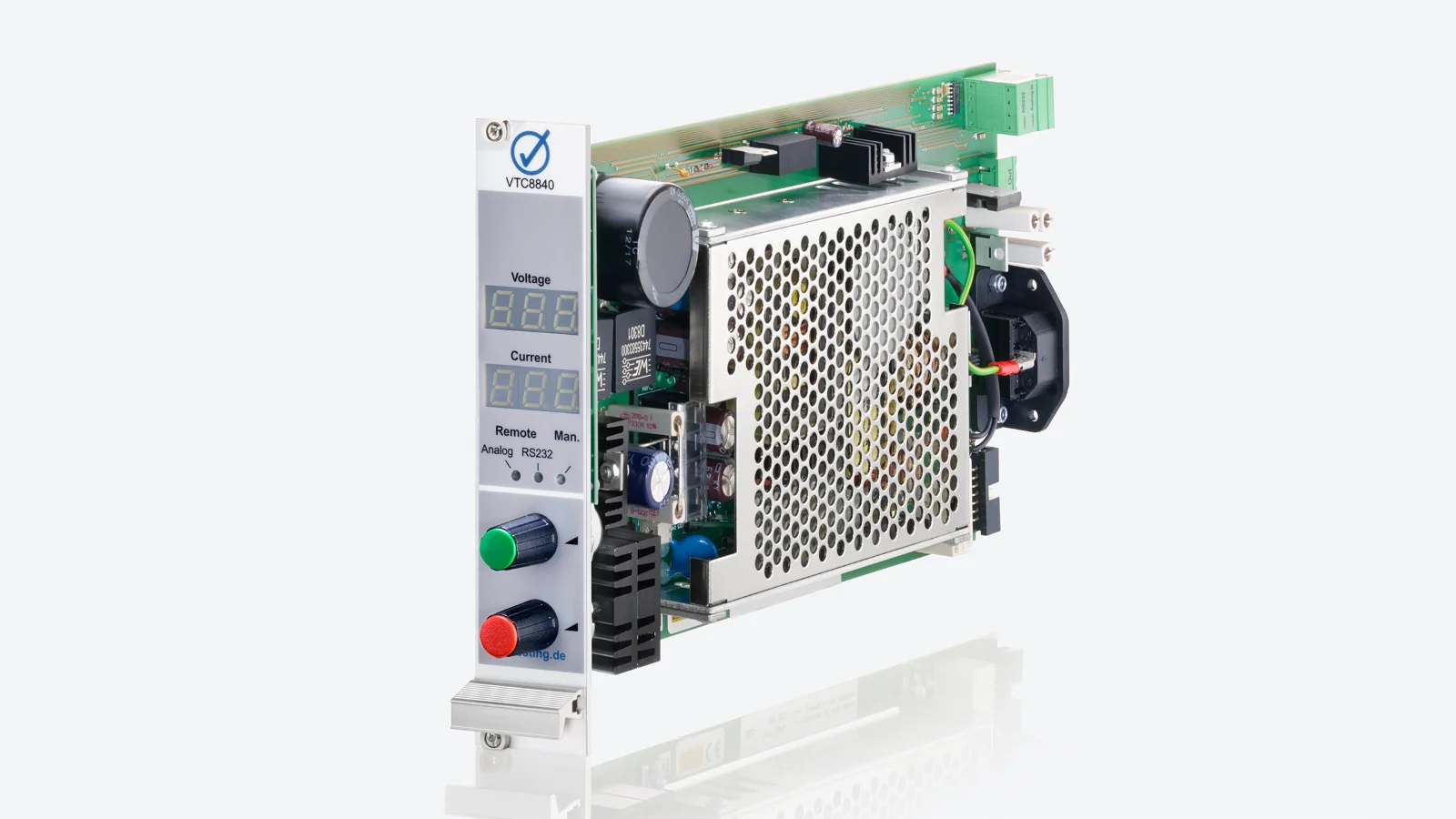

VTC8840
電源モジュール
VTC8840は、テスト時に被試験機器（DUT）に電流を供給するための、調整可能な200ワットの電源ユニットです。その形状とサイズはVT Systemのコンポーネントに合わせて設計されており、デスクトップケースやシステムラック内でVT Systemのコンポーネントと組み合わせて使用することができます。ただし、出力電流が10 Aであるため、VT Systemの電源としては使用できません。
本モジュールは欧州でのみ販売されています。
主な特徴
機能
- 自動テストモードでは、電圧および電流制限用の2つのアナログ制御電圧（0～10 V）を備えたインターフェイスを介してコントロールが行われます。
- また、シリアルインターフェイス RS232 によるコントロールも可能です。
- 手動操作は2つのポテンショメータによって行われます。したがって、このモジュールは、VT Systemのフレームにインストールすれば、一般的なラボ用電源としても使用できます。
テクニカルデータ
| VTC8840 | ||
| 入力 | ||
| 入力電圧 | 100 VAC … 240 VAC | |
| 周波数範囲 | 50 Hz … 60 Hz | |
| 230 VAC 時の最大入力電流 | 3,0 A | |
| 出力 | ||
| 出力電圧 | 0 … +40 VDC | |
| 出力電流 | 0 … 10 A | |
| 出力電力 | 200 W | |
| 基本データ | ||
| 温度範囲 | 0 ～ 40 °C | |
| 表示許容誤差 | ±2 % FS | |
| 外形寸法（長さ × 幅 × 高さ） | 300 × 173 × 36 mm | |
| 重量 | 約1,000 g | |
