Das VX1000 System ermöglicht einen hochperformanten Echtzeitzugriff auf ECU-interne Daten zum Messen und Kalibrieren. Es ist für den robusten Einsatz im Fahrzeug ausgelegt und wird gleichermaßen am Prüfstand sowie in Laborumgebungen eingesetzt. Der Steuergerätezugriff erfolgt über Debug- und Trace-Schnittstellen mit minimalen Auswirkungen auf die Laufzeit. Die Anbindung an den Mess-PC erfolgt über XCP on Ethernet. Erweiterte Funktionen wie First Loop DAQ, Flash-Overlays, Flash-Programmierung und Target Debugging unterstützen eine effiziente und robuste Steuergeräteentwicklung.
Highlights
- Leistungsstarker Datenzugriff: Mess- und Verstellzugriff auf steuergeräteinterne Daten mit höchsten Übertragungsraten und minimaler Rückwirkung.
- Kompakte Integration: Kleiner POD zur direkten ECU-Integration.
- Rückwirkungsfreie Messung: Datentrace-basierte Verfahren ohne Beeinflussung der Steuergerätelaufzeit.
- Flexible Systemintegration: Anbindung über generische und kundenspezifische Flex-Adapter.
Systemübersicht

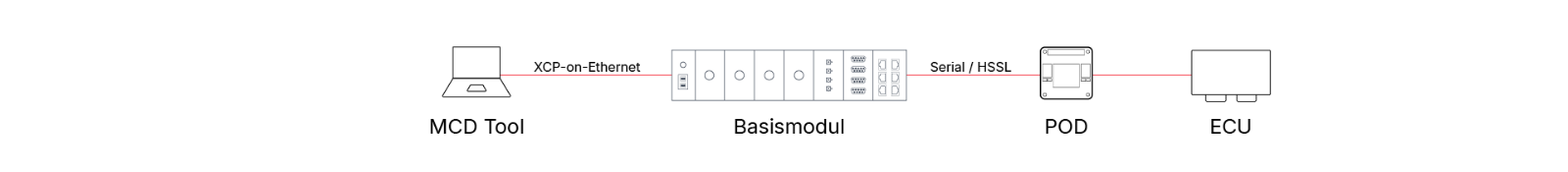

Das System besteht aus zwei Hauptkomponenten: dem Basismodul und dem POD (Plug-on-Device).
Alternativ ist mit dem XPOD auch eine einteilige Lösung verfügbar.
Hauptanwendungsgebiete
Varianten des Basismoduls
VX1060
Kompaktes und kostengünstiges Basismodul für den Serial POD.
VX1134/VX1135
Leistungsstarkes und vielseitiges Basismodul mit Unterstützung für Serial-, HSSL- und HSSL2-PODs. Erweiterbar durch Bus-Interfaces für CAN, CAN FD und FlexRay.
VX1161
Multi Base Module für komplexe Messszenarien mit bis zu sechs unabhängig parallel betriebenen Karten. Neben den POD-Schnittstellenkarten für Serial, HSSL und HSSL2, sind auch Netzwerkinterfaces, Videokarten und Analoge und Digitale IO Karten verfügbar.
Weitere Informationen zum VX1161
Technische Details
| VX1060 | VX1134/VX1135 | VX1161 | |
| Abmessungen (B x T x H) | 106 mm x 115 mm x 32 mm | 172 mm x 147 mm x 55 mm | 342 mm x 256 mm x 95 mm |
| Gewicht | 330 g | 1050 g | 3200 g … 4300 g (abhängig von der Konfiguration) |
| Spannungsbereich / Leistungsaufnahme | 5,5 VDC … 50 VDC, max. 3 W (ohne POD) Standby: 70 mA bei 12 V | 7 VDC … 34 VDC, max. 9 W (ohne POD) Standby: 1 mA bei 12 V | 8 VDC … 34 VDC max. 125 W (abhängig von der Konfiguration) Standby: < 10 mA bei 12 V |
| Temperaturbereich | -40 °C … +70 °C | -40 °C … +60 °C | -40 °C … +60 °C |
| Uplink-Bandbreite | 100 Mbit/s | 1 Gbit/s | 2 × 10 Gbit/s und 4 × 1 Gbit/s |
| Unterstützte Interfaces | Seriell | VX1134: HSSL, HSSL2 VX1135: Seriell, HSSL, HSSL2, CAN / CAN FD, CAN SIC, FlexRay | Seriell, HSSL, HSSL2, CAN / CAN FD, FlexRay, Automotive Ethernet, GMSL, FPD-LINK III |
Die Plug-on-Devices (POD)
Serial POD
Der Serial POD wird an die Debug-Schnittstelle des Mikrocontrollers angeschlossen und ermöglicht direkten RAM-Zugriff über JTAG, SWD, Zipwire oder DAP. Durch seine sehr kompakte Bauweise eignet er sich für alle Anwendungsfälle und Umgebungen, insbesondere für die Integration in Gehäuse von Serien-Steuergeräten.
HSSL POD
Der HSSL POD nutzt leistungsstarke Daten-Trace-Schnittstellen, um höchste Messdatenraten bei minimaler Beeinflussung der Steuergeräte-Laufzeit zu erreichen.
XPOD
Der VX1622B XPOD ermöglicht die Erfassung von Daten aus dem Steuergerät ohne Basismodul.
Mehr über den XPOD
Technische Details
| Serial POD | HSSL-POD | XPOD | |
| Abmessungen | 23 mm x 24 mm x 7 mm | 40 mm × 35 mm × 9 mm | 37 mm x 34,5 mm x 9 mm |
| Gewicht | 3 g | 10 g | 10 g |
| Ungefähre Verlustleistung (bei maximaler Betriebstemperatur) | 0,8 W | 2,5 W | 2,9 W |
| Versorgung | Durch das Basismodul | Durch das Basismodul | 5 VDC … 32 VDC ungeregelt aus dem Steuergerät; Passive Power-over-Ethernet über optionalen Adapter |
| Betriebstemperatur (max. Temperatur am FPGA-Gehäuse) | -40 °C … +115 °C | -40 °C … +115 °C | -40 °C … +115 °C |
Produktvideos
Erfahren Sie alles über das Konzept der VX1000-Produktfamilie
Äußerst klein und vielseitig – die Schnittstelle zum Steuergerät
Unterschiedliche Anwendungsfälle, unterschiedliche Funktionsumfänge – lernen Sie diese kennen
Multi-Base-Modul als konfigurierbare Hardware für Großprojekte
