PREEvisionでモデルベース・システムズ・エンジニアリングの未来を切り拓きましょう

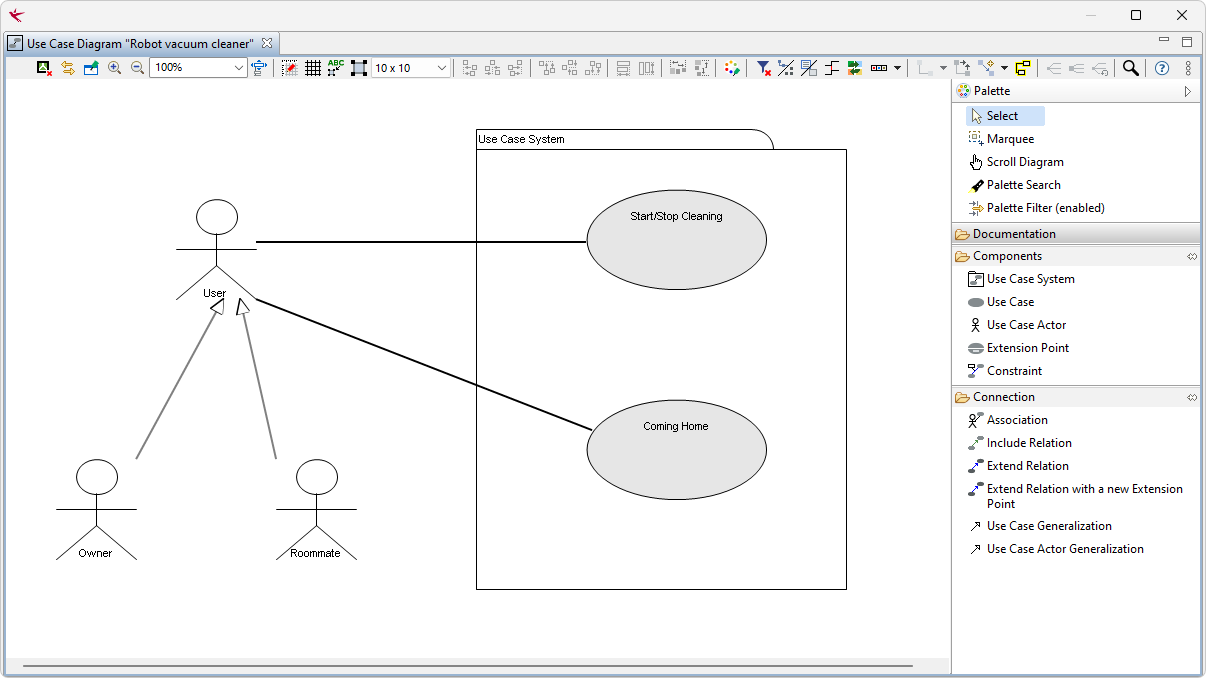

ステークホルダーの要件が出発点となります。これらは、ステークホルダーにとっての製品のメリットを平易な言葉で説明したものです。シンプルなエディタを使用することで、テキストや画像、ユースケース図を活用することができます。

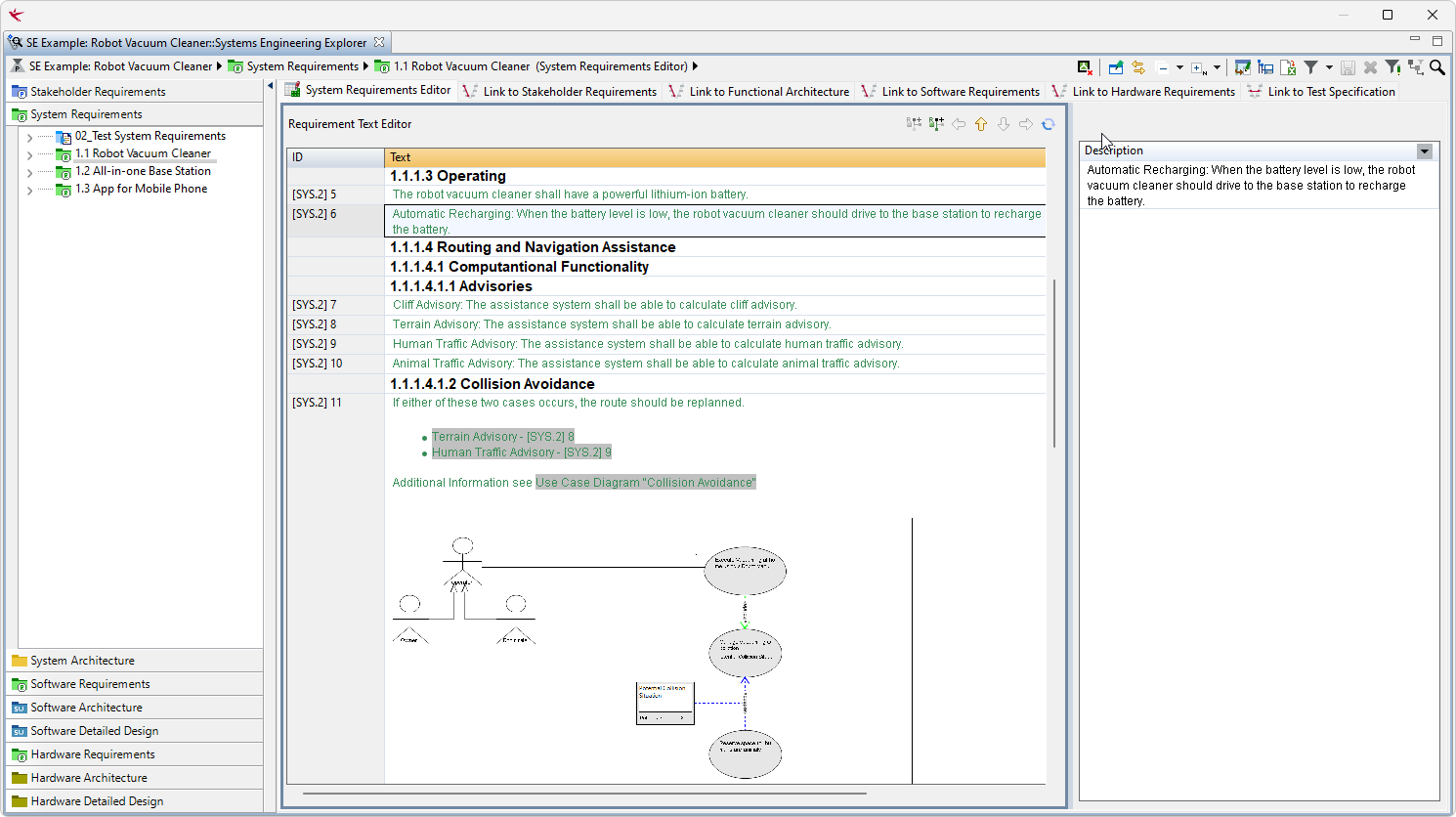

その後、これらのステークホルダーのニーズを、技術的に精緻化されたシステム要件へと落とし込みます。モデルや文書によって定義されたこれらの実行可能な仕様は、設計、実装、およびテストの指針となります。

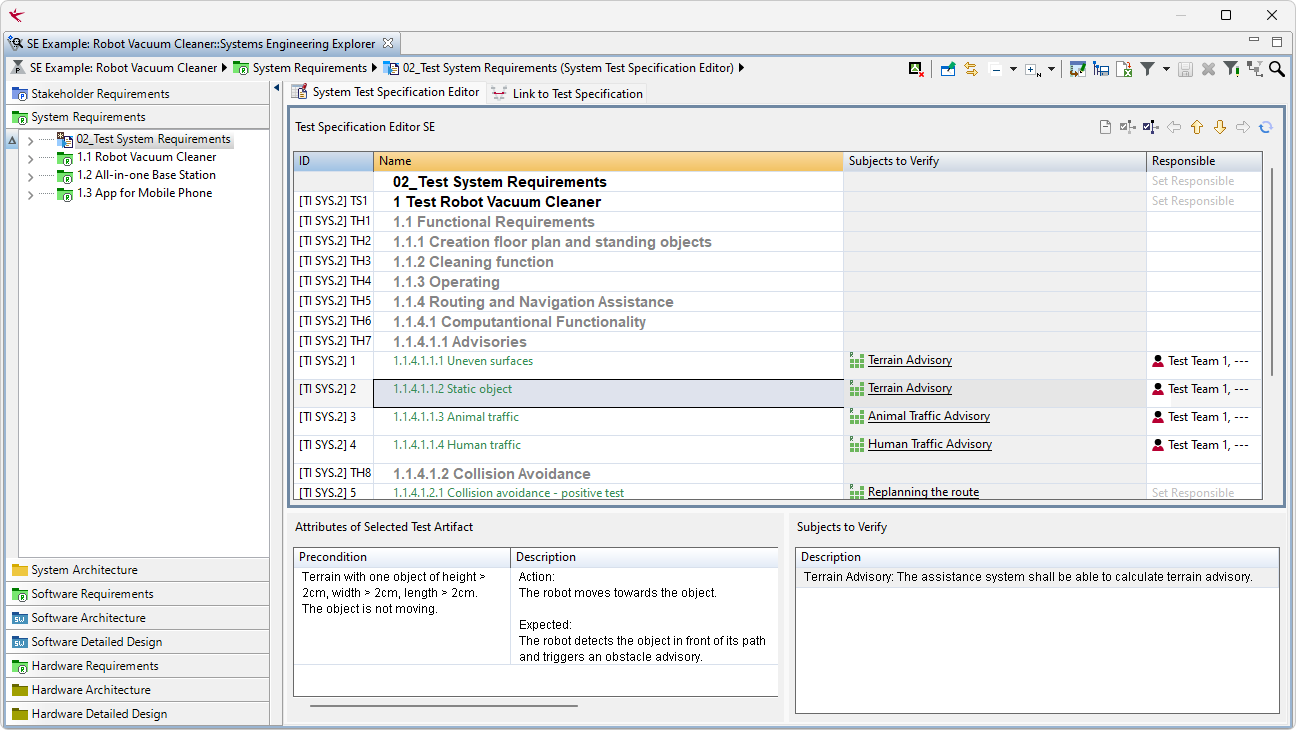

要件定義の段階では、すべての要件を網羅したテスト仕様書を作成します。その後、テスト項目を要件と関連付け、水平方向のトレーサビリティを確立します。

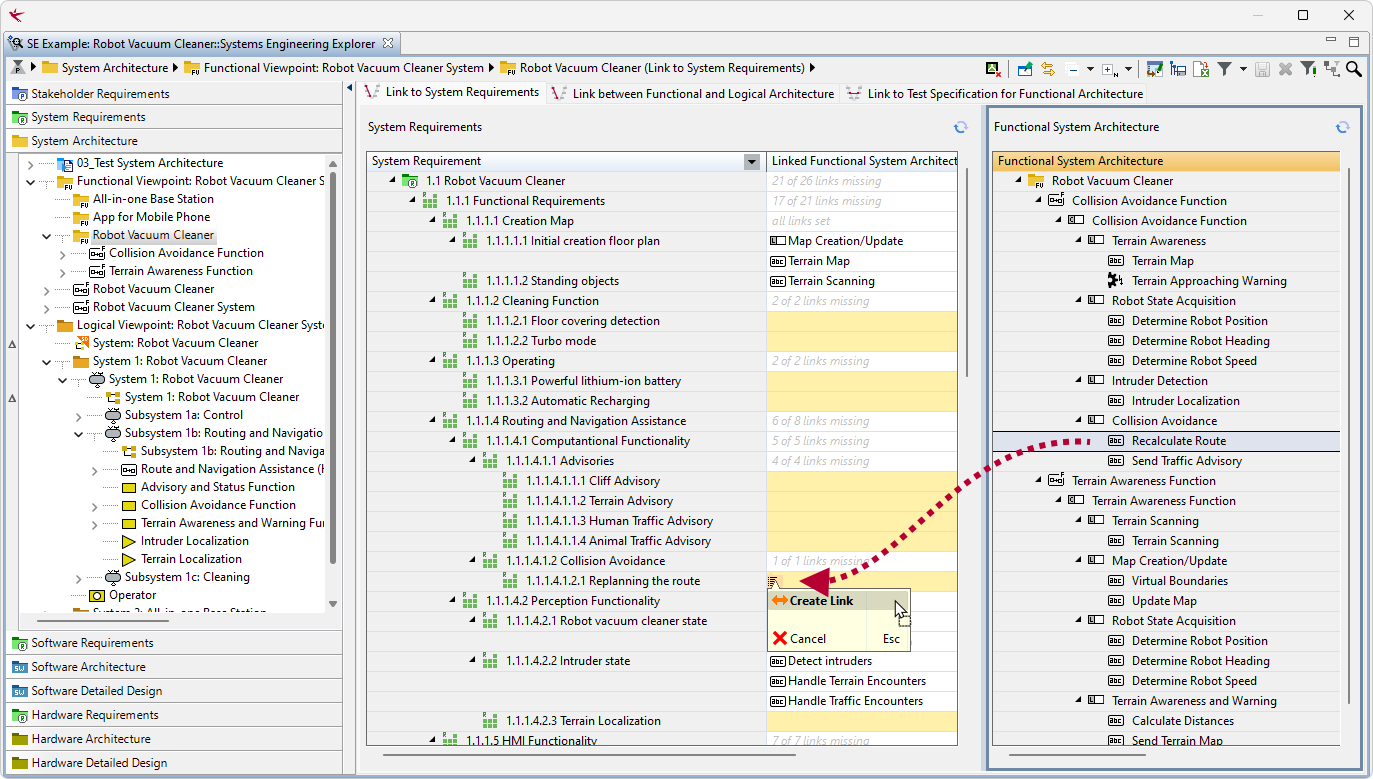

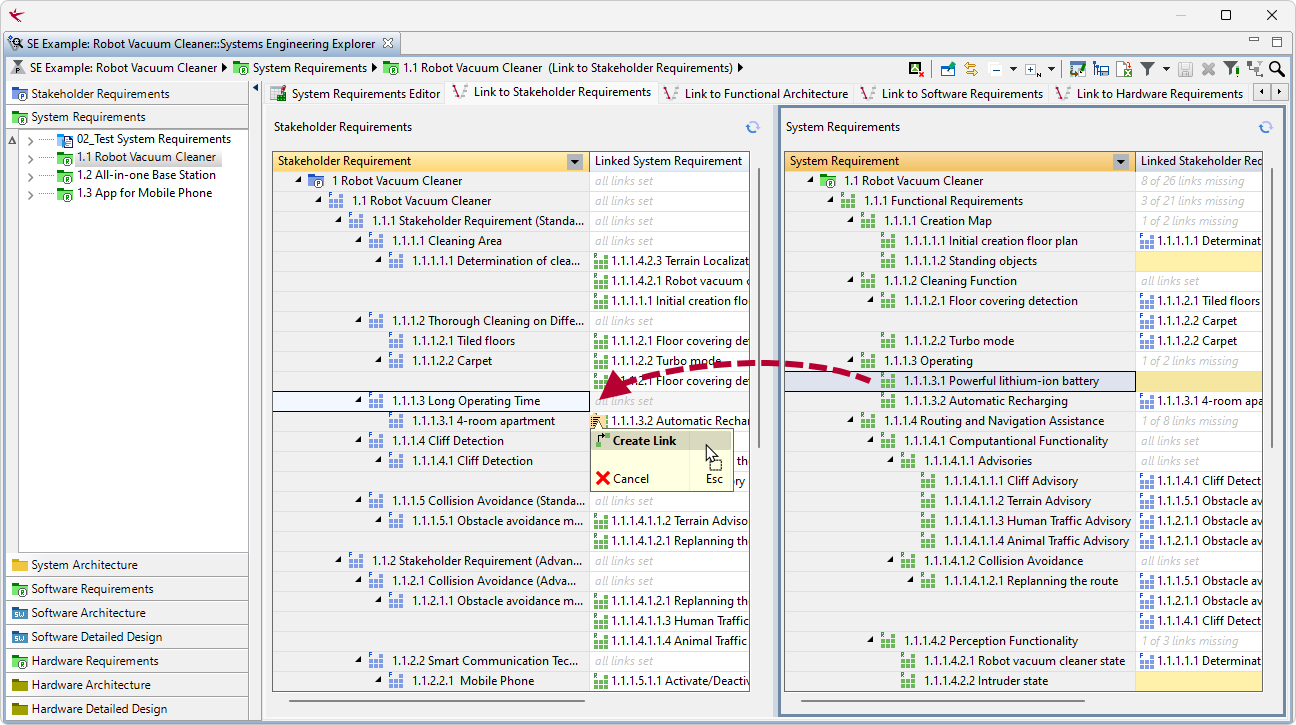

最後に、シンプルなトレーサビリティエディタを使用してシステム要件とステークホルダーの要件を関連付け、垂直トレーサビリティを定義します。その後の段階では、設計要素と実装成果物を要件と関連付け、ASPICEやISO 26262などの標準への準拠を確保します。

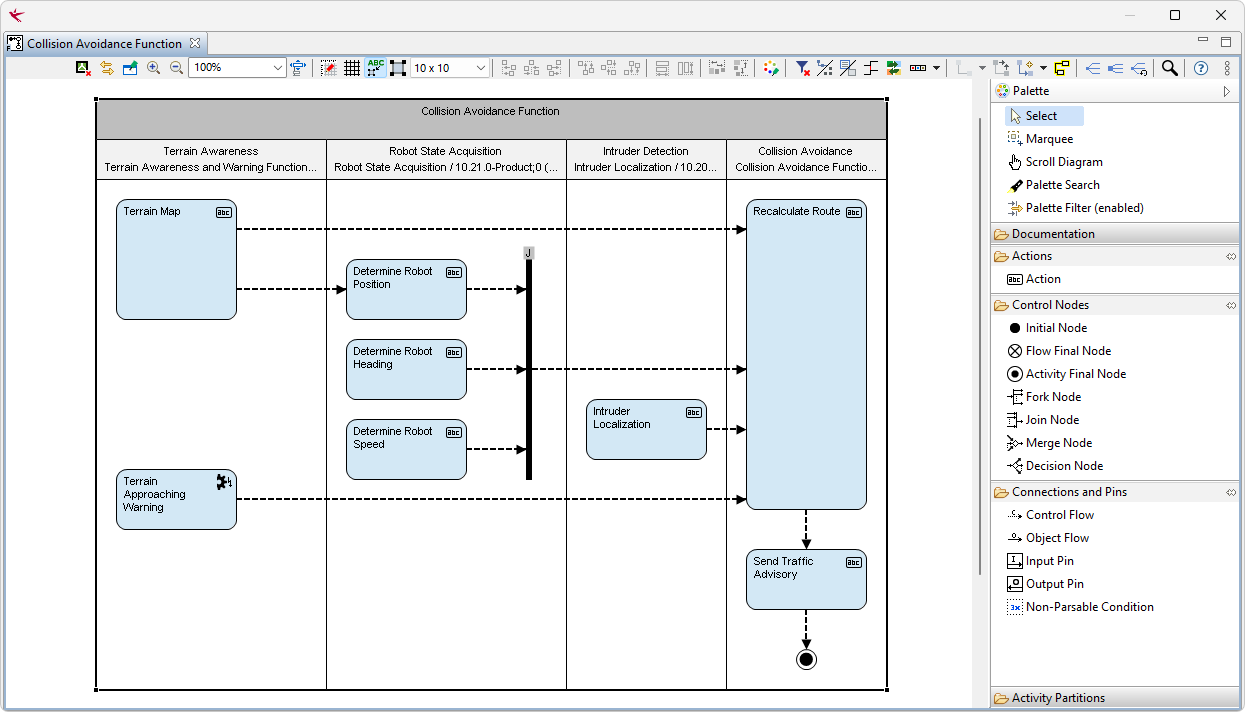

まず、必要な機能、サブ機能、およびそれらの相互作用を定義することから始めます。現代の製品は、システム群から構成されるシステムです。アクティビティ図を作成し、システムを独立した視点から見た挙動を記述します。すべてのシステム要件を網羅する機能的な視点の設定を行います。

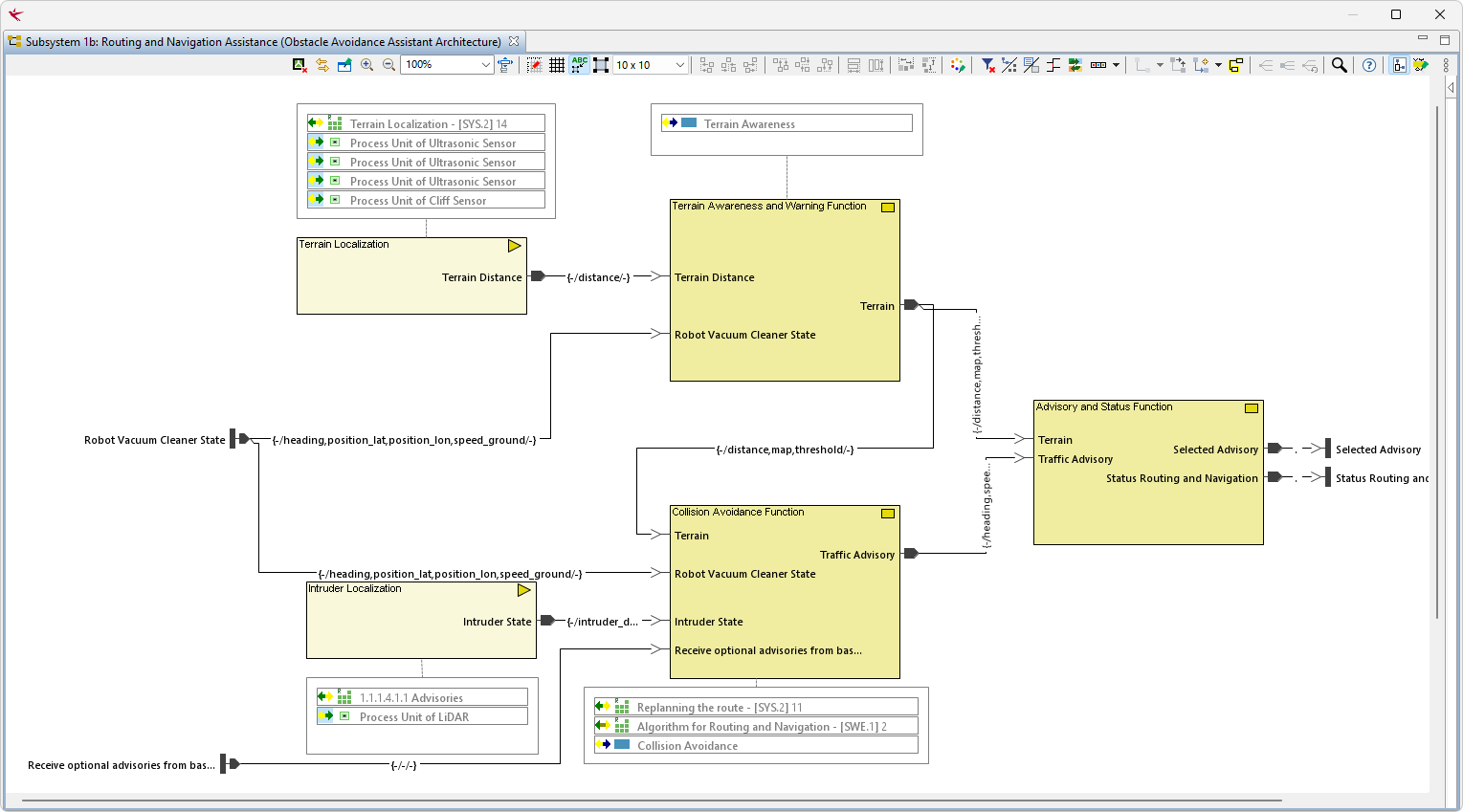

機能的な観点からは、物理的な実装とは独立して、システムがどのように機能を果たすかを定義します。論理的な観点からは、異なるシステム間で共有されるセンサーやアクチュエータなど、複雑な製品を構成するさまざまなシステムを統合します。ブロック図を用いて、センシングブロック、機能ブロック、アクチュエーションブロックといった論理コンポーネントや、データフローを含む論理アーキテクチャを定義します。

トレーサビリティを確保するため、システム設計のために作成された開発設計要素を、要件およびテスト仕様書の双方に関連付けてください。

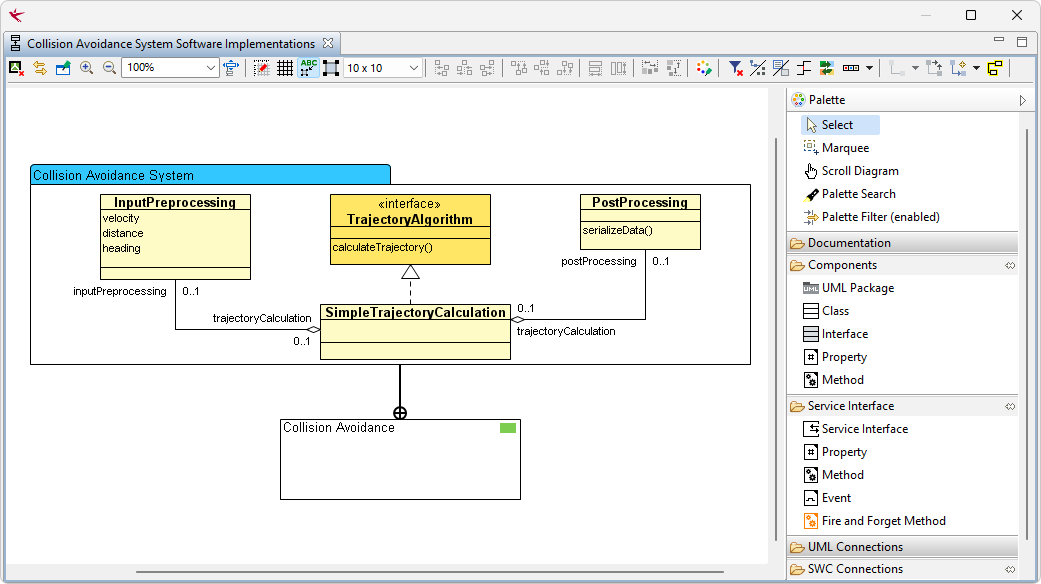

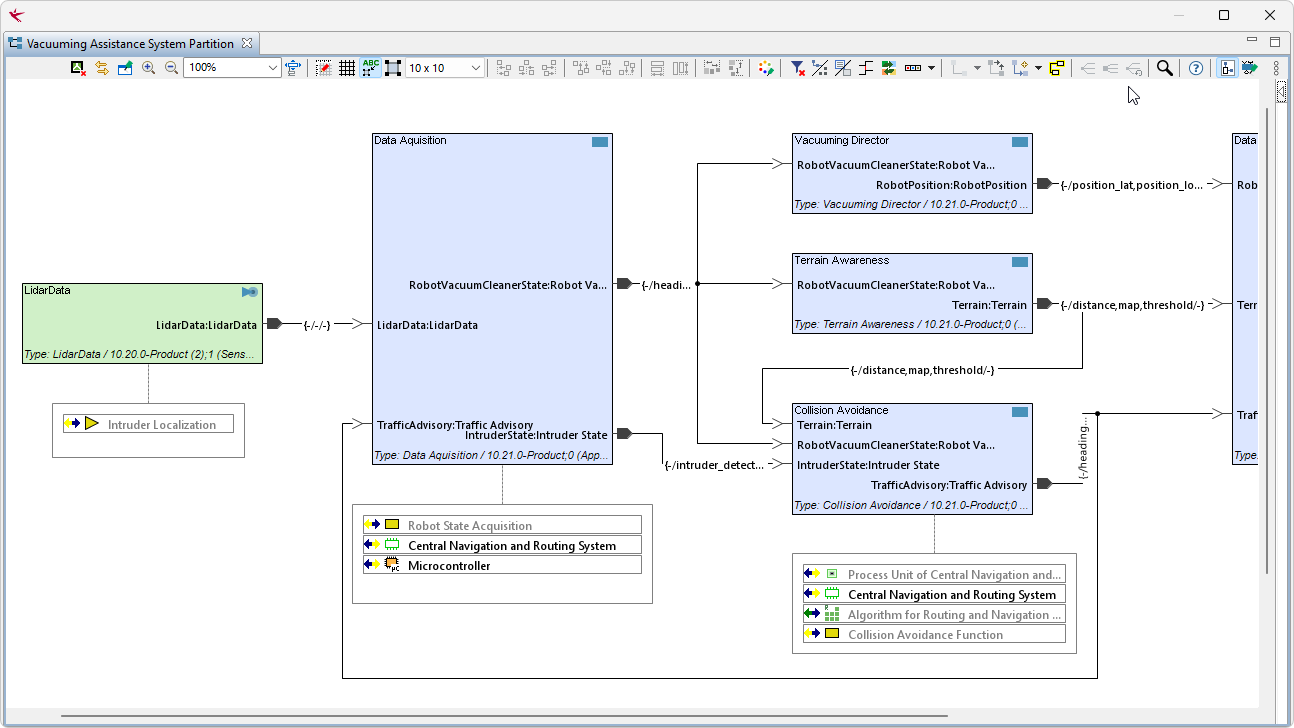

ソフトウェアコンポーネントは、その接続関係やインターフェースとともに定義されます。ソフトウェアアーキテクチャのこうした静的な側面をモデリングするために、PREEvisionではソフトウェアアーキテクチャ図とクラス図を提供しています。

PREEvisionでは、アーキテクチャの定義に加え、詳細なソフトウェア設計のモデリングを行うことができます。クラス図は、ソフトウェアコンポーネントの内部構造を表します。システムの動作については、ステートマシン、シーケンス図、アクティビティ図を活用してください。

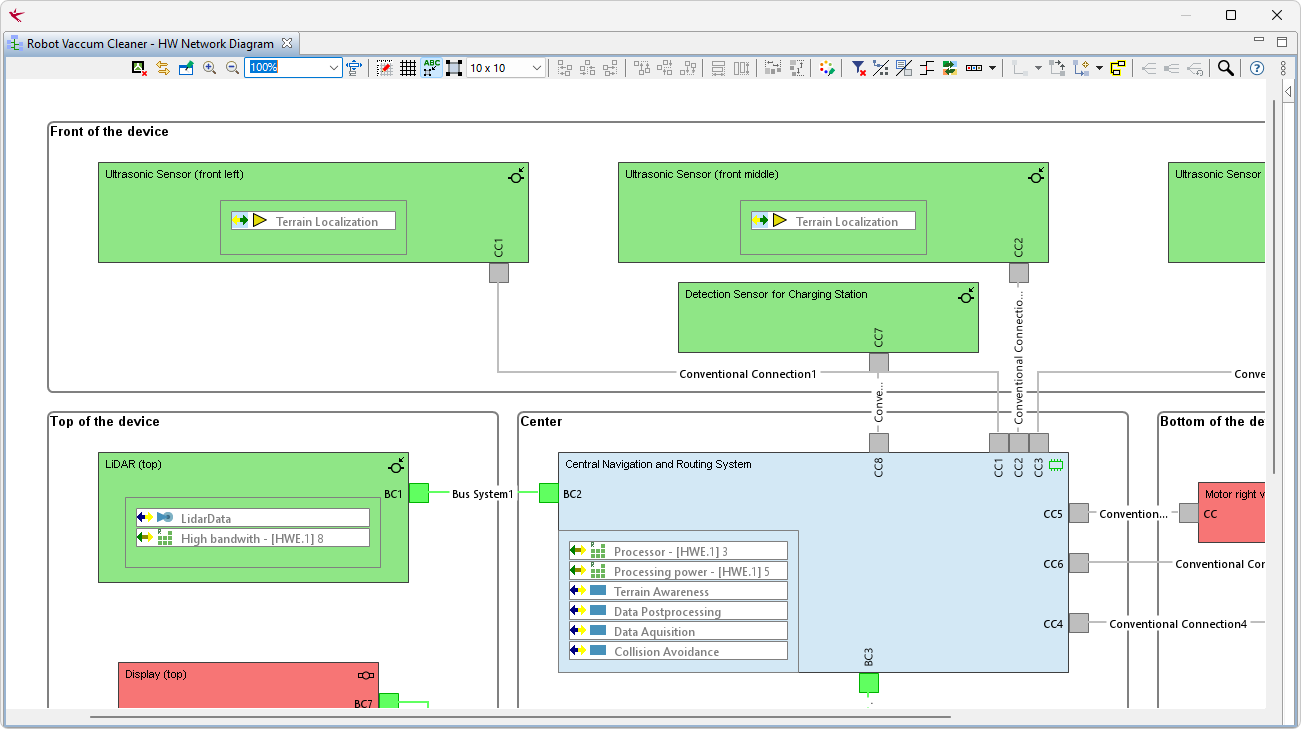

図面では、E/Eシステム全体、またはScope内の関連部分のネットワークトポロジーを構築します。ネットワーク図は、インターフェース、電源、通信トポロジーなど、さまざまなE/Eコンポーネントの定義を支援します。

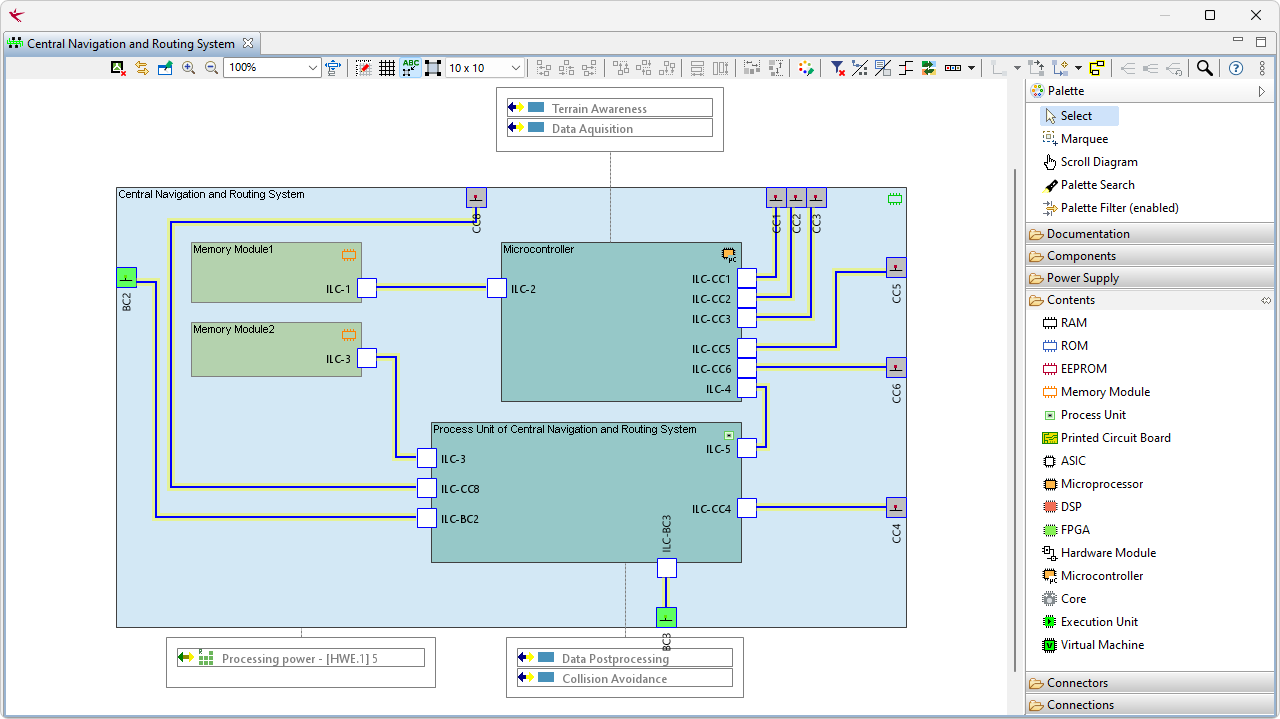

詳細なハードウェア設計については、電源、ヒューズ、およびアースの設計概念を明記してください。ワイヤーハーネス設計の詳細をモデル化してください。センサー、アクチュエータ、ECU、および高性能コンピューター（HPC）の内部アーキテクチャについては、PREEvisionがコンポーネント図を提供します

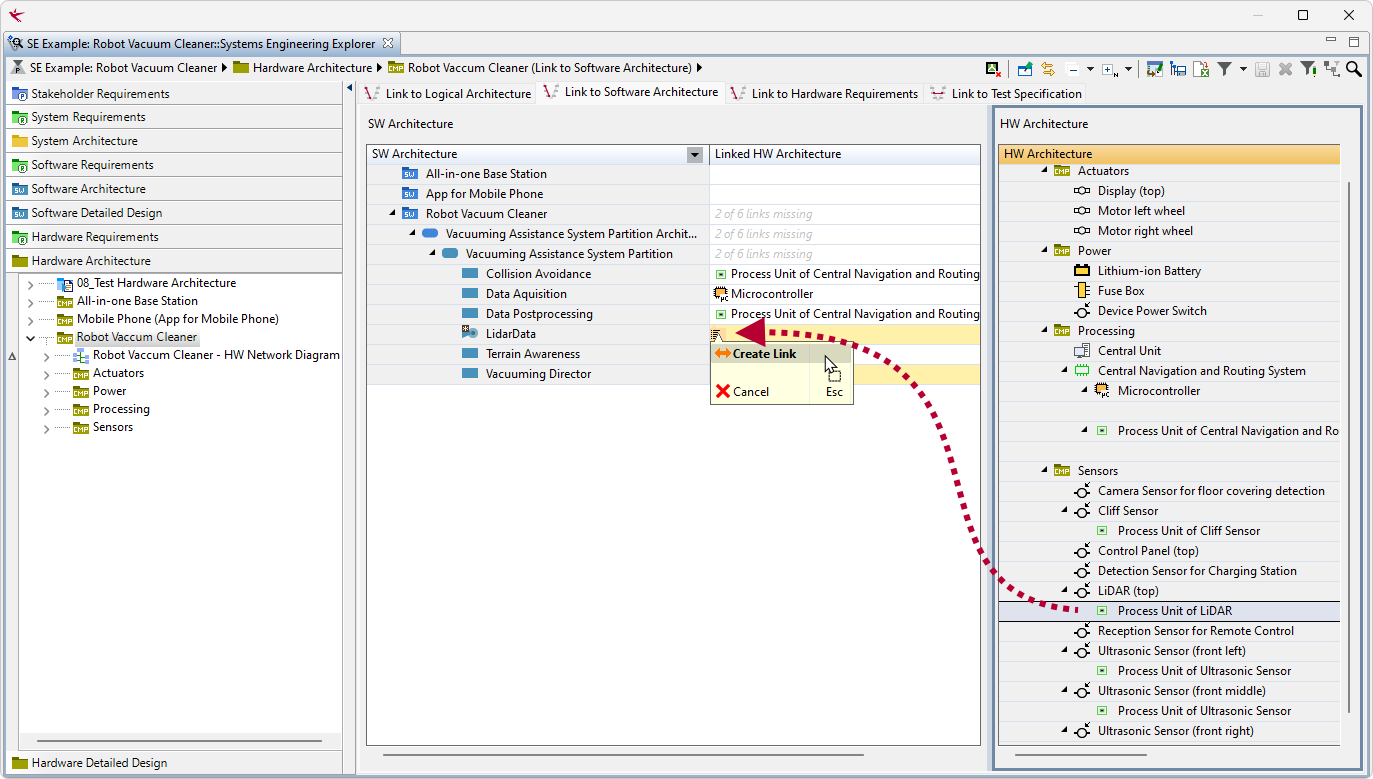

ソフトウェアとハードウェアの両方を要件および論理アーキテクチャに関連付け、垂直方向のトレーサビリティを確保します。ソフトウェアとハードウェアを関連付けることで、最終的にハードウェアネットワーク上でどのようなデータが交換されるかが決定されます。
