CANapeのOption Thermodynamic State Chartsを使用すれば、熱力学データを他の測定データと同期を取りながら表示することや、極めて有益な情報が得られる状態図を生成して、オンラインおよびオフライン解析に利用することも可能になります。
空調システムや冷却システムの開発・試験では、圧力や温度などの物理量が、テストベンチや試験車両で計測されます。これらのデータは、多くの場合、ほかの計測信号やコントローラー内部の値とともに取得されます。システム構成やコンポーネントおよび冷媒の設計を評価するには、熱力学データを状態図として可視化することが重要です。
特長
- 豊富な設定オプション：多様なデザインの状態図に応じたさまざまな設定を選択可能
- 熱物性データを包括的にサポート： 専門企業であるTLK-Thermo GmbHの豊富なTILMedia物質ライブラリから熱物性を選択し、実在気体と混合気体の両方に使用可能
- 状態図のオンライン計算：用途に応じて等値線の個別の適合
機能

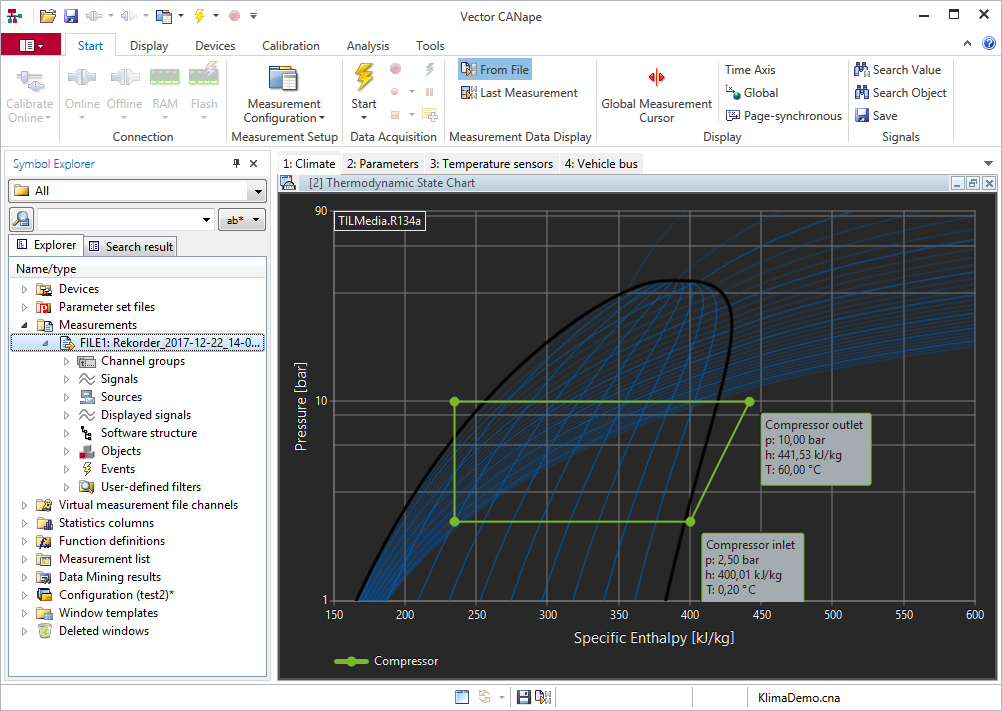

Option Thermodynamic State Chartsを使用すれば、マウスを数回クリックするだけで、独自の熱力学状態図を生成できます。これにより、例えば冷却サイクルの解析を容易に行うことができます。状態図のタイプは以下の中から選択できます。
- 圧力-エンタルピー（ph）
- 圧力-比体積（pv）
- 圧力-温度（pT）
- 温度-エンタルピー (Th)
- 温度-エントロピー (Ts)
状態図を設定する際は、幅広い物質の中から選択できるほか、混合物を使用することも可能です。表示される状態図に関連する温度や圧力などの変数は、物質データに基づいて測定シグナルから計算されます。また、このプロセスにより、サイクル内で欠けている基準点を特定することも可能です。
