CANoe Emulation Package EVは、CANoe向けの拡張パッケージです。記録した充電セッションをパラメーター化されたエミュレーションモデルへ変換し、実際の充電ステーションの通信挙動を再現します。特に、エラーケースや限界条件の再現に重点を置いています。
本パッケージは、充電通信、相互運用性（インターオペラビリティ）、およびシステムの堅牢性を検証する必要がある開発チームやテストチーム向けに設計されています。実車や実環境での繰り返し試験を行うことなく、効率的な検証を実現できます。また、再現性と自動化が重要となるラボ環境、SIL（Software-in-the-Loop）環境、HIL（Hardware-in-the-Loop）環境に最適です。
メリット
CANoe Emulation Package EVは、実際の充電データを再現可能な仮想テストパートナーに変換します。
- 実際の充電ステーションをエミュレーションします：
物理的なEVSEを、実際の充電セッションから導き出されたエミュレーションに置き換えます。 - フォールトやエッジケースを再現する：
ラボ環境で、発生頻度が低い、または再現が困難な問題を再現可能にします。 - テストの再現性を向上させます：
変動しやすい実環境のフィールド条件ではなく、安定的で決定論的な充電挙動を用いてテストを行います。
- 時間とコストの削減：
出張、セットアップ作業、および現場での繰り返しテストを最小化します。 - 自動検証の導入・活用支援：
エミュレーションベースのテスターを継続的テストプロシージャに統合します。
製品概要
CANoe Emulation Package EV は、記録された充電通信を実行可能なエミュレーションモデルに変換します。実際の充電ステーションで繰り返しテストを行う代わりに、フィールドデータから直接導き出された仮想 EVSE の挙動を用いて作業を行うことができます。

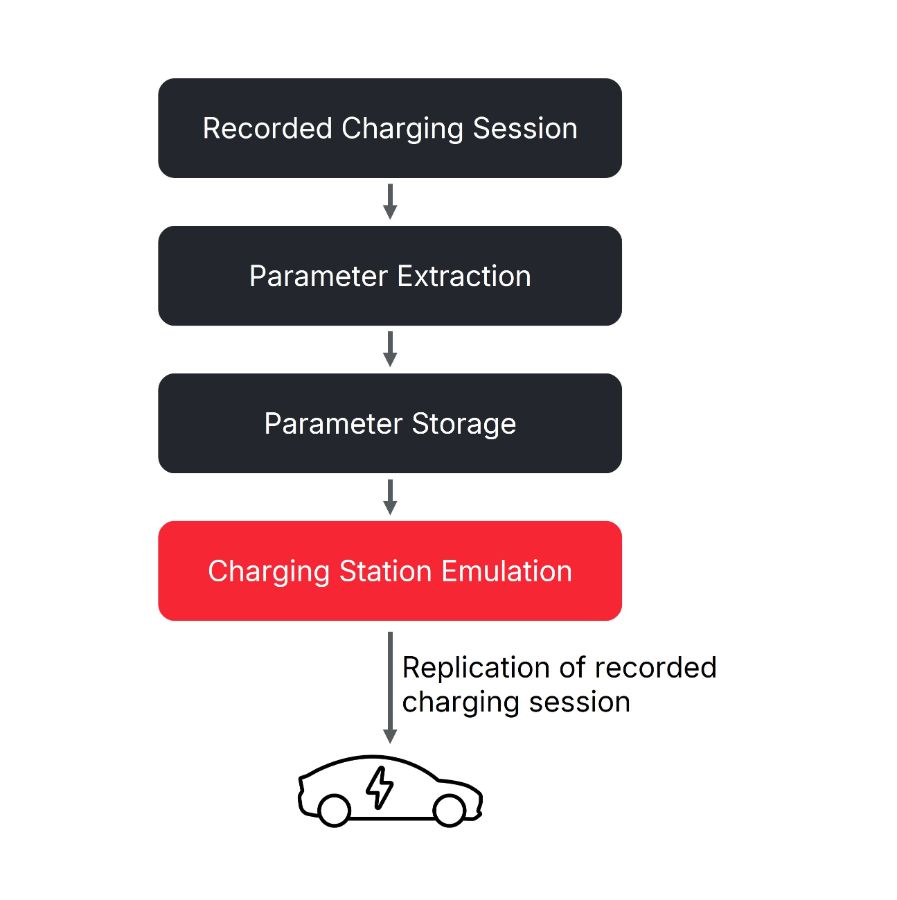

一般的なワークフロー
記録された充電セッション（BLFファイルやPCAPファイルなど）をCANoeにインポートします。
通信データを再生し、自動的に解析します。
プロトコルパラメータや通信パラメータを自動的に抽出します。
CANoeのテストユニットをパラメーター化します。
制御された環境下で、ステーションの充電挙動をエミュレートします。
その結果、特にプロトコルの処理、パラメータのネゴシエーション、タイミング、およびエラー時の挙動において、フィールドで監視される実際の充電ステーションと同様の挙動を示す仮想充電ステーションが実現されます。
主な特長
- ログの自動解析
BLFやPCAPなどの形式で記録された負荷テストセッションを解析し、手作業を必要とせずにログのプロパティ、メッセージシーケンス、および動作パターンを抽出します。 - データ駆動型のパラメータ抽出
実際の通信データからエミュレーションパラメータを自動的に導出し、構造化されたバリアントプロファイルとして保存します。すべてのトランスポート層およびアプリケーションレイヤーが考慮されます。 - 現実的なEVSEエミュレーション
抽出されたパラメータによって動作が完全に定義された汎用テスターを使用し、標準化された負荷通信に基づいたエミュレーションを実行します。 - エラー指向の挙動再現
フィールドでの充電セッションで監視された実際のフォールトシナリオや逸脱を再現し、再生します。 - 再現性のある実験室テスト
SILおよびHIL環境から車両全体テストに至るまで、仮想充電ステーションを安定的かつ再現性の高いテストパートナーとして使用します。 - CANoeとのシームレスな統合
別途シミュレーションツールを導入することなく、既存のCANoeオプションやワークフローを使用できます。
