CANoe Test Package EV には、EV 充電通信向けの強力なテストケースが体系的にまとめられたライブラリが用意されています。
本製品を使用することで、CCS/NACS（IEC 61851、ISO 15118、DIN 70121）、GB/T、CHAdeMOなどの国際標準に対するコンフォーマンステストおよび相互運用性テストを実施できます。専用のセキュリティテストにより、脆弱性の特定が可能となり、セキュリティ目標の達成を支援します。
メリット
- テストケースの選択、実行、レポート作成をシームレスかつ自動化することで、テストプロセスが効率化され、時間の節約と手作業の負担削減につながります。
- 主要な国際充電標準（CCS、NACS、GB/T、CHAdeMO）をすべて包括的にサポートすることで、幅広い互換性と将来性を実現します。
- UNECE WP.29 サイバーセキュリティ規制（CSMS）や ISO/SAE 21434 などの要件に対応することで、規制順守を強化し、お客様が業界の義務要件を満たすことを支援します。
- 柔軟で拡張性の高いテストケースにより、特定のテストニーズへの適応や、追加のハードウェアとの統合が容易になります。
ギャラリー
ツールのワークフローとユースケース
テストケースの実行と編集は、vTESTstudio、CANoe、およびvCTSを用いたツールのワークフローに組み込まれています。以下の2つのユースケースが区別されます：
ユースケース：テストの実行

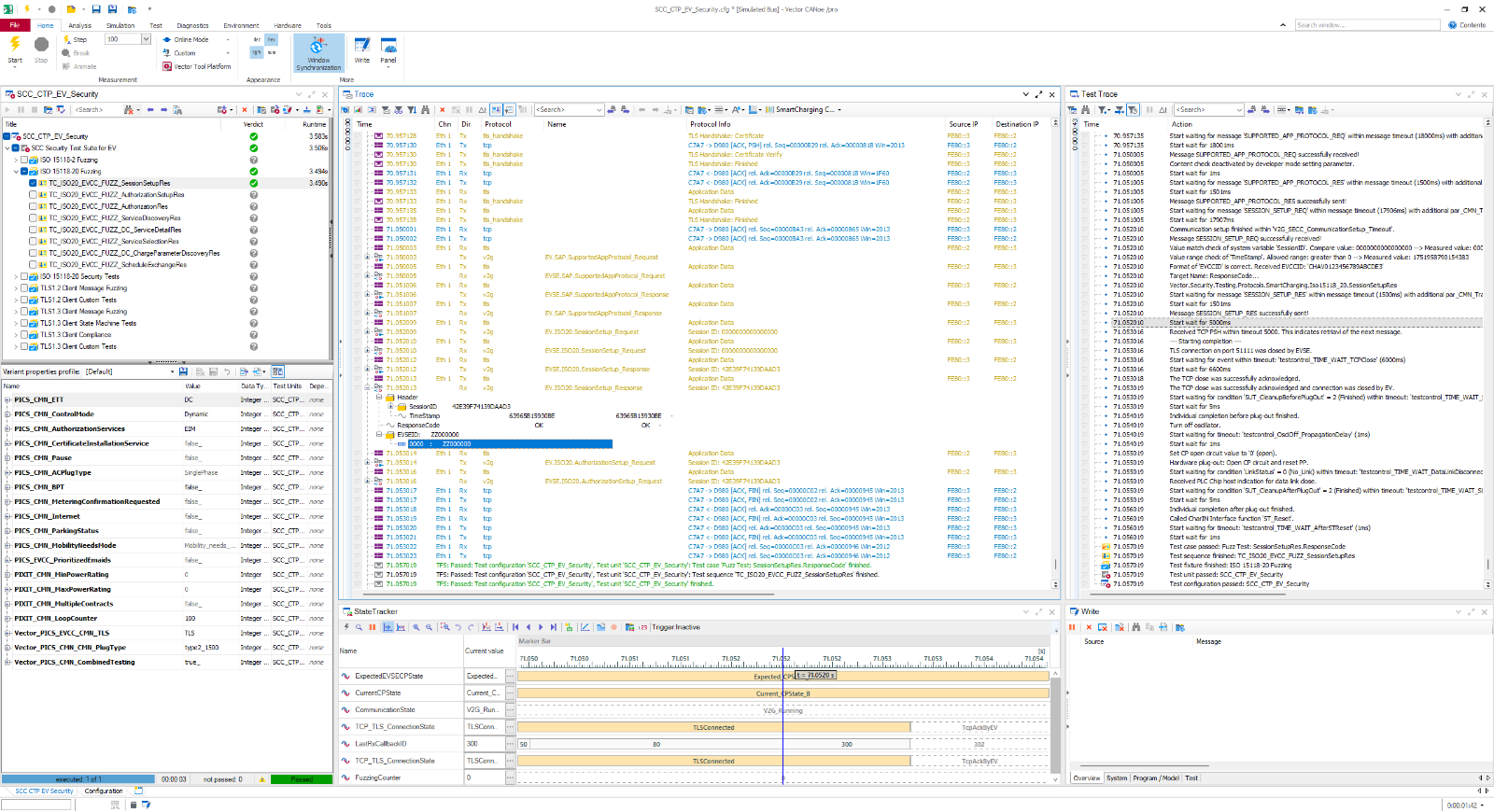

純粋なテストケースの実行については、すぐに利用できるセットアップが用意されています。テストの実行自体はCANoeで行われます。CANoeでテストケースを個別に、またはグループ単位で選択し、開発プロセスの統合レベルに応じて、vCTS、VT System、またはvVIRTUALtargetを使用して実行します。テスト結果はテストレポートに記録され、CANoe Test Report Viewerで閲覧したり、XML/HTMLフォーマットで出力したりすることができます。
ユースケース：テストの変更と実行

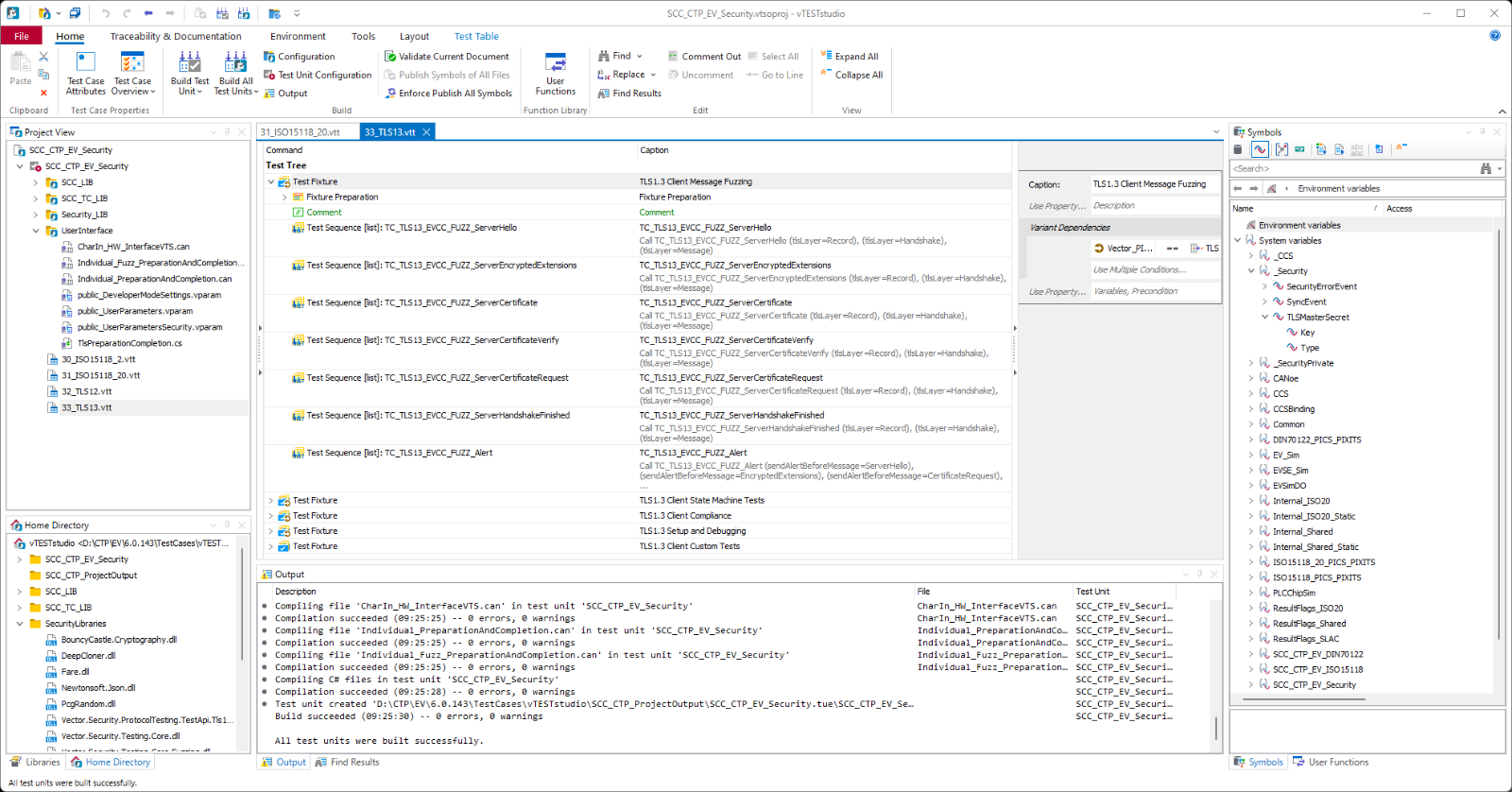

テストケースの修正および実行のために、強力なAPIと編集可能なテストライブラリのソースコードが用意されています。修正はvTESTstudioで簡単に行うことができます。修正後、カスタマイズされたセットアップが作成され、これをCANoeで直接開いて実行することができます。
主な特長
- テストテーブルおよびCAPLを用いたテストケースの実装
- テスト対象システム（SUT）へのテストケースの適応
- バリアント依存関係の選択と可視化（PICS/PIXIT）
- プロトコル仕様からの要件へのトレーサビリティ
- サードパーティ製ハードウェアを接続するためのCharINインターフェイスのサポート
- CharIN設計ガイドの考慮
バージョン7.0のハイライト機能
- スマート制御充電バッテリー情報交換プロトコル（K-VAS - 韓国）*に関する多くのコンフォーマンステストケース
- セキュリティテストの更新
- 多数のIEC 61851-1コンフォーマンステストケース*
- 多数のISO 15118-21コンフォーマンステストケース*
- 多数のISO 15118-23コンフォーマンステストケース*
* まだ実装されていないテストケースについては、今後のリリースで対応する予定です。

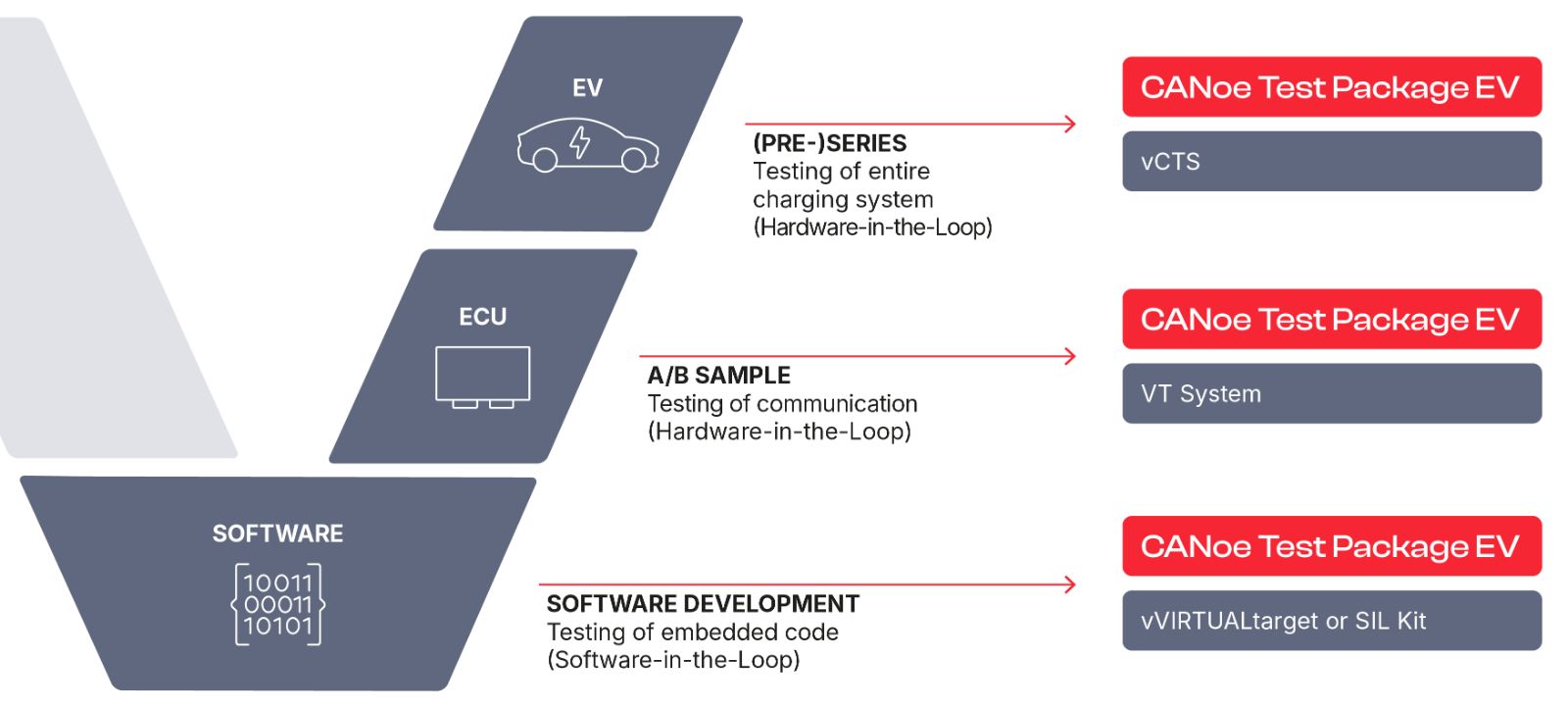

統合レベル
CANoe Test Package EVのテストケースは、開発プロセスのさまざまな統合段階でご利用いただけます。この柔軟性により、ワークフローが簡素化され、コスト削減につながります。
ソフトウェア要件
テストケースの実行中にメッセージを送信・受信するには、追加で必要な「CANoe Option .SmartCharging」が必要となります。また、標準によって異なりますが：
- CCSおよびNACSの場合：CANoe.Ethernet（CANoeバージョン19未満）
- GB/Tの場合：CANoe.J1939
- CHAdeMOの場合：CANoe.CAN（CANoeに既に含まれています）
テストケースはvTESTstudioを使用して作成されます。そのため、既存のテスト環境やテスト対象システムに合わせてテストケースを調整するには、vTESTstudioが必要となります。
ハードウェア要件
ソフトウェアレベル（SIL）でのテストケースの実行には、vVIRTUALtarget または SIL Kit を使用して仮想化された ECU を生成します。
コンポーネントレベル（A/Bサンプル）でのテストケースの実行については、Vectorハードウェアインターフェースのコントロール機能がすでに直接統合されています：
- セキュリティおよびCCS/NACSについては、VT5201+ PLCpiggy（QCA7000、QCA7006AQ、MSE1021、CG5317）または、引き続きサポートされているVT7970/VT7971/VT7870が使用されます。
- GB/T向け：VT2004A、VT2816、およびCANインターフェイス
- CHAdeMO用：VT2004A、VT2816、およびCANインターフェイス

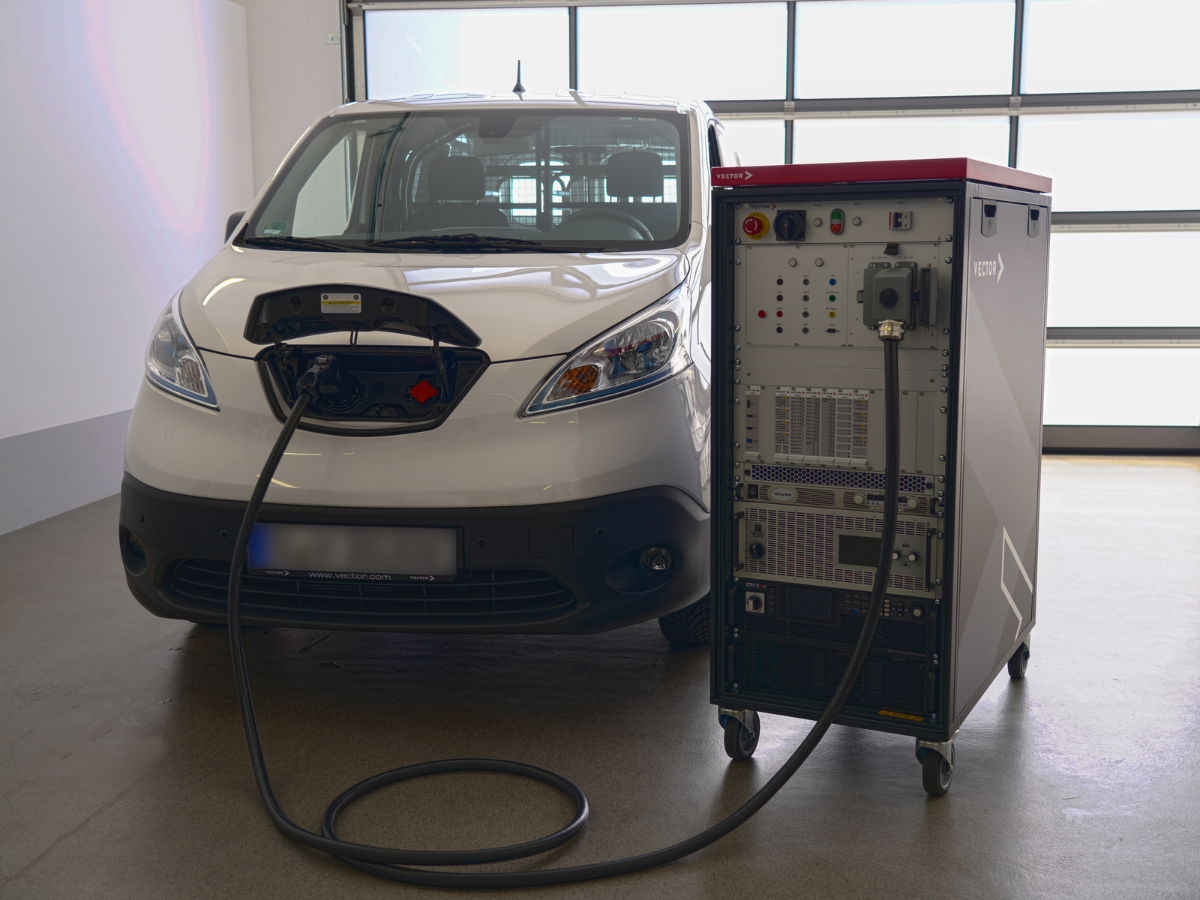

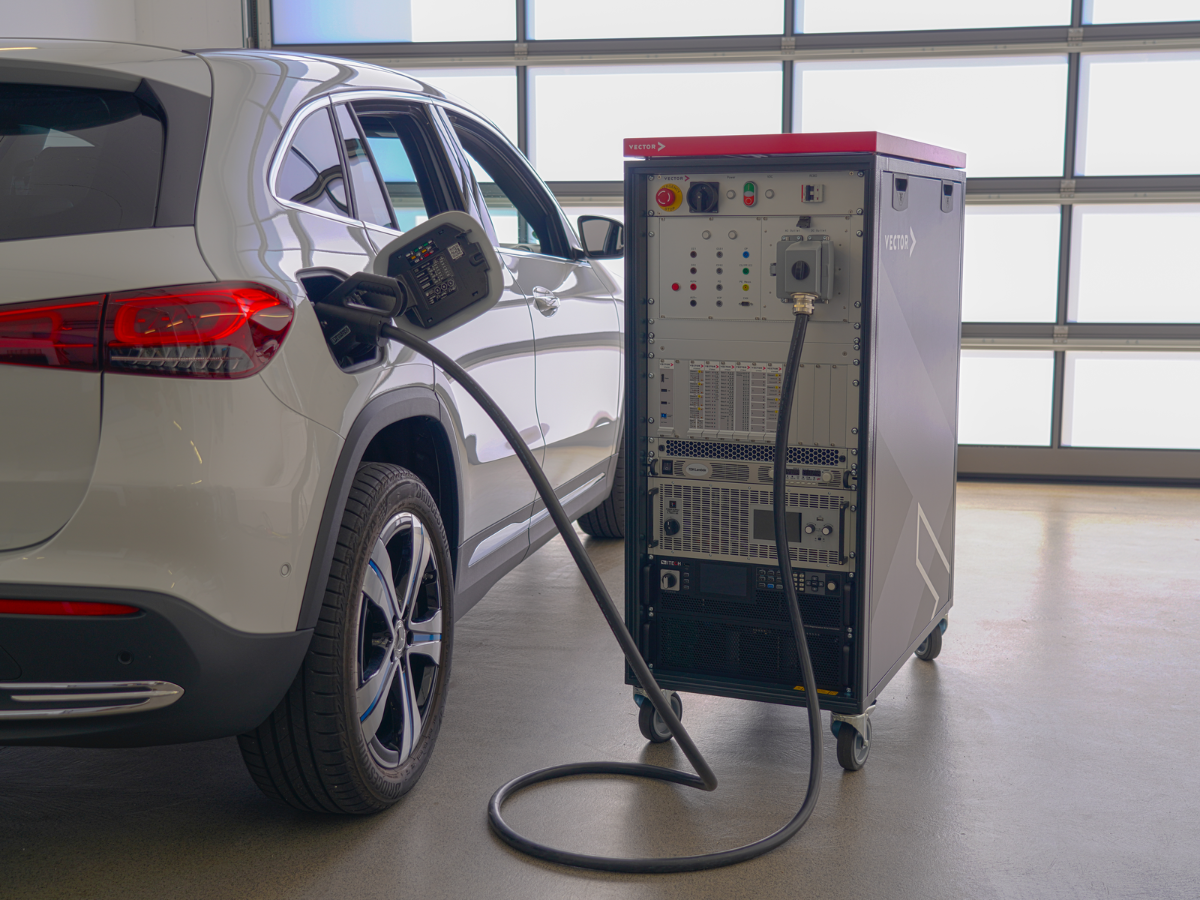

システムレベルでのテストケースの実行には、ハードウェアインターフェースがすでに直接統合されているプラグ・アンド・プレイソリューションとして、vCTSを使用してください。
製品の関連情報
| バリアント | 対象となるテスト仕様 |
| CANoe Test Package EV - CCS |
|
| CANoe Test Package EV - CHAdeMO |
|
| CANoe Test Package EV - GB/T |
|
| CANoe Test Package EV - セキュリティ |
|
