CANoe Test Package EVSEは、国際規格CCS（IEC 61851およびISO 15118）およびGB/Tに準拠した、電気自動車充電設備（EVSE）の適合性および相互運用性テストのための強力なテストケースのライブラリです。
関連するテストシナリオを網羅し、常に最新の状態に保たれており、明確な構成となっています。
メリット
- プラグ・アンド・プレイのテスト環境を提供します
- テストケースを簡単に選択・実行できます
- テストを自動的に実行し、レポートを生成します
- 個別のテストに合わせてテストケースを簡単に拡張できます
- 追加のテスト用ハードウェアを接続し、vCTSと組み合わせてプラグ・アンド・プレイソリューションを使用できます
ギャラリー
ツールのワークフローとユースケース
テストケースの実行と編集は、vTESTstudio、CANoe、およびvCTSを用いたツールのワークフローに組み込まれています。以下の2つのユースケースが区別されます：
ユースケース：テストの実行

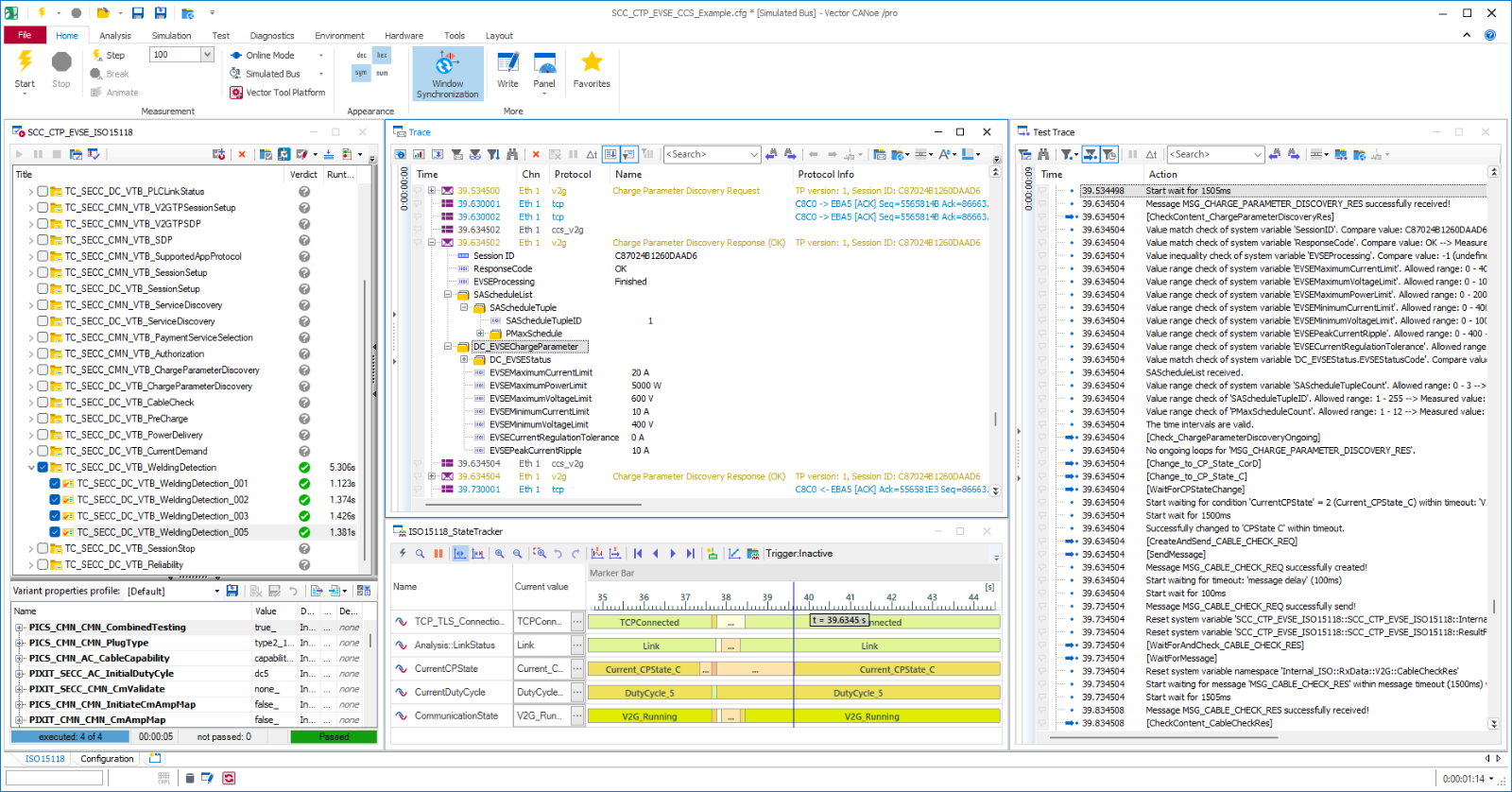

純粋なテストケースの実行については、すぐに利用できるセットアップが用意されています。テストの実行自体はCANoeで行われます。CANoeでテストケースを個別に、またはグループ単位で選択し、開発プロセスの統合レベルに応じて、vCTS、VT System、またはvVIRTUALtargetを使用して実行します。テスト結果はテストレポートに記録され、CANoe Test Report Viewerで閲覧したり、XML/HTMLフォーマットで出力したりすることができます。

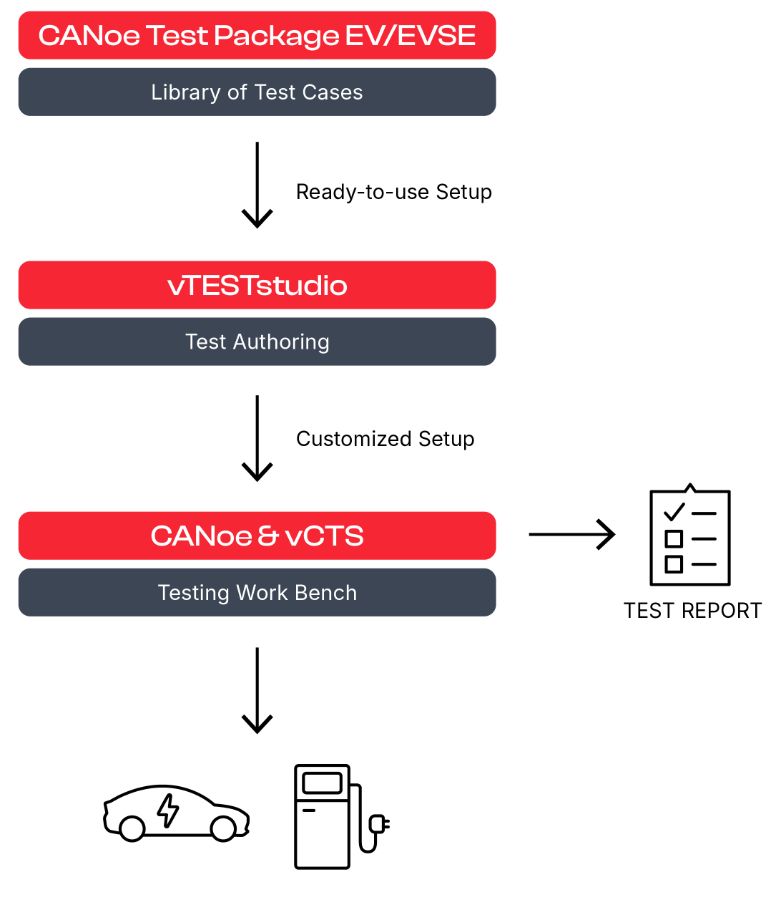

ユースケース：テストの変更と実行

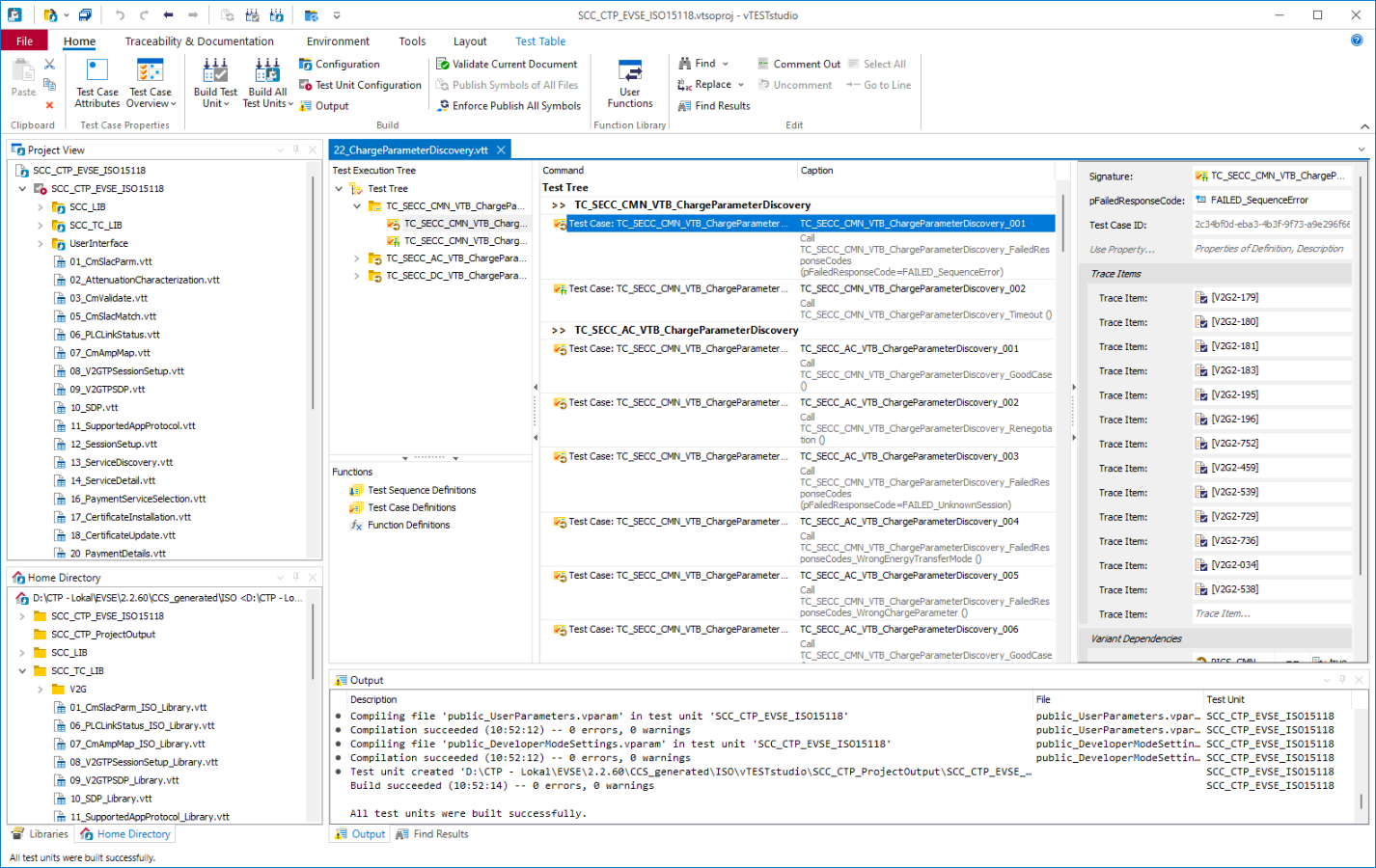

テストケースの修正および実行のために、強力なAPIと編集可能なテストライブラリのソースコードが用意されています。修正はvTESTstudioで簡単に行うことができます。修正後、カスタマイズされたセットアップが作成され、これをCANoeで直接開いて実行することができます。
主な特長
- テストテーブルおよびCAPLを用いたテストケースの実装
- テスト対象システム（SUT）へのテストケースの適応
- サードパーティ製ハードウェアとの接続可能性
- バリアント依存関係の選択と可視化（PICS/PIXIT）
- プロトコル仕様からの要件へのトレーサビリティ
- サードパーティ製ハードウェアを接続するためのCharINインターフェイスのサポート
- CharIN設計ガイドの考慮
バージョン6.0のハイライト機能
- ISO 15118-21 に完全準拠したテストケース
- 多数のISO 15118-23コンフォーマンステストケース*
- ベクター Test System vCTSと組み合わせたメガワット充電システム（MCS）向けテストソリューション
* まだ実装されていないテストケースについては、今後のリリースで対応予定です。

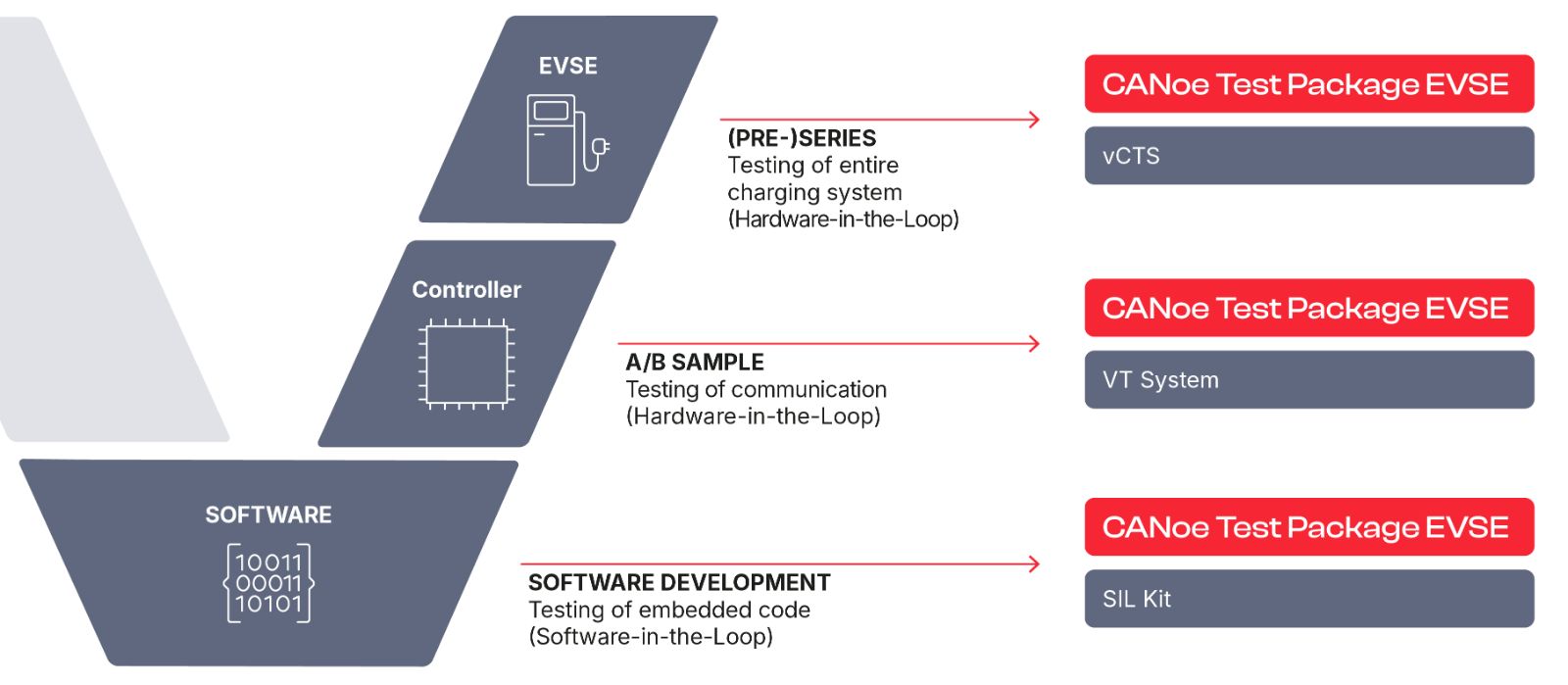

統合レベル
CANoe Test Package EVSEのテストケースは、開発プロセスのさまざまな統合段階で使用できます。この柔軟性により、ワークフローが簡素化され、コスト削減につながります。
ソフトウェア要件
テストケースの実行中にメッセージを送受信するには、追加で必要な「CANoe Option SmartCharging」が必要となります。また、標準によって異なりますが：
- CCSの場合：CANoe.Ethernet
- GB/Tの場合：CANoe.J1939
- CHAdeMO*の場合：CANoe.CAN（CANoeに既に含まれています）
テストケースはvTESTstudioを使用して作成されます。そのため、既存のテスト環境やテスト対象システムに合わせてテストケースを調整するには、vTESTstudioが必要となります。
ソフトウェアレベル（SIL）でのテストケースの実行には、SIL Kit を使用して仮想化されたECUを生成します。
*今後の製品バージョンで利用可能となります
ハードウェア要件
コンポーネントレベル（A/Bサンプル）でのテストケースの実行については、Vectorハードウェアインターフェースの制御機能がすでに直接統合されています：
- CCS/NACSの場合：VT5201+ PLCpiggy（QCA7000、QCA7006AQ、MSE1021、CG5317）または、引き続きサポートされているVT7970/VT7971/VT7870。
- GB/T向け：VT2004A、VT2816、およびCANインターフェイス
- CHAdeMO用：VT2004A、VT2816、およびCANインターフェイス

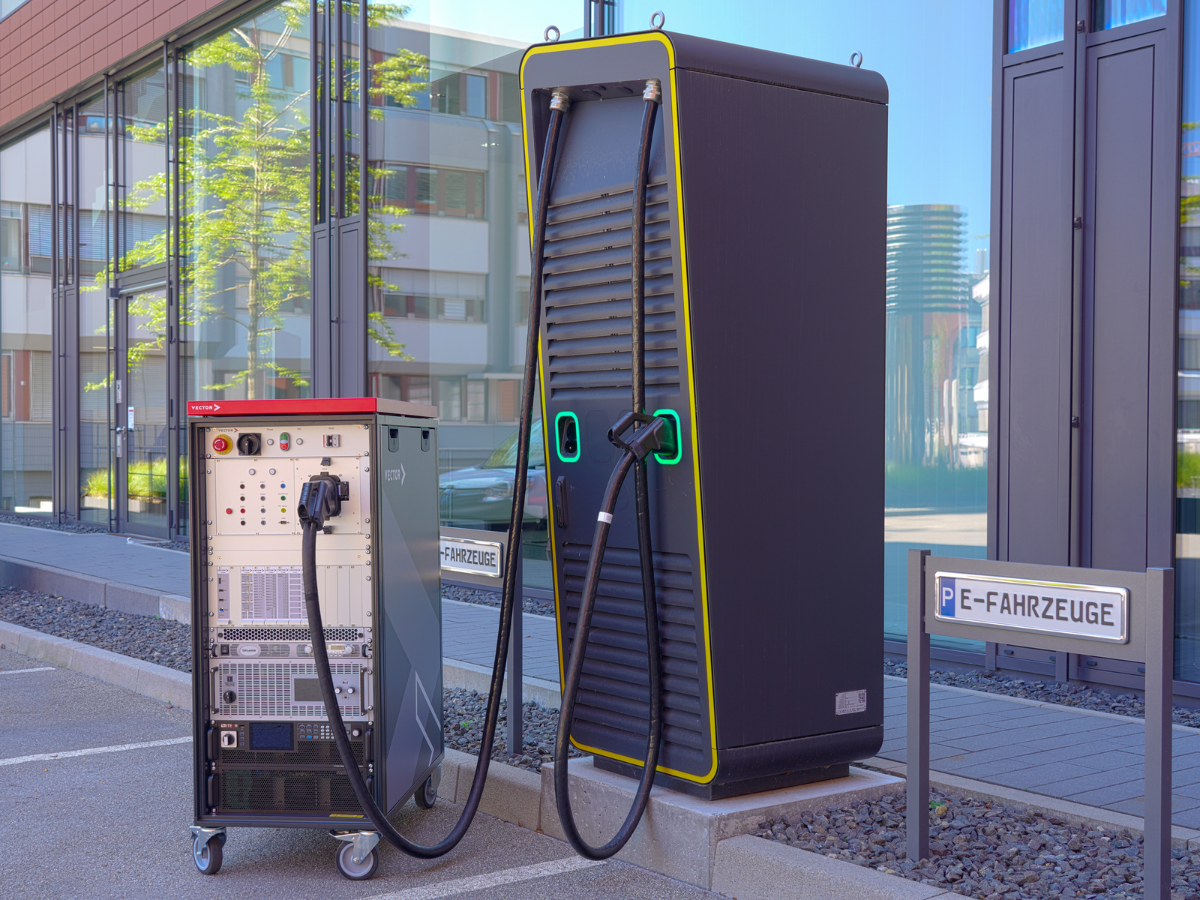

システムレベルでのテストケースの実行には、ハードウェアインターフェースがすでに直接統合されているプラグ・アンド・プレイソリューションとして、vCTSをご利用ください。
製品の関連情報
| バリアント | 対象となるテスト仕様 |
| CANoe Test Package EVSE - CCS |
|
| CANoe Test Package EVSE - GB/T |
|
* まだ実装されていないテストケースについては、今後のリリースで対応される予定です。
