CANoe.DiVaは、CANoe内に自動化された診断テスト機能を直接組み込み、診断検証エンジニアや診断開発者がECUの診断実装を確実に検証できるよう支援します。CANdelaまたはODXの診断データベースに基づいて、CANoe.DiVaは再現性のあるテストケースを自動的に生成し、CANoe内で実行するとともに、効率的な解析と意思決定に役立つ明確で有意義なレポートを提供します。

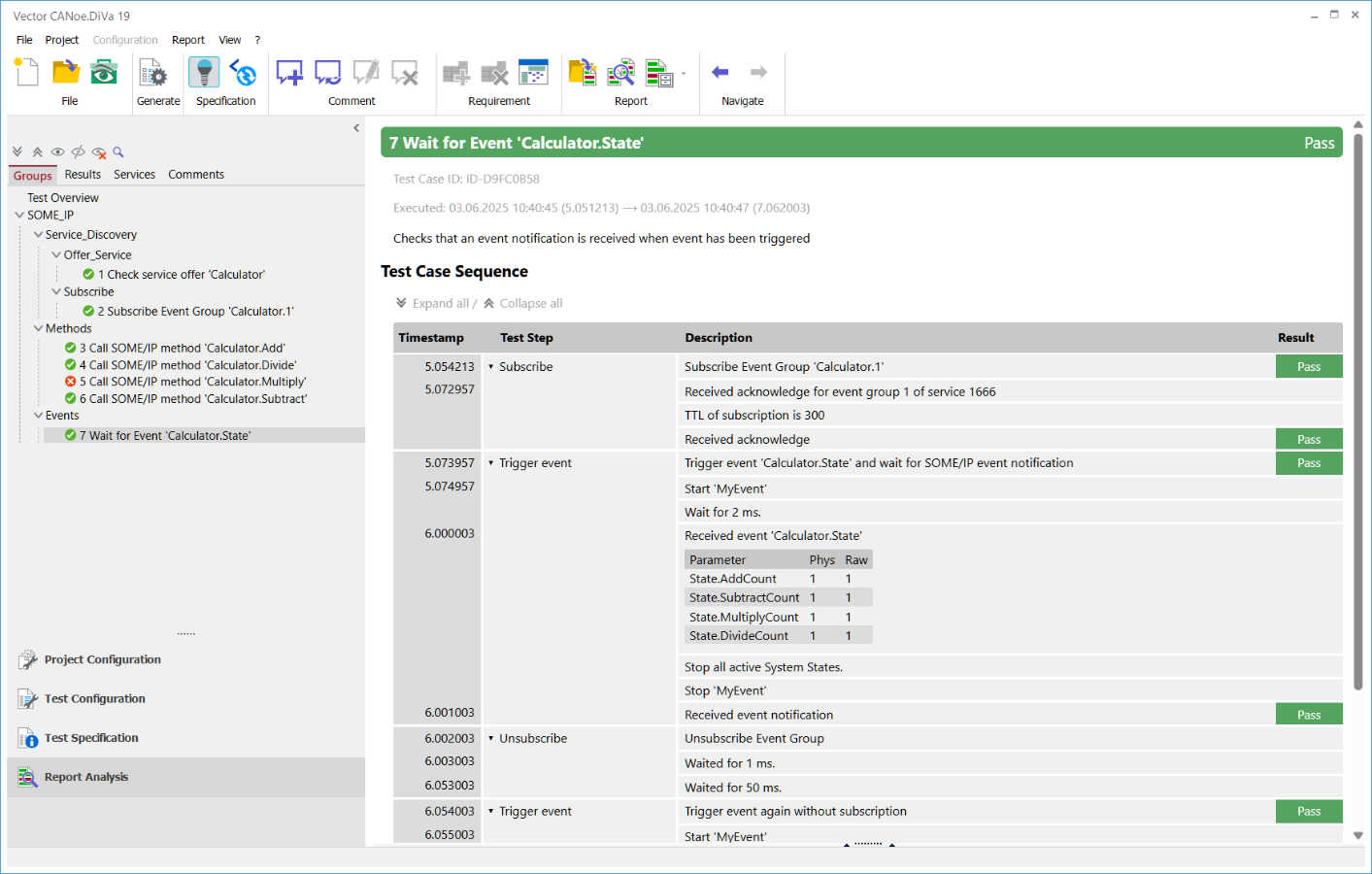

OBD対応ECU、サービス指向の診断通信、あるいは複雑なECUの挙動の検証のいずれにおいても、CANoe.DiVaは手作業の負担を削減し、ワークフロー全体におけるテストの一貫性を高めます。OBD2、OBDonUDS、ZEVonUDS、WWH-OBDへの専用サポートに加え、SOME/IPサービスおよび操作の自動テストにより、現在の要件に対応しつつ、将来の診断アーキテクチャへの準備も進めることが可能になります。
その結果、フィードバックの早期化、診断品質の向上、そして仕様策定からリリースに至るまで、より一貫性のある検証プロセスを実現します。
メリット
ユニバーサル
- すべての自動車メーカー向けのECU診断機能の実装に対する自動検証
自動化
- ODXまたはCANdelaフォーマットの診断データベースに基づいた、ECU固有のテストケースの自動生成
- テストケースの自動実行
- あらゆるDevOpsまたはCI/CD環境への統合
トレーサビリティ
- テストレポートの生成および要件の追跡
- CANoeのテスト設定への完全な統合
柔軟性
- 開発状況に合わせて簡単に設定可能なテスト範囲
- 実機および仮想ECU、あるいはHPCを用いたリアルタイム（HIL）および高速（SIL）での早期テスト
- さまざまな診断標準およびプロトコル（UDS/ISO 14229、OBD2、OBDonUDS、ZEVonUDS、WWH-OBD、KWP2000）に加え、自動車メーカー固有の解釈やテスト仕様にも対応しています
これにより、時間と労力を節約できると同時に、ECU 診断ソフトウェアの品質も向上させることができます。
適用分野
CANoe.DiVaは、すべての自動車メーカーおよびサプライヤーが使用できるよう開発されています。また、DiVaではOEMごとの拡張機能やプラグインも提供しています。
サプライヤー
サプライヤーやサービスプロバイダーは、さまざまな自動車メーカープロジェクトで使用できる標準化されたテストソリューションの恩恵を受けることができます。要件追跡などのオープンなインターフェイスにより、既存の開発プロセスへの統合が可能となります。これにより、開発効率やソフトウェア品質が向上するだけでなく、プロジェクト横断的な相乗効果や効率化も実現されます。
自動車メーカー
自動車メーカーは、開発の初期段階から、診断機能の実装状況に関する包括的かつ詳細な情報を受信することができます。サプライヤー間で標準化されたテストレポートは、サポートと透明性を提供します。OEM拡張機能を使用することで、メーカー固有のアプリケーションや診断機能（サプライヤー段階から）を明確に保護することができます。
主な特長

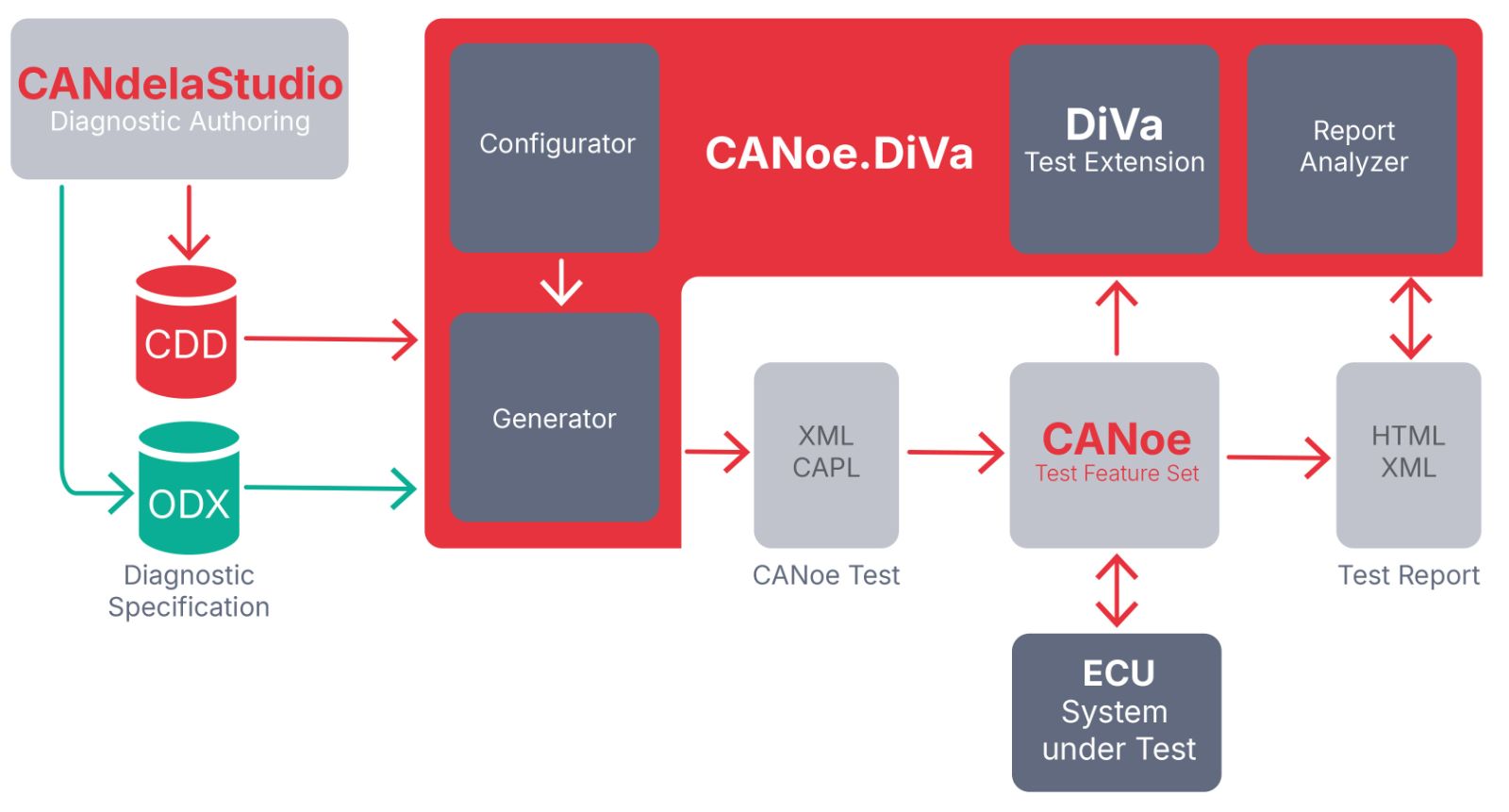

CANoe.DiVaは、要求トレーサビリティおよび自動テストコントロールを備えた、テスト構成、テスト生成、テスト解析のサポートを提供します。

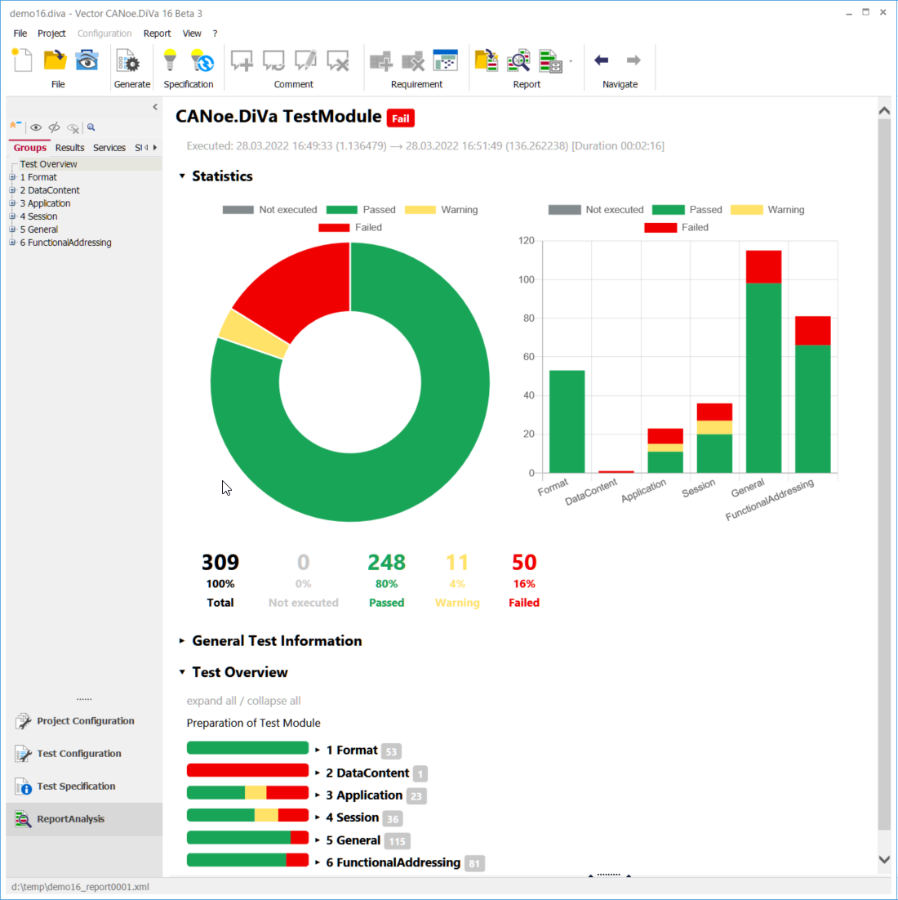

このジェネレーターは、ODXまたはCANdelaフォーマットの診断データベースを使用し、設定されたテスト深度（正常ケースおよび異常ケース）に従って包括的なテストケースを生成します。また、CANoeの設定に追加されるテスト環境に加え、テストフローや個々のテストの詳細を記載したテスト仕様書も生成します。テストは、プロトコルおよびアプリケーションの両方の範囲を網羅しています。さらに、正常および異常なシーケンスに対するECUの（再）プログラミングもチェックされます。 実行結果は、わかりやすいレポートとして記録されます。テスト結果の解析については、CANoe.DiVaが、テストおよびテスト結果の並べ替え、比較、フィルタリング、コメント付け、要件リンク、後処理などの機能を通じてサポートします。ユーザーによるコメントや要件は、連続したテスト実行を通じて永続的に保存されます。
OBDテスト
CANoe.DiVaは、最終車両受入試験において必要かつ必須とされる、OBD対応ECU向けの特定のテストを、初期段階で自動的に実行します。
- OBD2、OBDonUDS、ZEVonUDS、またはWWH-OBDプロトコルの早期テスト、ならびにMIL（故障表示灯）の正しいアクティベーション確認
- PVE（量産車評価）テストシーケンスの自動実行
- ECUレベルにおけるSAE J1699-3/-5に準拠したコンフォーマンステストの自動実行
動画

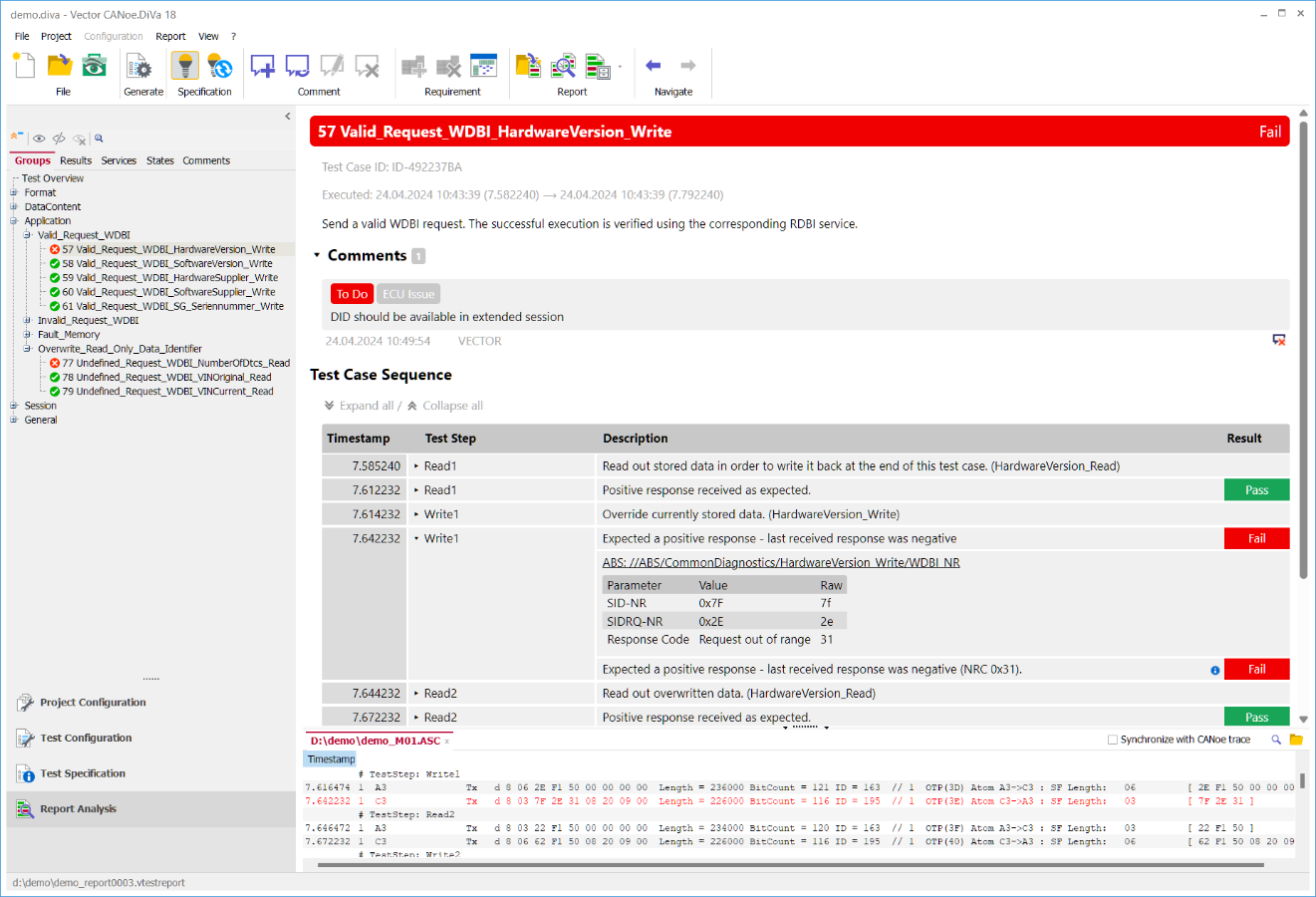

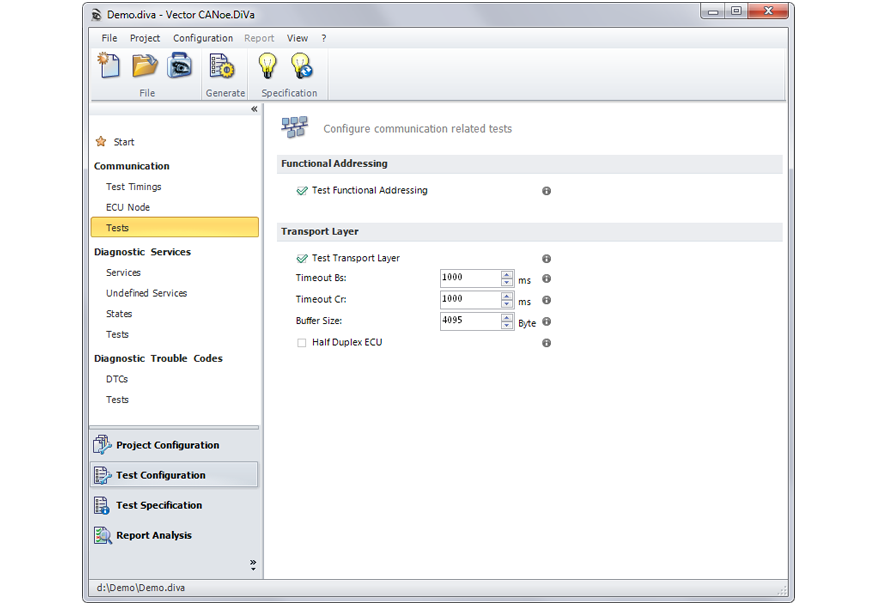

画像
バージョン20の主な新機能
テスト結果から実用的な知見へ
CANoe.DiVa 20 では、テスト結果をより迅速に理解するのに役立つ AI を活用した機能が導入されています。
大量の検出結果を手作業で確認する代わりに、CANoe.DiVa を使用することで、類似したエラー状況を特定し、それらを1つの統合コメントにまとめてグループ化することができます。
AIを活用した機能には、以下のものが含まれます：
- テスト結果の自動解析およびコメント付与
- 類似したエラー状況のグループ化
- 要件や自動車メーカーの仕様に基づいた正確な説明のサポート
- 要件のマッピングとトレーサビリティの自動化

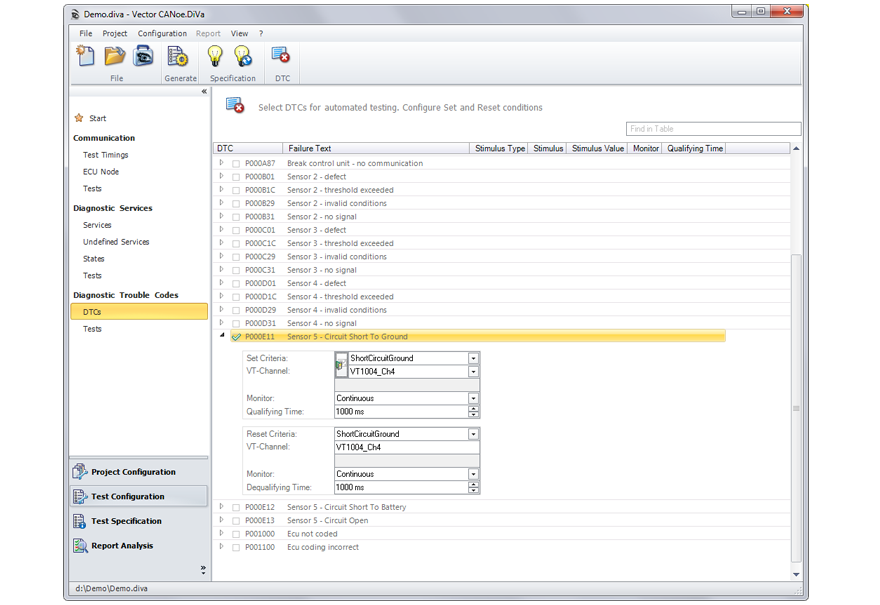

- DTCテストを含むアプリケーションテストの自動設定
- 要件情報、診断データ、およびテスト設定情報の使用
その結果、評価の迅速化、トレーサビリティの明確化、および要件、テスト構成、テスト証拠間の接続強化が実現します。

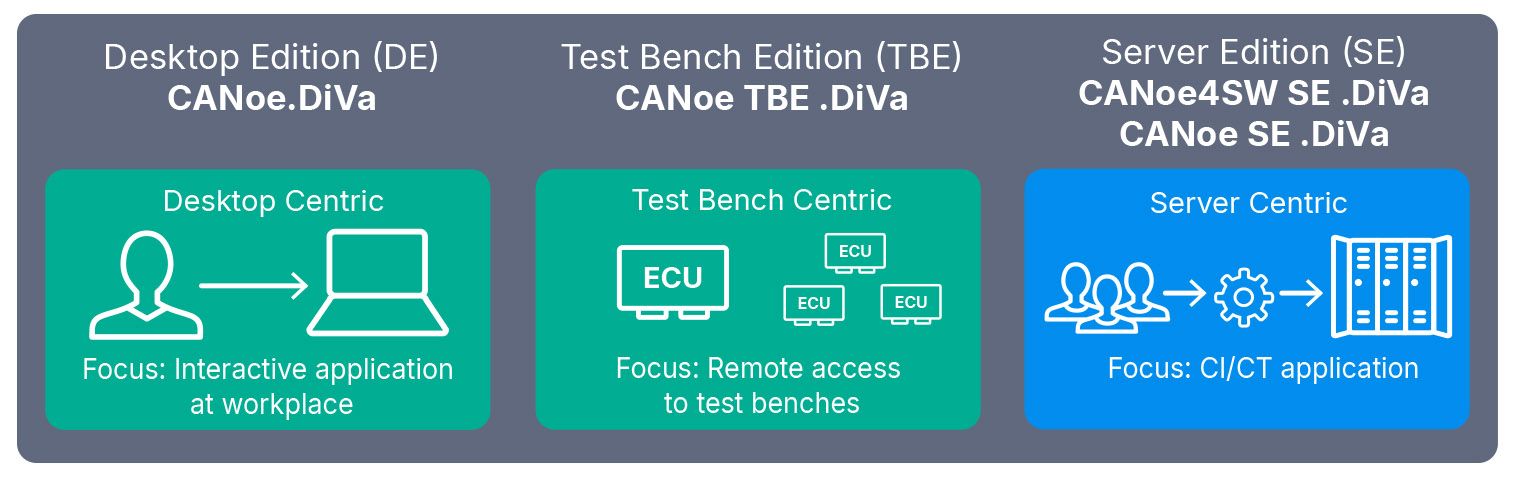

製品エディション
お客様の具体的な用途に合わせて、CANoe.DiVaには最適な製品エディションをご用意しております：
- インタラクティブな作業 ⇒ Desktop Edition (DE)
- テスト／生産用ワークステーション（HIL） ⇒ Test Bench Edition（TBE）
- 自動化されたCI/CT環境（SIL/HIL） ⇒ サーバーエディション（SE）
エディションとバリアント
| Desktop Edition: CANoe.DiVa | 業務用ツール ：
CANoeの要件：CANoe DE /pro/pex/run |
| Test Bench Edition: CANoe TBE .DiVa | 1つのテストベンチ環境向けのリアルタイムツール：
CANoeの要件：CANoe TBE /pro/pex/run |
| サーバーエディション： CANoe4SW SE .DiVa CANoe SE .DiVa | 自動テスト設定および実行（例：サーバー上での実行）。仮想および実機ECUのテスト：
CANoeの要件：CANoe4SW SE | CANoe SE |
対応している診断標準およびプロトコル
- CAN / CAN FD、FlexRay、DoIP、LINなど
- ISO 14229 (UDS)：2006/2013/2020、
- ISO 15765（CAN上の診断）、
- ASAM SOVD / ISO 17978-3、
- SAE J1979 /-2/-3（OBD2、OBDonUDS、およびZEVonUDS）、
- SAE J1699-3/-5（適合性テスト）
- ISO 14230 (KWP2000)、
- ISO 27145（WWH-OBD）、
- SOME/IP
- 多数の自動車メーカー向けの専用テストサポート：
一般的な診断テスト（例：ISO 14229など）に加え、CANoe.DiVaでは多くの自動車メーカー向けの追加テスト機能も提供しています。
