Indigoは、診断テスターがより迅速に作業を進め、車両診断を完全に掌握できるよう支援します。Indigoは、車両開発現場だけでなく整備工場においても、使いやすく直感的な診断テストが行えるよう設計されています。Indigoは、複雑な診断作業を直感的でユースケースに基づいた体験へと変革します。これにより、ツールの複雑さに煩わされることなく、エンジニアリング上の知見に集中することができます。
実験室、路上、整備工場を問わず、Indigoはお客様の診断エコシステム全体を接続し、お客様の作業スタイルにシームレスに適応します。
プロジェクト、対象車両、チームに合わせて、必要なテスター環境を正確に設定し、組織間で共有することで、あらゆる段階において一貫性と効率性を確保できます。
車両の状態を即座に把握しつつ、ECUレベルの診断を正確かつ自信を持って詳細に分析できます。
メリット
直感的
- ユースケース重視のツールアプローチ
- 診断サービスから独立した、シンプルな操作
- 各プロジェクトごとに定義可能なユースケースウィンドウ。すぐに使える診断ツールボックスから選択可能です

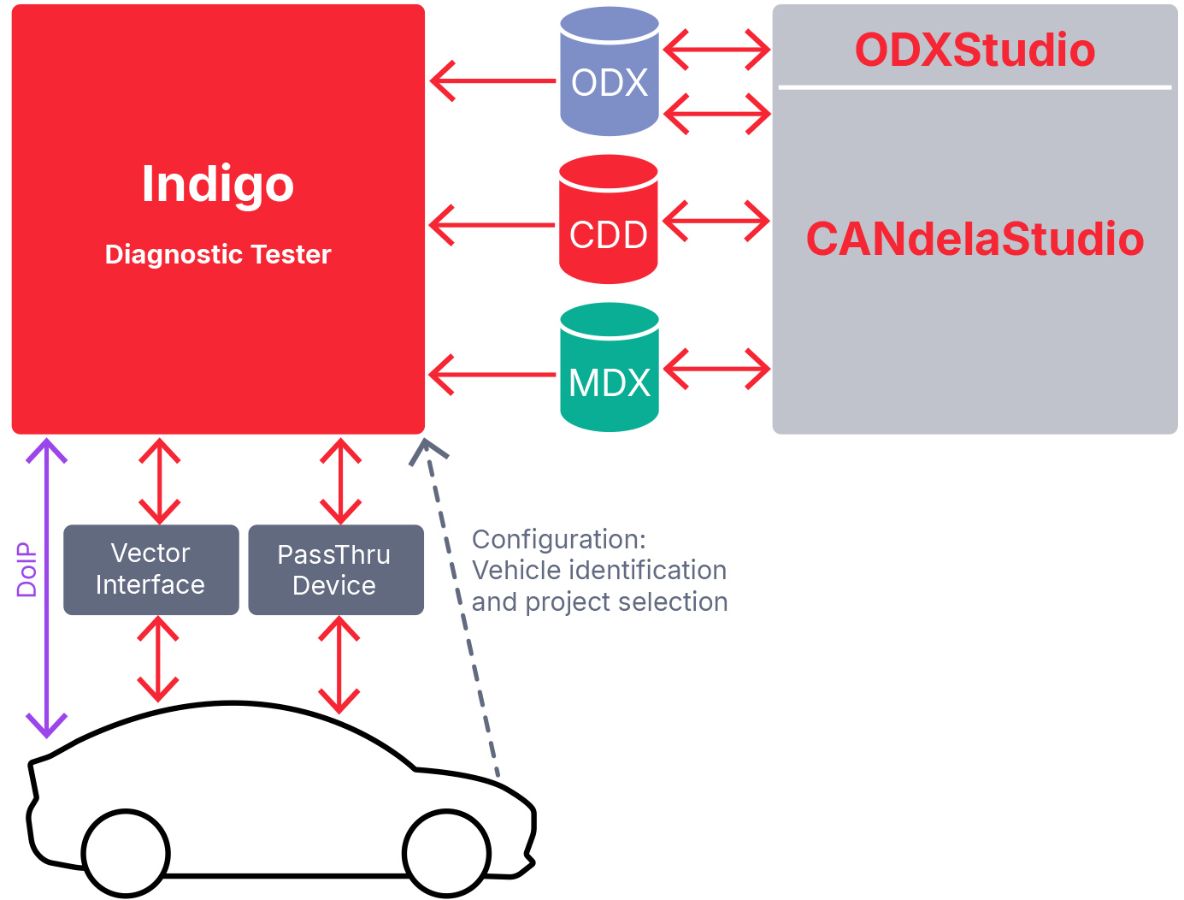

- ODXまたはCANdelaStudio（CDD）の診断データベースを使用した診断パラメーターの自動設定
柔軟性
- 多数のECUを同時に対象とする乗用車および商用車の診断に加え、車両内または実験室環境における個々のECUの診断にも対応しています
- 自動車メーカーやサプライヤーに最適です
カスタマイズ可能
- 自動車メーカーやサプライヤーの既存の開発プロセスに統合可能です
- Indigo Software Development Kit（Indigo SDK）を使用した、C#によるカスタマイズされた診断 Windowの開発

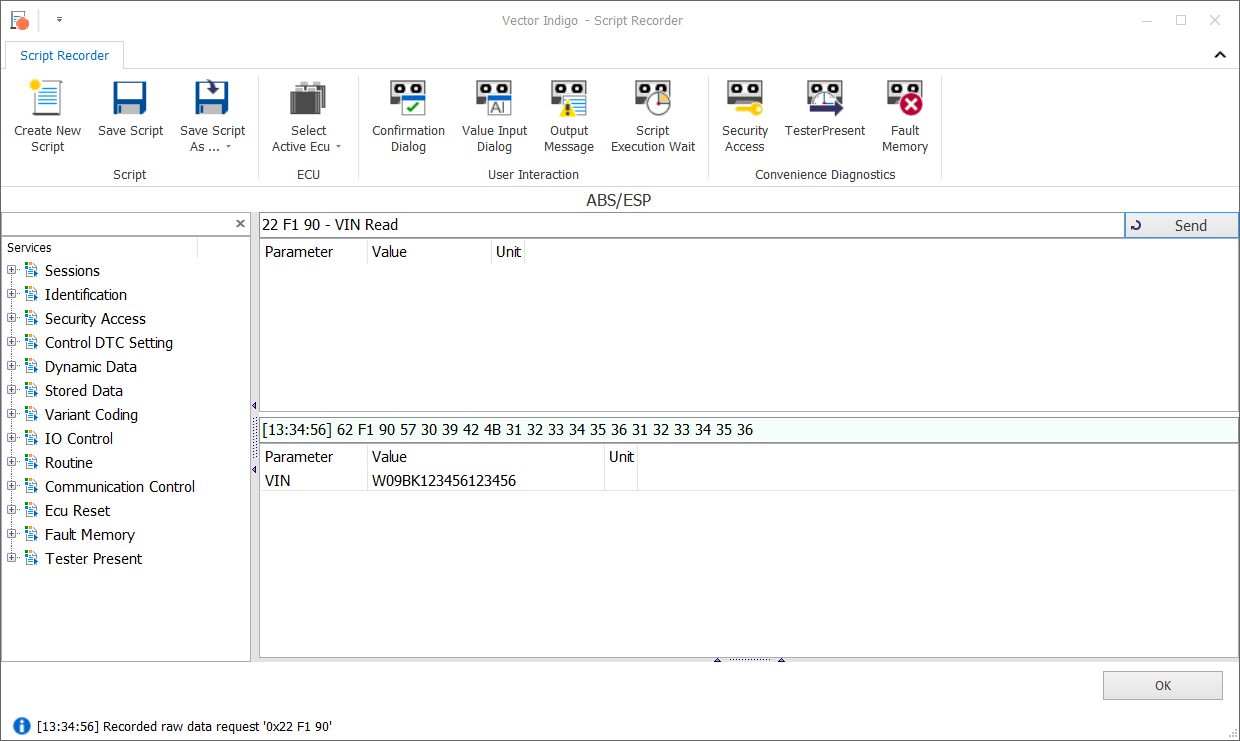

- C#のVector Diagnostic Scripting Library（VDS）を使用し、診断シーケンス／スクリプトの記録、編集、再生のための統合環境
包括的
- さまざまなバスシステム（CAN（FD）、K-Line、DoIP/.TLS）およびさまざまな診断プロトコル（UDS、KWP2000、OBD2、WWH-OBD、HD-OBD、OBDonUDS、ZEVonUDS）を同時通信可能です。
- DBC/ARXML からのネットワーク信号のバスロギングおよび（グラフィカルな）測定
適用分野
OBD診断
- OBDonUDS、ZEVonUDS、OBD2、およびWWH-OBDプロトコルに対応したツールです。
- 自動車メーカーの型式認定部門や、型式認定テストを行うサービスプロバイダーでの使用に最適です

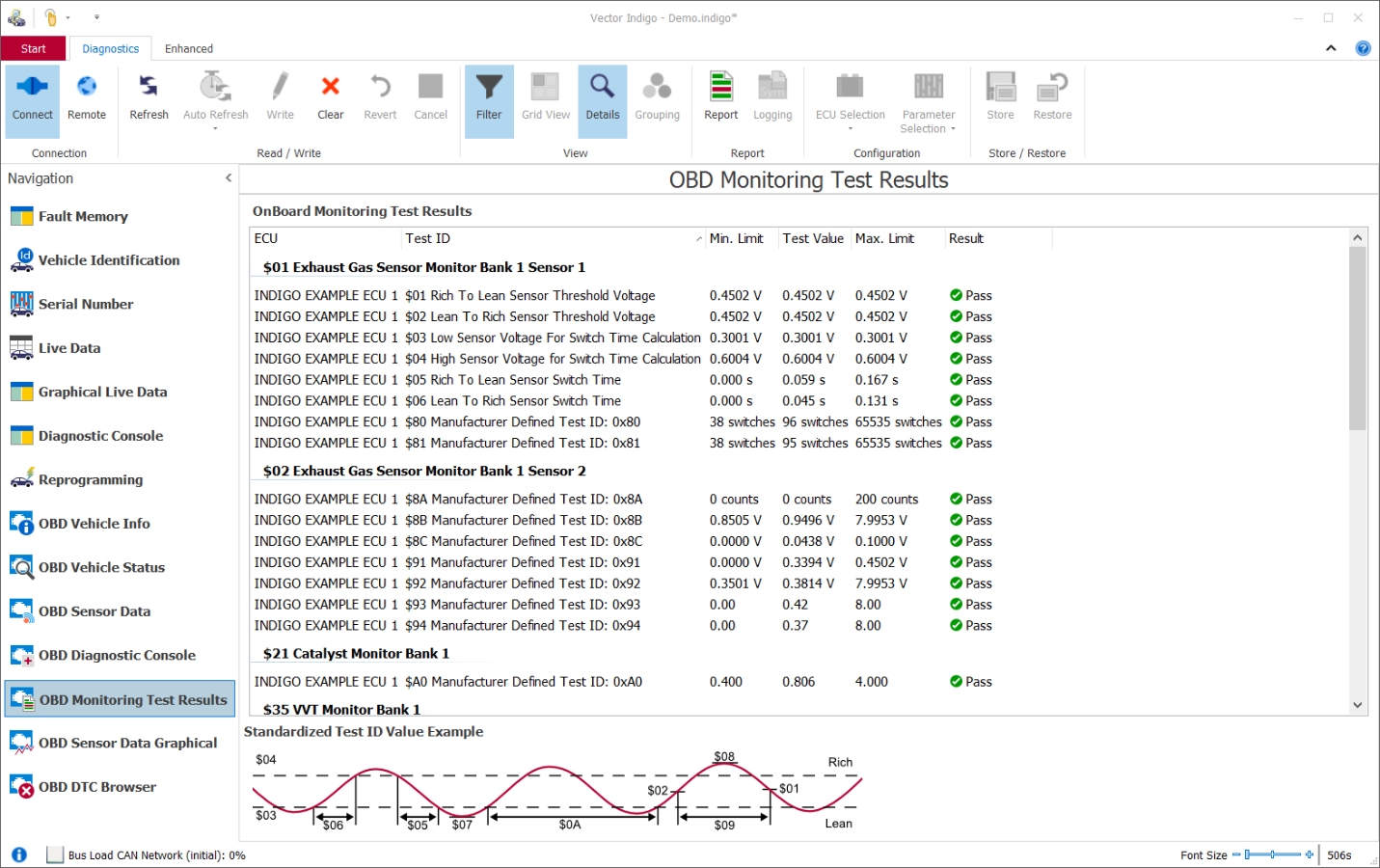

- OBDの全範囲にわたる検査（例：DTCの経過時間、モニターレポート、IUMPRおよびIUMPR Lightの比率など）
- OBDスクリプトの実行、およびIndigo SDK（ソフトウェア開発キット）を用いた独自のOBDユースケースウィンドウの開発
ECUおよび車両開発用診断テスター
Indigoは、ECUおよび車両開発に最適な診断テスターです。実験室環境でのECUのセットアップから始まり、テストワークショップでの車両のロールアウトや改造を経て、さらには車両の試運転に至るまで、開発プロセス全体を通じて使用されています。
自由に設定可能なユーザーインターフェイス
ユーザーインターフェイスは、さまざまな診断タスクに対応したツールボックス内の事前定義済みツールを使用して、自由に構成できます。構成されたインターフェイスは、診断データベースとともに、プロジェクトまたは「Pack&Go」として保存されます。
保護されたプロジェクト機能の使用により、Indigoは開発パートナーや整備工場との共同作業に特に適しています：
- 機密性の高い診断データ（データ ベースや秘密鍵など）の抽出が防止されます
- プロジェクトはパスワードで保護できます
- 有効期限を設定できます
試乗時の効率的な操作
試乗の際には、Indigoはキー操作により迅速かつ的確に使用されます。
以下のようなキー機能を直接トリガー済みで起動することができます：
- データの測定
- フォールトメモリの読み出し
取得したデータは、後での解析のために一時的に保存することも可能です。
レポート作成と文書化
文書化の目的で、ユーザーは Indigo を使用して、明確でカスタマイズ可能な形式のレポートを生成できます。これにより、透明性の高い評価と結果の容易な共有が可能になります。
Indigo SDKによる拡張性
Indigoは拡張性が優れています。Indigoソフトウェア開発キット（SDK）を使用することで、お客様固有のアプリケーションウィンドウを統合し、システムに合わせた拡張が可能になります。
主な特長
ユースケース・Window [1]
個々のECUまたは車両全体のフォールトメモリの読み出し

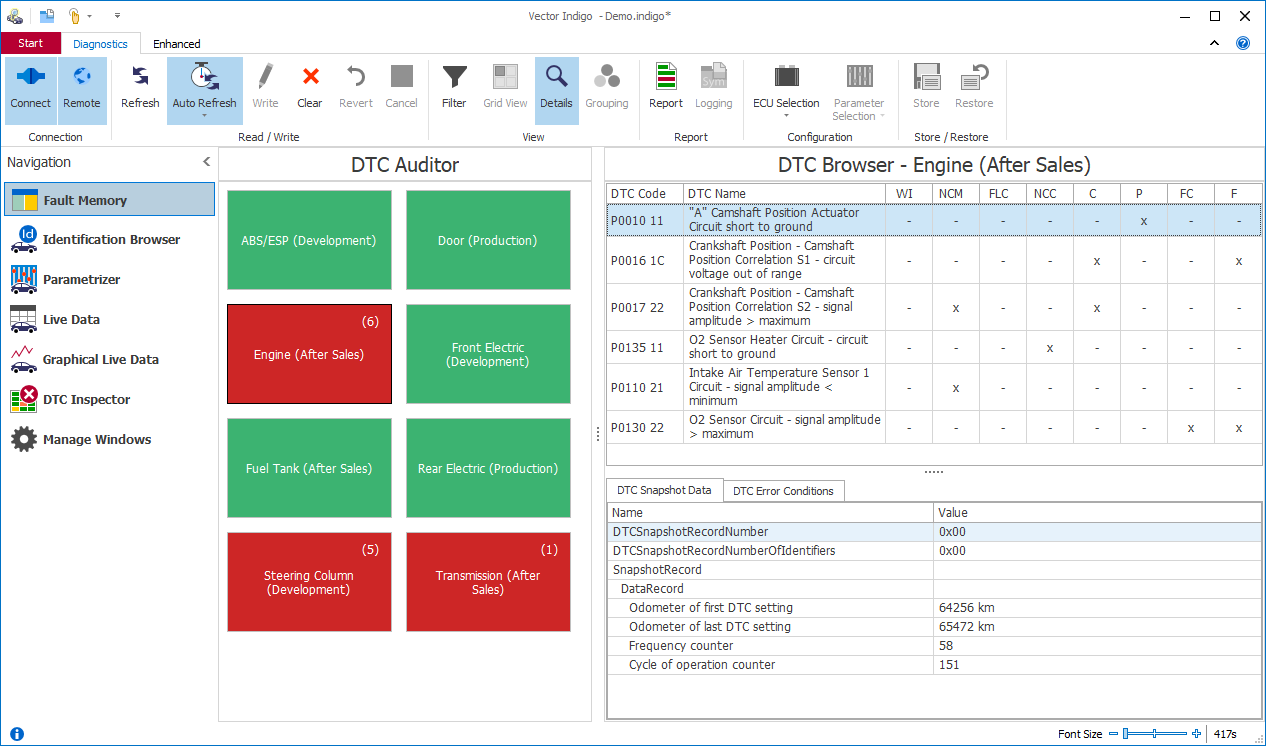

- DTCオーディター：接続されたすべてのECUおよびそのフォールトメモリの状態を、色分けしてグラフィカルに一覧表示します。

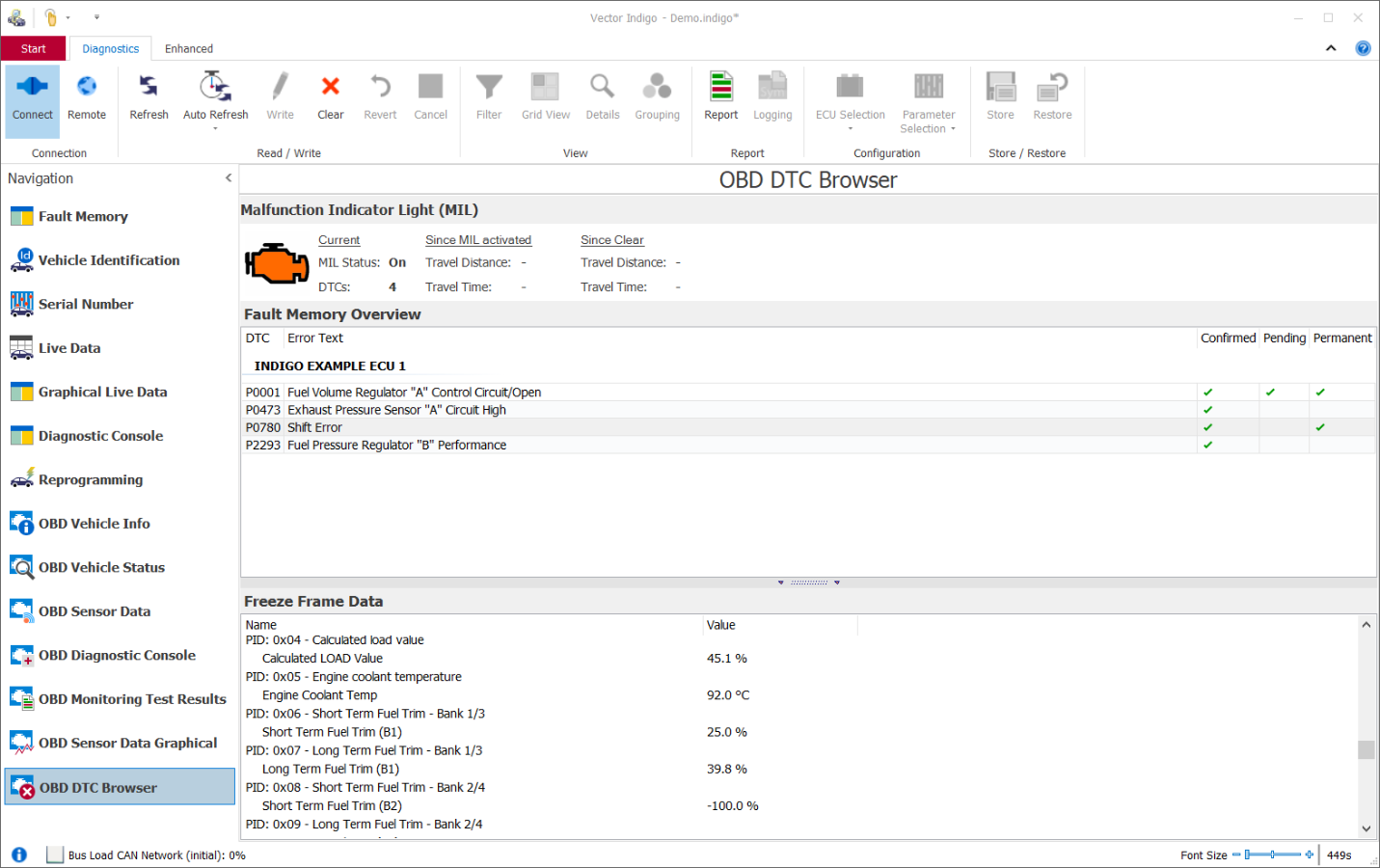

- DTCブラウザー： ECUごとに特定されたDTCを、ステータスフラグ、環境データ、およびフォールト条件とともに詳細に 表示します。
- DTCインスペクター： ECUごとにサポートされているすべてのDTCの概要を 、DTCステータスごとに色分けして表示します。
単一または複数のECUの診断データの確認、解析、書き込み
- Identificationブラウザー：インストールされているECUに関する一般情報（シリアル番号、バージョン、VINなど）の取得。

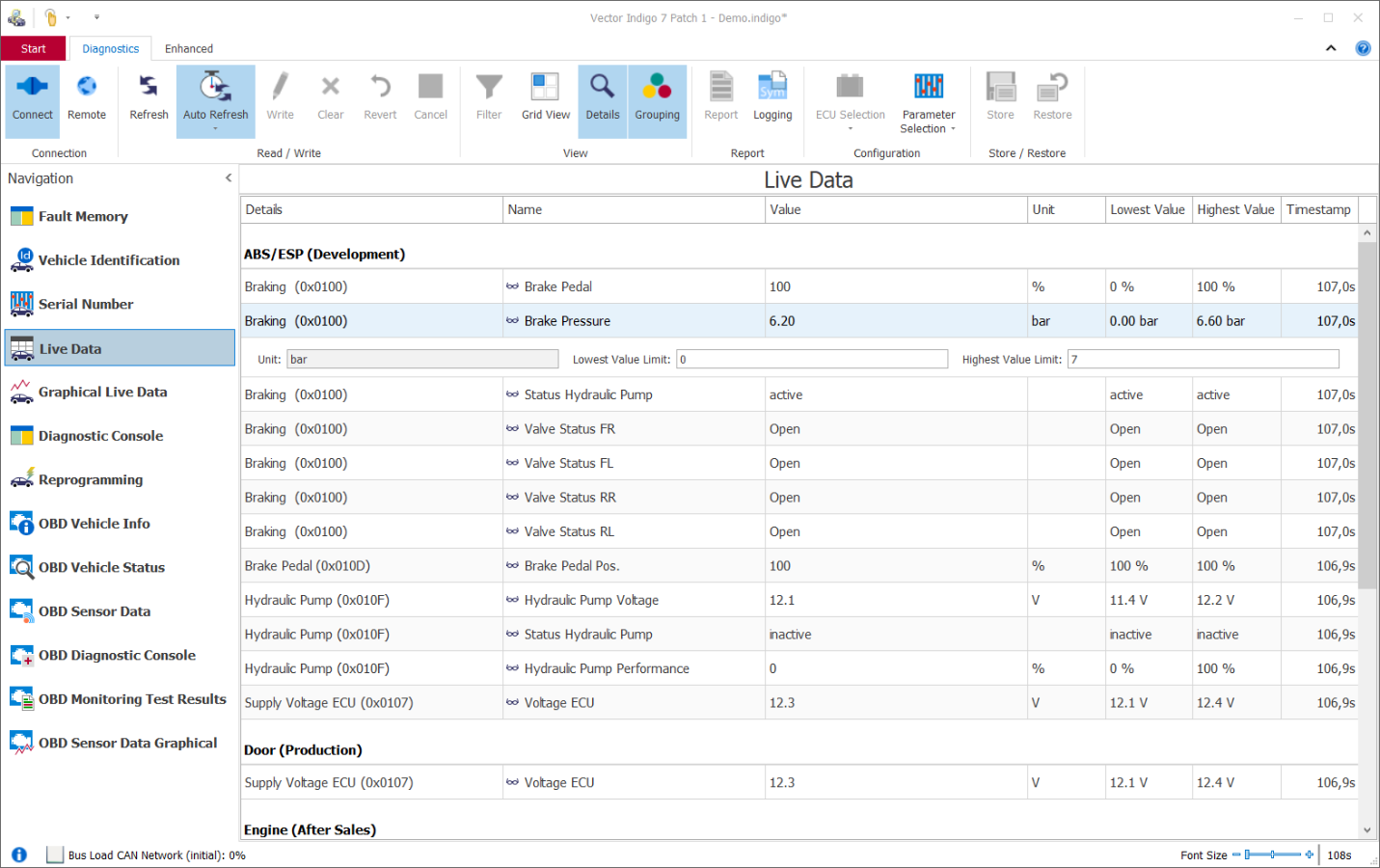

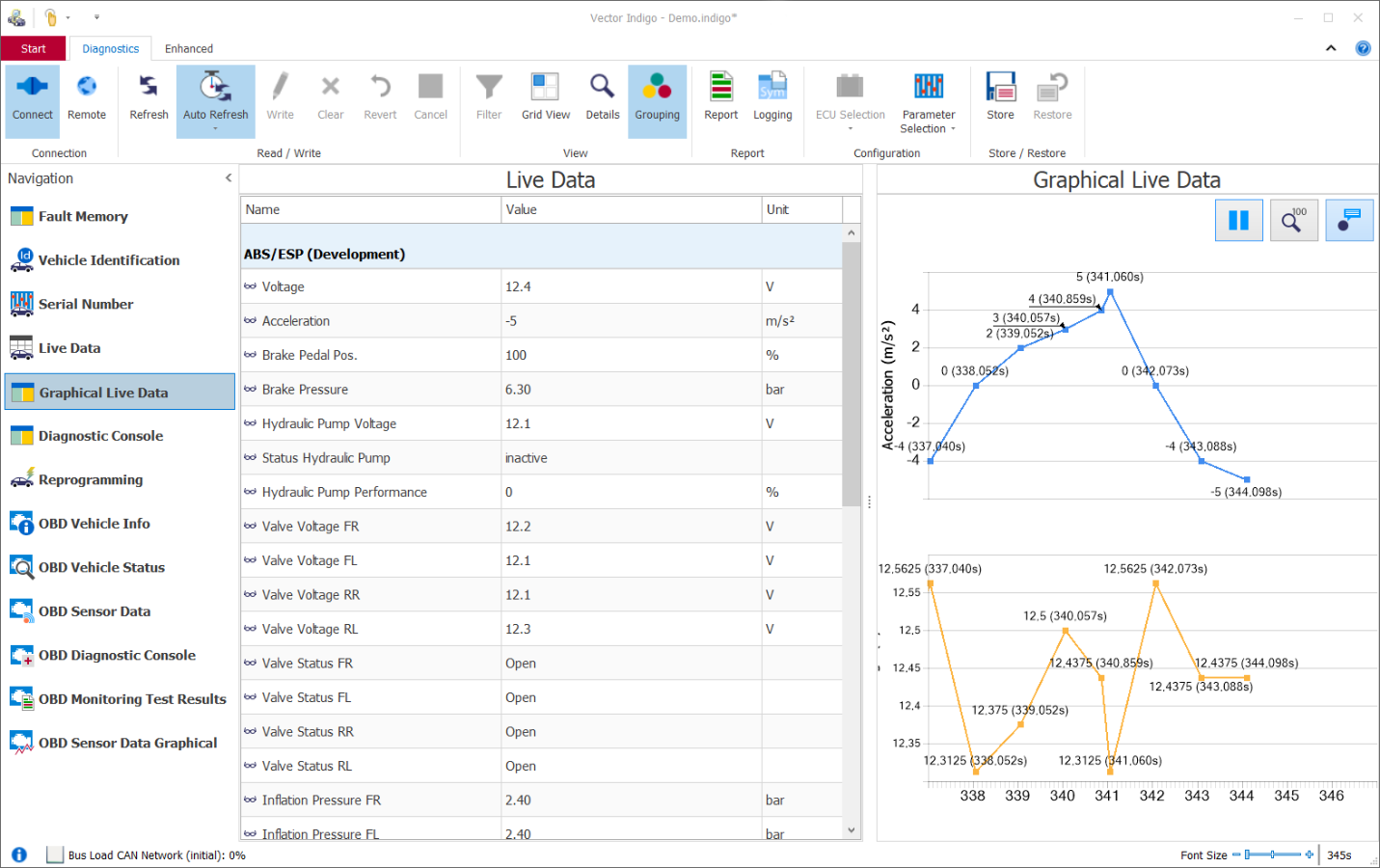

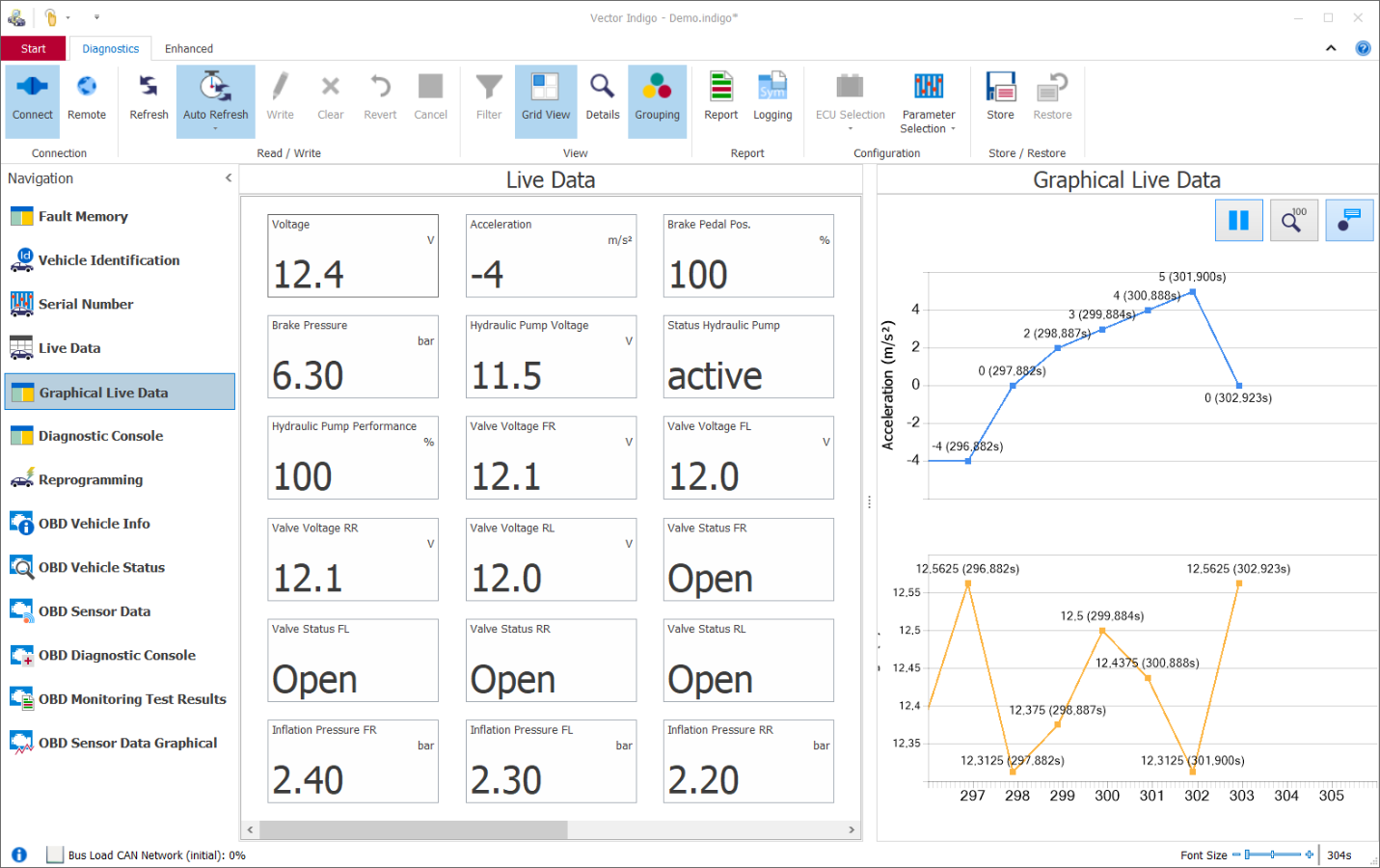

- ライブデータおよびグラフィカルライブデータ：診断データおよびCAN信号の測定を行います。表示は表形式またはグラフ形式のいずれかを選択できます。測定データをCSVまたは標準化されたMDF4ファイルとしてエクスポートし、ベクター CANapeなどのツールで解析することができます。

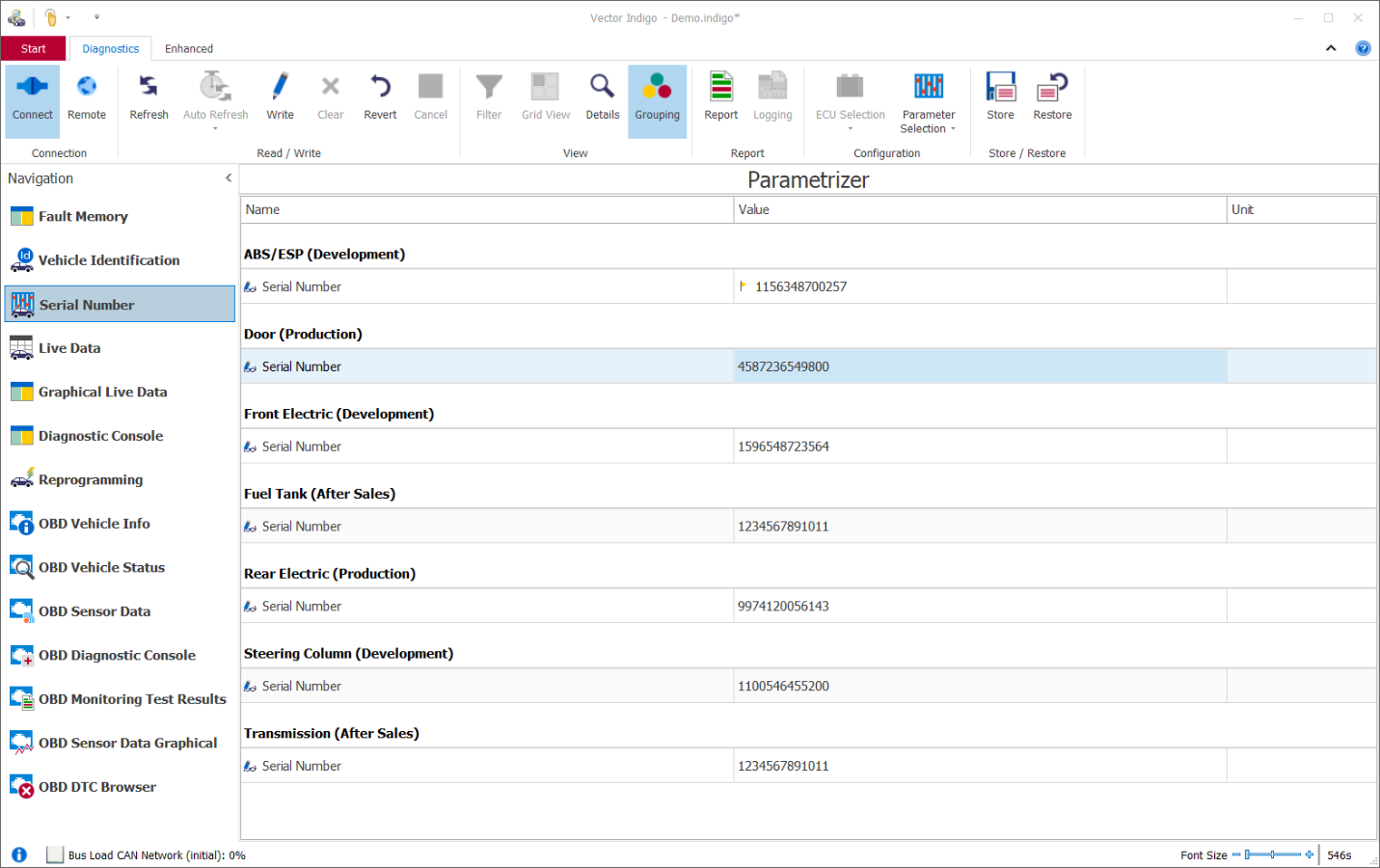

- パラメータ設定ツール：選択したパラメータの読み取りまたは変更を行います。入力時に、新しいパラメータの有効性がチェックされます。パラメータセットは必要に応じて保存および復元が可能です。

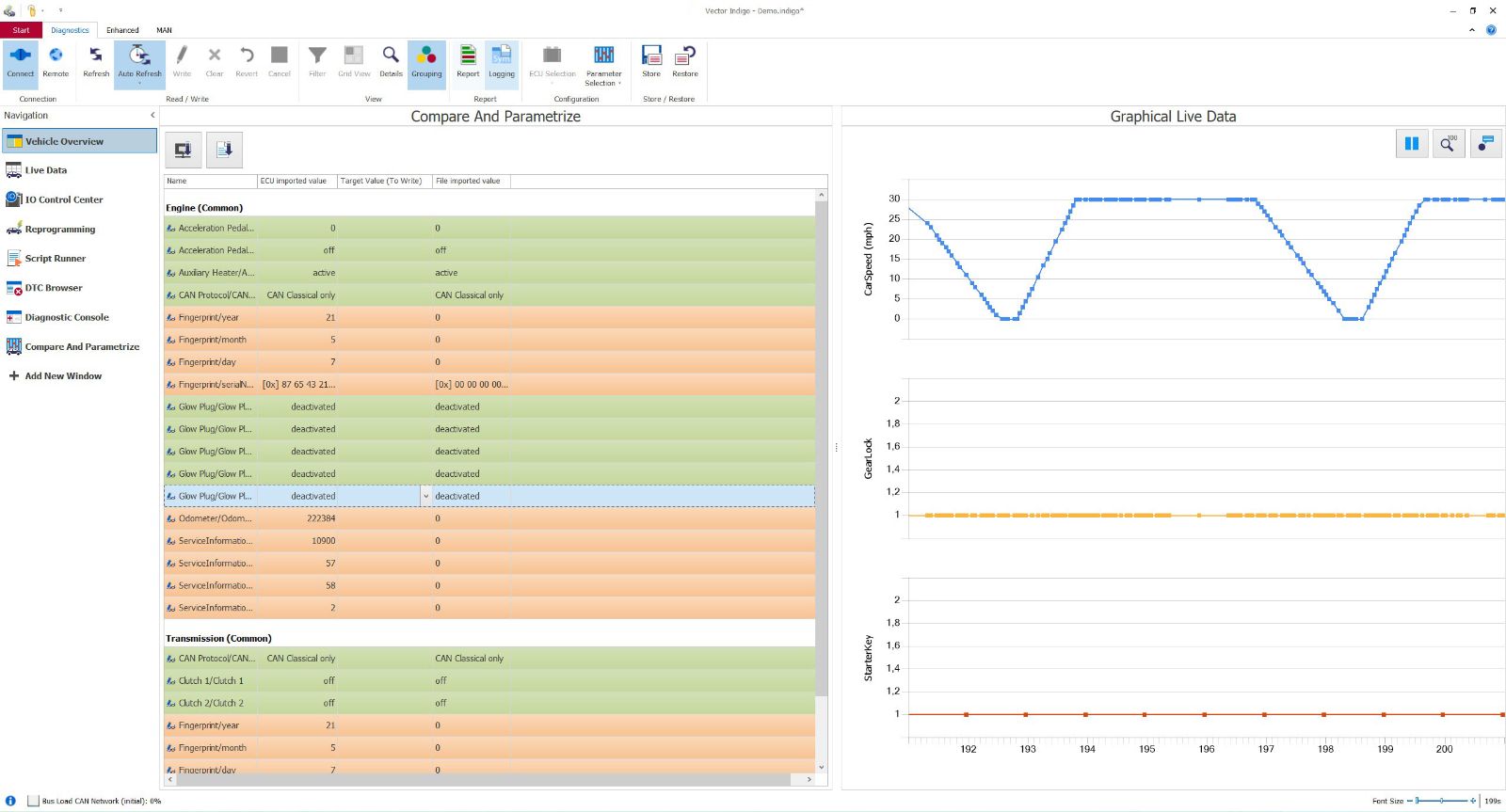

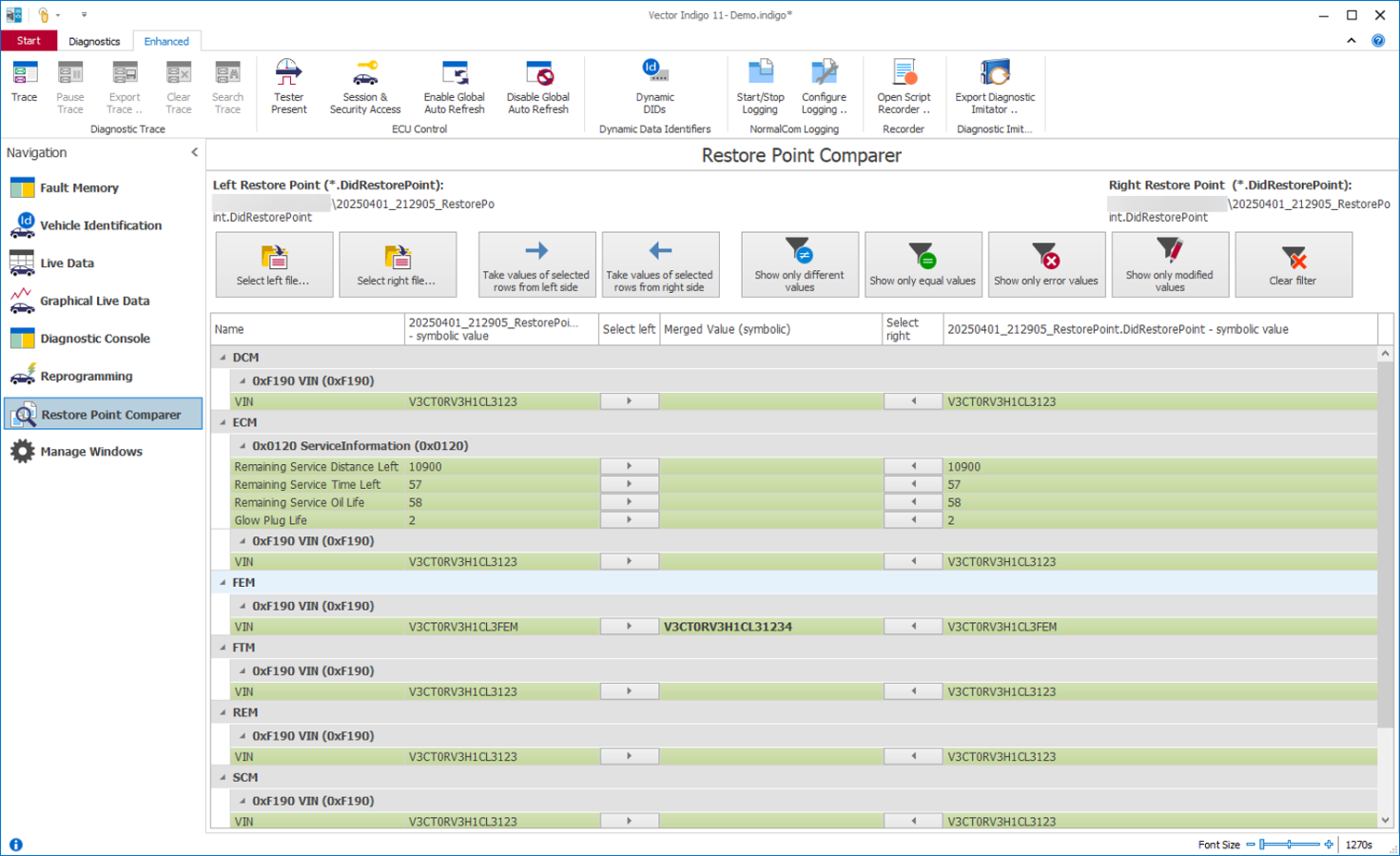

- 比較およびパラメータ設定： 元のECUパラメータ設定と試運転用パラメータ設定を比較します 。
ECUに保存されたルーチンの実行
- ルーチン制御センター：リモートルーチン（例：UDSサービス0x31）を実行開始または停止し、ルーチンの結果を確認します。
単一または複数のECUのアクチュエータのテスト
- IOコントロールセンター：ECU内の選択したアクチュエータを便利にコントロールします。
動画
画像
バージョン11の主な新機能
拡張OBD機能

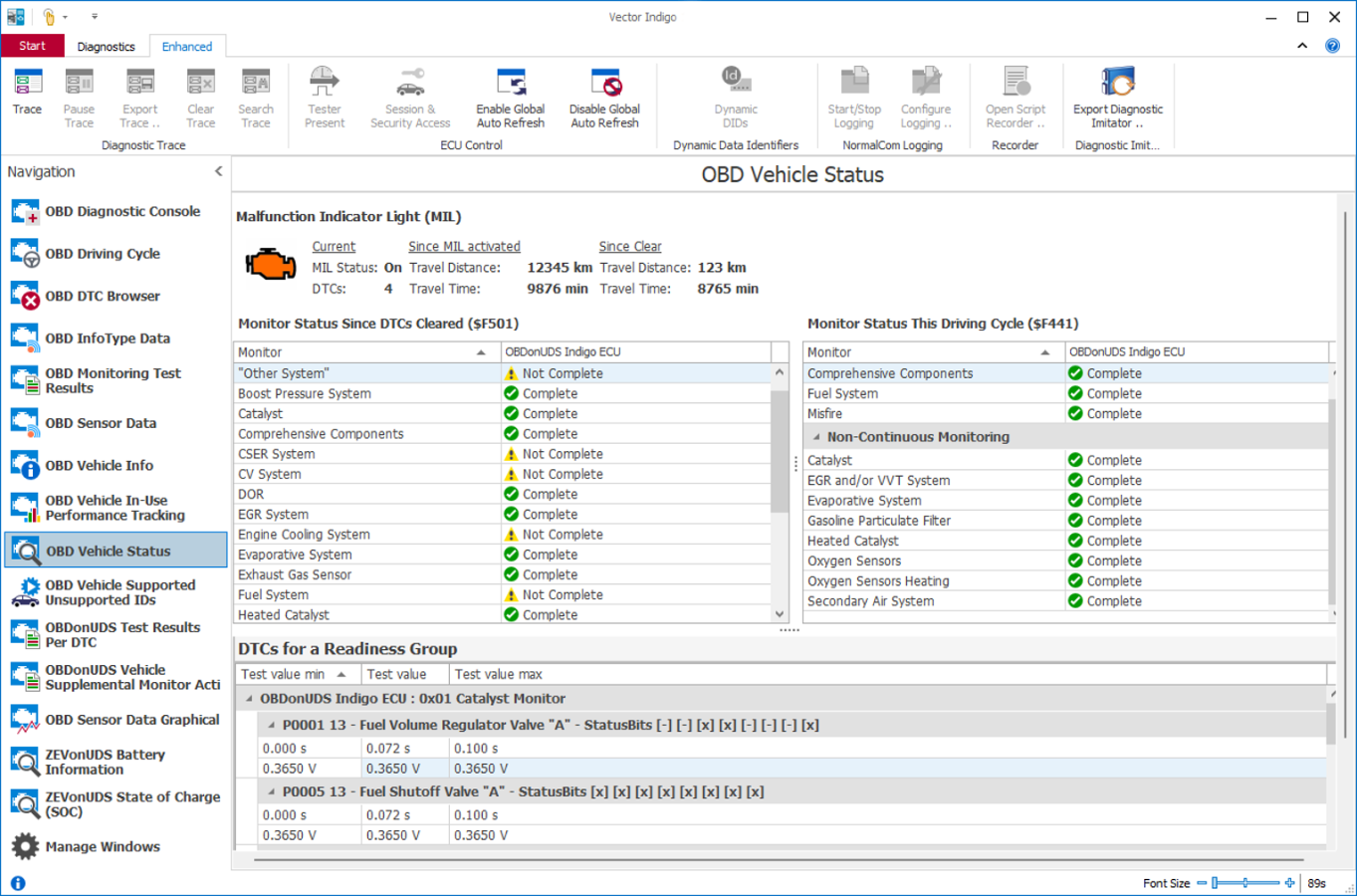

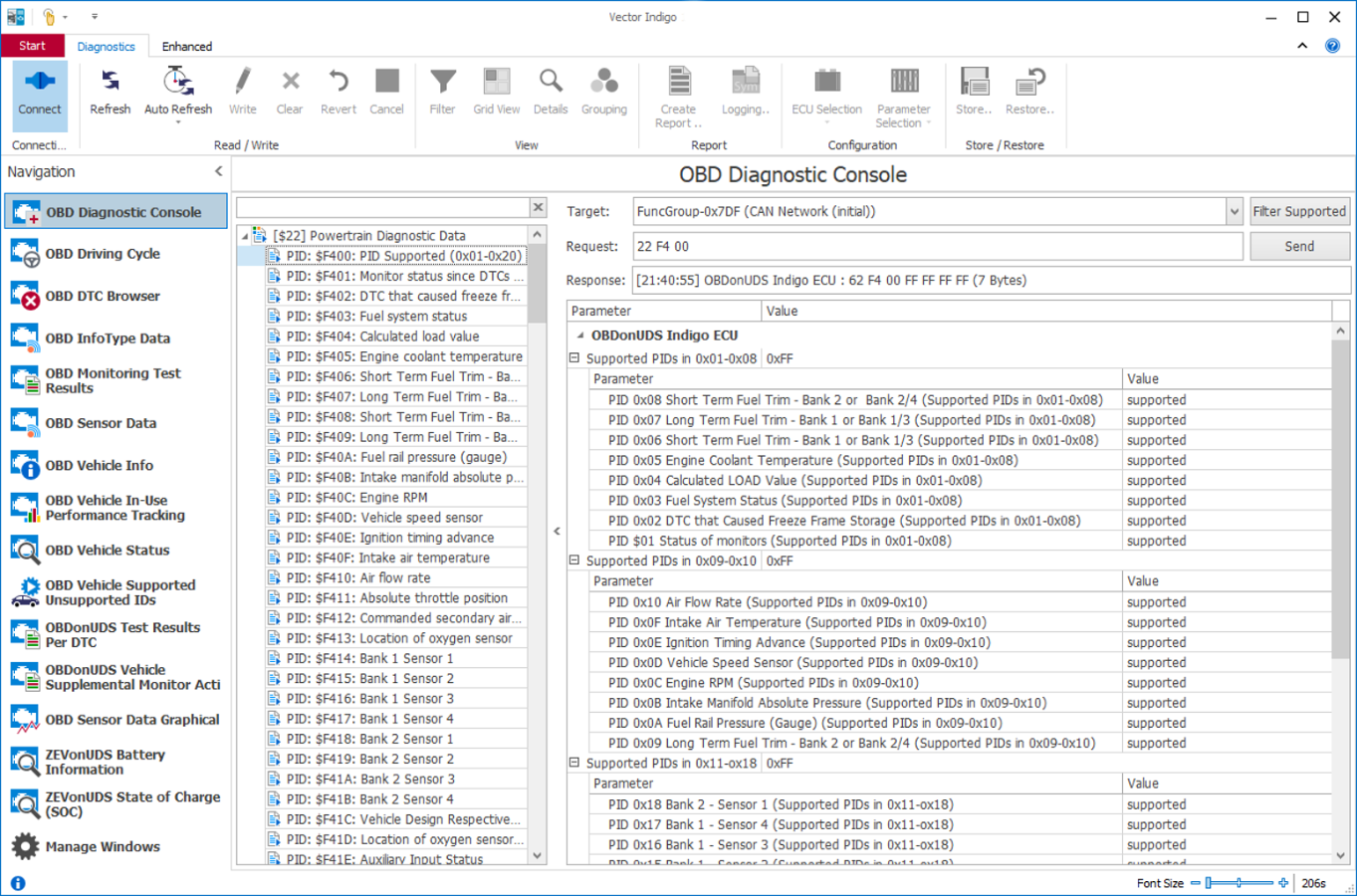

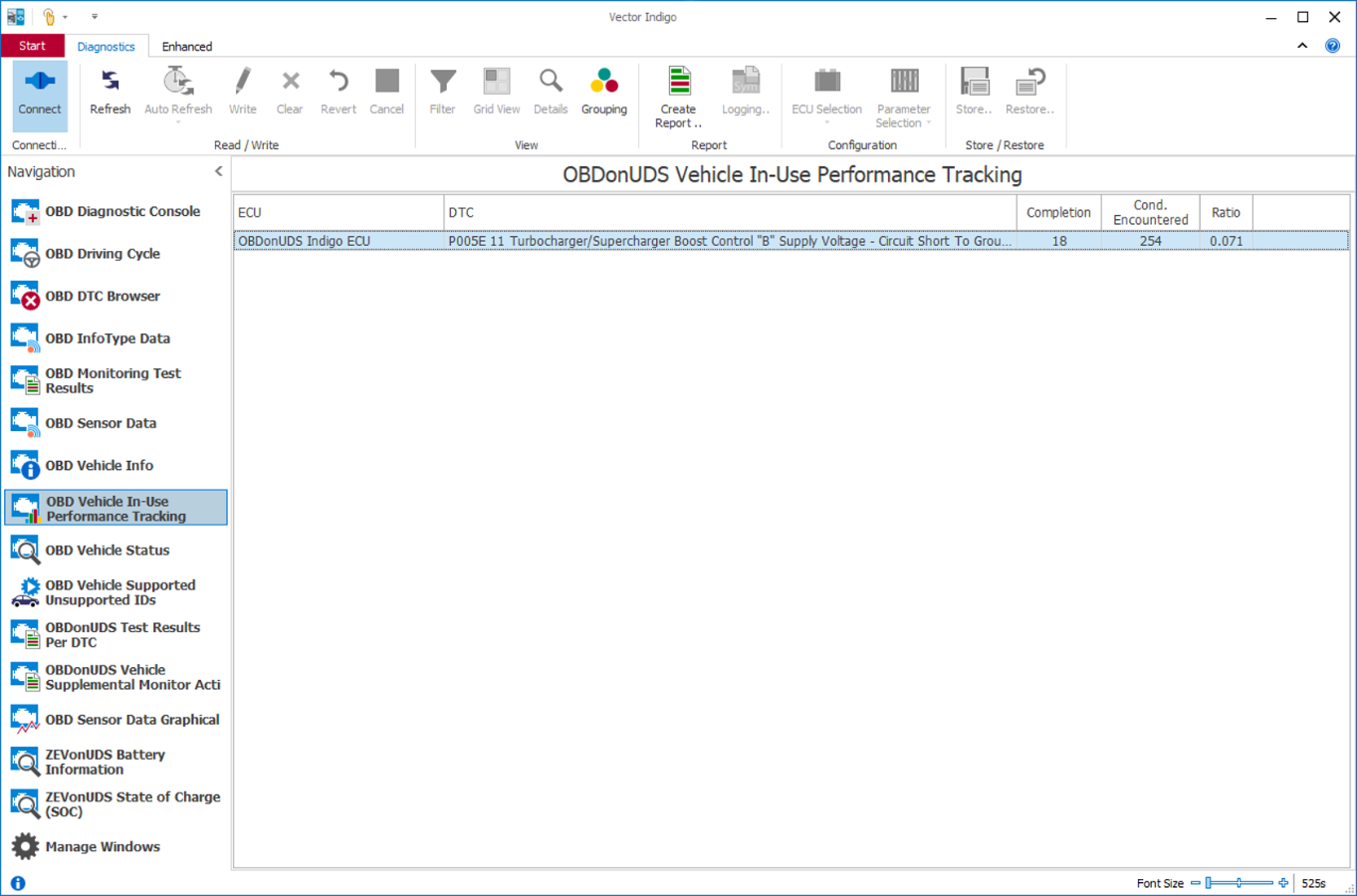

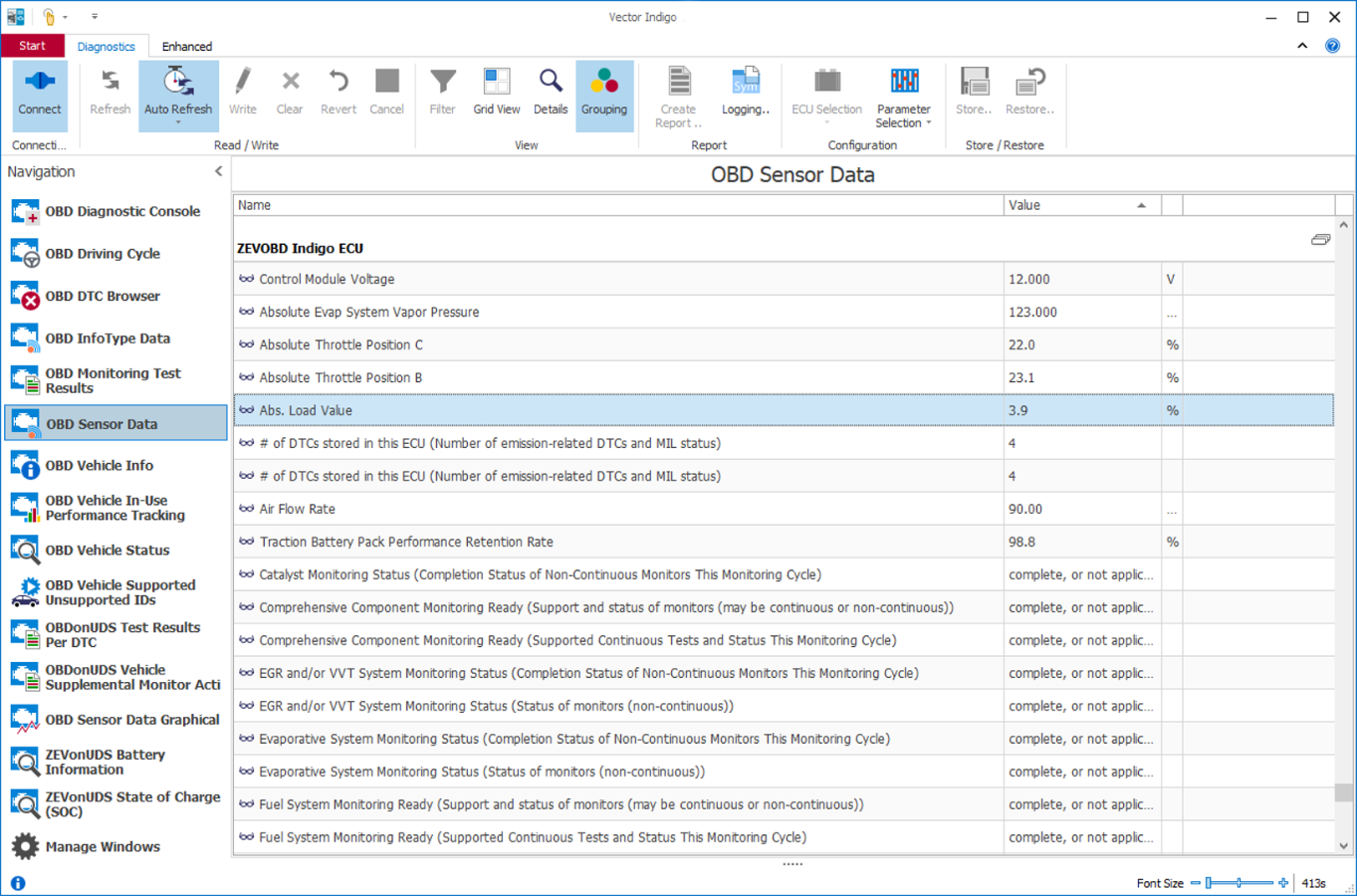

- 15種類の専用OBDビューおよびユースケースウィンドウ。これには、診断コンソール、IUMPRデータ、センサーデータ、車両ステータスなどが含まれます。

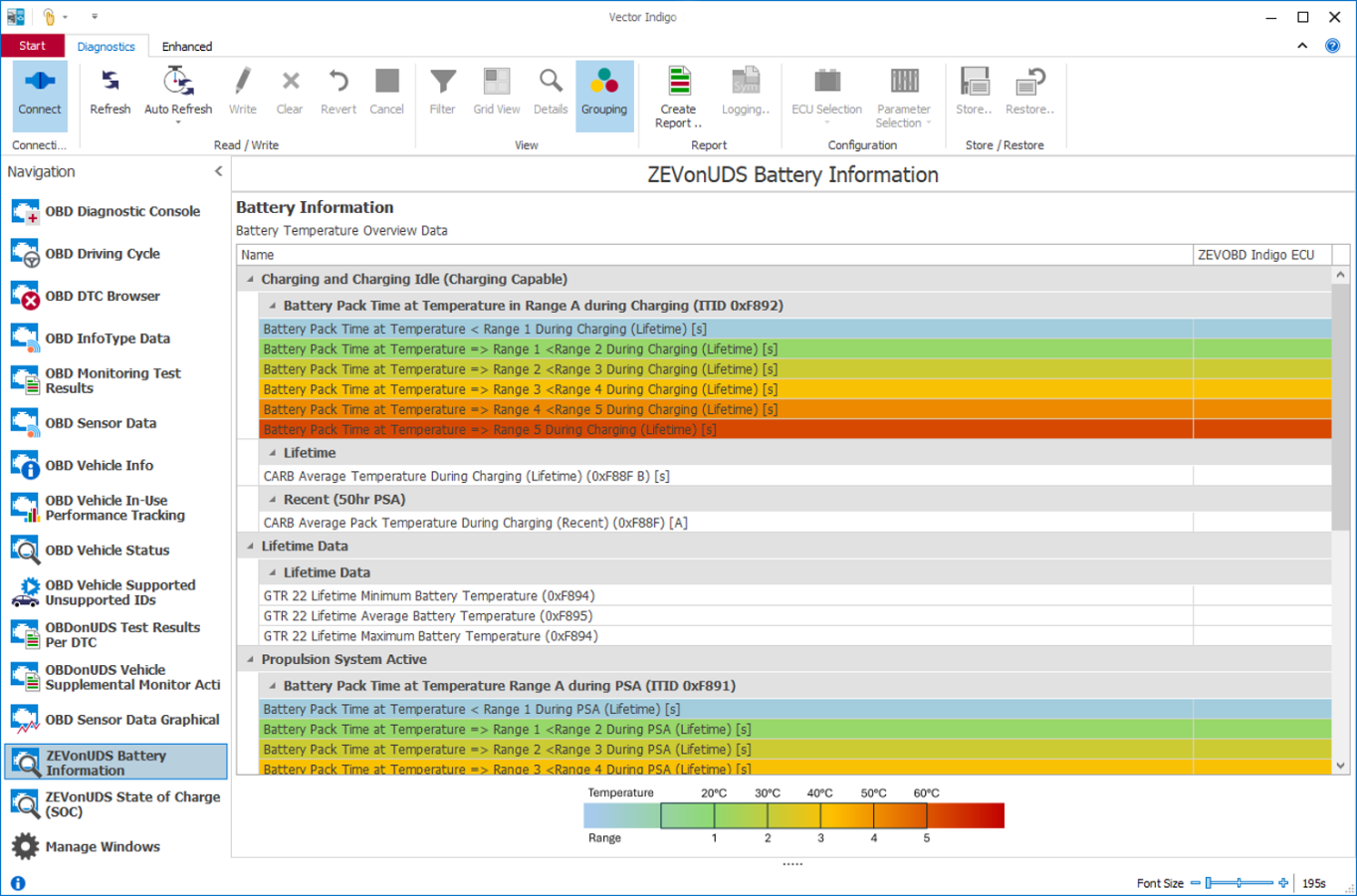

- ZEVonUDSを介して電気自動車のバッテリー状態に関する情報を読み出すための、2つの新しいWindow。
- フォールトトレラントなOBD通信機能を備えつつ、OBD準拠性の不備に関する情報も提供します。
- 最新のSAE標準に対応：SAE J2012:202404およびSAE J1979:202504に準拠した最新のOBDデータをサポートしています。
- OBD2、OBDonUDS、およびZEVonUDS用の事前定義済みプロジェクトにより、関連するすべてのユースケースウィンドウを備えた迅速なスタートが可能です。
FAQs

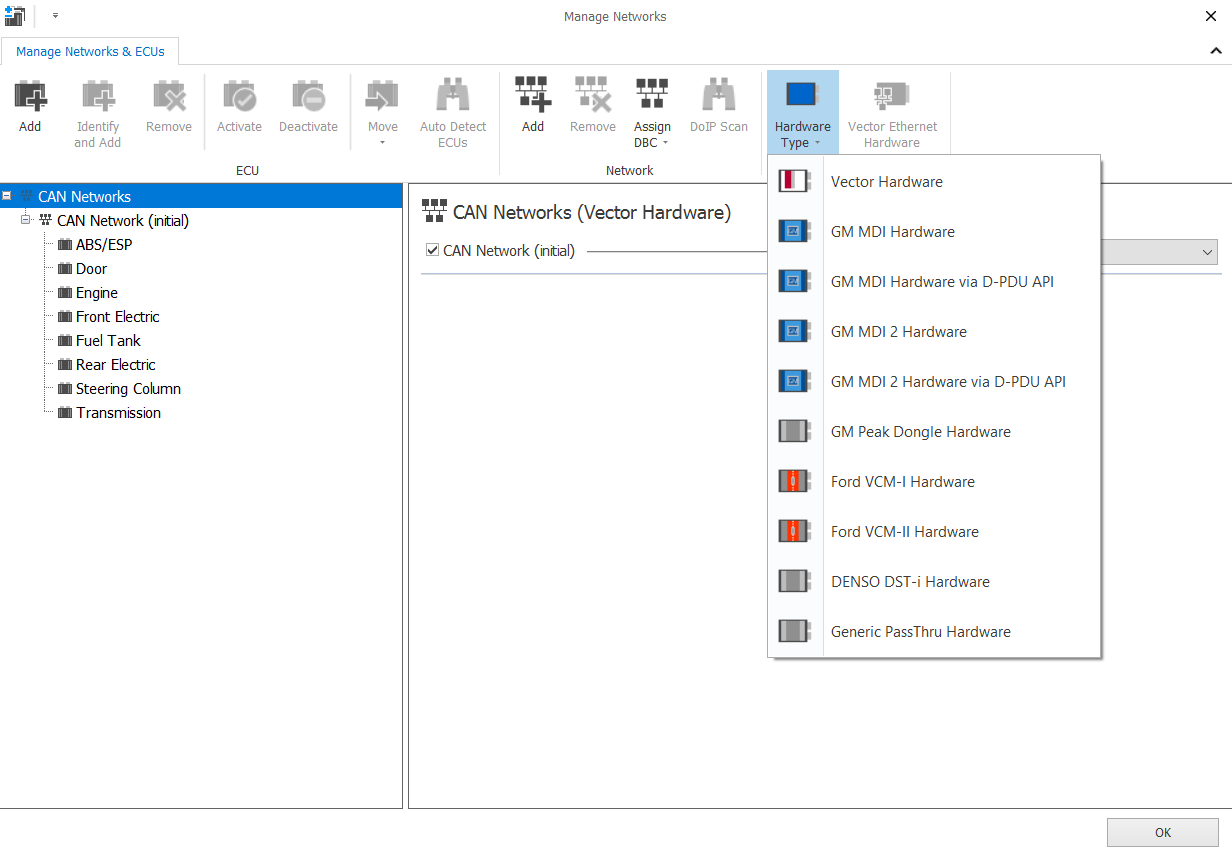

対応ハードウェア
