GL Loggerは、試験車両やテストベンチで使用される自動車用データロガーです。測定値を記録し、CAN、CAN FD、LIN、FlexRay、およびイーサネットバスシステムのデータ通信を取得します。
バス通信に加え、GL LoggerはCCP/XCPおよび診断情報を介してECUの内部パラメータを、またアナログおよびデジタル信号を、時間同期方式で取得します。
ハイライト
- 困難なロギング作業のためのスタンドアロンツール
- 起動時間が非常に短い
- 豊富なフィルターおよびトリガー条件

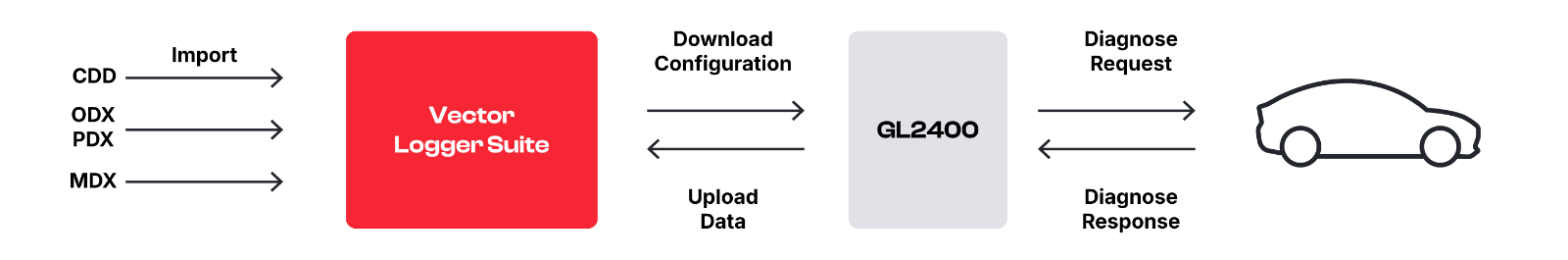

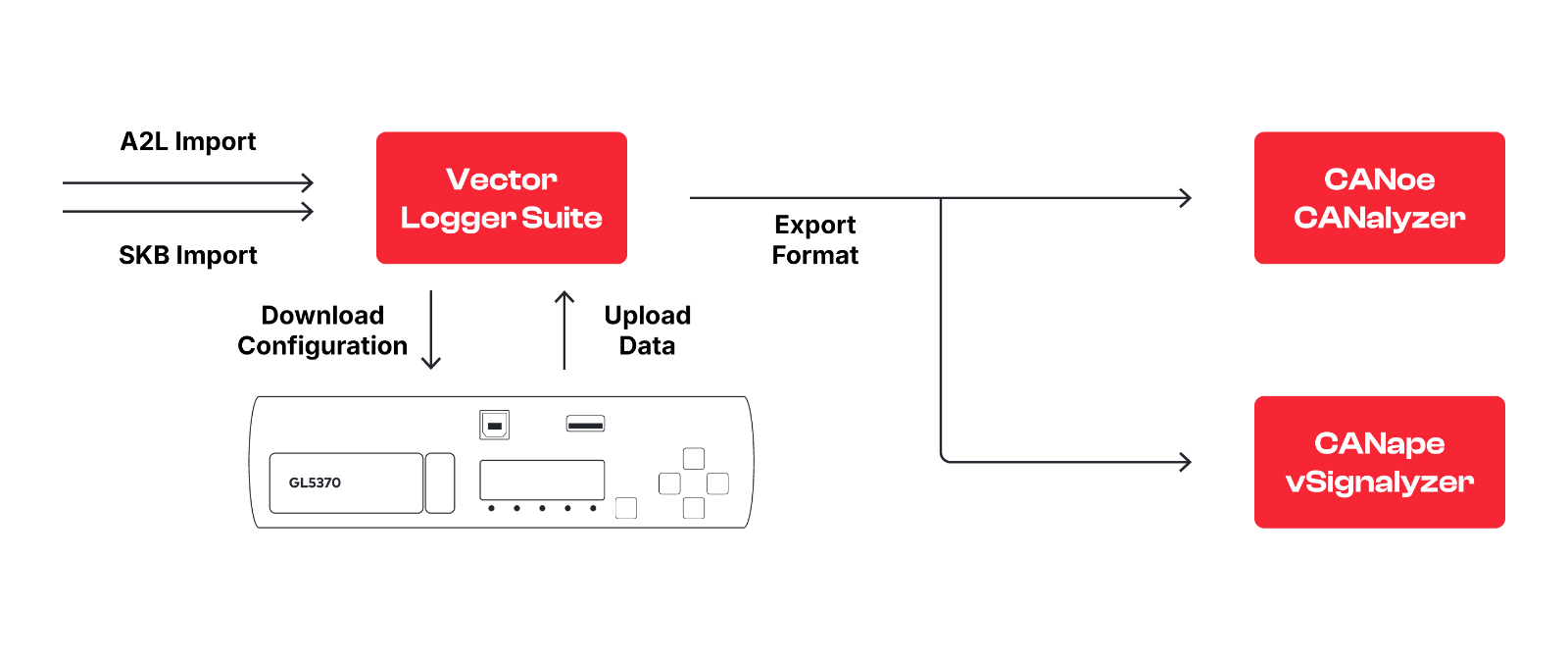

- 診断機能およびCCP/XCPのサポート
- SDカードやSSDへのコンパクトなデータ保存
- データの迅速な読み出し
- 無償のVector Logger Suiteによる簡単かつ迅速な設定

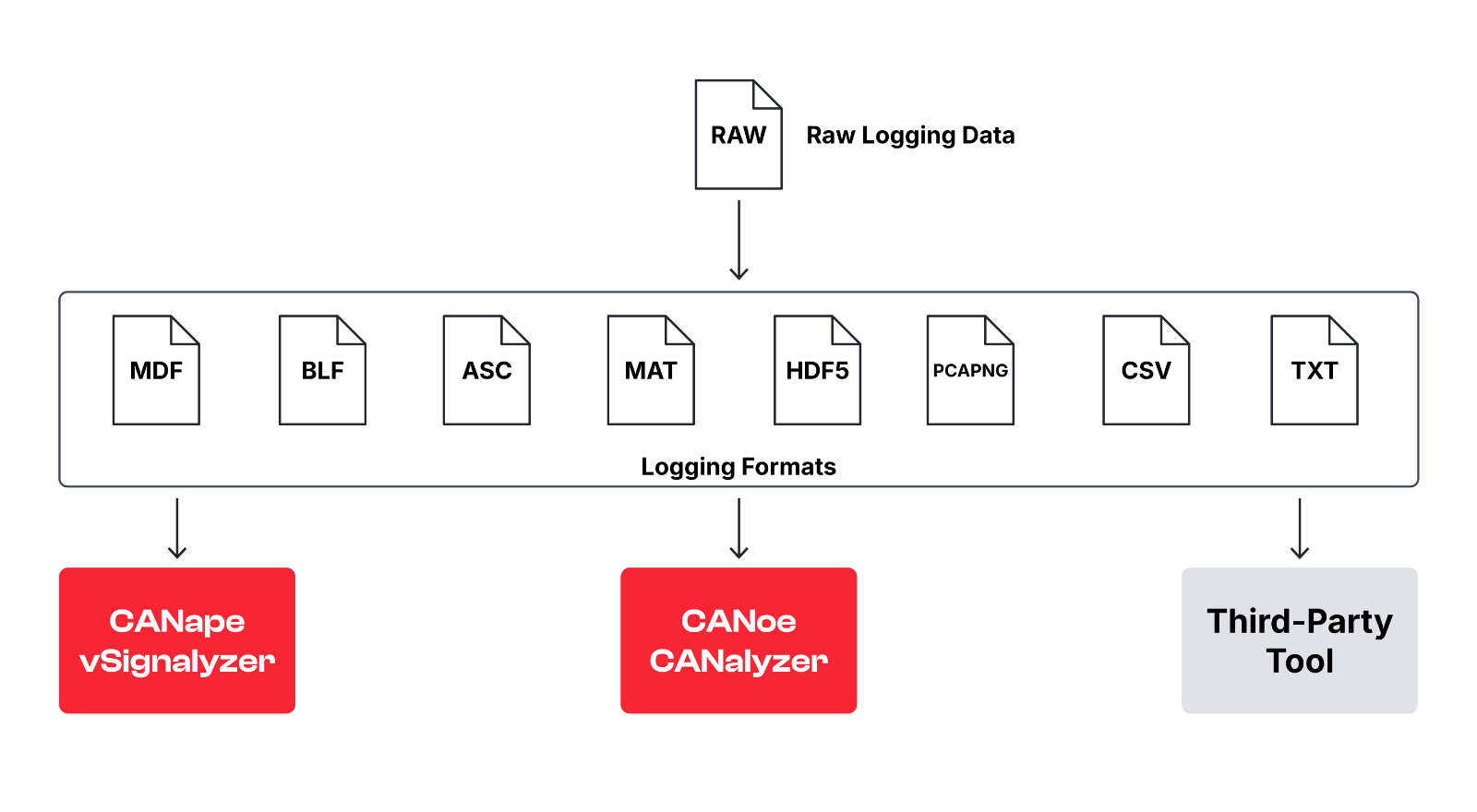

- 使い慣れたベクターの「CANoe」、「CANalyzer」、「CANape」、「vSignalyzer」によるオフライン解析
- データのアップロードやロガーのリモート設定など、さまざまなクラウド機能

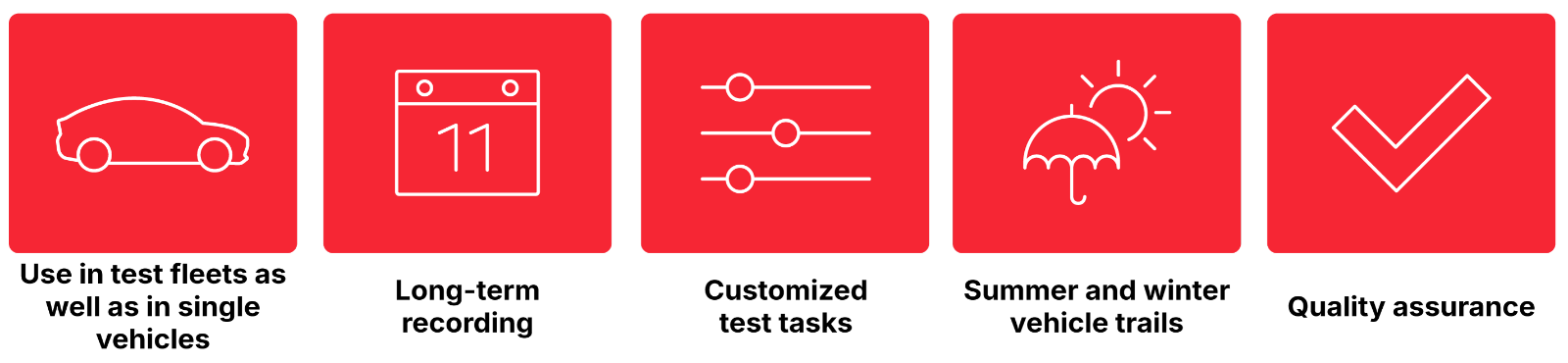

主な適用分野
GL Loggerは、自動車、商業、輸送の各業界にわたる幅広い適用分野に対応しています。
メリット
- 柔軟性の高いロガー：テスト車両の運用事業者や個別のテスト作業に適しています
- 車両の連続稼働：スリープモードおよびスタンバイモード時の低消費電力により、常時使用が可能です
- ロバスト設計：夏冬を問わず、あらゆる試験環境に適しています
- 信頼性の高い長期記録：長期間にわたる安定したデータ収集
- イベント駆動型記録：関連するイベントのみを記録することで、データ量を削減します
Functions
- CAN、CAN FD、LIN、FlexRay、およびEthernetの時刻同期ロギング
- テストフリートでの常時使用に向けた電力管理、スリープモードおよびスタンバイモードでの極めて低い消費電力
- システムのスタートアップは、CAN または LIN バス上のメッセージなど、さまざまな設定可能なウェイクアップソースに基づいています
- データ量を削減するための幅広いフィルター条件
- フレーム、シグナル、入力、および手動ボタンアクティベーションによるトリガー発動のための複雑なトリガー条件
- DBC、LDF、FIBEX、およびARXML（AUTOSARフォーマット）データベースのインポート
- フレームのタイムアウトモニタリング
- デジタル入出力に加え、複数のアナログ入力も利用可能です
- 高精度測定や高電圧測定用のCSM Measurement Modules
- 試運転中の統計データをコンパクトに保存するためのオンライン分類機能
- 日付および時刻の記録用バッテリーバックアップ付きリアルタイムクロック
- ログデータを、素早く取り外し可能な記憶媒体にコンパクトに保存
クラウド

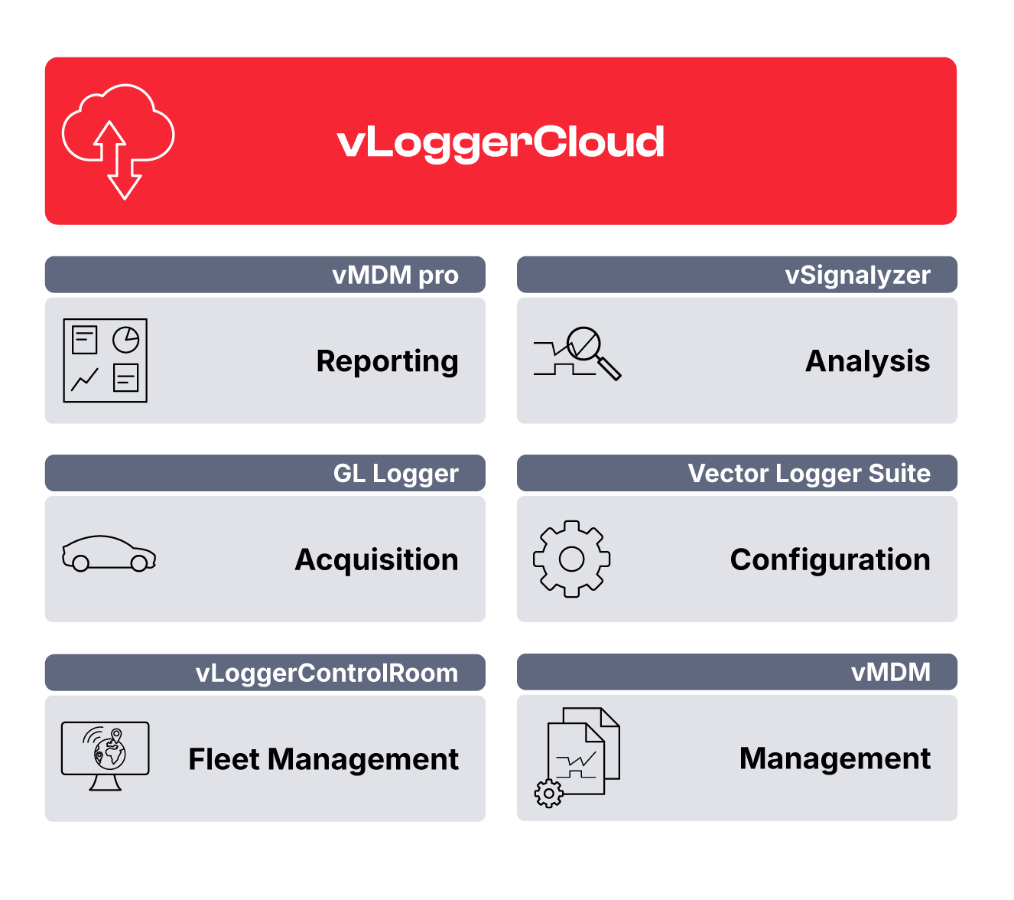

vLoggerCloudは、車両試験におけるデータ収集に関連するすべての工程に対応した、使いやすいインフラストラクチャです。測定設定の作成やフリートへのディストリビューションから始まり、ロガーは外部ルーターを経由して測定データをVector Cloudに送信します。Vector Cloudでは、そのデータを管理、ダウンロード、変換、解析することができます。
このプロセスにおいて、複数のベクター製品がシームレスに連携します：
- Vector Logger Suite (VLS)：ロガーをクラウドに接続する準備を行います。計測タスクの設定およびテスト車両への割り当てを行います。
- GL Logger：車両内のバス通信を記録し、記録されたデータを外部ルーター経由でクラウドへ転送します。
- vLoggerControlRoom：接続された車両フリートの状況をリアルタイムで把握できます。
- vMDM クライアント：メタデータに基づくデータセットの管理、自動変換およびダウンロードジョブの設定を行います。
- vSignalyzer/CANape：解析からデータマイニング、レポート生成までを行います。
- vMDM pro：計測データやアクセス権限の管理、およびデータマイニングアルゴリズムの自動実行やレポート生成を行うための強力なサービスです。
すべてのコンポーネントは、データ保存および相互通信のリンクとしてvLoggerCloudを使用しています。これにより、異なる拠点にいる担当者間の効率的な連携も可能になります。
vLoggerControlRoom
vLoggerControlRoomは、接続された車両のフリートに関するリアルタイムの情報を提供します。直感的なクラウドインターフェイスにより、以下のことが可能です：
- すべての接続済み車両の位置を確認する
- 選択したシグナルをリアルタイムでモニタリングする
- フリートおよび各車両の状態に関する洞察を得ることができます
- 信号のグラフィカルな可視化を使用して、データを迅速に解釈する
- 測定設定を微調整するための出発点を確立する
製品概要
GL1000 / GL1010
GL1000は、少数のCANおよびLINネットワークの通信をロギングするのに最適なデバイスです。非常にコンパクトで堅牢な筐体が特徴です。
GL1010は、過酷な環境での使用に適したIP65バリアントです。
GL2400 / GL2410
GL2400は、CAN、CAN FD、およびLINネットワークの通信をロギングするための理想的なソリューションです。スタンバイモードからすぐにロギングを開始できるため、システムの起動状況を記録することができます。ワイヤレスデータ転送機能により、データの自動アップロードやリモートでの再設定が可能です。さらに、コンパクトなサイズのため、どのような車両にもロガーを簡単にインストールできます。
GL2410は、テスト走行時の過酷な環境下での使用を想定した、IP65規格対応モデルです。
GL3400
GL3400は、さまざまなCAN、CAN FD、およびLINネットワークの通信をロギングするための最適なソリューションです。その高性能なハードウェアは、要求の厳しいロギング作業をサポートします。本ロガーはスタンバイモードから即座に動作可能となるため、システムの起動時のデータも取得できます。2つの独立して設定可能なリングバッファにより、例えば長期ロギングや、イベント駆動型、あるいは条件付きロギングなどに対応する「2-in-1」ソリューションを実現します。 ワイヤレスデータ転送機能により、データの自動アップロードやリモートでの再設定が可能です。
GL5350 / GL5370
GL5350は、多数のCAN、CAN FD、LIN、FlexRayネットワークの通信をロギングするための最適なソリューションです。その高性能なハードウェアは、要求の厳しいロギング作業を強力にサポートします。本ロガーはスタンバイモードから即座に動作可能となるため、システムの起動時のデータを取得することができます。3つの独立して設定可能なリングバッファにより、例えば、長期ロギング、イベント駆動型ロギング、条件付きロギングといった用途に対応する「3-in-1」ソリューションを実現します。 ワイヤレスデータ転送機能により、データの自動アップロードやリモートでの再設定が可能です。
GL5370は、同等の機能範囲を備えつつ、より多くのCANチャネルと、大幅に増えたCAN FDチャンネルを提供します。
GL5450 車載Ethernet用拡張機能
GL5450は、GL3400、GL5350、およびGL5370の拡張機能であり、車載Ethernet通信のログを個別のSSDに記録することを可能にします。本製品は、ポイントツーポイント通信の記録や、車載Ethernetネットワークへの測定ポイント（TAP）の導入を行うための、さまざまなインターフェイスを備えています。
GL Logger用ソフトウェアツール

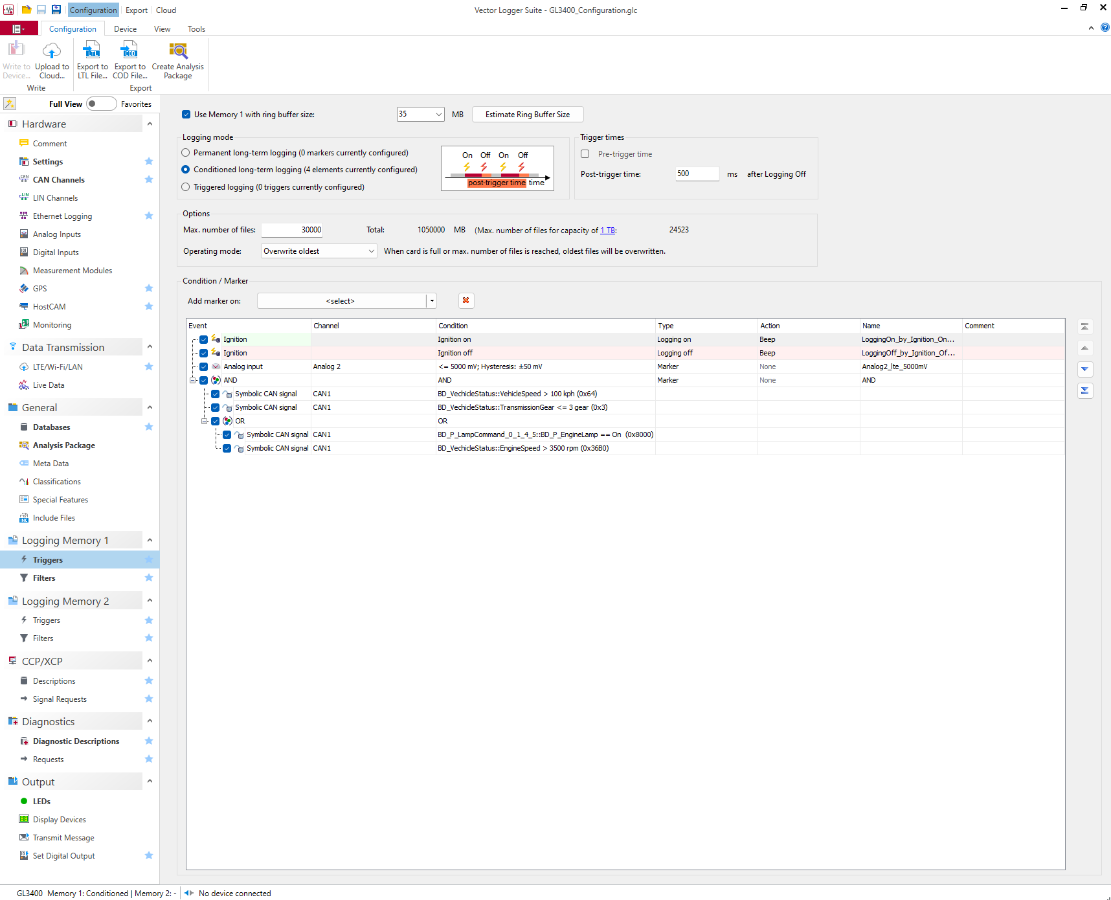

Vector Logger Suite
Vector Logger Suiteは、GL Loggerの主要なツールです。
設定やクラウド接続から、データの読み出し、記録データの変換に至るまで、ロガーの使用に関連するすべてのタスクに対応しています。
Vector Logger Suiteは無償でご利用いただけ、使いやすいグラフィカルユーザーインターフェイスを備えています。

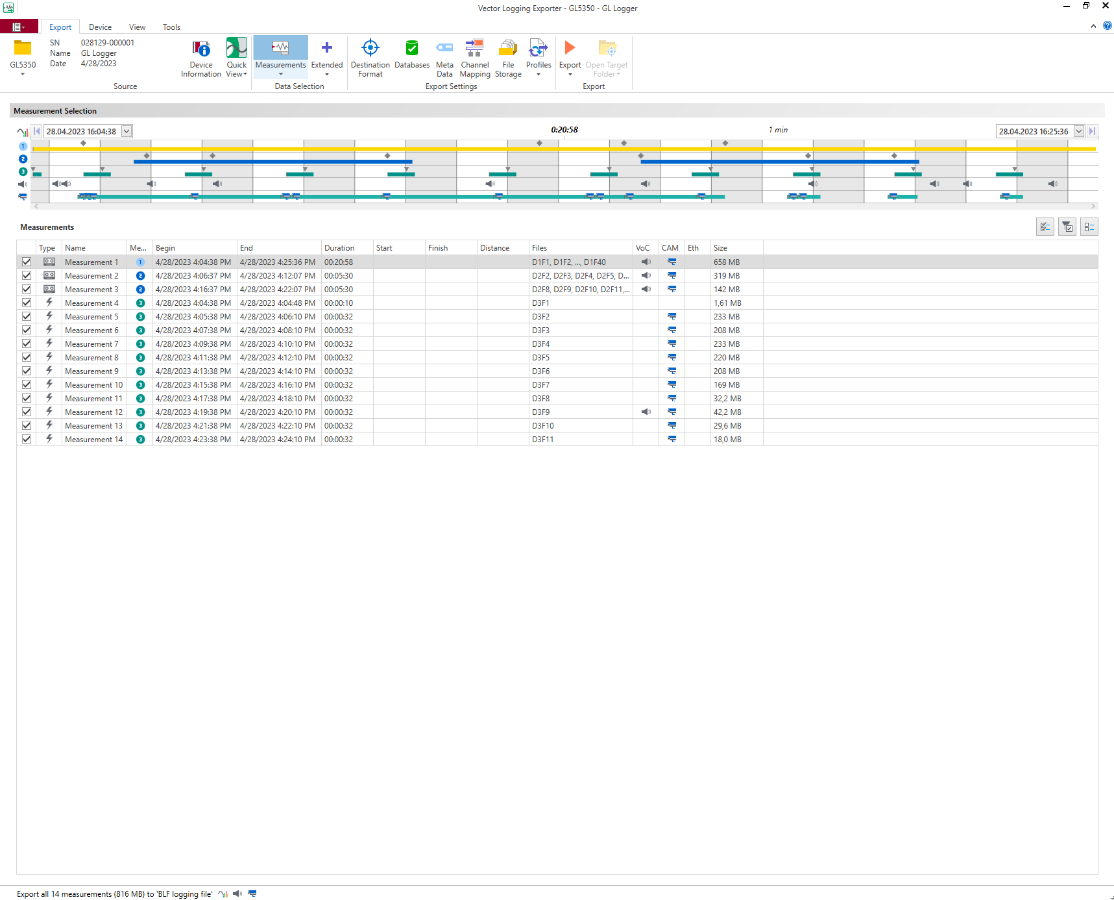

Vector Logging Exporter
Vector Logging Exporterは、データの読み出しや変換を主に行われるユーザーを対象としています。
この領域において、Vector Logger Suiteと同様の機能を提供します。
ロガーの設定やクラウドへのアクセス機能は、Vector Logging Exporterには含まれておりません。
また、Vector Logging Exporterも無償でご利用いただけます。
GL Loggerのダウンロード
Logger Suiteチュートリアル
製品の関連情報
| GL Logger 機能マトリックス (PDF) |
