VX1000システムは、測定／キャリブレーションのために、ECU内部データへの高性能なリアルタイムアクセスを提供します。このシステムは、過酷な車載環境での使用を想定して設計されており、テストベンチや実験室環境での使用にも同様に適しています。 ECUへのアクセスは、ランタイムへの影響を最小化したデバッグおよびトレースインターフェースを介して行われます。測定用PCとの接続は、XCP over Ethernetを介して行われます。first loop DAQ、フラッシュオーバーレイ、フラッシュプログラミング、ターゲットデバッグなどの高度な機能により、効率的かつ堅牢なECU開発をサポートします。
ハイライト
- 高性能なデータアクセス：最高データレートでのECU内部データへの測定／キャリブレーションアクセス
- コンパクトな統合：ECUへの直接統合が可能な小型POD
- 非侵襲型計測：ECUのランタイムに支障をきたさない、データトレースに基づく取得
- 柔軟なシステム統合：汎用およびカスタマイズされたフレックスアダプターを介したECU接続
システムの概要

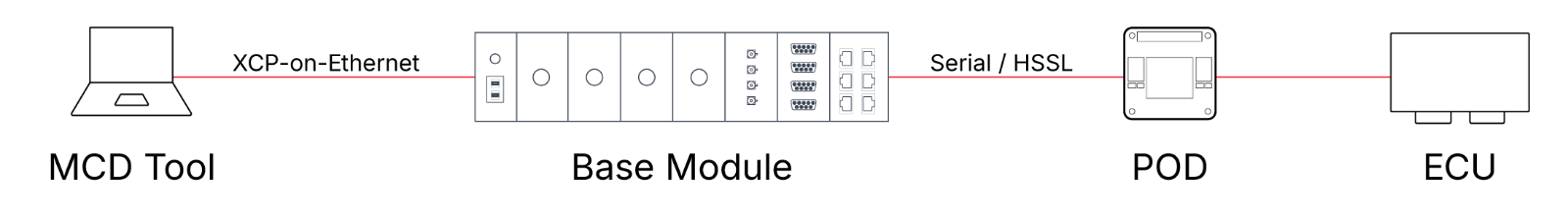

このシステムは、「ベースモジュール」と「プラグオンデバイス」（略称：POD）という2つの主要コンポーネントで構成されています。
また、統合ソリューションとして「XPOD」もご用意しております。
主な適用分野

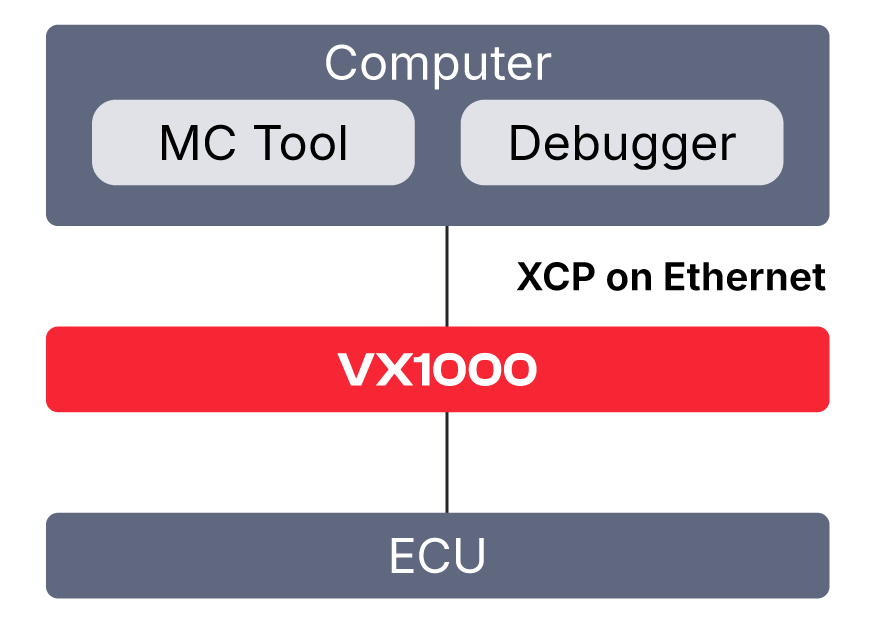

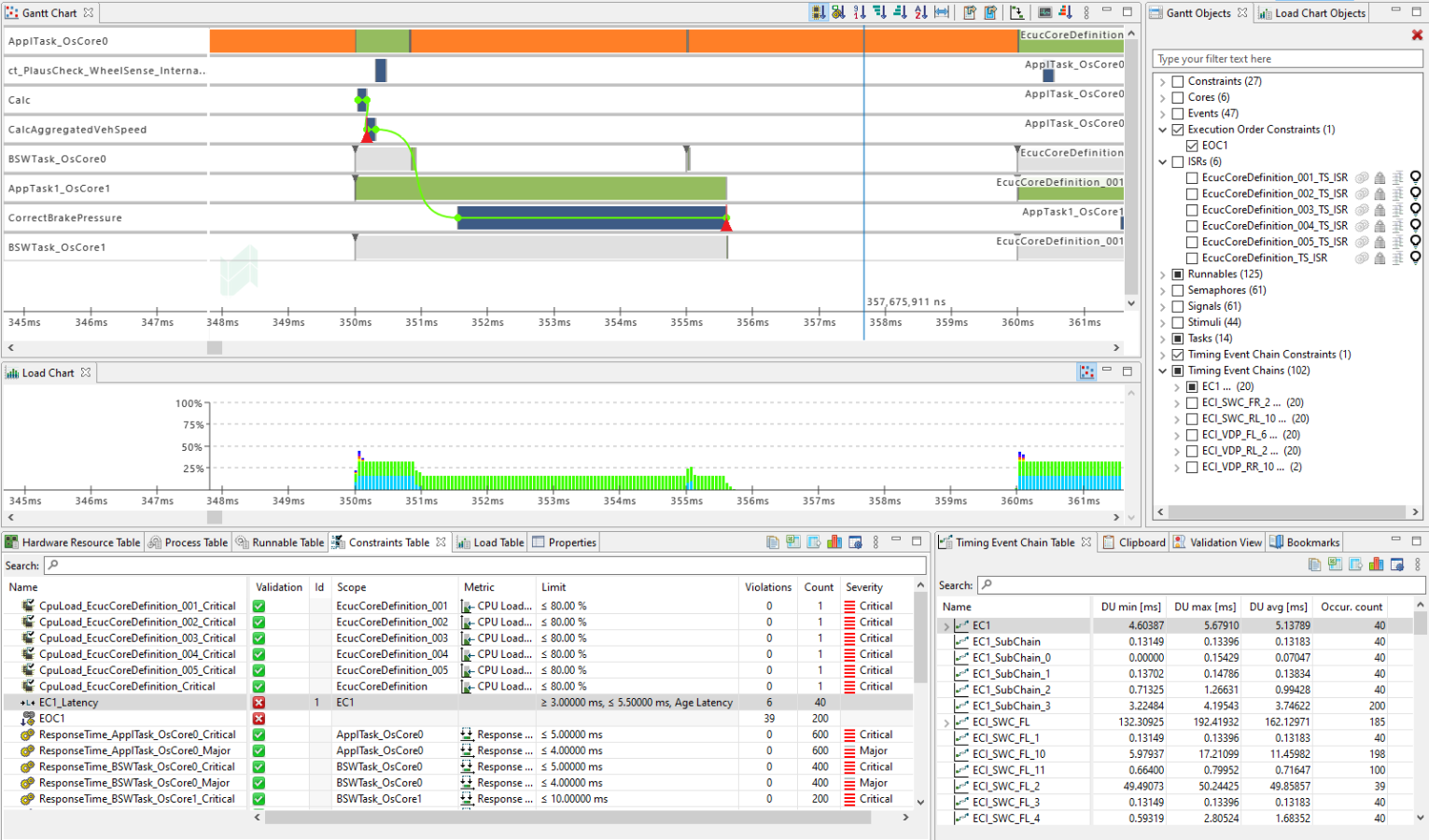

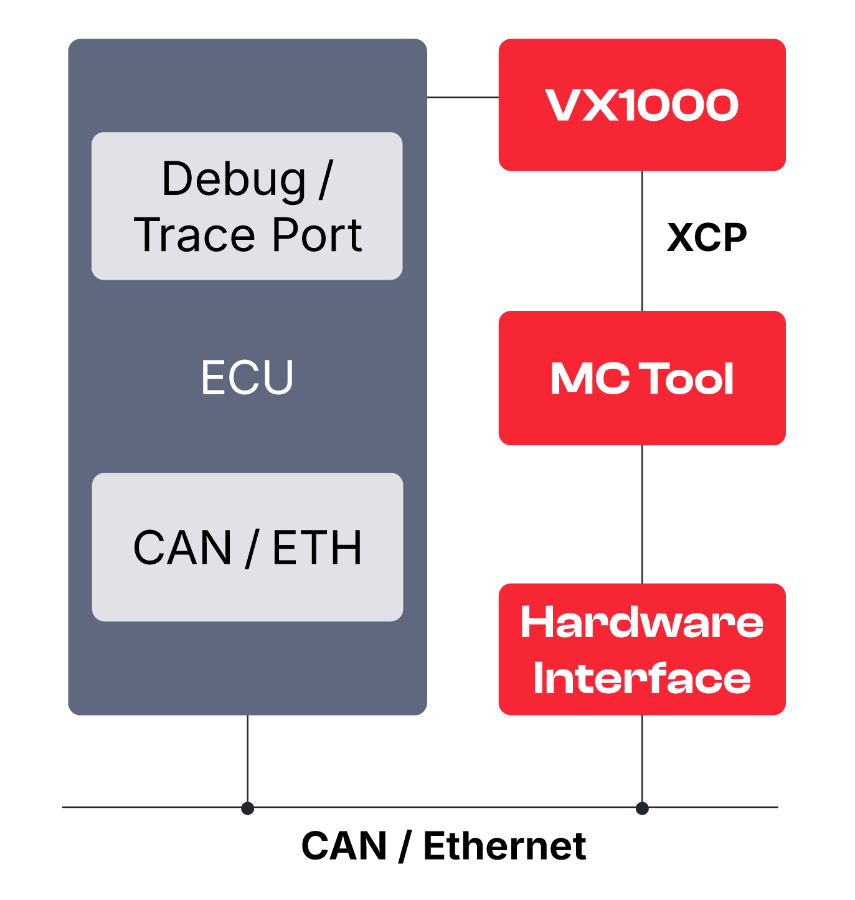

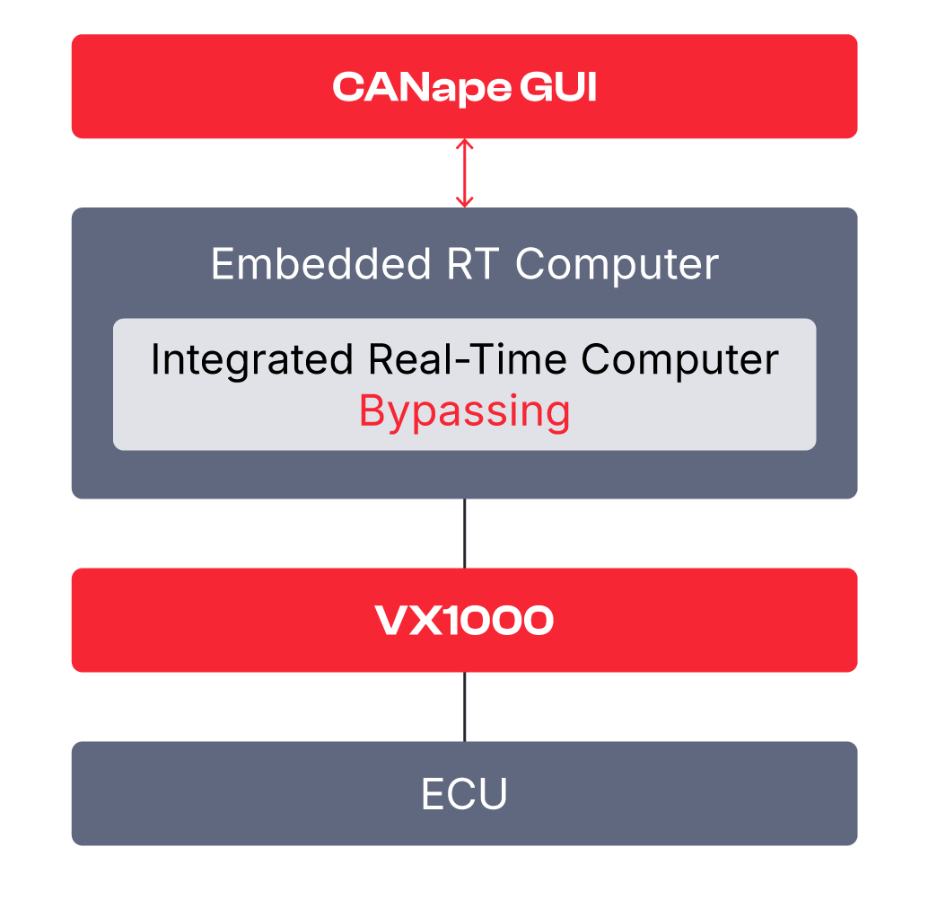

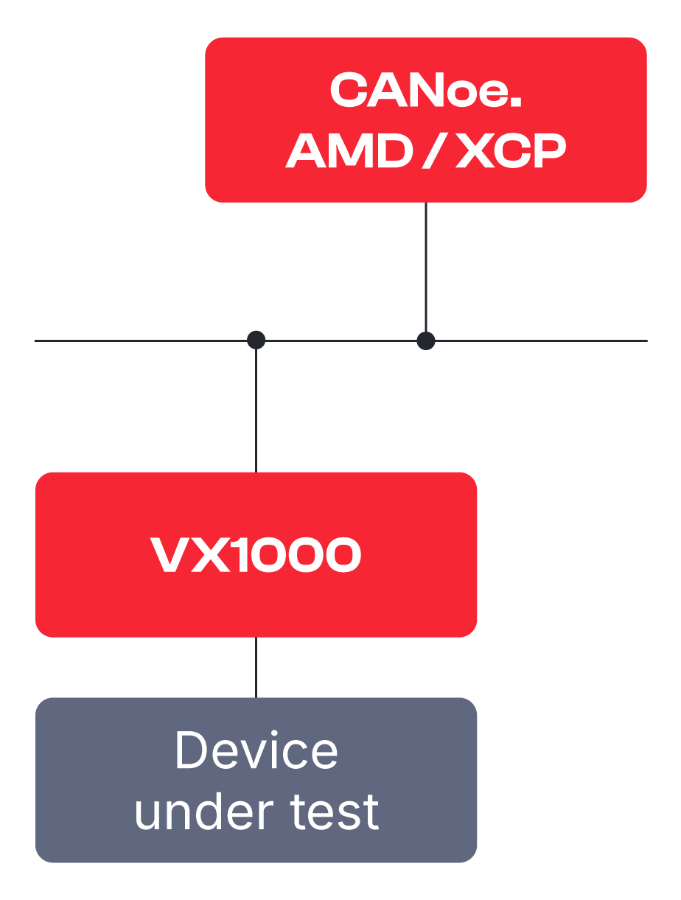

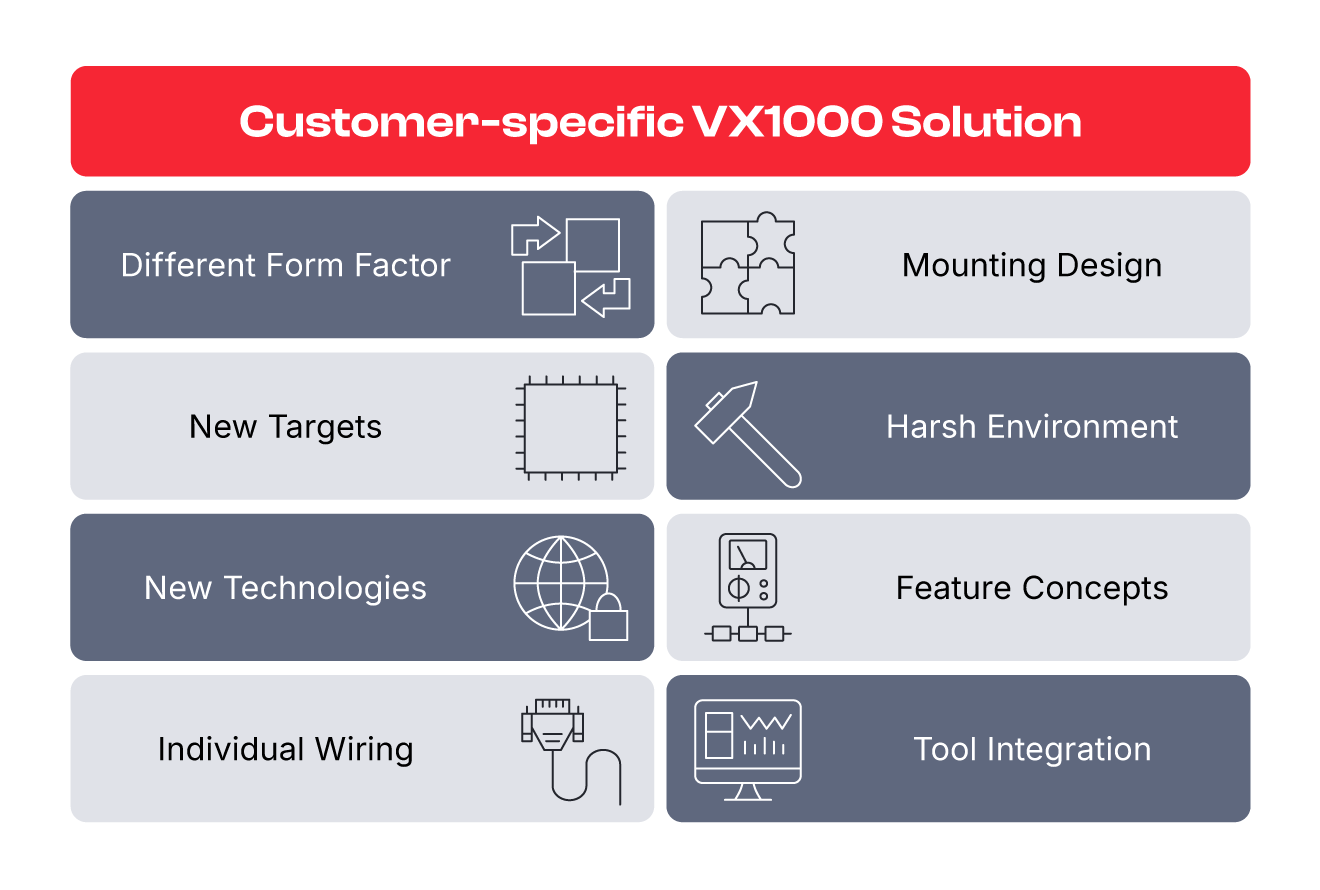

ベースモジュールのバリアント
VX1060
シリアルPOD用の、コンパクトでコストパフォーマンスに優れたベースモジュールです。
VX1134/VX1135
VX1135は、さまざまなバリアントが用意された、高性能かつ汎用性の高いベースモジュールです。シリアル、HSSL、HSSL2の各PODに対応しています。さらに、CAN、CAN FD、FlexRay用の追加バスインターフェイスにより、システムの機能を拡張できます。VX1134は、バスインターフェイスを除き、VX1135と同様の機能と性能を備えています。
VX1161
マルチベースモジュールは、複雑なテストシナリオに対応するように設計されており、最大6枚の独立したカードを並列で搭載可能です。シリアル、HSSL、HSSL2（CAN / CAN FDおよびFlexRay対応）用のPODインターフェイスカードに加え、ビデオカードもご用意しております。
VX1161に関する詳細情報
技術的な詳細
| VX1060 | VX1134/VX1135 | VX1161 | |
| 外形寸法（幅 × 奥行 × 高さ） | 106 mm × 115 mm × 32 mm | 172 mm × 147 mm × 55 mm | 342 mm × 256 mm × 95 mm |
| 重量 | 330 g | 1050 g | 3200 g ～ 4300 g（構成に依存します） |
| 電圧範囲／消費電力 | 5.5 VDC ～ 50 VDC、最大 3 W（POD なし） 待機時：70 mA @ 12 V | 7 VDC ... 34 VDC、最大 9 W（POD なし） スタンバイ時：1 mA @ 12 V | 8 VDC ～ 34 VDC 最大 125 W（構成に依存します） スタンバイ時：12 V で 10 mA 未満 |
| 温度範囲 | -40 °C ～ +70 °C | -40 °C ～ +60 °C | -40 °C ～ +60 °C |
| アップリンク帯域幅 | 100 Mbit/s | 1 Gbit/s | 2×10 Gbit/s および 4×1 Gbit/s |
| 対応インターフェイス | シリアル | VX1134：HSSL、HSSL2 VX1135：シリアル、HSSL、HSSL2、CAN / CAN FD、CAN SIC、FlexRay | シリアル、HSSL、HSSL2、CAN / CAN FD、FlexRay、車載Ethernet、GMSL、FPDLINK |
プラグオンデバイス（POD）

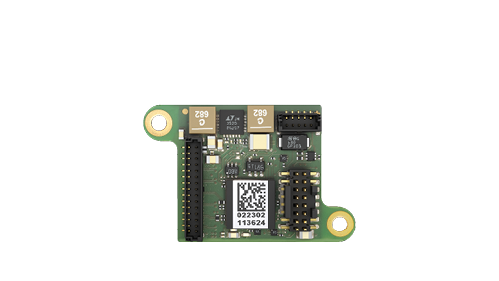

シリアルPOD
Serial PODをマイクロコントローラのデバッグインターフェイスに接続し、JTAG、SWD、Zipwire、またはDAPを介してRAMに直接アクセスします。コンパクトな形状のため、あらゆるユースケースや環境、さらには量産用ECUの筐体にも最適です。お使いのシステムに合わせて、さまざまなケーブル長、オプションの筐体、ターゲットアダプターからお選びいただけます。

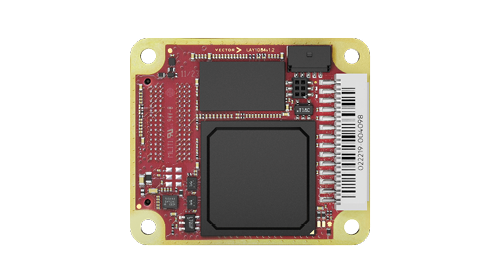

HSSL POD
高性能なデータトレースインターフェイスを使用することで、ECUのランタイムにほとんど影響を与えることなく、最高レベルの測定データ転送レートを実現します。

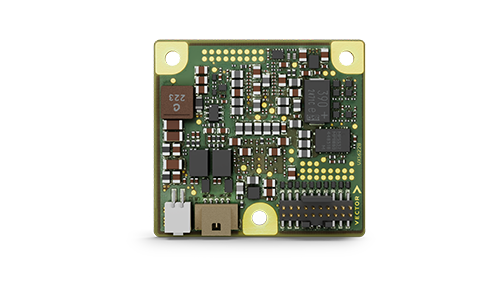

XPOD
VX1622B XPODは、ベースモジュールを必要としないスタンドアロンソリューションとして、データを取得します。
XPODの詳細
技術的な詳細
| シリアルPOD | HSSL POD | XPOD | |
| サイズ | 23 mm × 24 mm × 7 mm | 40 mm × 35 mm × 9 mm | 37 mm × 34.5 mm × 9 mm |
| 重量 | 3 g | 10 g | 10 g |
| おおよその消費電力（最大動作温度時） | 0.8 W | 2.5 W | 2.9 W |
| 電源 | ベースモジュール経由 | ベースモジュール経由 | コントロールユニットからの5 VDC～32 VDC（非安定化）；オプションのアダプターによるパッシブ型PoE（Power-over-Ethernet） |
| 動作温度（FPGAケースの最高温度） | -40 °C ～ +115 °C | -40 °C ～ +115 °C | -40 °C ～ +115 °C |
製品紹介動画
VX1000シリーズのコンセプトについて詳しくご紹介します
極めて小型で汎用性が高い――ECUへの架け橋
さまざまなユースケース、さまざまな機能セット ― ぜひご確認ください
大規模プロジェクト向けの構成可能なハードウェアとしてのマルチベースモジュール
