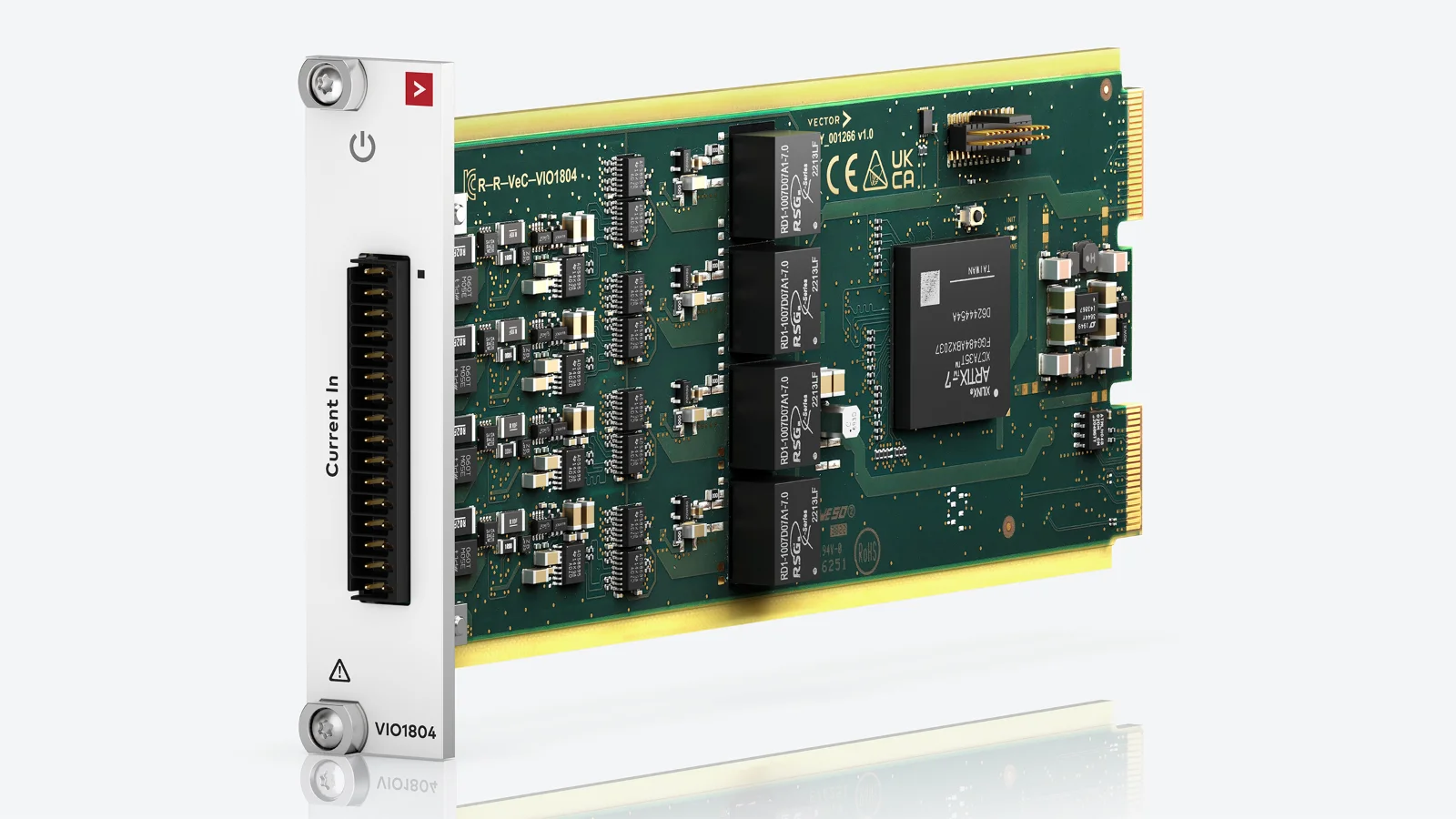

電流測定カードVIO1804はVIO System用の電流測定カードで、テスト対象デバイス（TUD）の電流出力を最大4個まで測定できます。測定は内部シャントを介して行われます。

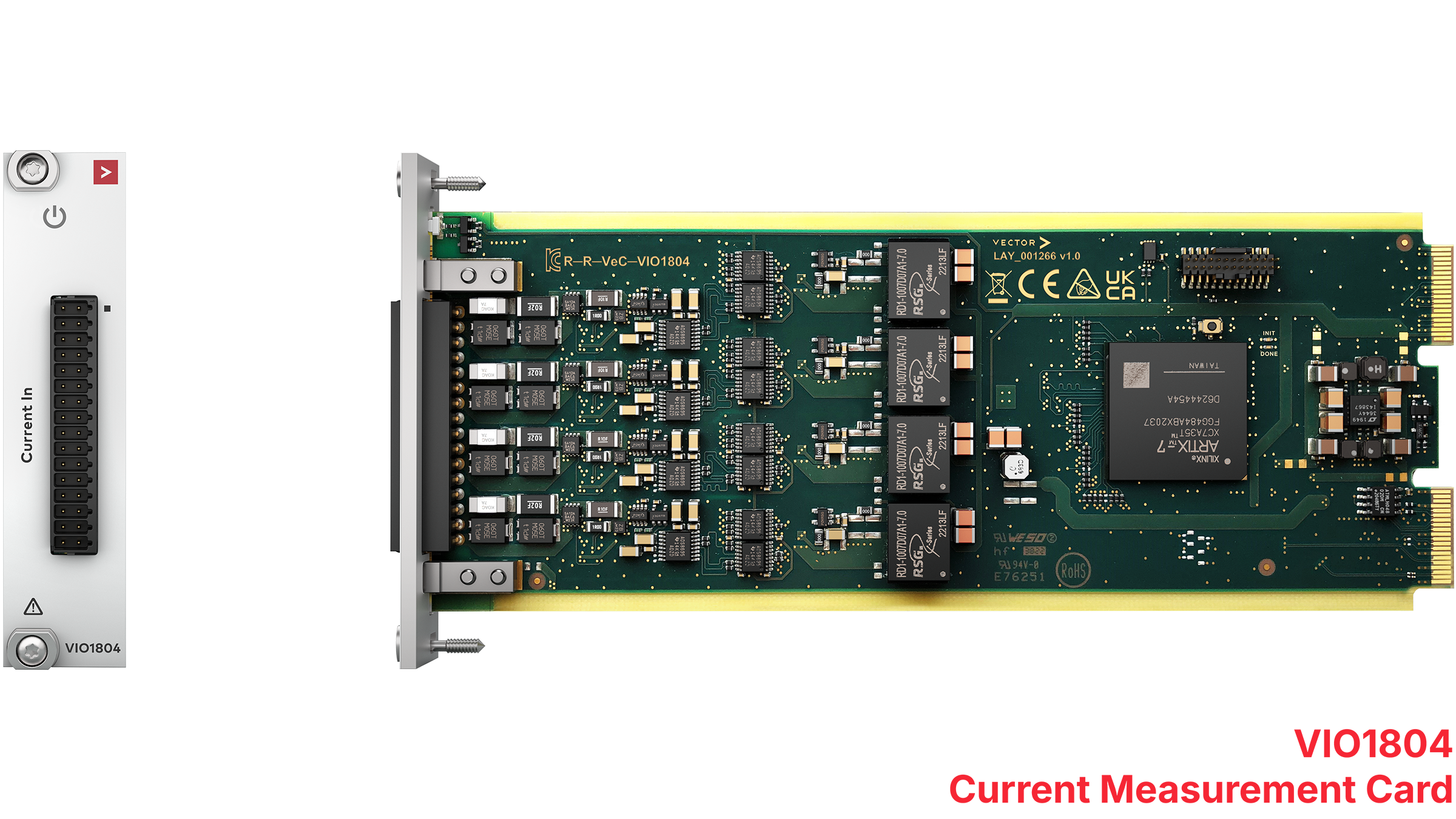

詳細ビュー
テクニカルデータ
| VIO1804 | |
| 入力電流 |
|
| 電圧範囲 | ±60 V |
| 測定方法 | 抵抗式 |
| サンプリングレート | 500 kS/s |
| 測定データレート（CANoeへの転送） | 100 μs |
| A/Dコンバーター（各チャンネル） | 16 Bit / 500 kS/s |
| 精度（コモンモード除去による） |
|
| 入力インピーダンス |
|
| 入力キャパシタンス | < 15 pF |
| 保護遮断 | 7.5Aを超える電流を1秒以内にスイッチオフ |
| ガルバニック絶縁 | あり、チャンネル別 |
| 測定カテゴリ | IEC 61010-2-030でNot RATED (O) UL 61010-1でCAT I |
| 過電圧保護 | AGND/DGND に対して ±60 V |
| カットオフ周波数 | 25 kHz |
| 温度範囲 | -25 °C ～ +55 °C |
| 消費電力 | 2.1 W（標準） |

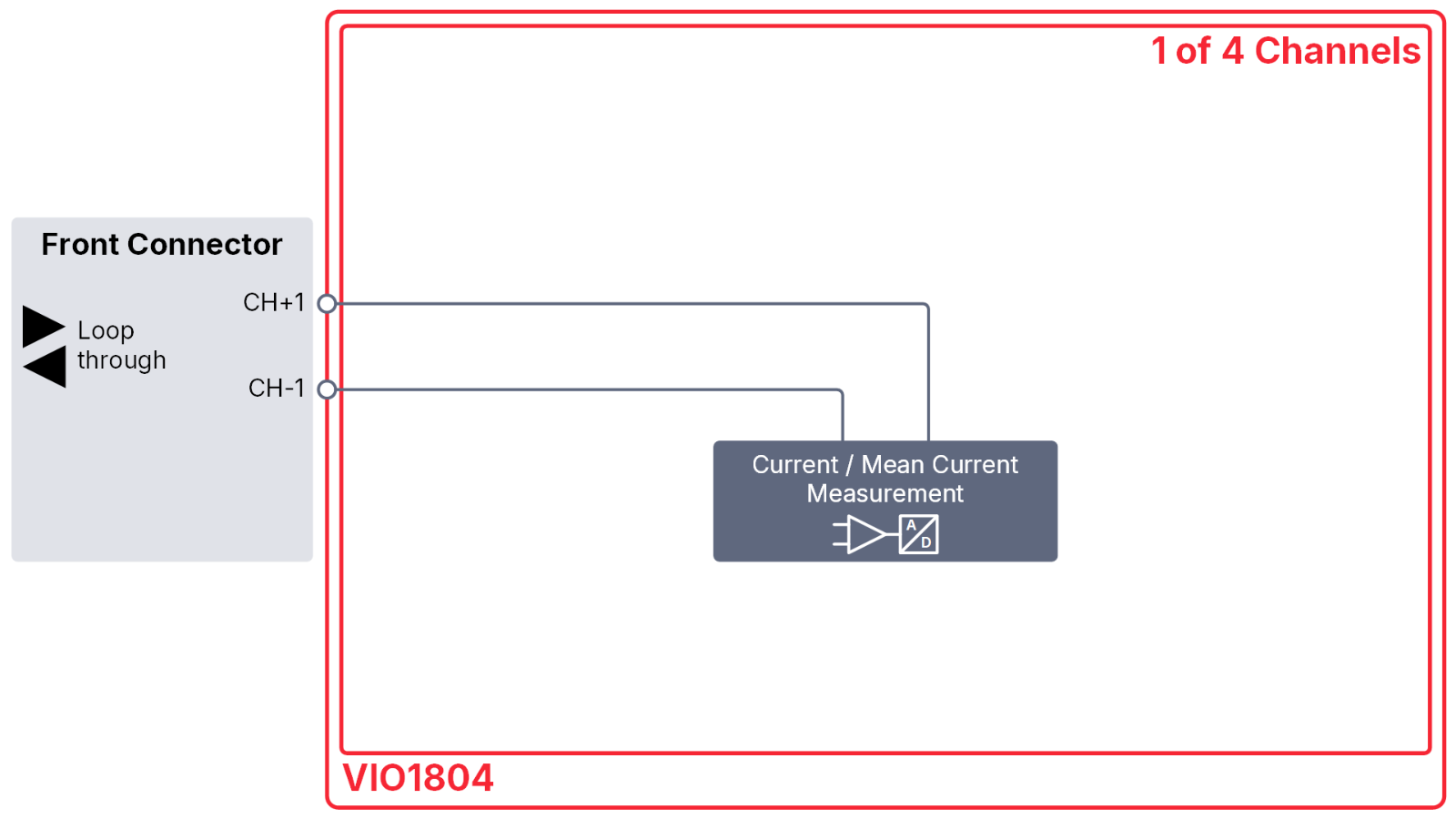

回路図
