VX1161 マルチベースモジュールは、1回のセットアップで複数のECUの測定／キャリブレーションを行うための、拡張性が高く高性能なラックマウント型システムです。幅広いインターフェースカードにより、あらゆる用途に合わせたカスタマイズされた組み合わせを作成することが可能です。このソリューションには、ECU内部データへの直接アクセス、生レーダーデータの取得、アナログおよびデジタルの測定値に加え、ビデオおよびネットワークインターフェイスが含まれています。主な適用分野には、車両、テストベンチ、およびラボなどが挙げられます。
ハイライト
- 高性能ECUへのアクセス：複数のECUの内部データに対する測定／キャリブレーションへの同時アクセス
- 省スペースかつコスト効率に優れています：複数のECUをインストールし、配線するプロセスが簡素化されています
- 高いアップリンク帯域幅：測定用PCへの4×10 Gbit/s Ethernetアップリンクにより、ADAS開発など、高まる要求に応える十分な帯域幅を確保
- 時刻同期型計測アーキテクチャ：IEEE 1588 PTP による全カードの同期
- 拡張性のある事前設定済みシステム：お客様ごとにカスタマイズされた事前設定済みシステムを提供し、ユーザーが交換可能なインターフェイスカードと、将来のアップグレードに備えた性能の余裕を確保しています

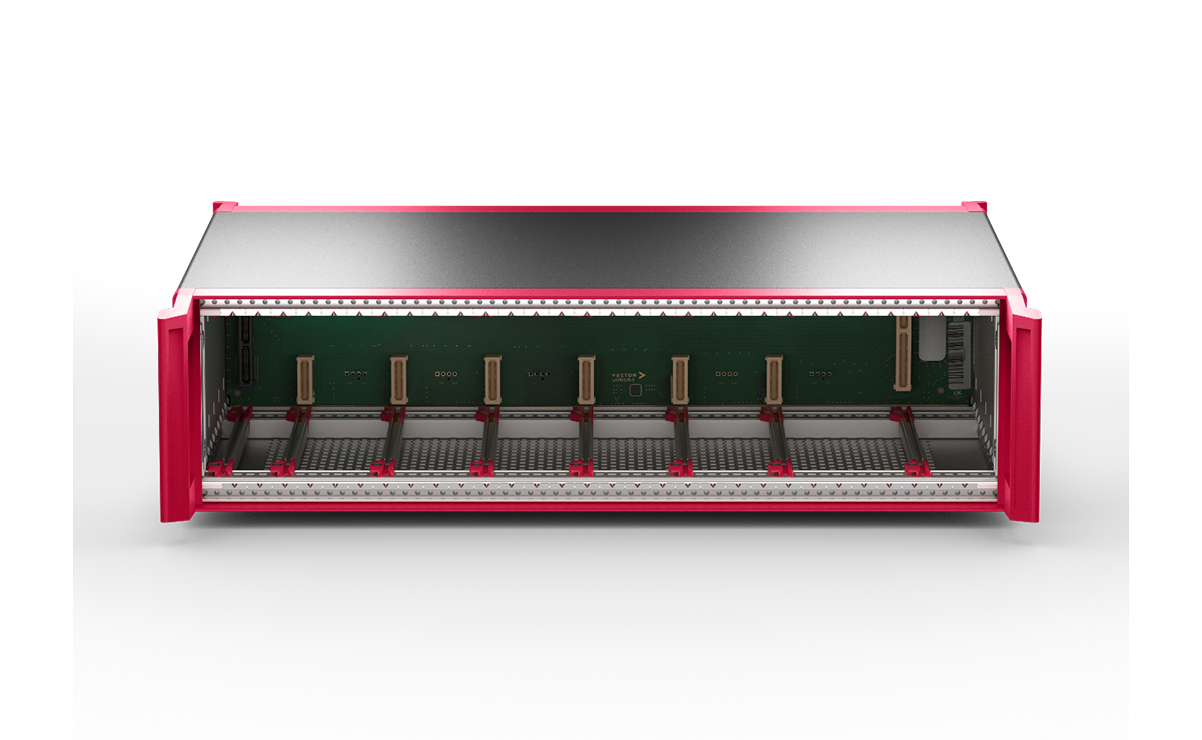

住宅
VX1161.01Aは、VX1161システムのモジュラー式筐体です。アクティブ冷却機能を備え、複数のインターフェイスカード用のスロットが用意されています。VX1161システムには、常に電源カードとホストアップリンクカードが搭載されており、さらに6つのスロットが用意されています。測定タスクに応じて、これらのスロットにネットワークインターフェイスカード、PODカード、ビデオインターフェイスカード、またはアナログI/Oカードを装着することができます。
- VX1161.01A ベース：インターフェイスカードまたはVIOカード用スロット6基
| テクニカルデータ | |
| 外形寸法（幅 × 奥行 × 高さ） | 342 mm × 256 mm × 95 mm |
| 重量（カード未挿入時） | 2370 g |
| 温度範囲 | -40 °C ～ +60 °C |

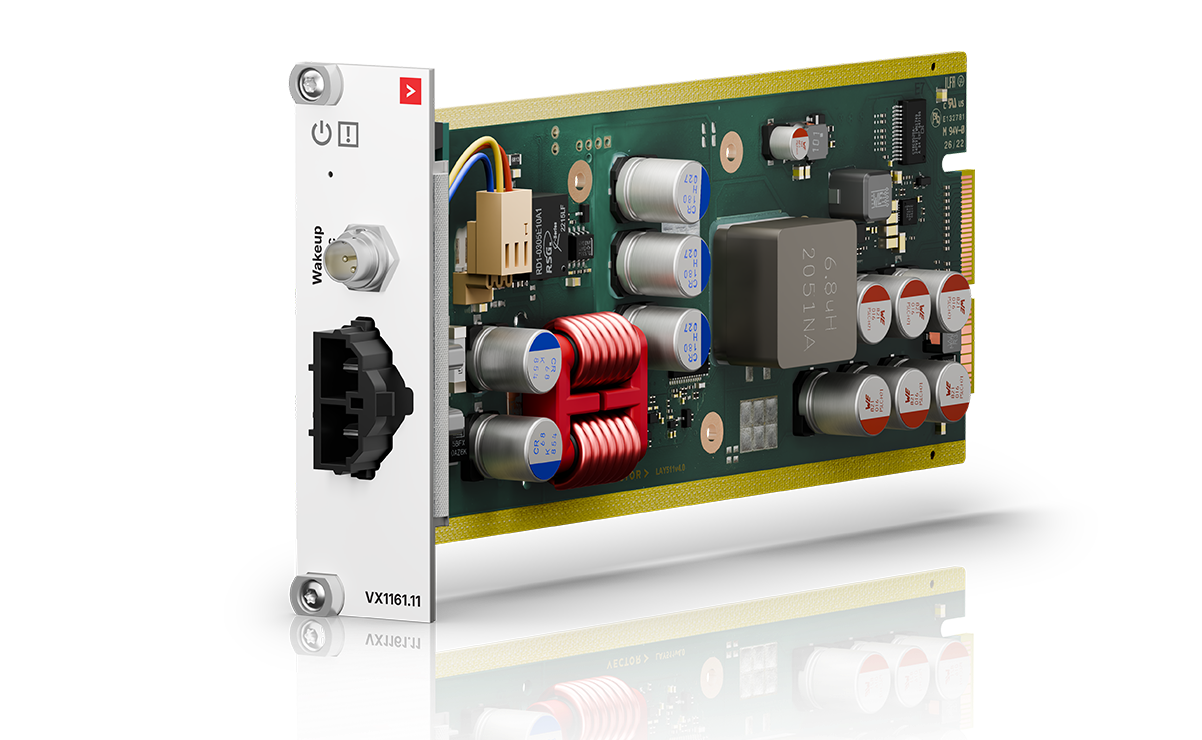

電源カード
VX1161.11カードは、他のすべてのカード向けの自動車用規格に準拠した電源です。入力は逆極性保護されています。
| テクニカルデータ | |
| 入力電圧 | 8 VDC ～ 34 VDC |
| 消費電力 | 最大125 W、さらに6 %の変換損失が加算されます。VX1161.11電源カードは、VX1161シリーズの他のカードに利用可能な電力容量125 Wを提供します。 |
| 重量 | 184 g |
| 温度範囲 | –40 °C ～ +60 °C |

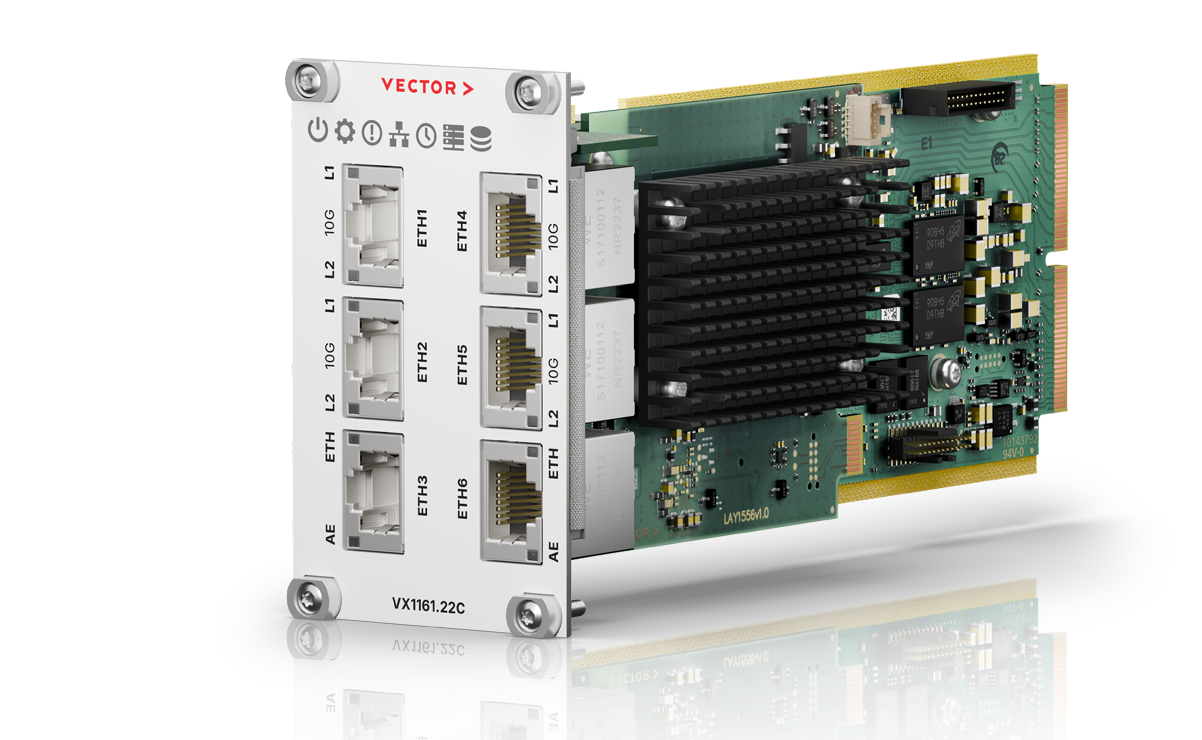

ホストアップリンクカード
VX1161.22カードは、測定用PCへの10 Gbit/s Ethernet 接続（RJ45）を備え、さらにカスケード接続やその他のハードウェアの接続用の追加 Ethernet ポートを備えた、中央ディストリビューションノードとして機能します。
VX1161.22B ホストアップリンク：10 GE × 2、1 GE × 4
VX1161.22C ホストアップリンク：10 GE × 4、1 GE × 2
| テクニカルデータ | |
| 消費電力（室温時） | VX1161.22B：標準 21 W VX1161.22C：標準 23 W |
| 重量 | VX1161.22B：453 g VX1161.22C：490 g |
| 温度範囲 | -40 °C ～ +60 °C |

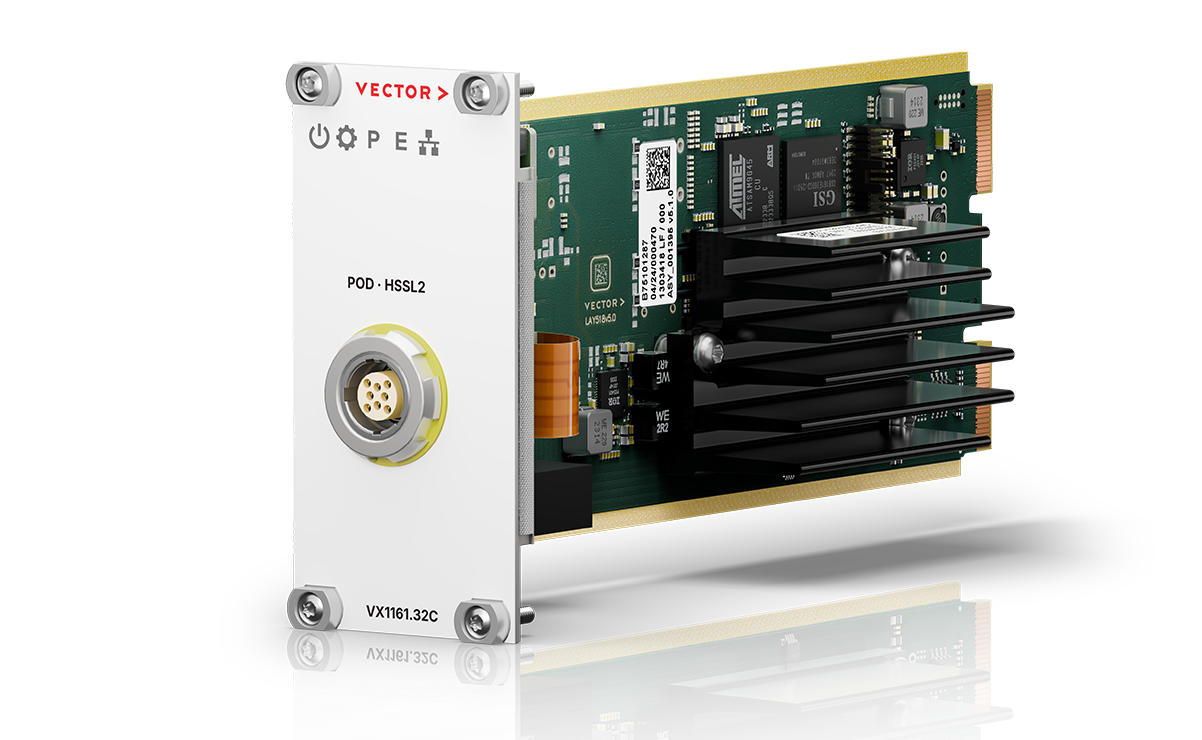

PODインターフェイスカード
PODインターフェイスカードは、シリアル、HSSL、またはHSSL2ケーブルを介して、VX14xxおよびVX15xx PODを接続します。
VX1161.31A シリアル
VX1161.32B HSSL
VX1161.32C HSSL2
| テクニカルデータ | |
| 消費電力（室温時、POD使用時） | VX1161.31A：標準 5 W VX1161.32B：標準 7 W VX1161.32C：標準 7.5 W |
| 重量 | 227 g |
| 温度範囲 | -40 °C ～ +60 °C |
ネットワークインターフェイスカード
ネットワークインターフェイスカードは、CAN、CAN FD、FlexRay、または車載Ethernetなどの車載ネットワークに接続するために使用されます。これらのカードには、トランシーバーが内蔵されているか、またはピギーバックモジュールが使用されています。
VX1161.41B 6x CAN 1x FR
VN1150：ピギーバック経由で最大8x CAN／4x LIN／4x センサー

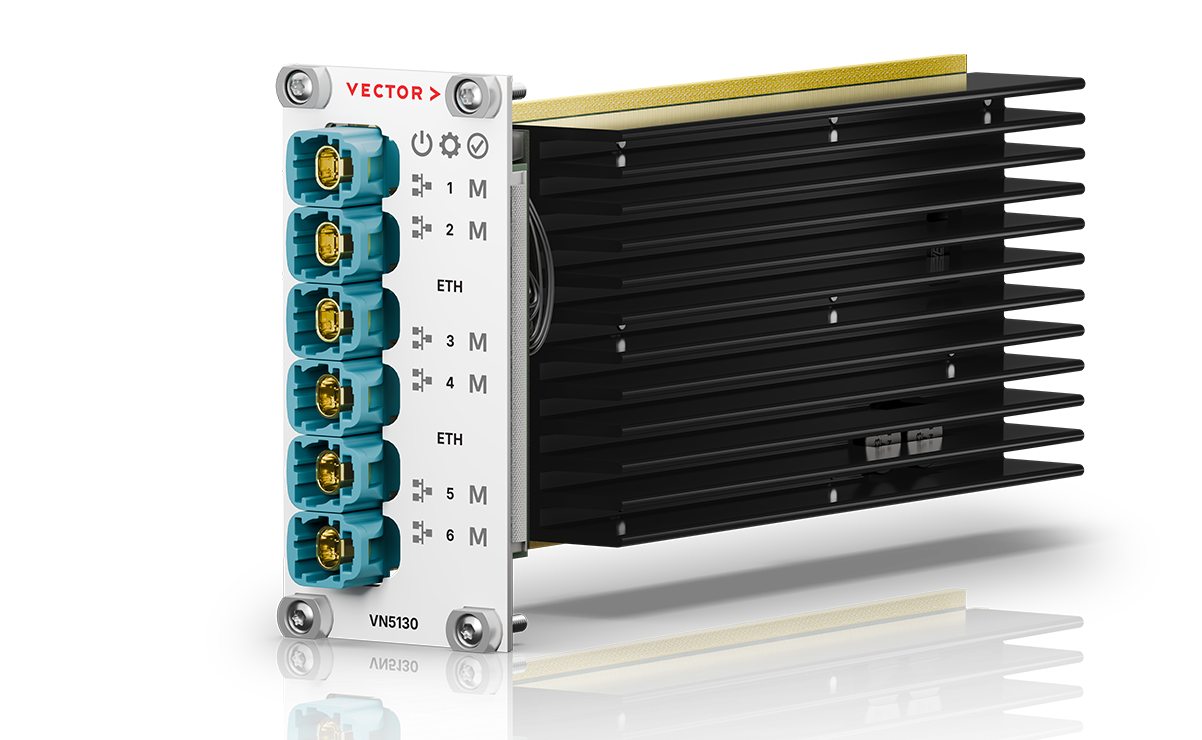

VN5130 Ethernet インターフェイス
| テクニカルデータ | |
| 消費電力（室温時） | VX1161.41B：定格 5.3 W（CAN/FRにECUが接続されていない場合） VN1150：定格 6.5 W（CANに接続されたECUなしの場合） VN5130：定格 7.0 W（すべてのETHチャネルがアクティブの場合） |
| 重量 | VX1161.41B：223 g VN1150：285 gVN5130：410 g |
| 温度範囲 | -40 °C ～ +60 °C |
ロスレス圧縮機能を備えたビデオインターフェイスカード
VX1161.52カードは、大容量のビデオストリーム、レーダー、およびLIDARデータストリームをカード上で直接ロスレス圧縮し、ストレージ要件を削減します。RAW12、RAW16、およびYUV422フォーマットに対応しています。
VX1161.52A - 2x TAP FPDLINK3 TI954/TI953
VX1161.52C - 2x TAP GMSL2 MX9296A/MX9295A
VX1161.52D - 4x Rx GMSL2 MX9296A
VX1161.52G - 2x TAP FPDLINK4 TI9702/TI971
VX1161.52H - 2x TAP GMSL2 MX96718A/MX96717
VX1161.52K - 2x TAP APHY VA7044/VA7031
VX1161.52L - 2x TAP GVIF CXD4966/CXD4967
テクニカルデータ | |
| 消費電力 | 標準 8 W（室温時） |
| 重量 | 210 g |
| 温度範囲 | -40 °C ～ +60 °C |
汎用I/O、温度、圧力など
VIO Systemでは、デジタル信号やアナログ信号用のカードに加え、温度、圧力、加速度の測定用カードもご用意しております。
- VIO I/Oカード：デジタルおよびアナログ信号の測定および刺激、
- VIO.MTカード：アナログセンサー、トランスデューサ、熱電対のサポートおよび励起。
