ワークステーションやテストベンチでの計測・テスト用、コンパクトでモジュール式のI/Oハードウェア
組み込みシステムのテストには、複雑で高価なテストソリューションが必要となることがよくあります。その結果、開発プロセスの後半段階でのみ使用されることが一般的です。VIO Systemを利用すれば、I/Oテストをはるかに早い段階から行うことが可能です。
VIO Systemのコンパクトな設計は、ベンチ環境での使用に最適です。これにより、評価ボードレベルでの開発の初期段階から、継続的なテストやシミュレーションが可能になります。ハードウェア／ソフトウェア開発フェーズで、センサー、アクチュエータ、あるいはECU全体をテストする場合でも、VIO Systemはあらゆる適用分野をカバーします。
テストベンチ上の測定システムの一部として、VIO Systemは、簡便な配線と操作、幅広いアナログおよびデジタル測定変数や各種バスシステムへの対応、そして魅力的な価格で提供される高速かつ高精度な測定技術においても、高い評価を得ています。
メリット
- 開発者のデスクに直接置ける非常にコンパクトなサイズ（63 HPおよび42 HP筐体）
- ハードウェア開発の初期段階からサポートする充実したテスト機能
- CANoe、CANape、vMeasureへのシームレスな統合
- 新しいカードタイプの自動検出
- お客様のご要望に応じた新しいI/Oカードの迅速な提供
- 対象ハードウェアとの工具不要の配線
- VX1161計測ハードウェアのカードの使用によるCANおよびFlexRay計測のサポート
- IEEE1588 Precision Time Protocol（PTP）による全カードの時刻同期
適用分野
開発の初期段階では、組み込みシステムのテストが制限されたり、あるいは不可能であったりすることがよくあります。この段階ではターゲットとなるハードウェアが利用できないため、開発は通常、評価ボード上で行われます。
VIO Systemはこの問題を解決します。その設計により、早期のテストが可能となります。ハードウェアやソフトウェアの問題を迅速に特定できます。これにより、大規模なシステムレベルのHILテストの必要性が削減されます。
VIO Systemはその汎用性の高さから、ワークステーションやテストベンチでI/Oテストが必要なあらゆる場面――自動車、航空宇宙、鉄道、医療、産業オートメーションなどの業界――で使用できます。VIO Systemを使用すれば、エラーをより迅速に発見・修正できます。大規模な測定作業でさえ、短時間で完了させることができます。
テーブル筐体
コンパクトな設置面積により、VIO Systemはデスクトップ向けの強力なI/Oテスト用ハードウェアとなっています。その機械的な設計コンセプトのおかげで、セットアップや再構成が容易であり、変化するプロジェクト要件にも迅速に対応できます。
VIO Systemには、2種類の筐体バリアントが用意されています：

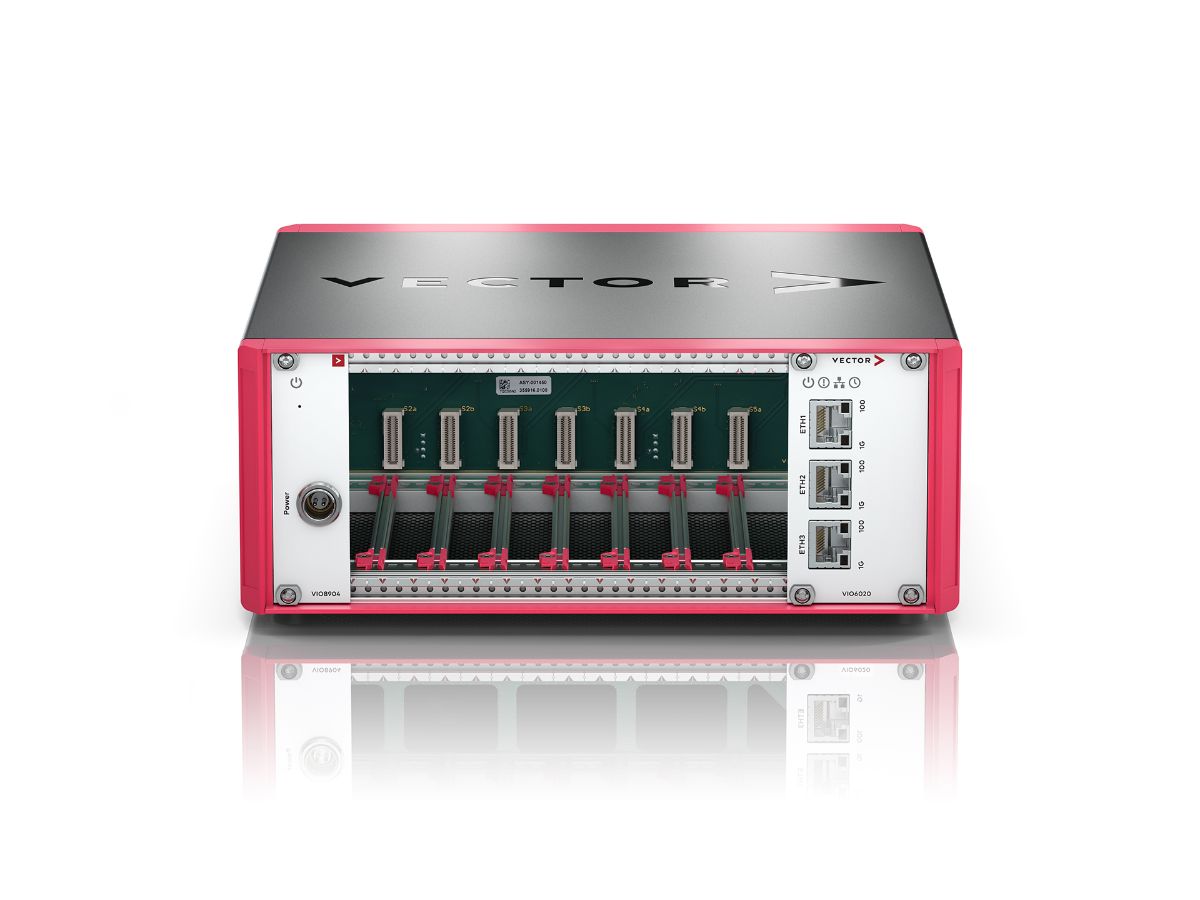

VIO9007
VIO9007には9つのカードスロットが備わっています。そのうち1つは電源カード専用、もう1つはホストアップリンクカード専用となっています。残りの7つのスロットは、任意のI/Oカードを装着できるよう設計されていますが、空のままにしておくことも可能です。

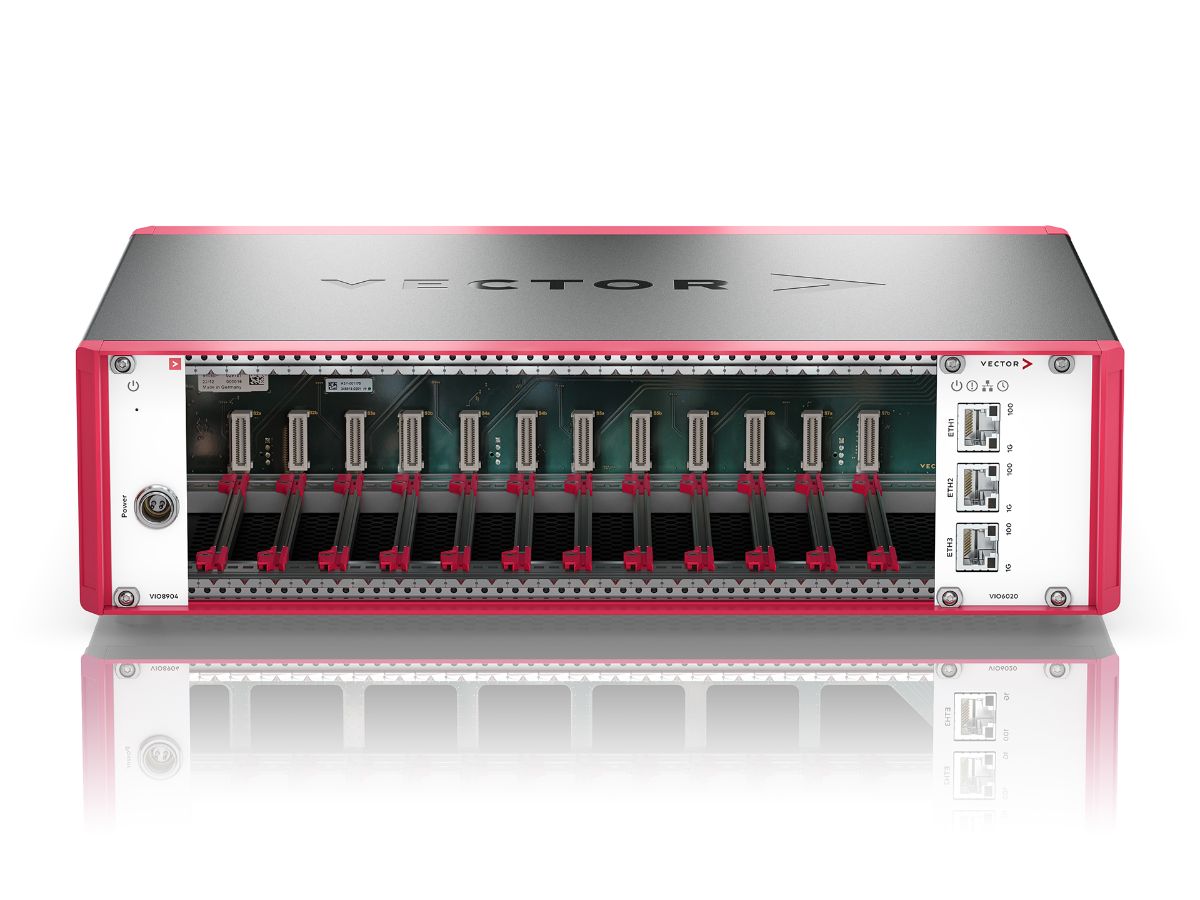

VIO9012
VIO9012には14個のカードスロットが備わっています。そのうち1つは電源カード専用、もう1つはホストアップリンクカード専用となっています。残りの12個のスロットは、任意のI/Oカードを装着できるよう設計されていますが、空のままにしておくことも可能です。

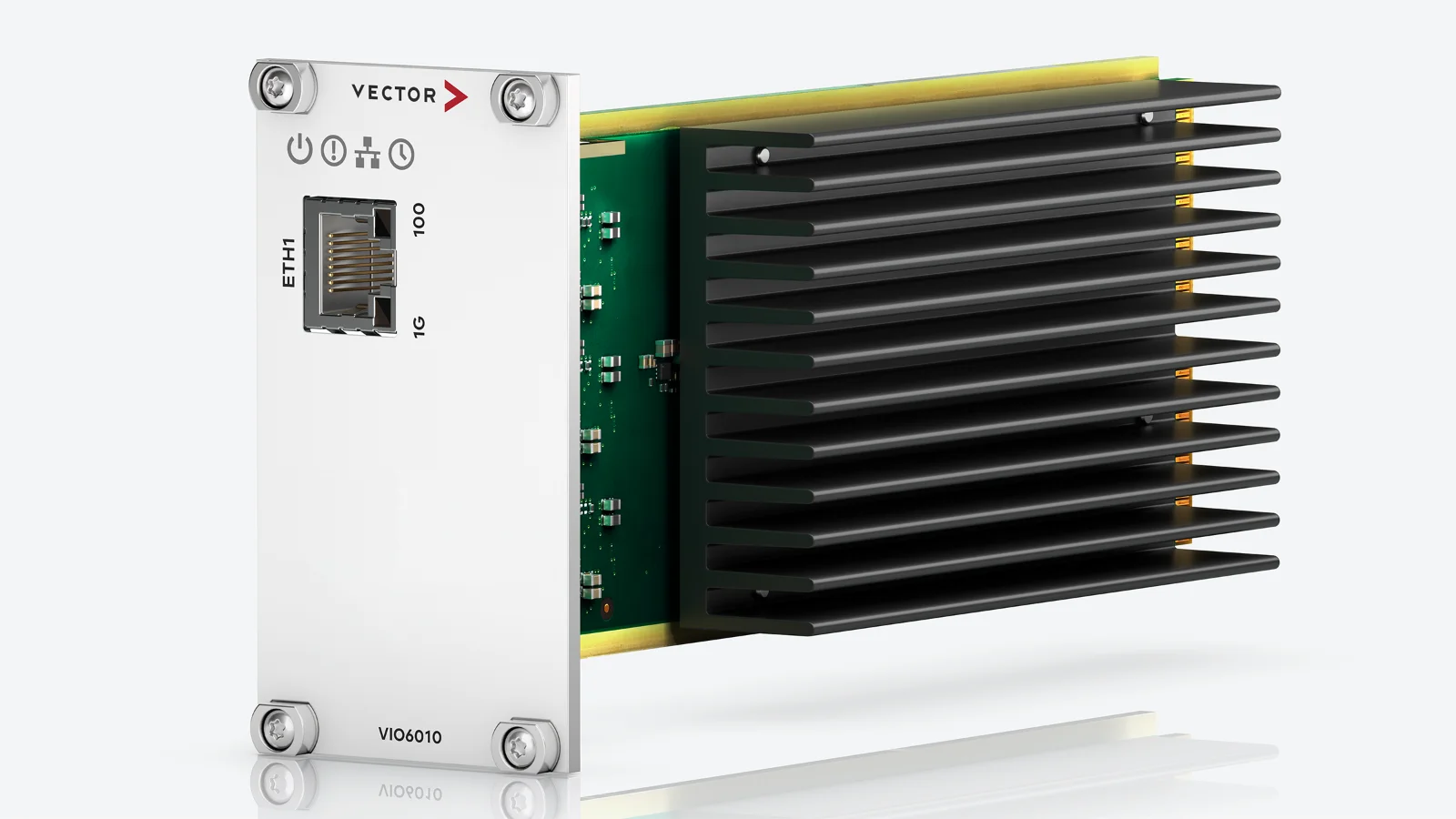

VIO6010
ホストアップリンクカード
VIO System向けエントリーレベルのホストアップリンクカード（1 x 1 Gbit/s Ethernet）

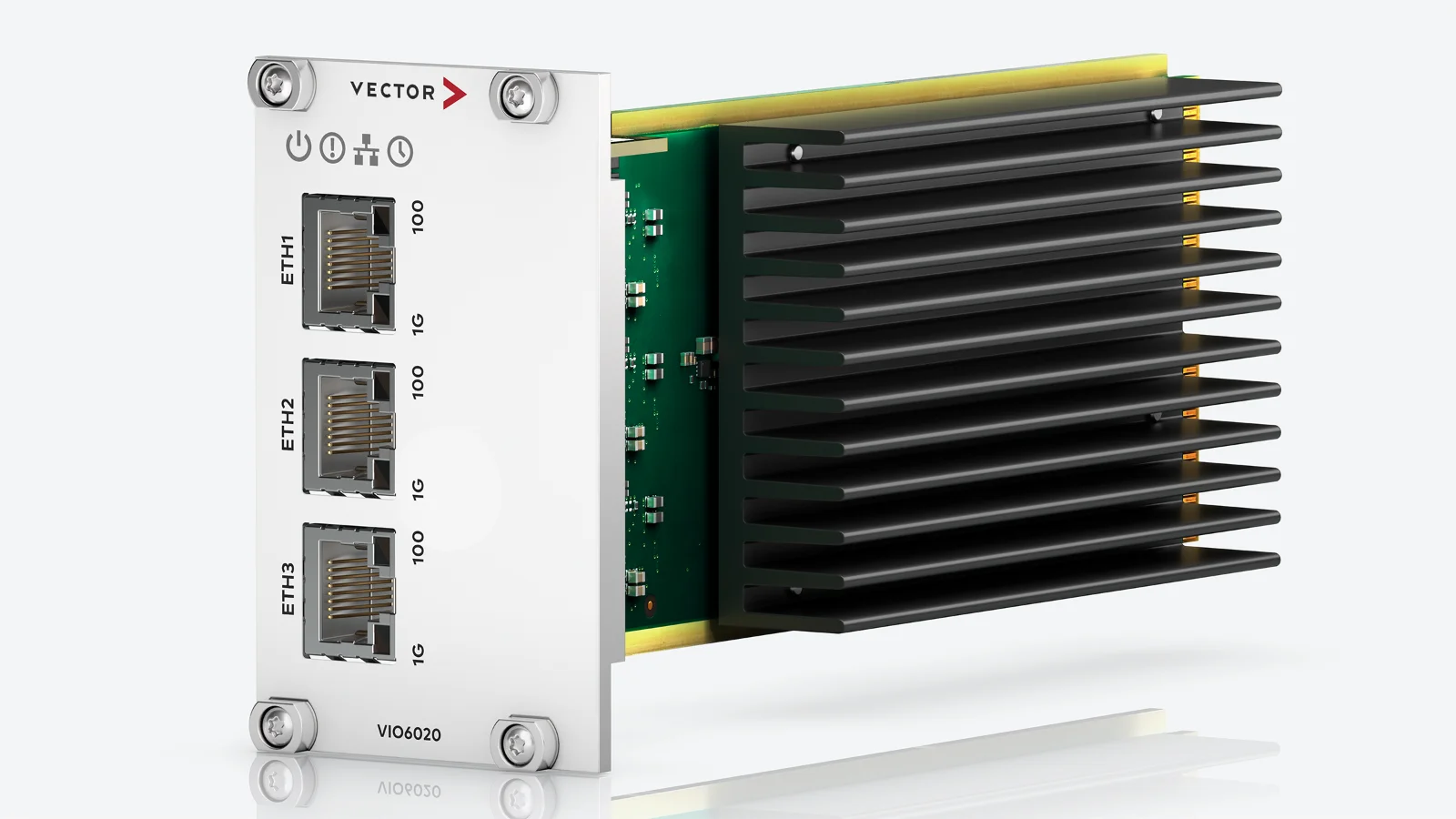

VIO6020
ホストアップリンクカード
VIO System用のデフォルトのホストアップリンクカード（3 x 1 Gbit/s Ethernet）

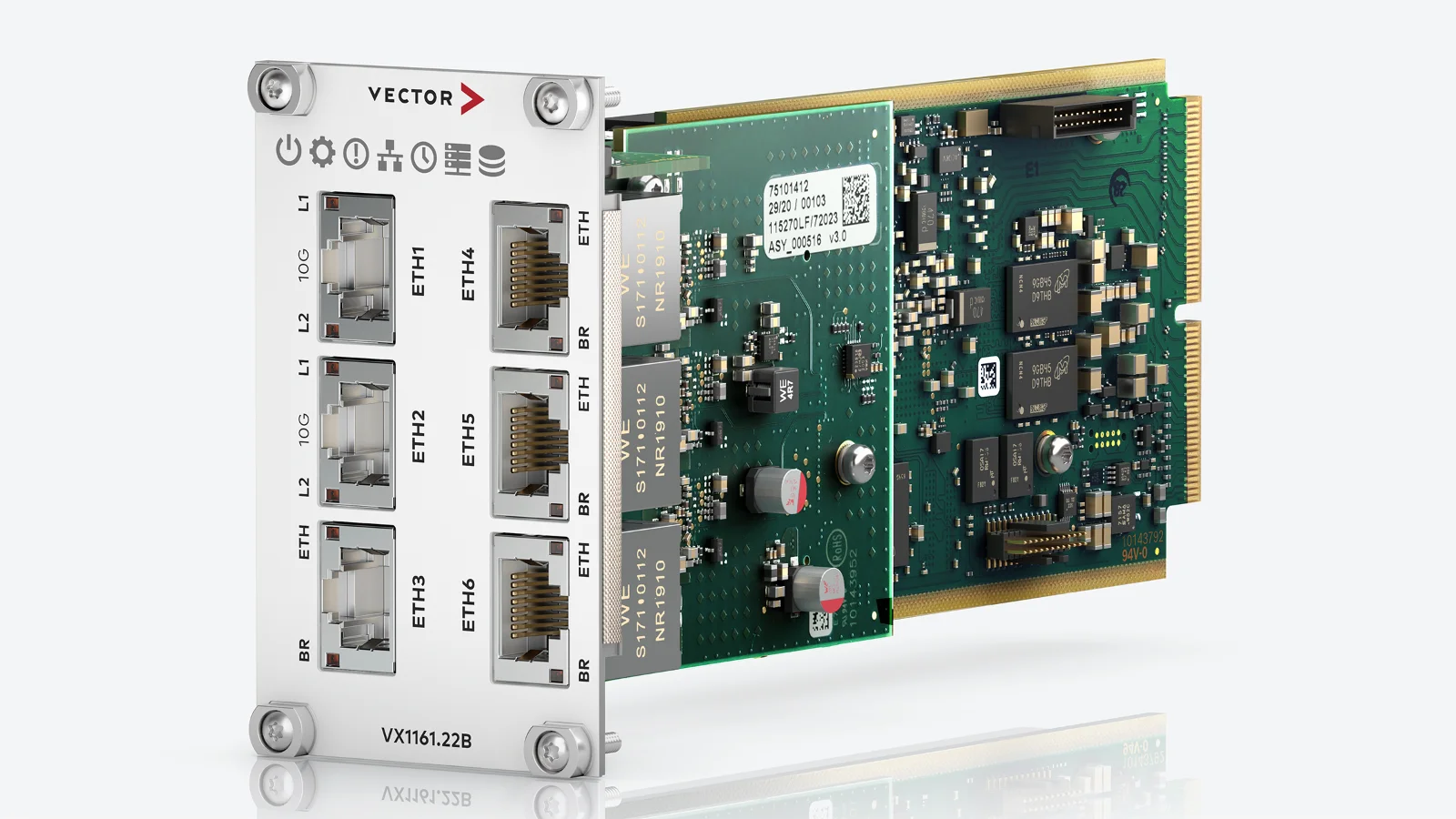

VX1161.22B
ホストアップリンクカード
VIO System向け高性能カード（10 Gbit/s × 2、1 Gbit/s × 4 Ethernet）

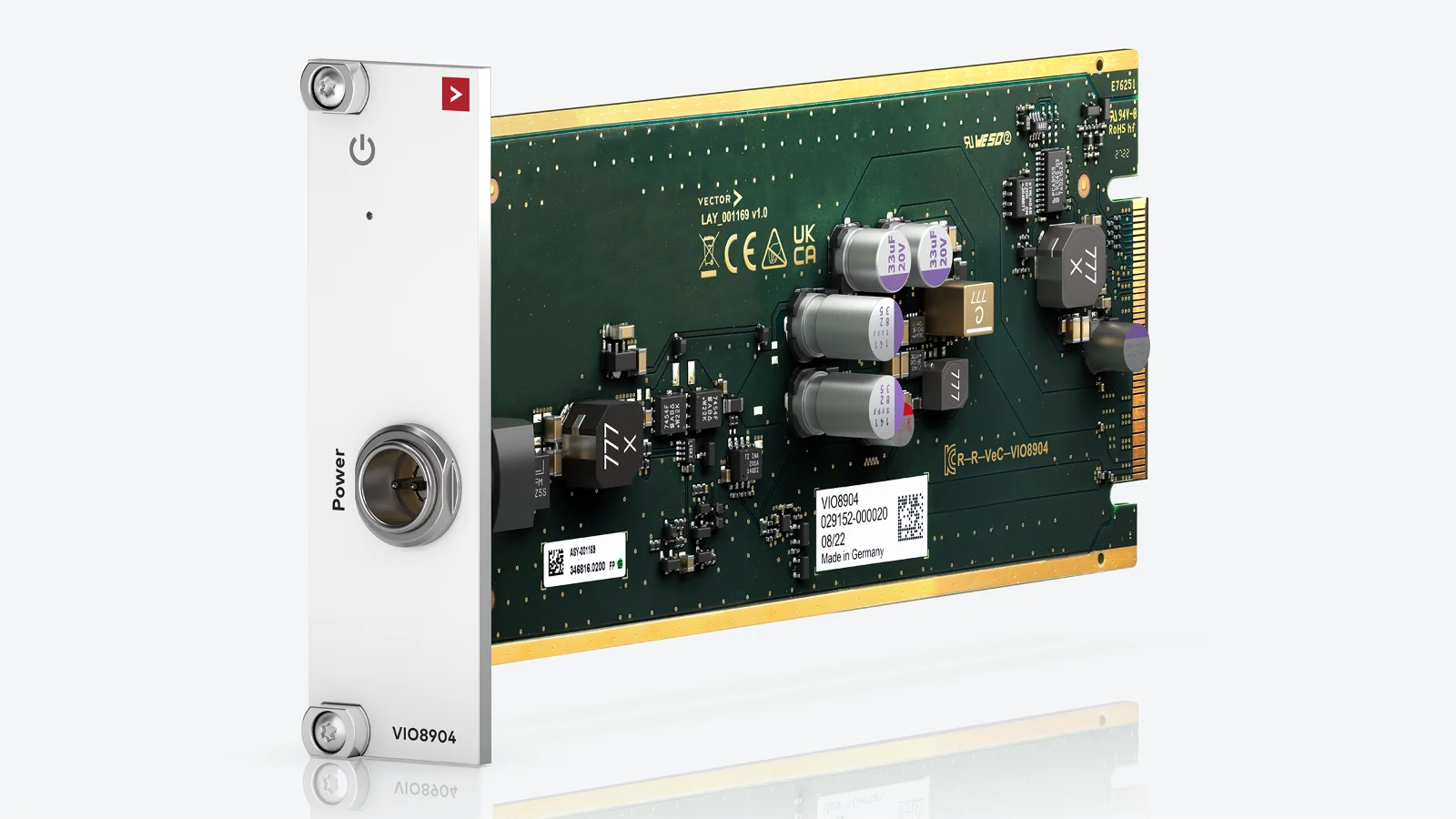

VIO8904
電源カード
VIO System用デフォルトの電源カード（40W）

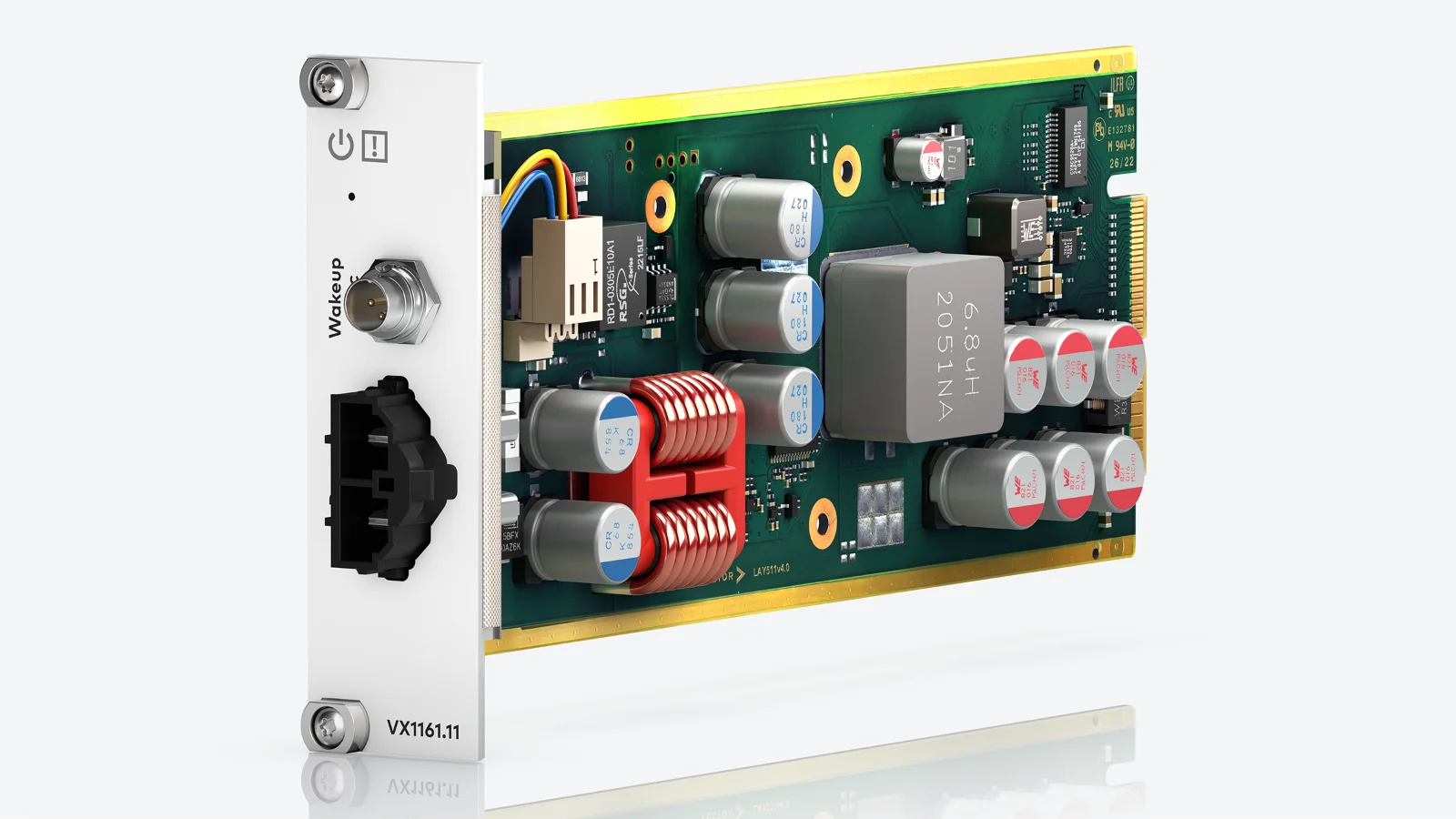

VX1161.11
電源カード
VIO System用高性能電源カード（125 W）

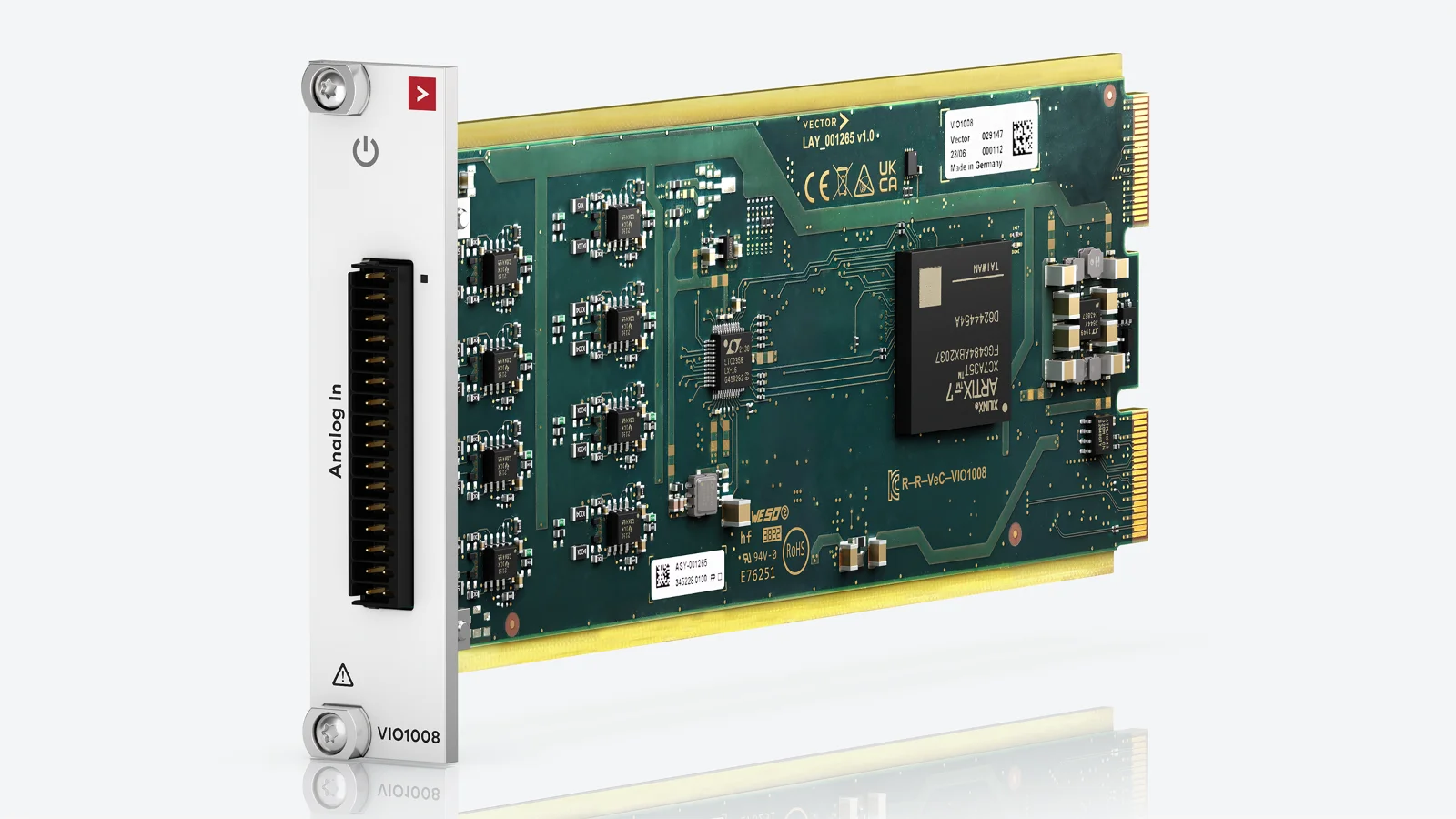

VIO1008
アナログ入力カード
最大±60 Vの電圧測定カード | 8チャンネル

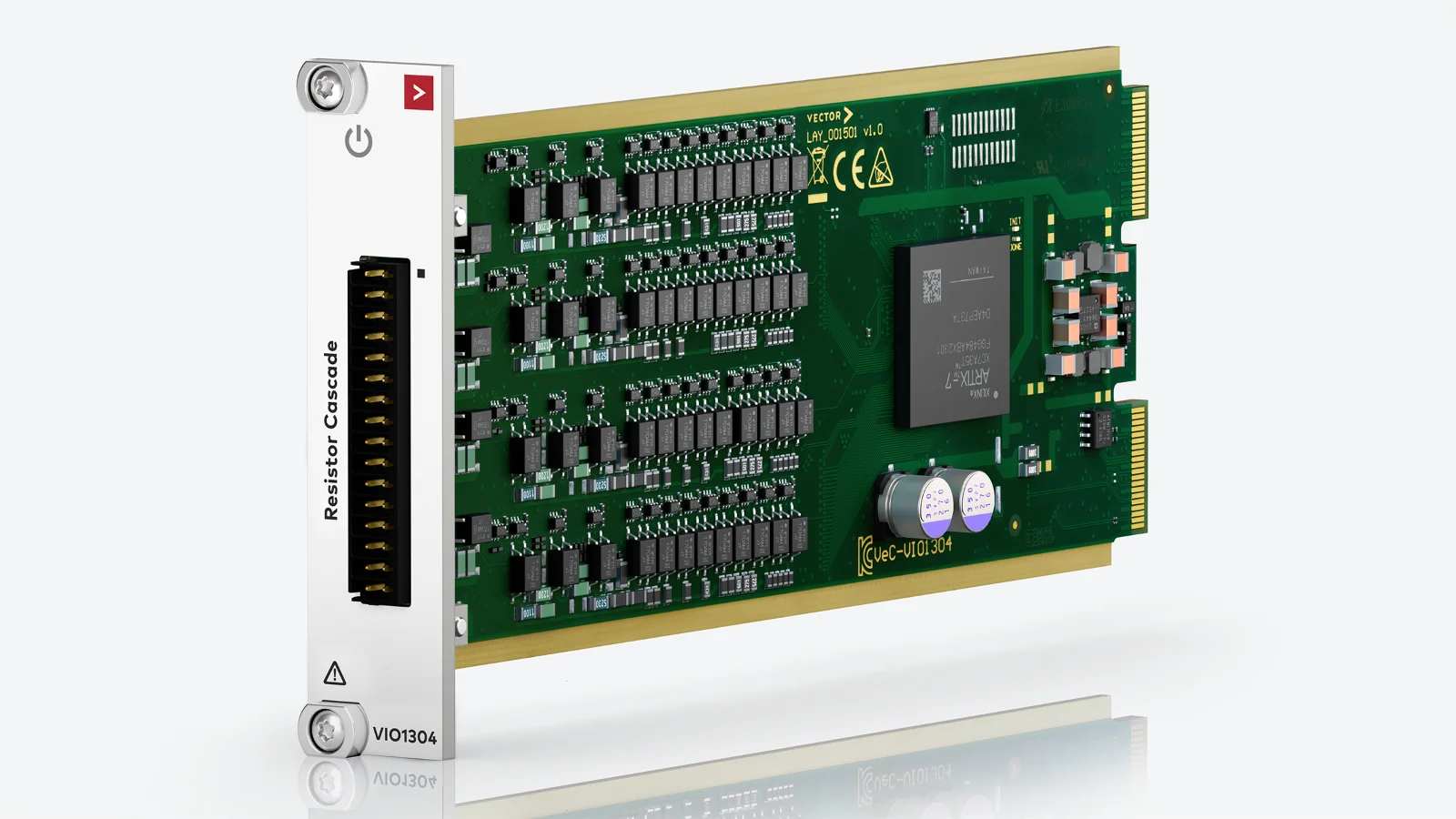

VIO1304
レジスタカスケードカード
10 Ω～10 MΩの範囲における抵抗式センサーのエミュレーション。

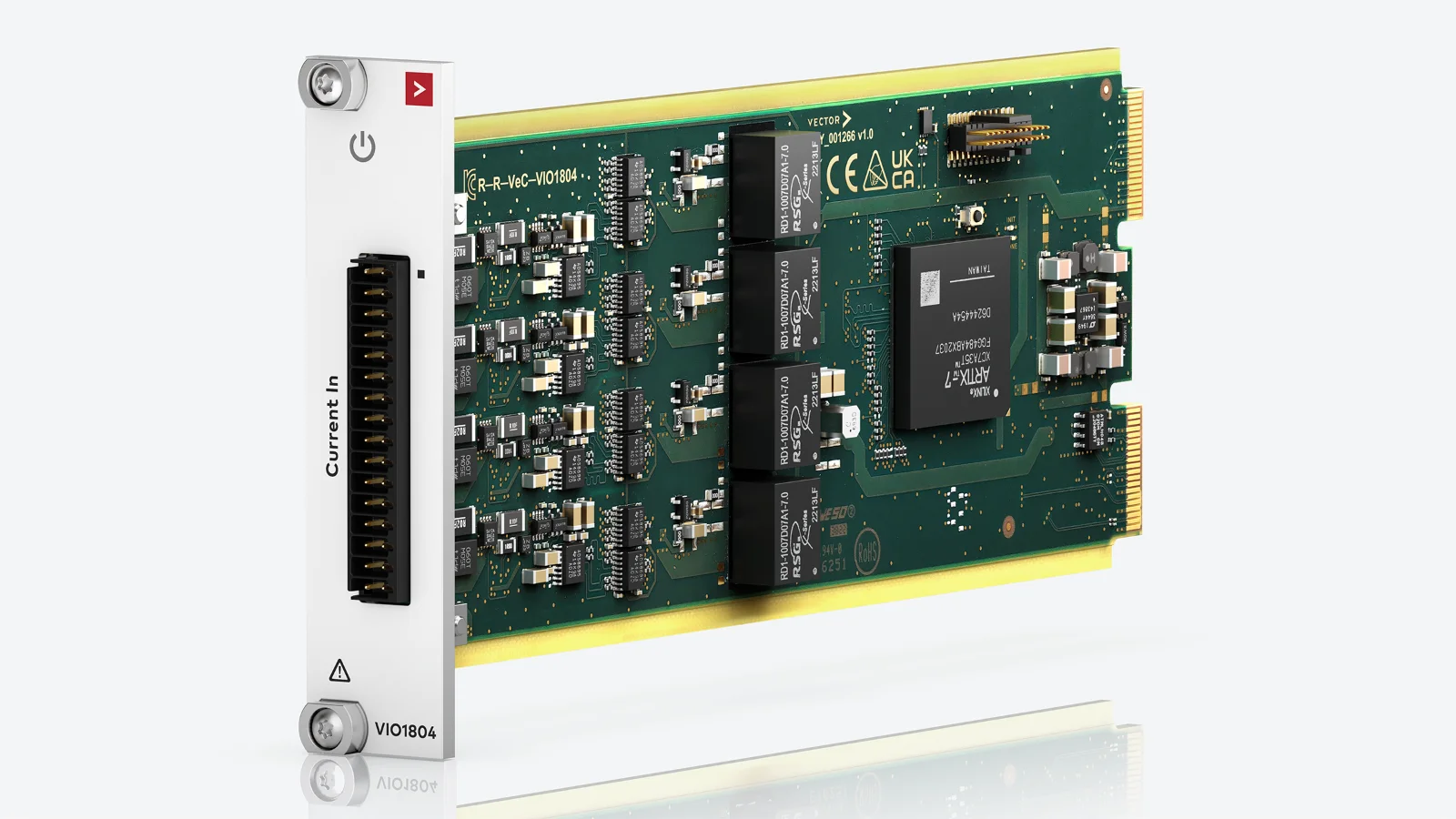

VIO1804
アナログ入力カード
最大±5 Aまでの電流測定カード | 4チャンネル

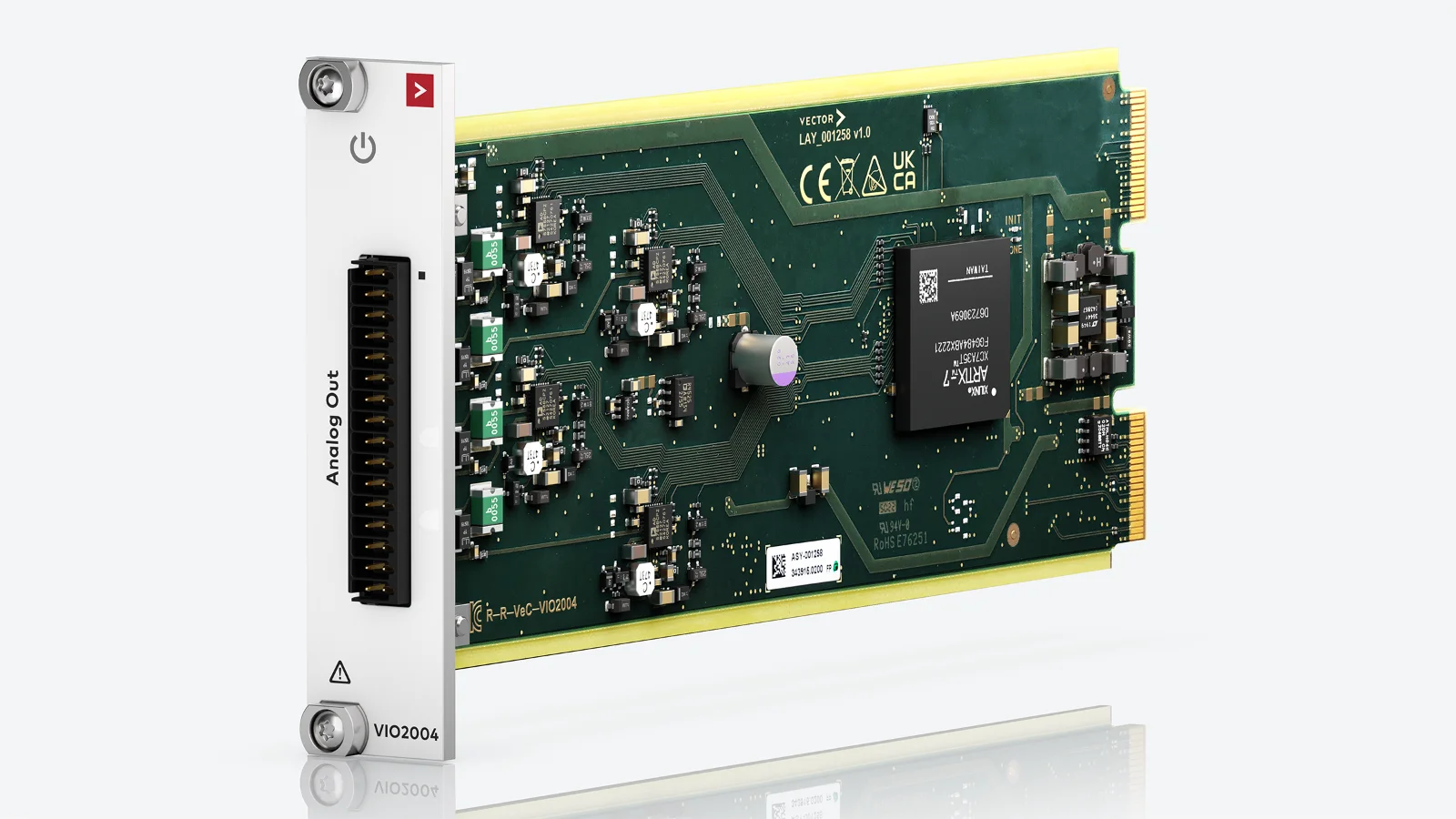

VIO2004
アナログ出力カード
最大±20 mAの出力電流および最大10 Vの出力電圧に対応した刺激用カード

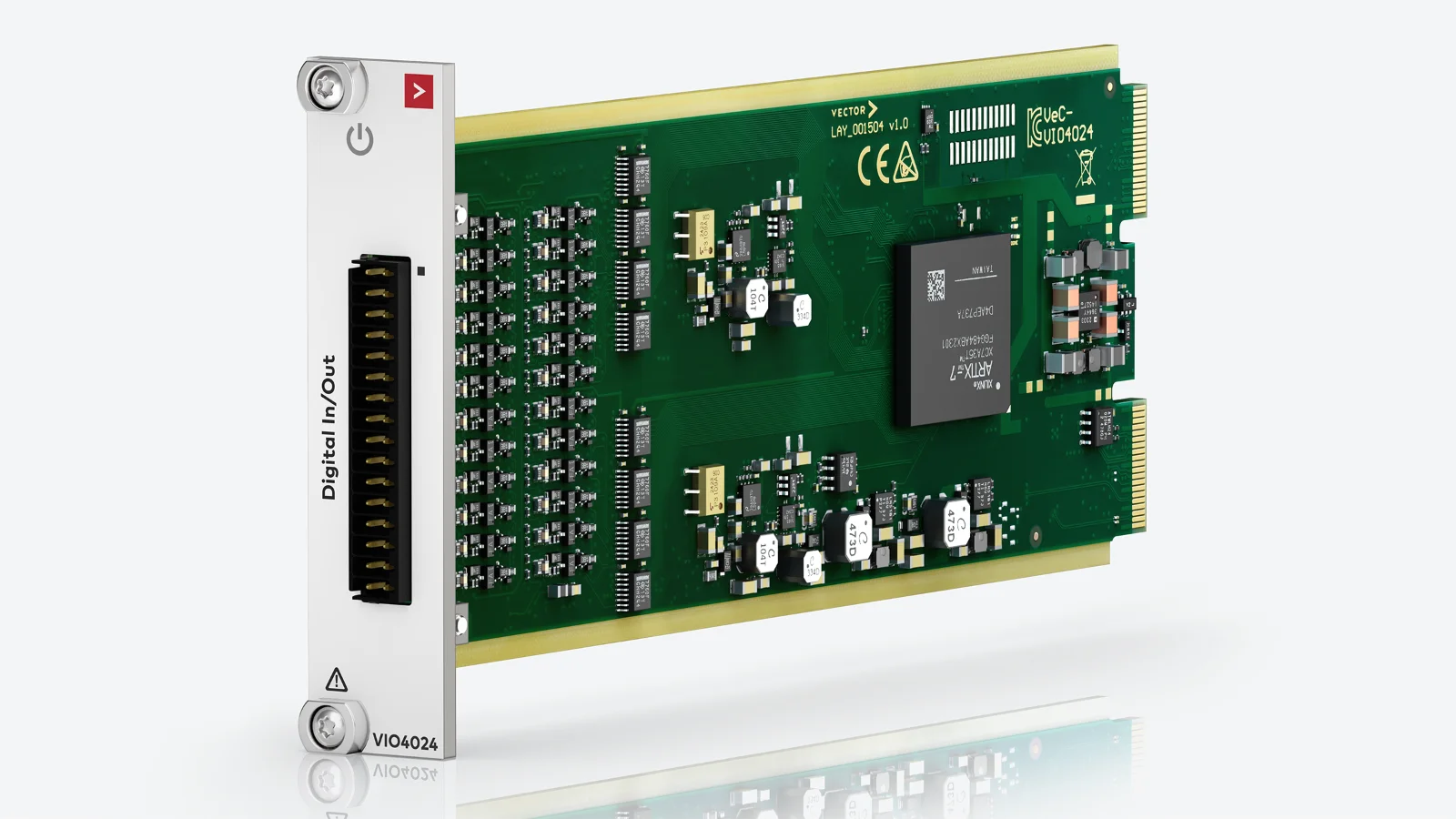

VIO4024
デジタルI/Oカード
柔軟な信号レベルとPWMを備えた計測・刺激用カード | 24チャンネル

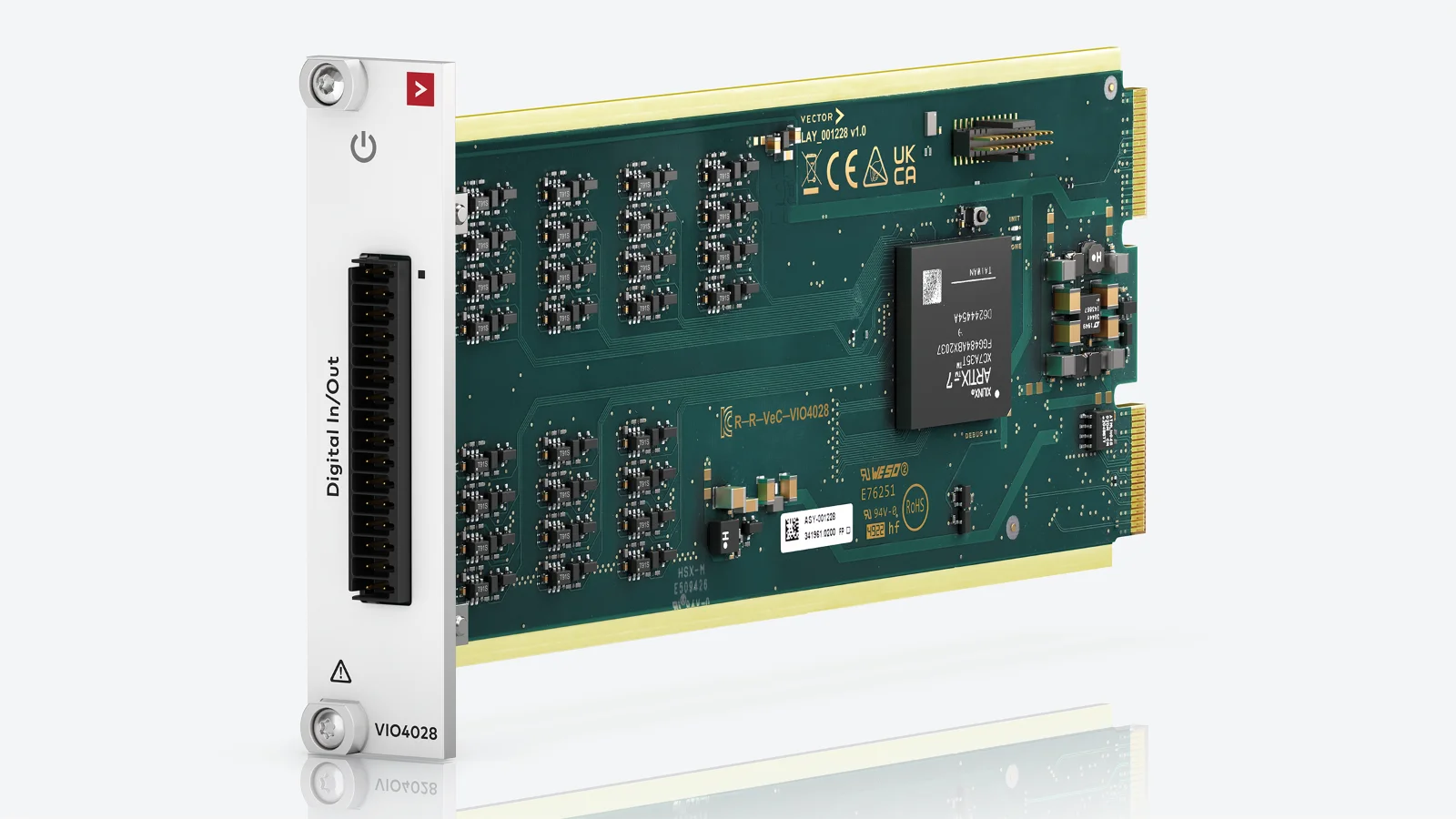

VIO4028
デジタルI/Oカード
TTL/LVTTLおよびPWM対応の計測・刺激用カード | 28チャンネル

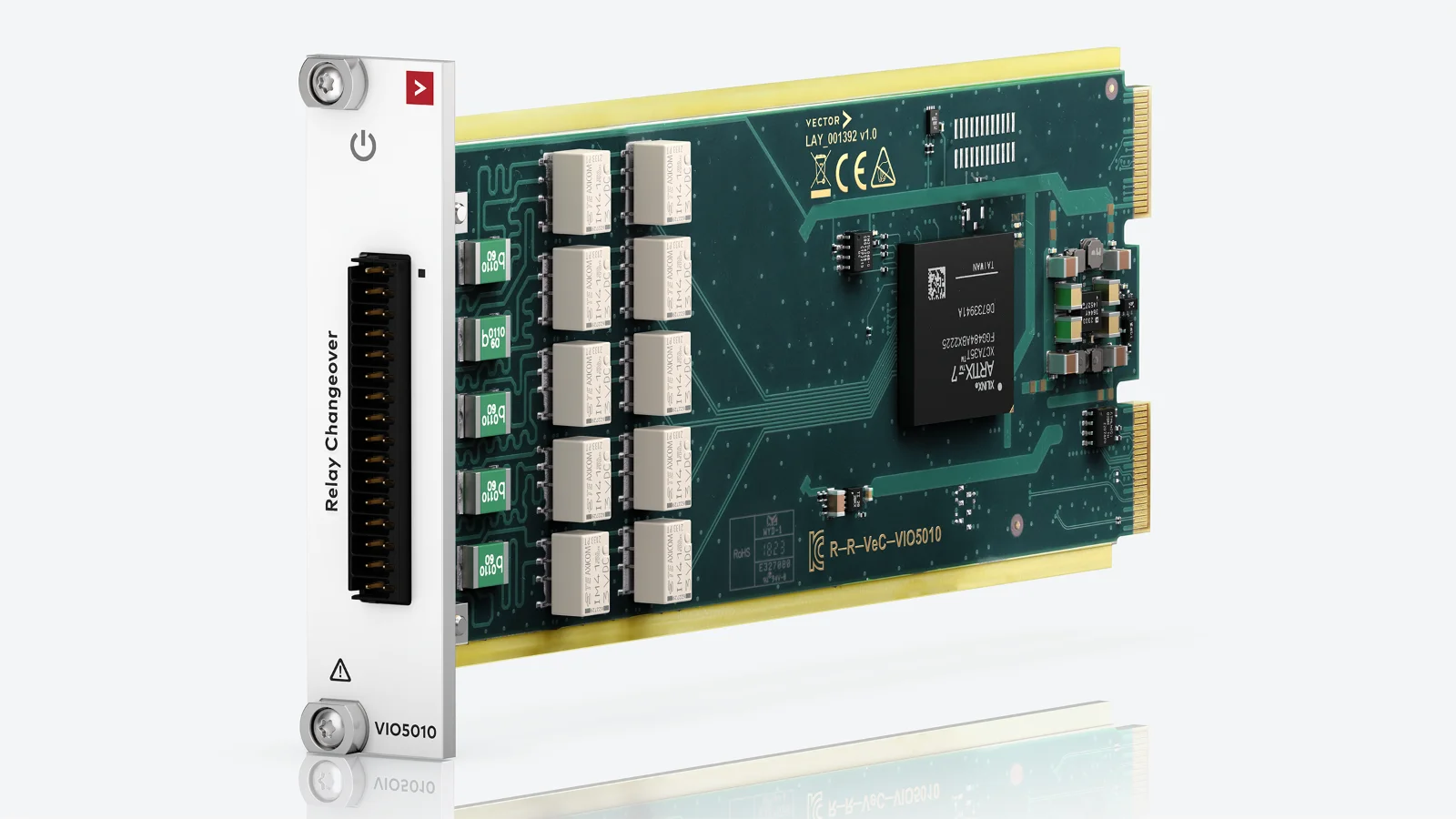

VIO5010
リレー切替カード
最大60 V（1 A）のシグナルを切り替えるための10チャンネル対応プラグインカード

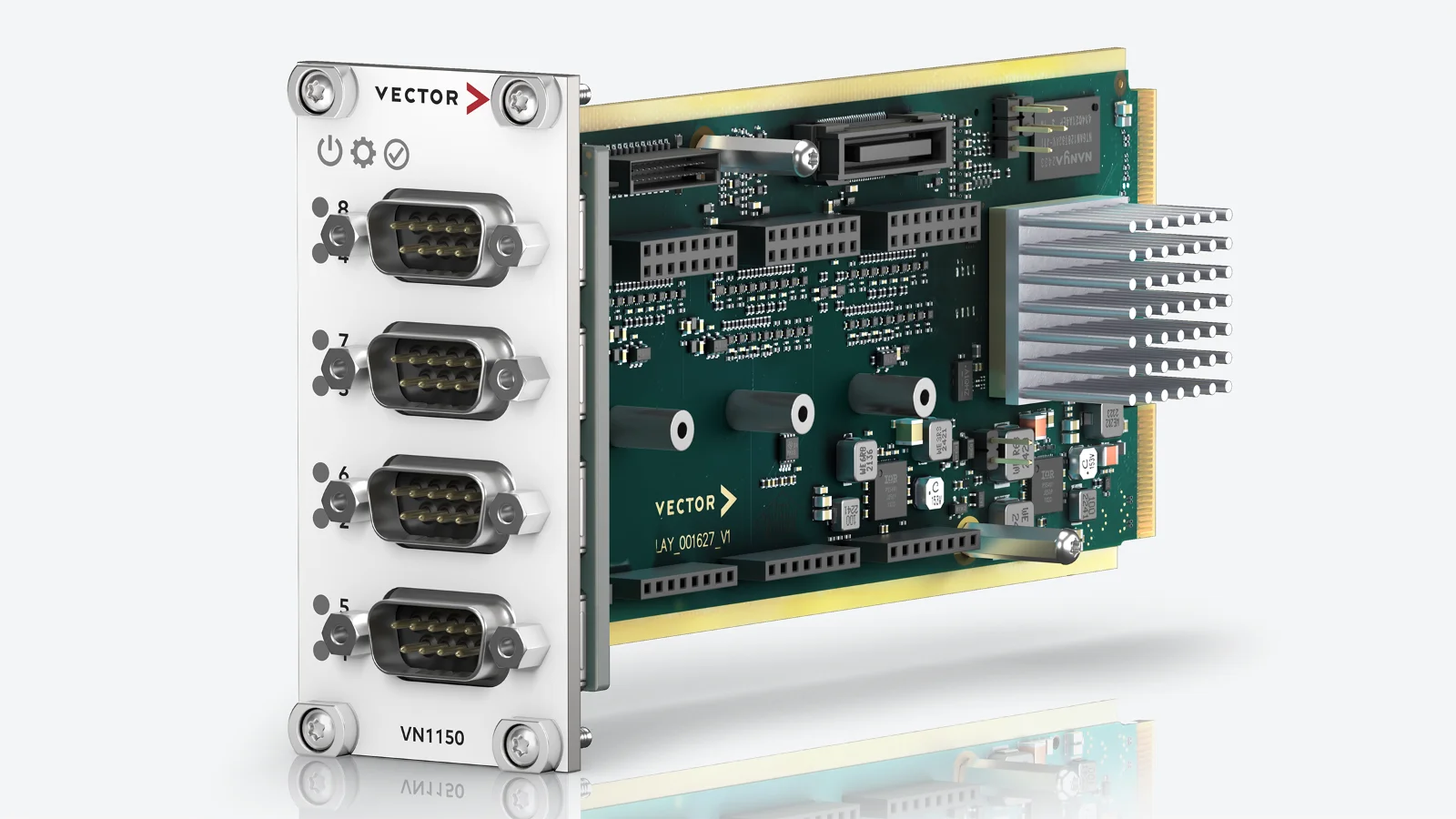

VN1150
ネットワークカード
CAN (FD) / LIN / SENSOR用ネットワークインターフェイスカード

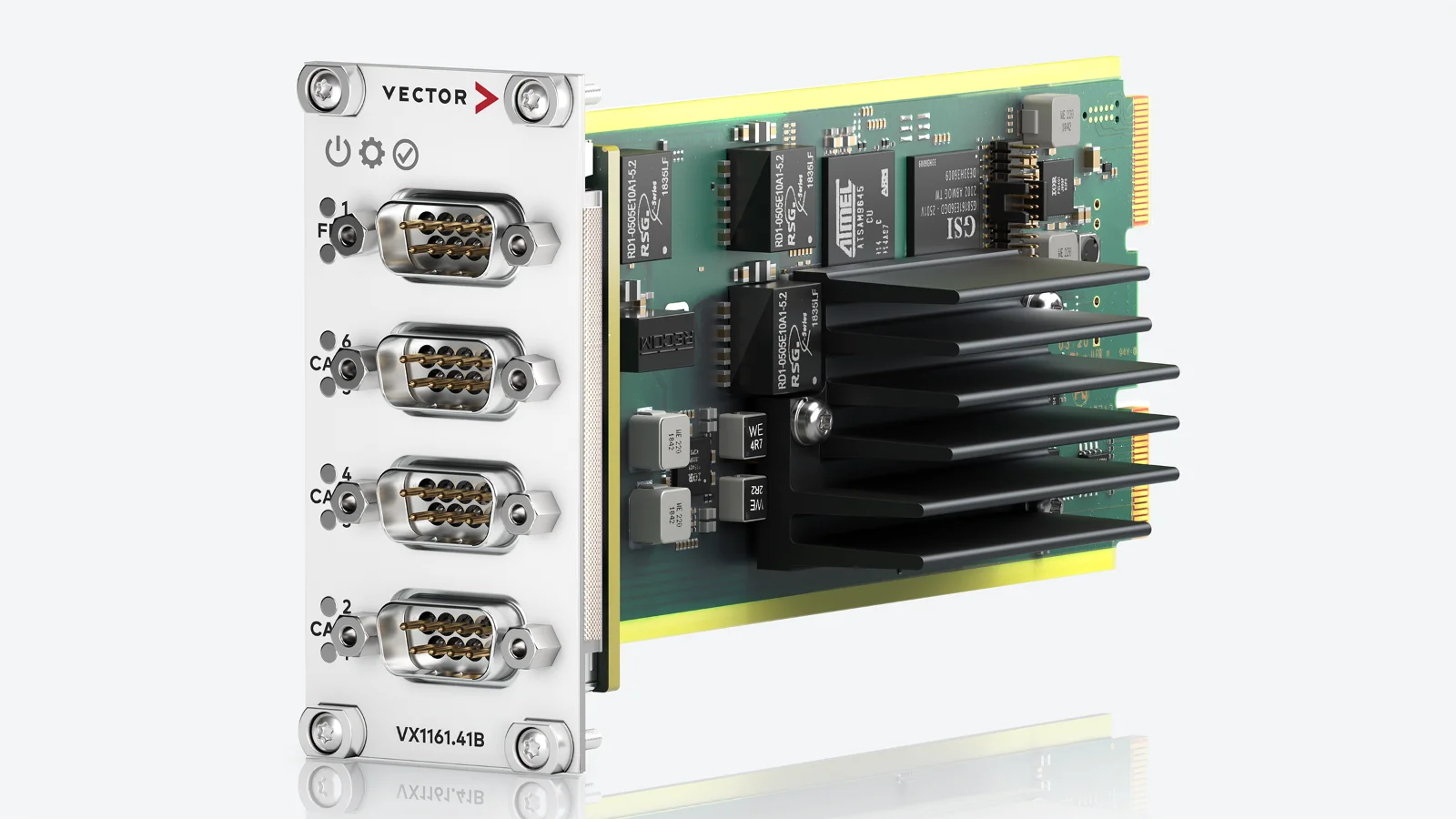

VX1161.41B
ネットワークカード
6つのCAN / CAN FDチャネルおよび1つのFlexRayチャネルに対応したネットワークインターフェイスカード

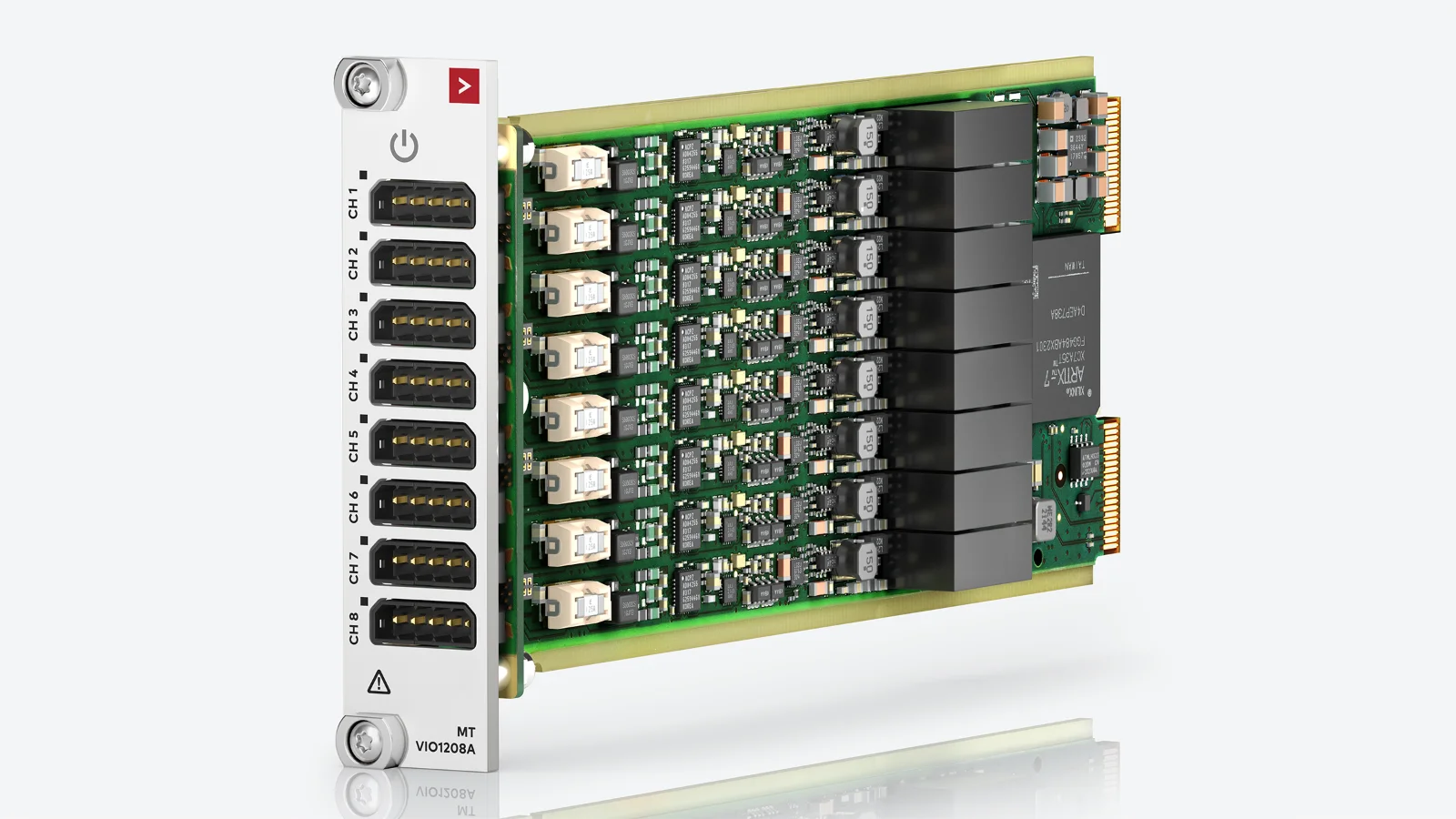

VIO1208A.MT
センサー測定カード
入力範囲 ±100 mV ～ ±60 V または 4～20 mA | センサー励起 | 8チャンネル

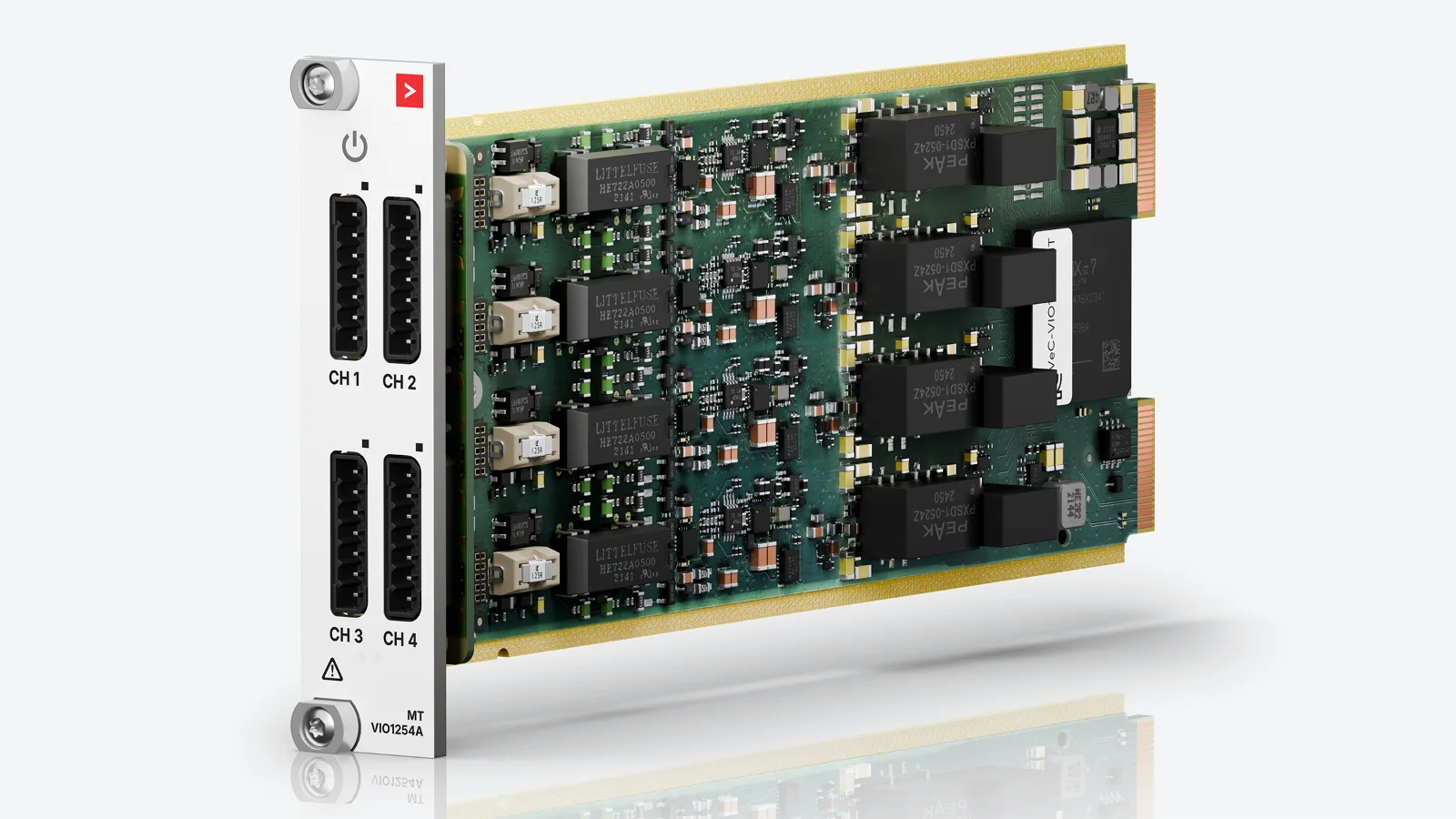

VIO1254A.MT
高速センサー測定カード
200 kSa/sの測定速度 | 入力範囲 ±100 mV ～ ±60 V | IEPE対応 | 4チャンネル

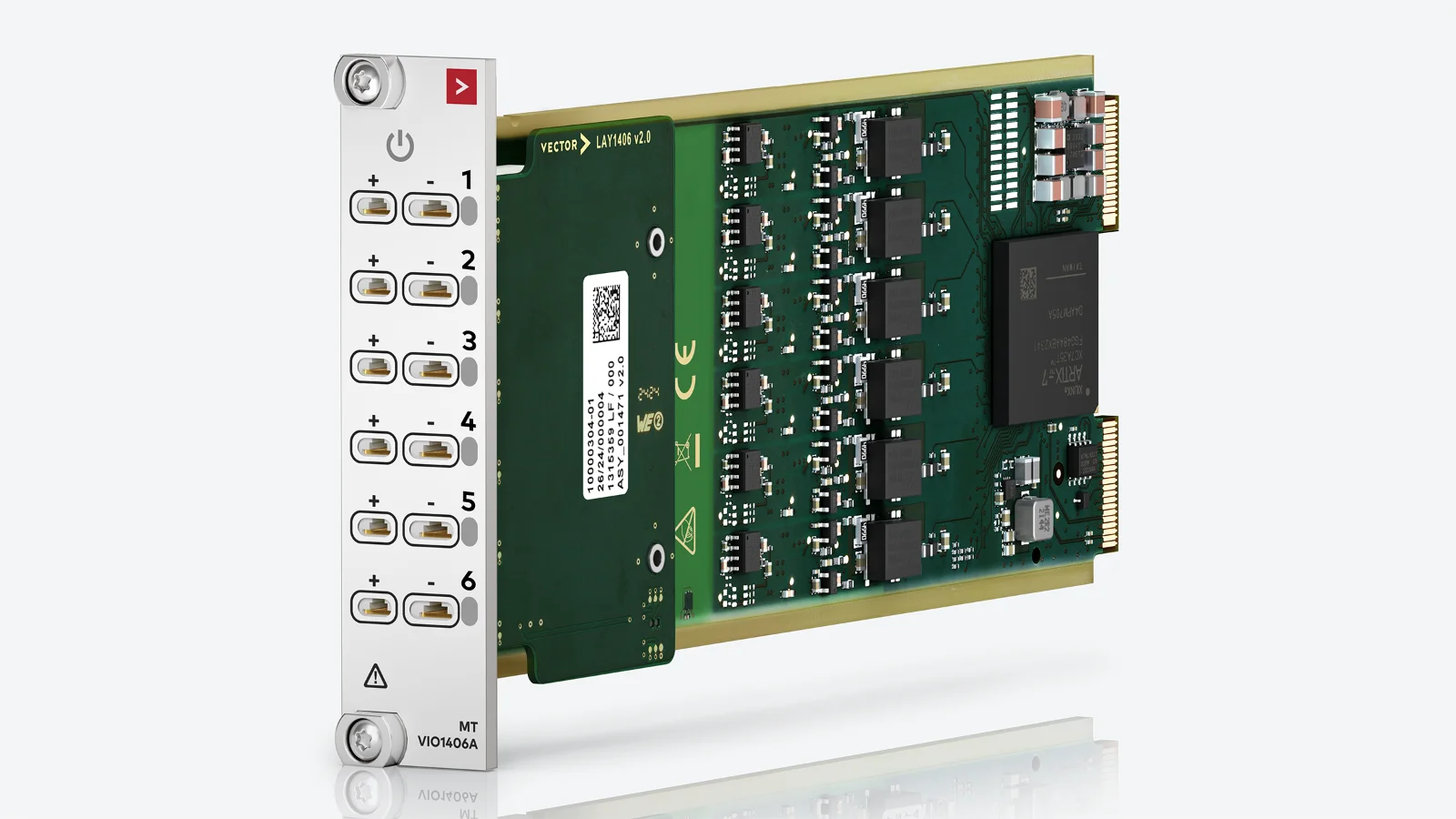

VIO1406A.MT
温度測定カード
熱電対を使用して温度測定を行うことで、VIO Systemを拡張します
CANoeの入力フィールドの自動設定
各I/Oカードに保存されている機能記述に基づき、CANoeは個々のシステム構成が提供する可能性を自動的に認識し、対応するシステム変数を提示します。
その後、自動的に生成された設定ウィンドウで、入出力タスクを定義し、名前を付けることができます。また、各I/Oカードの設定オプション（カード全体またはチャネルベース）も自動的に表示され、デフォルト値が割り当てられます。
