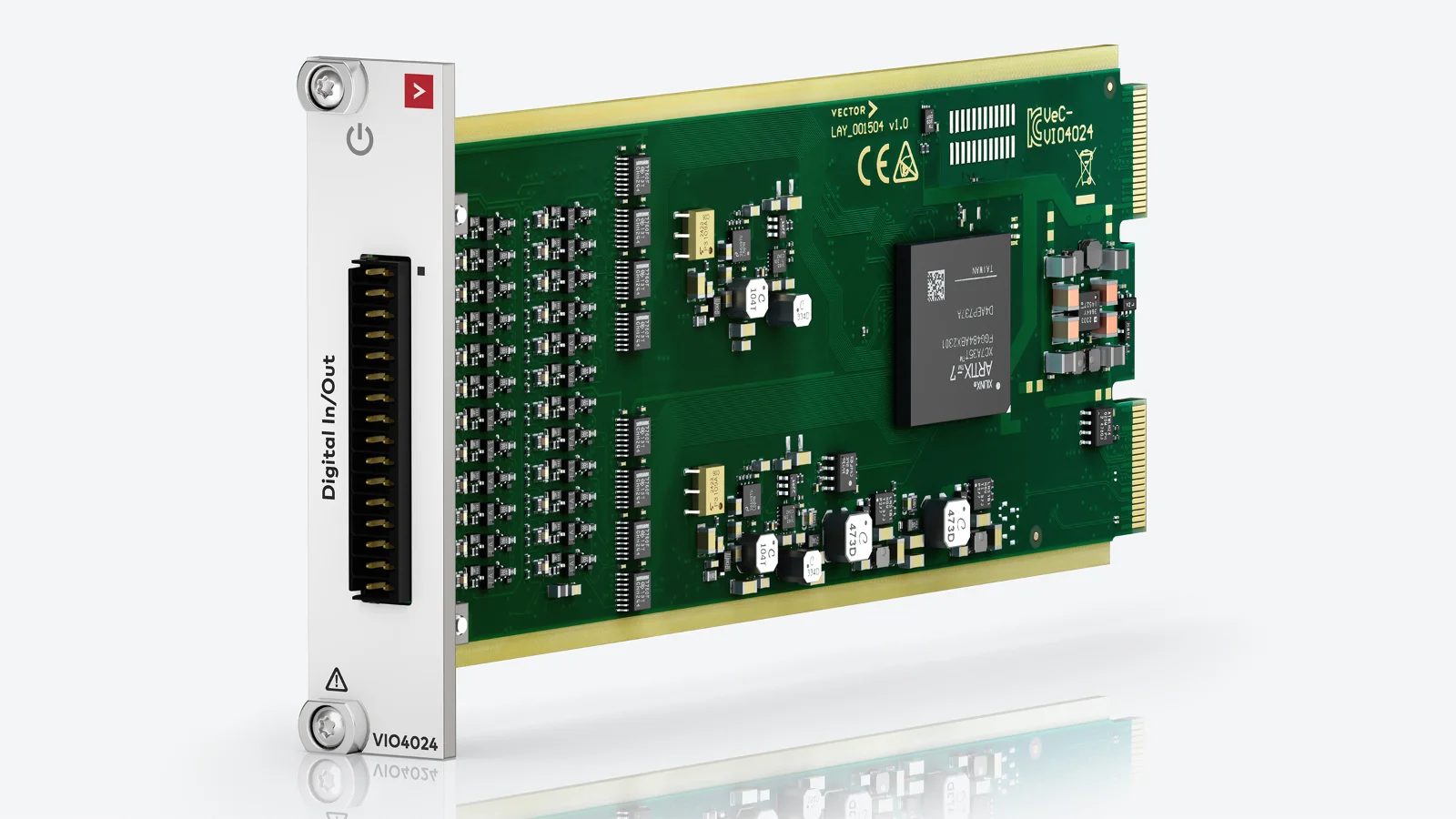

VIO4024は、VIO System用のデジタル拡張カードです。これには24個のI/Oチャンネルが装備されており、以下のように設定できます。
・入力：各チャンネルで、静的なデジタル信号とPWM信号の両方を測定可能
・出力：すべてのチャンネルで、静的なデジタル信号またはPWM信号を生成可能
信号レベルは、内部電源で5/12/24V、または、外部電源で最大60V

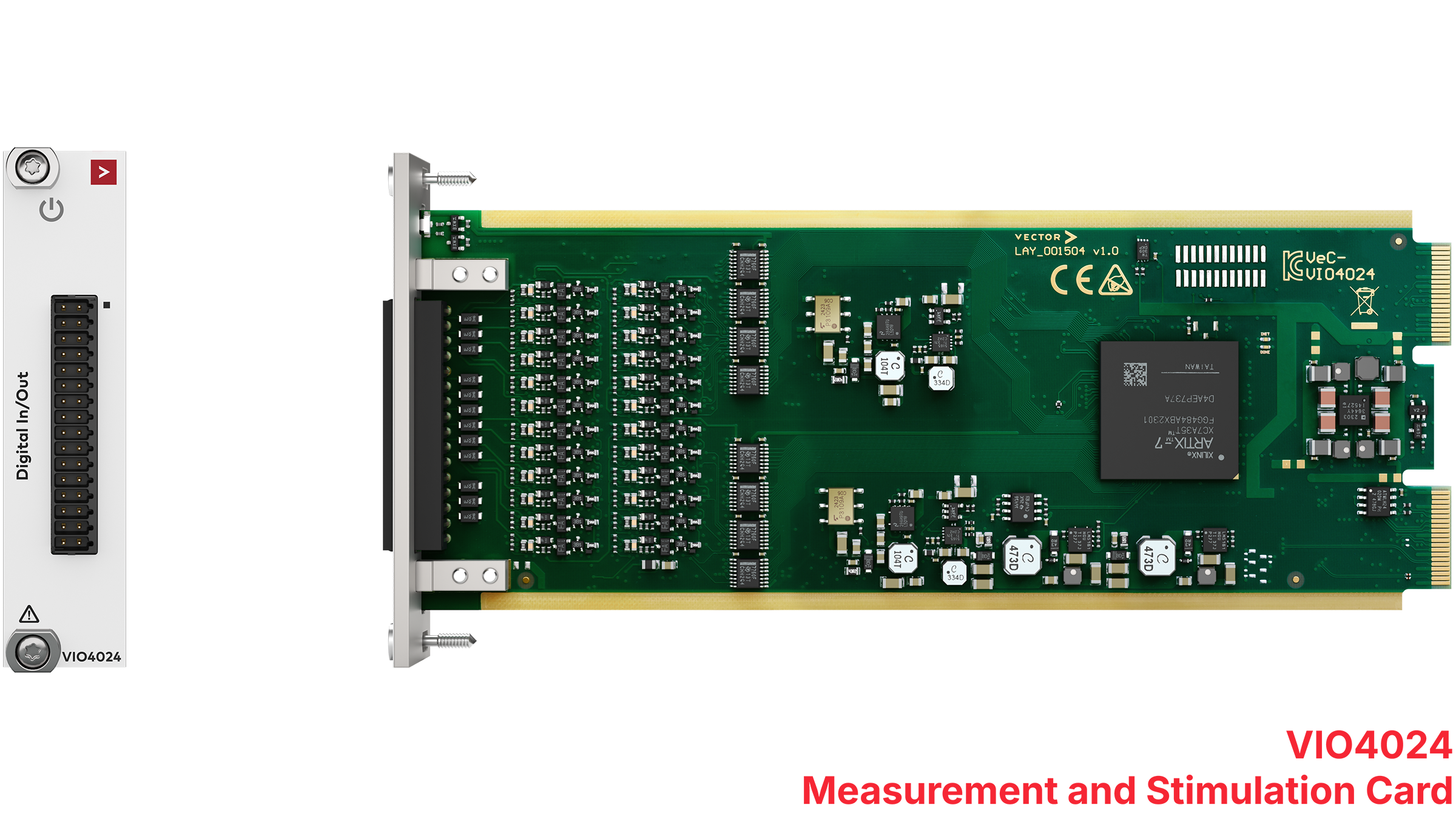

詳細ビュー
テクニカルデータ
| VIO4024 | |
| 信号レベル |
|
| ガルバニック絶縁 | 2つのガルバニック絶縁グループ（各12チャンネル） |
| シグナルタイプ | シングルエンド |
| サンプリングレート | 20 ms/s |
| 測定データレート（CANoeへの転送） | 100 µs |
| 出力電流 |
|
| 入力インピーダンス | 最小 1 MΩ |
| 入力キャパシタンス | 最大 15 pF |
| PWMシグナル |
|
| 耐電圧 | 60 V |
| 温度範囲 | -25 °C ～ +55 °C |
| 消費電力 | 1.4 W（標準）／3.0 W（最大） |

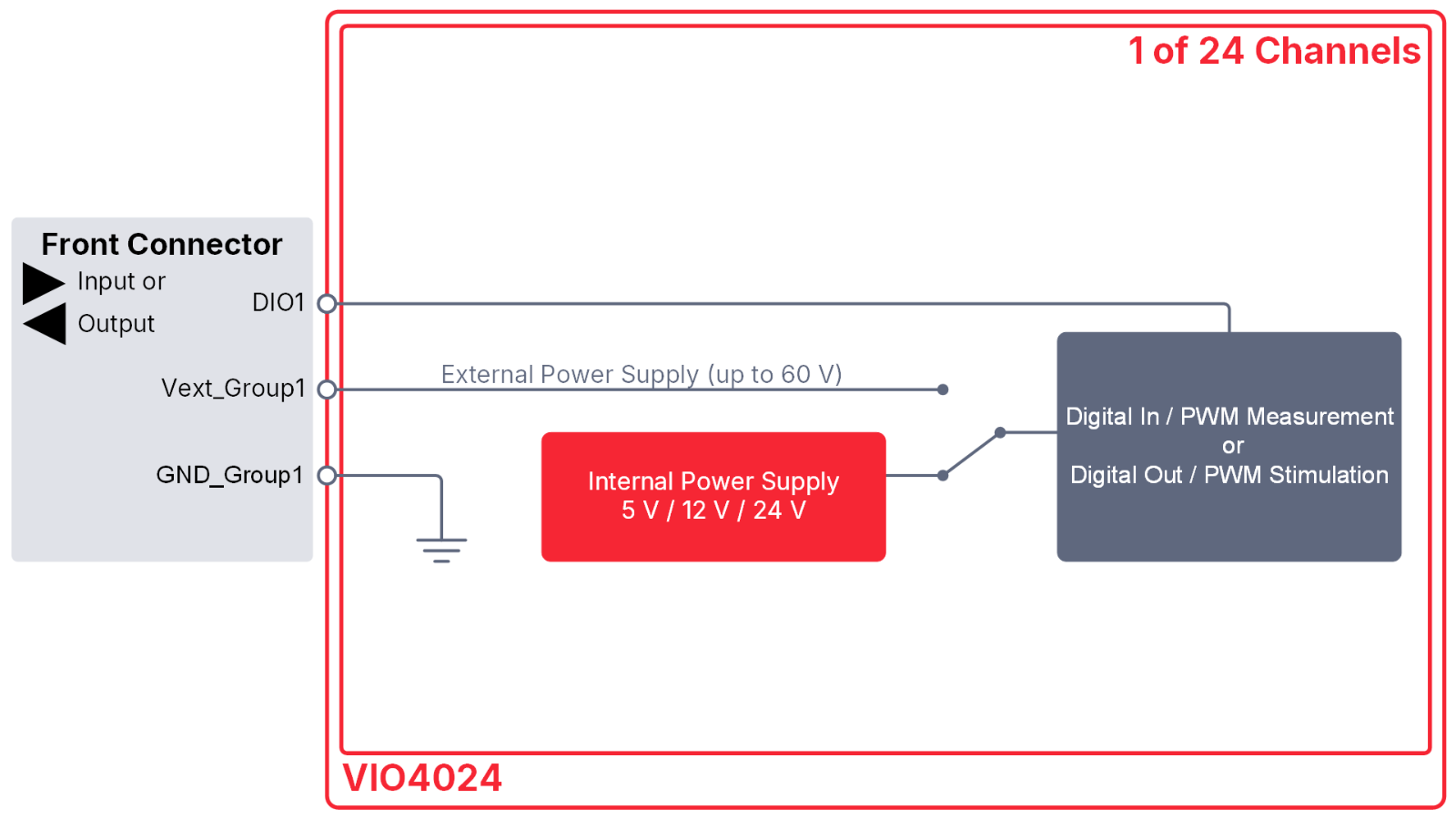

回路図
