VIO4028はVIO System用のデジタルI/Oカードです。これには28個のデジタルI/Oチャンネルが装備されており、以下のように設定できます。
・入力：すべてのチャンネルで静的なデジタル信号と、PWM信号を測定可能
・出力：すべてのチャンネルで静的なデジタル信号を出力可能チャンネル1～16ではPWM信号の出力が可能
詳細ビュー
テクニカルデータ
| VIO4028 | |
| 信号レベル |
|
| シグナルタイプ | シングルエンド |
| サンプリングレート | 20 ms/s |
| 出力電流 | 最小 ±20 mA |
| 入力インピーダンス | 最小 1 MΩ |
| 入力キャパシタンス | 最大 15 pF |
| 伝搬遅延 |
|
| PWMシグナル |
|
| 耐電圧 | 12 V |
| 温度範囲 | -25 °C ～ +55 °C |
| 消費電力 | 1.2 W（標準）／3.5 W（最大）（3.3 V 動作時）／4.5 W（最大）（5.0 V 動作時） |

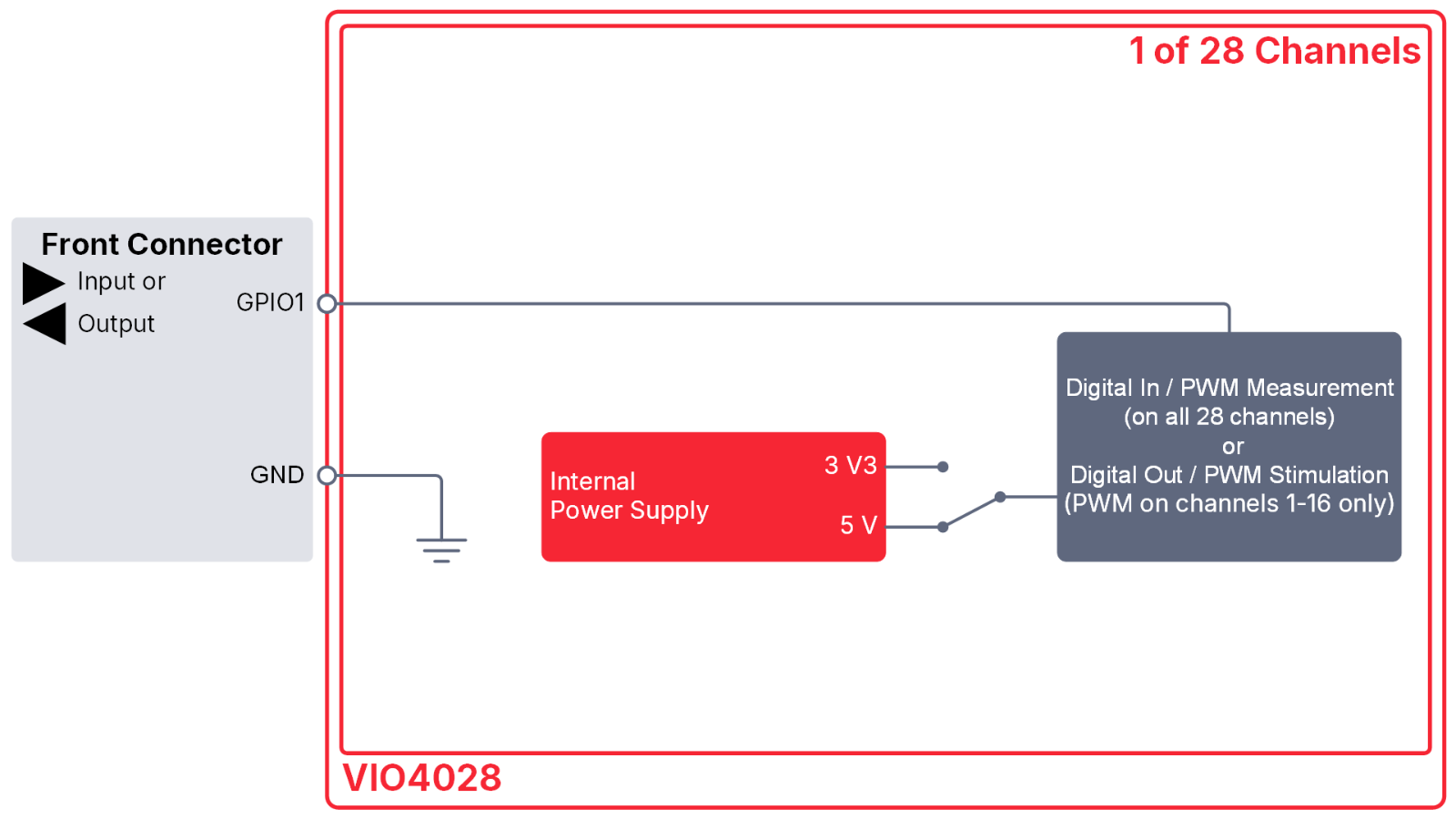

回路図
