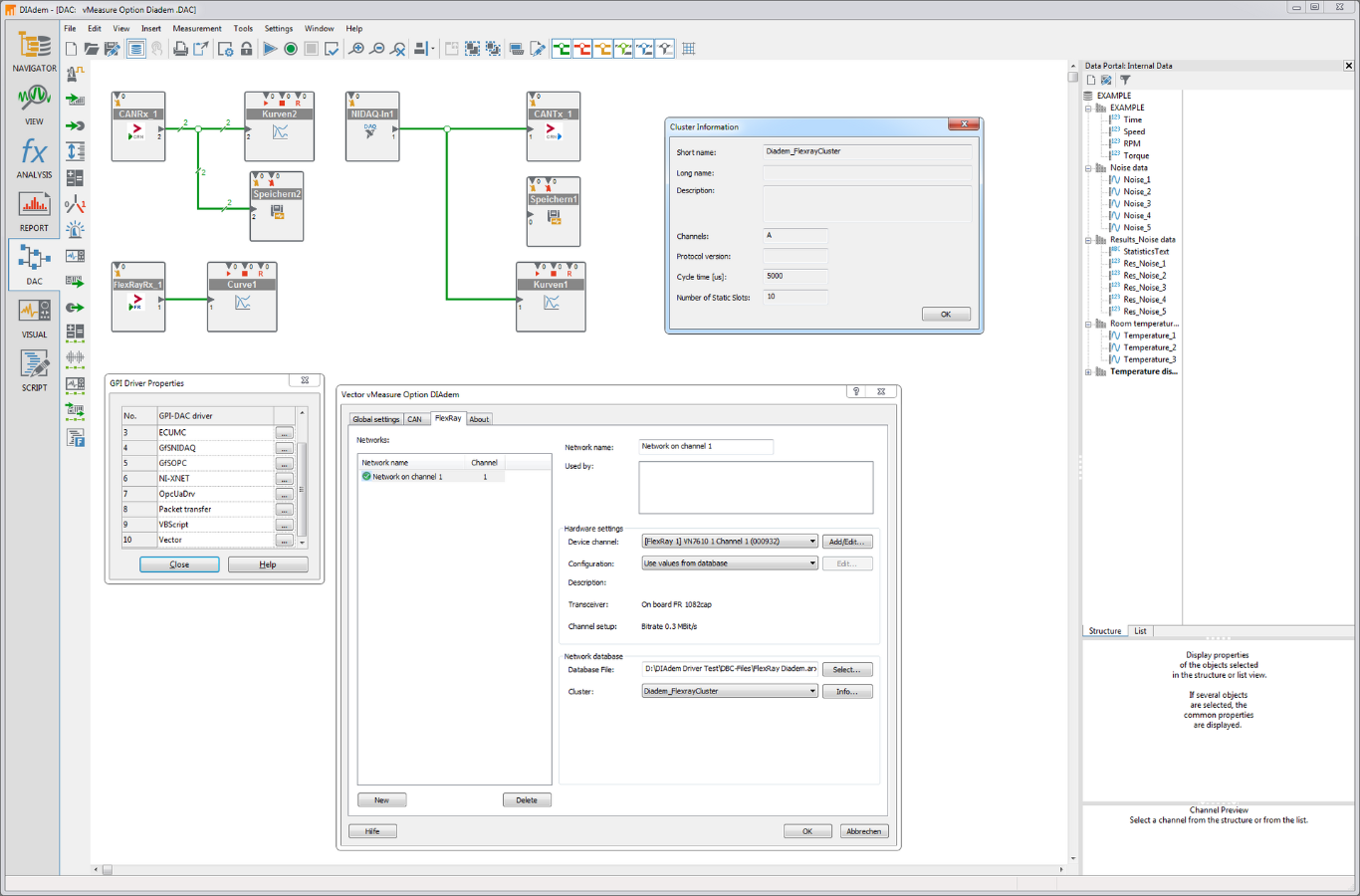

DIAdemは、ナショナル・インスツルメンツが提供する、標準的なデスクトップPCやノートPCで使用できるソフトウェア環境です。測定データや分析データが生成されるあらゆる場面で利用されています。「vMeasure Option DIAdem」および「vMeasure Option DIAdem Basic」は、データベースで定義されたバス信号の取得を可能にすることで、DIAdemの機能を拡張します。
ハイライト
- バス信号へのシンボリックアクセス：バス信号をシンボル名のみで取得し、物理的な信号定義とは独立して処理を行います。
- 自動変換：データベースで定義された変換ルールを使用して、生データを物理値に自動的に変換します。
- 一元的なデータベース管理：測定設定を変更することなく、データベース内でのみ変換ルールを変更できます。
- 自動更新：バス構成の変更後、DIAdemの測定構造内の参照を自動的に更新します。
- J1939 対応：混合モードの J1939 および拡張 CAN ID を直接処理します。
主な適用分野
vMeasure Option DIAdemは、測定データを解析・比較し、その結果を分かりやすいレポートとしてまとめる必要がある、車両の開発および生産のあらゆるフェーズで使用されています。
機能
vMeasure Option DIAdem では、最大 200 チャンネルの CAN または 64 チャンネルの FlexRay を同時に使用できます。他の Vector CAN ツールも、同じチャンネル上で同時に使用可能です。また、ハードウェアを使用しないテスト用に、仮想 CAN チャンネルも利用可能です。
vMeasureオプションDIAdem Basicと比較して、vMeasureオプションDIAdemでは以下の機能が追加でサポートされています：
- FlexRayのサポート
- PDUおよびSecOC PDUのサポート
- AUTOSARプロファイル2および5に基づくチェックサムの計算
バスシステム
対応しているデータベースフォーマット
• CAN / CAN FD
• FlexRay
• dbc（CAN / CAN FD用）
• FIBEX（FlexRay用）
• ARXML（CAN / CAN FD、FlexRay用）
サポートされているプロトコル機能
• シグナルの受信（CAN / CAN FD、FlexRay）
• シグナルの送信（CAN / CAN FD）
• PDUでのシグナル受信（CAN / CAN FD、FlexRay）
• PDU形式でのシグナル送信（CAN / CAN FD）
• SAEJ1850に準拠したチェックサムの計算
• AUTOSARプロファイル2および5に基づくチェックサムの計算
• 信号の多重化
• J1939
• SecOC PDU（CAN / CAN FD、FlexRay）でのシグナル受信
ネットワーク
| バスシステム | インターフェイス | PC接続 |
| CAN / CAN FD、LIN、J1708 | CANcardXL* / CANcardXLe* CANcaseXL*、CANcaseXL log* CANboardXL インターフェイス・ファミリー* VN1600 インターフェイス・ファミリー | PCMCIA / ExpressCard USB PCI、PCIe、PXI USB |
| FlexRay および CAN FD | VN7570、VN7572、VN7600*、VN7610、VN7640、VN8900 インターフェイス・ファミリー | PCIe USB USB または Ethernet USB (RT PC) または Ethernet |
