vMeasureは、実験室、テストベンチ、試走、および耐久試験向けの柔軟な計測ソフトウェアソリューションです。物理量、ECU内部信号、および車両バスを介して送信されるデータの、時間同期型の取得を可能にします。また、位置情報や映像データも統合されており、記録された計測データを的確に解釈できるようになっています。
ハイライト
- 時刻同期型データ収集：ECU、バス、映像、GPS、および物理測定データを、正確な時刻相関とともに取得します。
- 計測中の演算：複雑な演算をオンラインで行い、計測結果を早期に評価できます。
- eMobility 関数ライブラリ：プログラミングやスクリプト作成のスキルを必要とせずに、事前定義された eMobility 関数を使用できます。
- マルチレコーダーのコンセプト：シグナルごとに測定データを柔軟に保存し、測定を効率的に集中させることができます。
- アナログ計測技術の簡単な設定：ツール内から直接、VIO SystemおよびCSMアナログ計測技術を設定できます。
機能
測定の設定
- 記録対象の信号源や接続対象のバスシステムを直感的に設定できます
- VIOシステム、VX1000、およびVNインターフェイスを単一の筐体に統合し、混合ハードウェアセットアップへの完全な統合を実現
- グラフィカルインターフェイス、関数ライブラリの関数、MATLAB/Simulink、C-DLL、またはカスタム関数を用いた仮想信号の式作成
- 測定データを最大限に活用するための、幅広い可視化オプション
測定
- 物理量、ECUシグナル、バスシステムの同時測定に加え、カメラや位置データの使用による環境記録も可能です
- 4 GBを超えるファイルサイズであっても、測定データを標準化されたASAM MDF4フォーマットで保存
- 測定完了後、記録された測定データをvMDMクラウドへ自動的にアップロードします
- 設定中に配線やセンサーを確認するため、測定が実行されていない状態でも測定値をリアルタイムで表示
測定データの解析と記録
- ズーム機能、検索機能、測定カーソルを使用した信号波形の手動解析
- オフライン解析用のコメントの挿入
- 動画の切り出しと同期した測定データシーケンスのエクスポート
- ASCII、Excel、MATLABへのデータエクスポート
ウィンドウの内容または表示ページ全体を、ドラッグ＆ドロップでWordやPowerPointに挿入

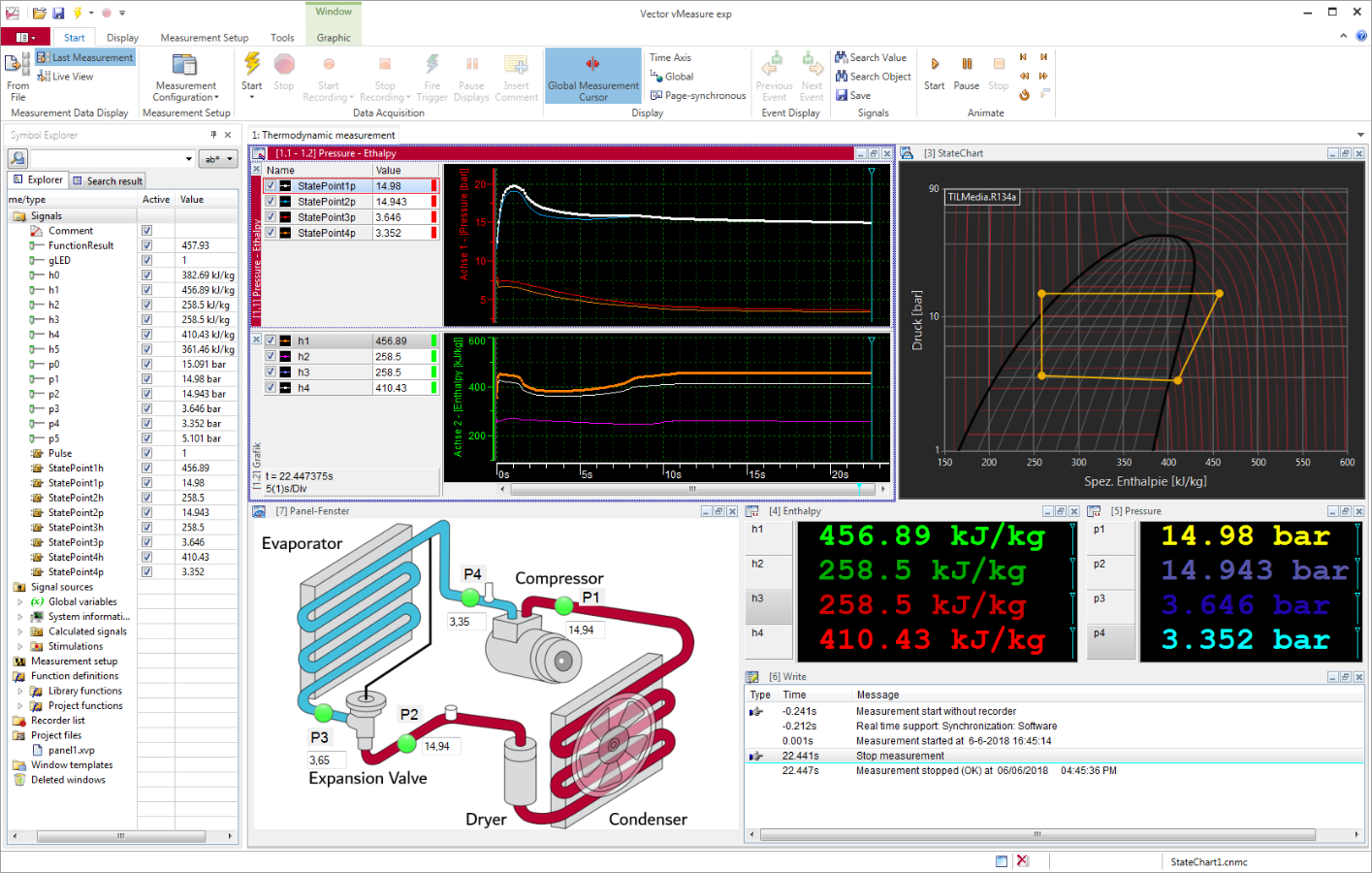

ギャラリー
バージョン10の主な機能
- 透過的なCANトレース解析：トレースWindow内でCANデータストリームを直接解析し、BLFファイルとして、あるいはMF4ファイルに埋め込んで柔軟に保存できます。
- 最高の測定精度：選択したI/Oカードが高速サンプリングに対応している場合、100 µs未満のサンプリングレートでシグナルをキャプチャできます（VIO System）。
- 測定のスタートアップが高速化：デバイスの接続を並列に使用することで、スタートアップ時間を大幅に削減します。
eMobilityAnalyzer 関数ライブラリ

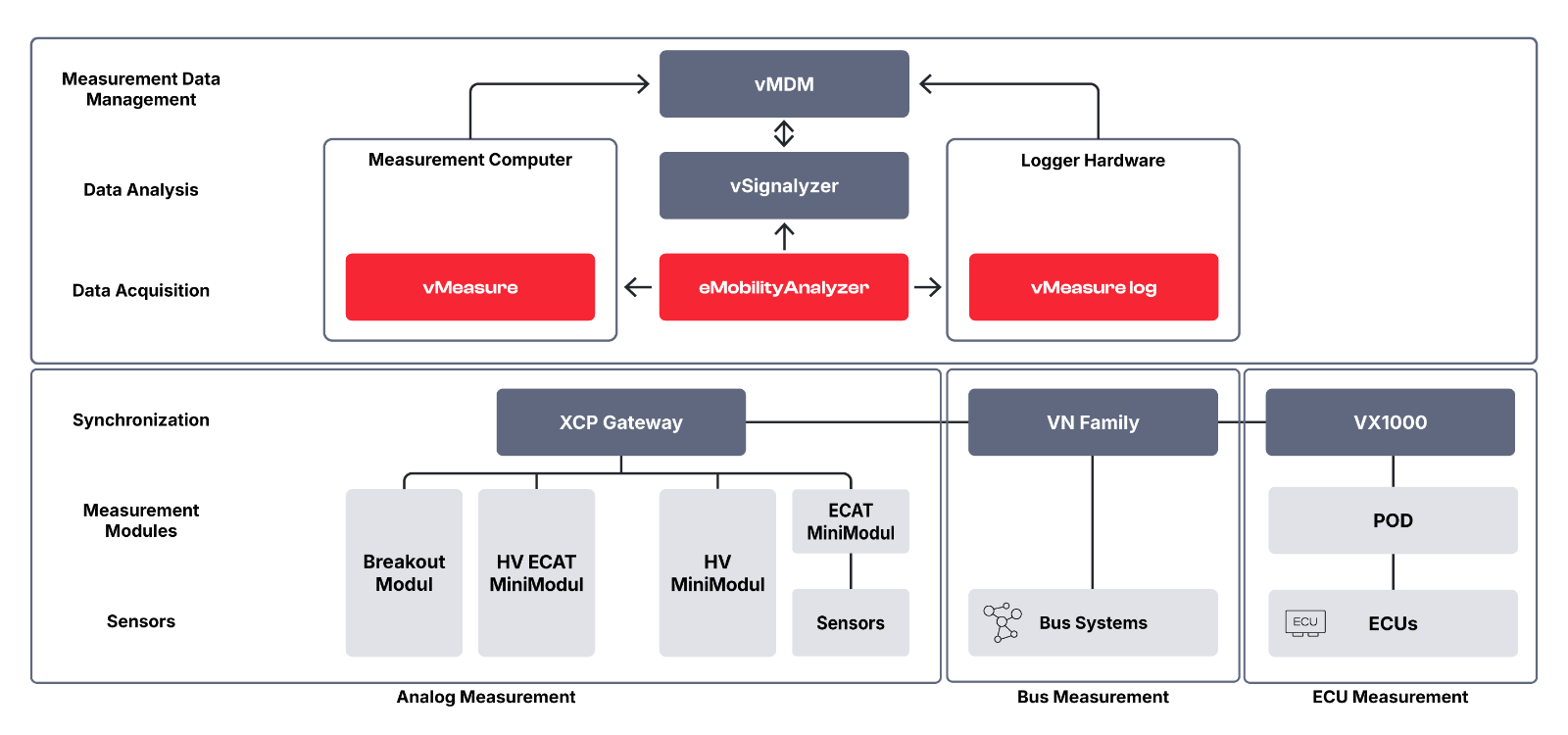

eMobilityAnalyzer 関数ライブラリは、高電圧環境におけるスケーラブルな計測ソリューションの中核をなすものです。CSM Measurement Modules によって取得された、サンプリングレートが MHz オーダーの電圧および電流シグナルは、ドライブ、高電圧コンポーネント、あるいは車両電気システムの各関連パラメータへとオンラインで変換されます。
機能の選択
アルファ・ベータ変換（クラーク）
3相の物理量を、固定座標システムに変換します。
充電器の効率
電力網から直接給電される車載充電器の効率を測定します。
直流効率
被試験コンポーネントの入出力における電圧および電流という入力パラメータから、効率を算出します。
eMotorのフェーズ解析
三相電気機械の電圧と電流のフェーズ関係を決定します。
e-モーターの電力解析
星形接続または三角形接続の三相電動機の有効電力、皮相電力、無効電力、力率、電気速度、および総エネルギーを算出します。
フーリエ解析
指定された入力シグナルの周波数スペクトルを算出します。
高調波
所定の時間間隔における基本波、そのRMS値、15次までの高調波、および全高調波歪みを算出するための高調波解析です。
インバータ効率
三相インバータの効率、消費電力および出力電力、電力損失、ならびに電気的仕事の算出。
PWM電力解析
PWM駆動の電気負荷の消費電力の解析。
インターフェイスおよび計測ハードウェア

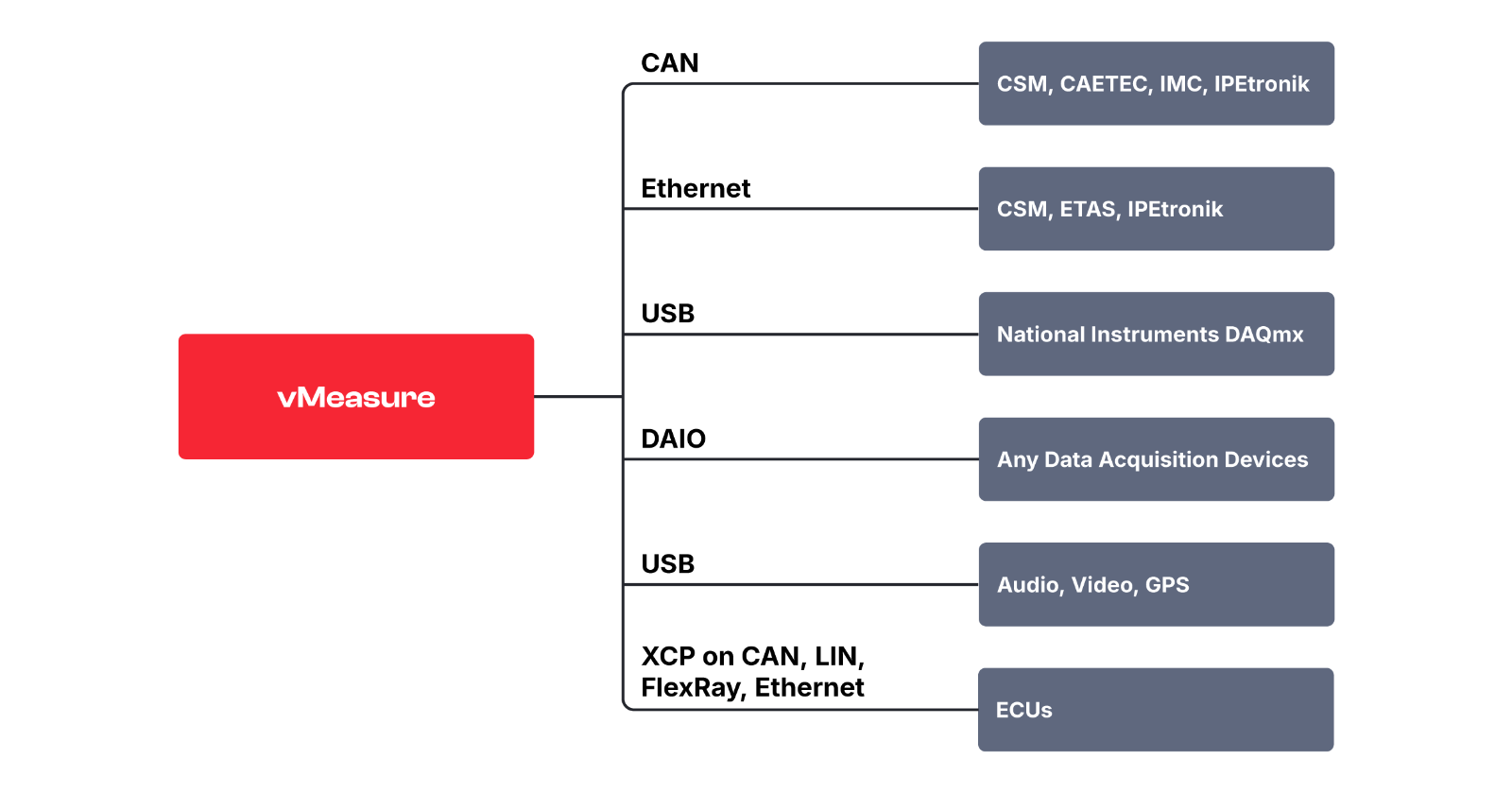

対応インターフェイス
- CAN（ボーレート最大2 Mbit/s）、CAN FD、CAN SIC、CAN XL、Ethernet、FlexRay、およびLINに対応したすべてのVectorネットワークインターフェイス
- Ethernet コンピューター・インターフェイス
- あらゆる計測ハードウェアを接続するためのDAIOインターフェイス
- XCP on CAN、Ethernet、LIN、FlexRayを介したECUとの接続
対応している測定用ハードウェア
- ベクターネットワークインターフェイスのアナログおよびデジタルI/O
- CSM社製のCANおよびEtherCATベースの計測モジュール
- CAETEC、ETAS、IMC、IPETRONIK、NI製の計測ハードウェア
- GPSデバイス
- DirectShowインターフェイスを備えたビデオカメラ
オプション
vMeasure log
vMeasure log を使用すれば、Vector スマートロガー上で測定プロジェクトを自律的に実行することができます。

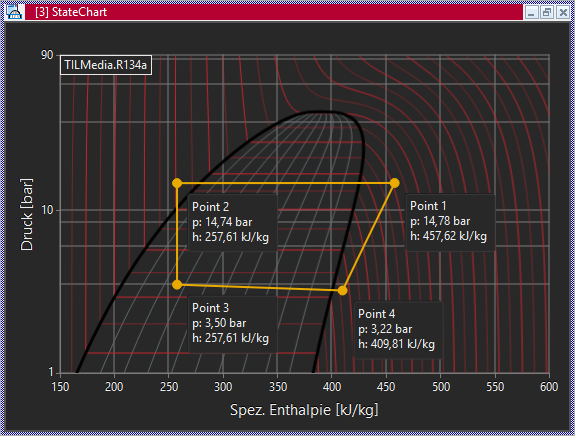

vMeasure オプション：Thermodynamic State Charts
このオプションを使用すると、例えば、熱力学データを計算し、わかりやすい相図などで可視化することができます。
eMobilityAnalyzer
eMobilityAnalyzerは、EV開発向けの関数ライブラリです。当社の拡張可能なeMobility計測システムの核となるこのライブラリは、電流や電圧などの生信号から、複雑な数学的アルゴリズムを使用して、電力など、対象とする派生信号を算出します。
VIO System
ワークステーションやテストベンチでの測定・テスト用、コンパクトでモジュール式のI/Oハードウェア
製品の関連情報
コンポーネント | 推奨 | 最低要件 |
プロセッサー | Intel Core i5、3.0 GHz 以上 | Intel Core 2 Duo、2.6 GHz |
メモリ（RAM） | 8 GB（特定のタスクによっては、システムへの負荷が高まる場合があります。さらにサポートが必要な場合は、vMeasureサポートまでお問い合わせください） | 4 GB |
ハードディスク容量 | 2.0 GB以上（必要なオペレーティングシステムのコンポーネントによって依存する） | |
画面解像度 | 1280 x 1024 | 1024 x 768 |
グラフィックカード | DirectX 9.0c 以上 | |
オペレーティングシステム | Windows 10（64ビット）／Windows 11（64ビット） | |
