ODX - オープン診断データ交換フォーマット
2001年以来、ベクターはASAMおよびISOの作業部会において、ODX標準の策定に貢献してまいりました。ODXは2008年にISO 22901-1として正式に公開されました。その結果、自動車メーカーやサプライヤーは、ODXを開発プロセスに組み込みました。しかし、ODX標準の柔軟性ゆえに、実務上ではさまざまなODXの方言が生まれていることが明らかになりました。 ベクターは、診断プロセスのあらゆるフェーズにおいて、これらのODXの方言に対応するという課題に取り組んでいます。
皆様からの建設的なご意見は、ベクターのODX製品開発に反映され、当社の製品をさらに効率的なものにしてまいります。
ODX ― イントロダクション
Open Diagnostic eXchangeフォーマット（ODX）は、診断に関連するECUデータを記述するための、XMLベースのASAM標準です。
自動車メーカー、ECUメーカー、およびテスターメーカーは、OEMに依存しない統一されたODXフォーマットを使用して、ECUの診断データを記述・交換することができます。ODXはオープンな交換フォーマットとして設計されており、自動車OEM間の共同プロジェクトでの使用に適しています。
ODXツール
適切なツールなしにODXデータを作成するには、包括的かつ詳細な知識が必要であることが明らかになりました。そのため、包括的なODXツールチェーンを使用することが不可欠です。
ベクターのODX関連製品を活用することで、ODX診断データを簡単かつ効果的に取り扱うことができます。
CANdelaStudio
CANdelaStudioは、ユーザーに診断を重視したデータ表示を提供します。基礎となるデータフォーマットに関する特別な知識は必要ありません。ODXはオンデマンドで生成されます。 今日、この生成手法は広く利用されています。これは、データ生成の効率性だけでなく、データ使用に必要な高品質も保証するからです。診断仕様ツールとしてのCANdelaStudioには、ECUソフトウェアの設定や検証に必要な情報も含まれています。そのため、ODXに加え、AUTOSAR-DEXTファイルもボタンひとつで生成することが可能です。
ODXStudio
ODXStudio を使用すると、ODX 標準の柔軟性を最大限に活かして操作を行うことができます。ODX で許可されているすべてのデータ構成を作成・編集することが可能です。そのため、このツールはフラッシュコンテナの作成だけでなく、トラブルシューティングやプロセス設計の初期フェーズにおいても、理想的なツールとなります。

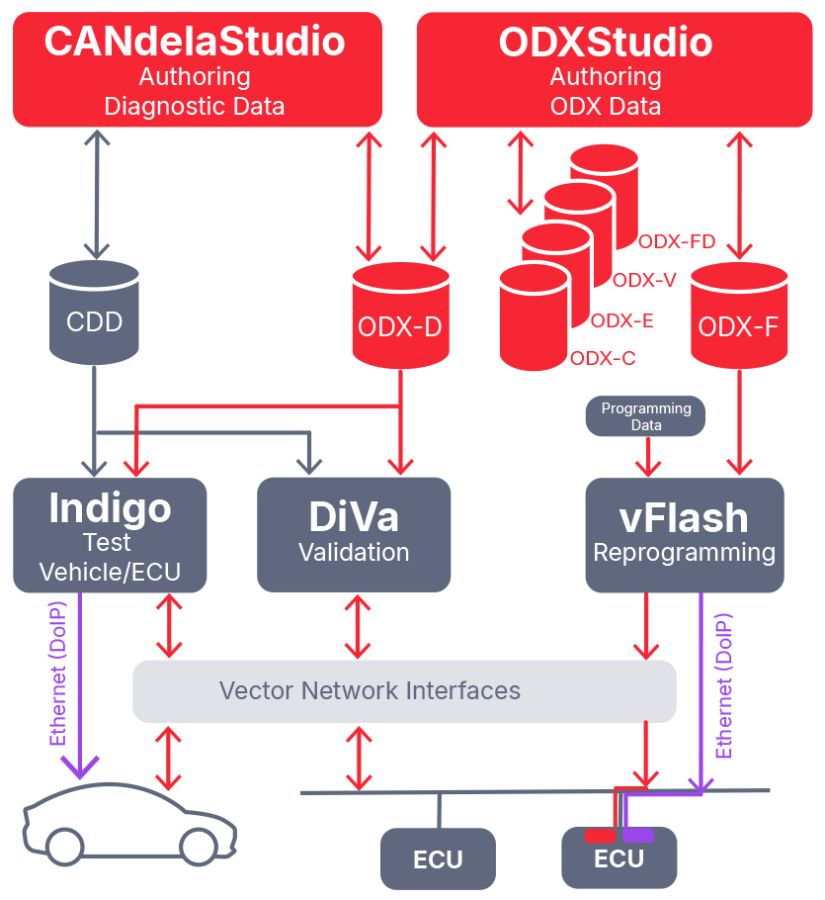

ODX ツールチェーン
ツール、ODXのバリエーションおよびバージョン
| ODXツール | 用途 | ODX-D | ODX-F | ODX-C、-E、-V、-FD |
| ODXStudio | オーサリング、 ODXデータ フラッシュデータ | 2.0.1 2.2.0 | 2.0.1 2.2.0 | 2.0.1 2.2.0 |
| CANdelaStudio | オーサリング、 診断データ | 2.0.1 2.1.0 2.2.0 | ||
| vFlash | フラッシュ リプログラミング | 2.2.0 | ||
| Indigo | テスト車両／ECU診断 | 2.0.1 2.2.0 | ||
| CANoe.DiVa | ECU診断の検証 | 2.0.1 2.2.0 | ||
| DaVinci Configurator Pro | AUTOSAR 診断用 BSW の設定 | 2.0.1 2.2.0 |
お客様一人ひとりに合わせたサービス
ODXのマイグレーションおよび導入に際しては、開発プロセスを同時に最適化することが理にかなっています。ここで重要な役割を果たすのが、汎用性と信頼性という側面です。これらにより、持続的な時間とコストの削減を実現することが可能になります。
多くの場合、マイグレーションにおいても既存のデータやコンポーネントを引き続き使用する必要があり、その結果、データ移行やプロセスの調整に対するニーズが高まります。そのため、ベクターの診断ツールはお客様の特別な要件に合わせて柔軟に調整できるよう設計されており、当社のツールを最適にご使用いただけるようになっています。
Vectorでは、サービスプロジェクトにおいて、技術的なコンサルティングに加え、Vectorツールの適応やカスタマイズもご提供いたします。
ベクターは、お客様の要件を実現するための最適な環境をご提供いたします。経験豊富な社員が持つ知識は、効率的でお客様ごとにカスタマイズされた診断ソリューションを考案する上で、お客様の強みとなります。
ODX領域における当社のサービス
- マスターデータのODXへのマイグレーション
- 既存の診断開発プロセスへのODX導入・統合に関するコンサルティング
- オーサリングガイドラインの策定および導入
- OEM固有のODXテクニカルデーおよびODXトレーニング講座
ODXの導入に伴い、ODXオーサリングガイドラインの重要性は高まっています。この領域において、ベクターは数多くのお客様プロジェクトで培った豊富な経験を活かしています。
オーサリングガイドラインは、データ交換プロセスおよび基盤となるツールチェーンにおいて、ODXを最適かつカスタマイズされた形で使用することを保証します。これらは、標準規格の柔軟性を活かしつつ、プロセスチェーンに適した範囲に限定するものです。オーサリングガイドラインへの準拠状況は、専用のチェッカーアプリケーションを用いて頻繁に確認されます。ベクターは、このタスクに必要な専門知識もご提供いたします。
当社のサービスや特別な要件について、ご質問はございますか？
ノウハウ
この動画では、ODX診断データを確認し、その複雑さを把握することがいかに簡単であるかをご紹介しています。また、業界をリードする、標準に完全に準拠したODXオーサリング環境であるODXStudioが、設定済みのテスターで予期せぬ動作を引き起こす可能性のあるデータ内の問題を自動的に検出し、ユーザーが迅速に高品質な結果にたどり着けるよう導く仕組みについても解説しています。
