VX0312は、自動車業界の要件を満たすよう開発された、CAN FD接続機能を内蔵したEthernet／BroadR-Reach USBアダプターです。
XCP on Ethernet または XCP on BroadR‑Reach 対応デバイスは、測定／キャリブレーションソフトウェアが動作するコンピューターに、迅速かつ確実に接続することができます。
ハイライト
- 1つのコネクタでEthernetとBroadR-Reachに対応：単一のRJ45ポートを使用して、標準Ethernet（100/1000 Mbit）とBroadR-Reach（100 Mbit）を自動検知する機能を備えています。
- 追加のCAN FDアクセス：ISO CAN FD対応の統合型高速CANチャネルにより、通信オプションが大幅に拡充されます。
- 柔軟なツール統合：Windows NDISドライバーにより、標準のネットワークアダプターとして使用できるほか、ベクターおよびサードパーティ製ツール向けのXL-Driverもサポートしています。
- コンパクトで堅牢：堅牢なアルミニウム製筐体を採用し、USB電源に対応、さらに自動車や産業環境に適した広い動作温度範囲を備えています。
- 診断機能およびDoIP対応：CAN、Ethernet、DoIP用のハードウェア診断インターフェースを備え、車両へのアクセスに適したコネクタを採用しています。
機能
- CANメッセージとEthernetメッセージ間の正確な時刻同期。
- サードパーティ製製品への統合や、Windowsのネットワーク設定やファイアウォール設定を変更することなく、CANape上でXCP on EthernetまたはXCP on BroadR-Reachを使用するためのXL-Driverのサポート。
- XL-Driverに対応していないツール向けに、Ethernet／BroadR-Reachインターフェースを通常のネットワークアダプターとして動作させるためのWindowsネットワークドライバ（NDIS）。
- CANコネクタへの代替割り当てとして、DoIPアクティベーションライン。
診断およびECUのフラッシュ

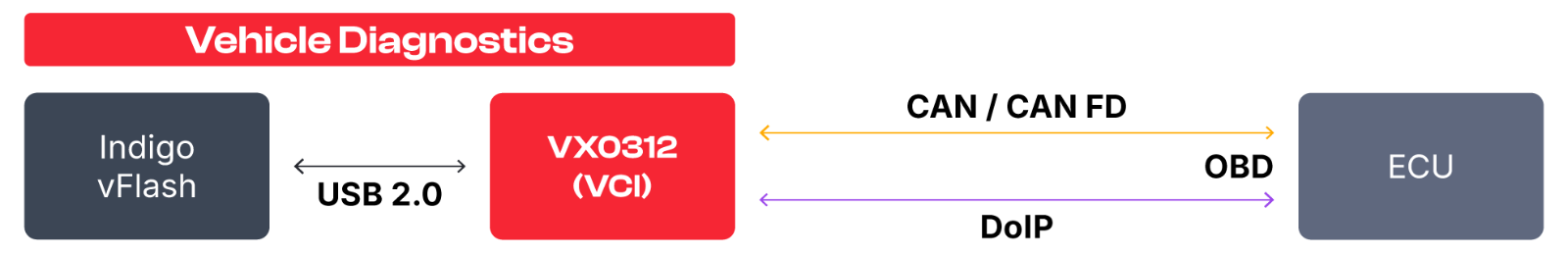

診断やフラッシュのユースケースにおいて、VX0312インターフェイスは、OBDケーブルDoIP/CAN B1と組み合わせて使用することで、車両通信インターフェイス（VCI）として機能します。
さらに、IndigoおよびvFlashは、CANおよびDoIPを介した車両診断およびECUフラッシュのための強力なソフトウェアツールセットを提供します。
特長：
- EthernetおよびDoIPに対応した単一のハードウェア診断インターフェイスで、車両への接続に適したコネクタを備えています。
- 堅牢なアルミニウム製筐体を採用したコンパクトな設計で、フィールドでのテストやモバイル用途に適しています。
- ベクターハードウェア配置 を使用し、診断設定が容易です。
- 最適なコストパフォーマンスを実現しています。
技術データ
| Ethernet | CAN | |
| チャネル | 1 | 1 |
| トランシーバー | BCM54810 | NXP TJA1051 |
| 物理層 | IEEE802.3（100BASE-TX および 1000BASE-T）BroadR-Reach | CAN ハイスピード（ISO CAN FD 対応）DoIP アクティベーションライン |
| コネクタ | RJ45 × 1 | Lemo × 1 |
| タイムスタンプ | 精度（1 台のデバイス内）：1 µsソフトウェア同期時の精度：標準 50 µs | |
| ボーレート | 100 Mbit/s (BroadR-REACH)100 Mbit/s、1000 Mbit/s (IEEE802.3) | 最大 2 Mbit/s（ISO CAN FD：最大 8 Mbit/s） |
| オペレーティングシステム | Windows 10（64ビット）／Windows 11（64ビット） | |
| PCインターフェイス | USB 2.0 ハイスピード、外部電源不要（バスパワー駆動） | |
| 動作温度範囲 | 動作温度範囲：-40 ～ +65 °C、保管温度範囲：-40 ～ +85 °C | |
| 外形寸法（長さ×幅×高さ） | 86 mm × 57 mm × 26 mm | |
| 重量 | 120 g | |
| 筐体 | 頑丈なアルミニウム製筐体 |
アクセサリー
16ピンOBD IIコネクタを備えたOBDケーブルやデバイスに加え、VX0312ハードウェア専用のコネクタなど、幅広いラインナップをご用意しております。
